軒裏換気口“見切タイプ”

軒天井と外壁の見切部分に取付ける軒裏換気口です。軒先下地に直接換気口を取り付けてから軒天井を張り上げることができます。ダンパー(FD)付タイプは、スライド式のダンパーに付いた凸部が作動を容易にし、閉じるとダンパーを固定します。

用途・特長

軒天井と外壁の見切部分に取付ける換気金物です。
●MN-90の本体は水切りを兼ねておりますので雨水が浸入しにくい設計です。
●グリルの巾が60mmなので、軒の出が少ない場合も有効です。
●突付けでの連続した取付けができます。(出・入隅部は不可能です。)
●ダンパー付は作動時の摩擦抵抗を最小限に抑えたスライド機能を備えております。
●デザインに合わせカラーは3色よりお選びください。

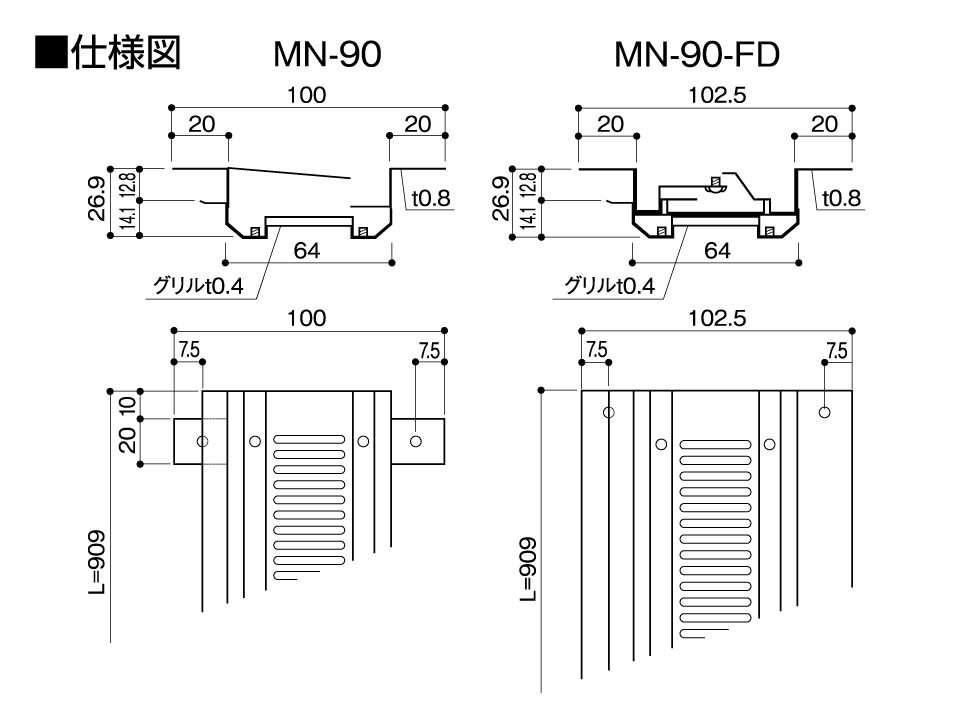

仕様

型番 サイズ 開口寸法 有効換気面積
MN-90 100×909×26.9mm 64×909mm 119.7cm2
MN-90-FD 102.5×909×26.9mm 90cm2
※型番にFDとつく方がダンパー付です。

使用方法

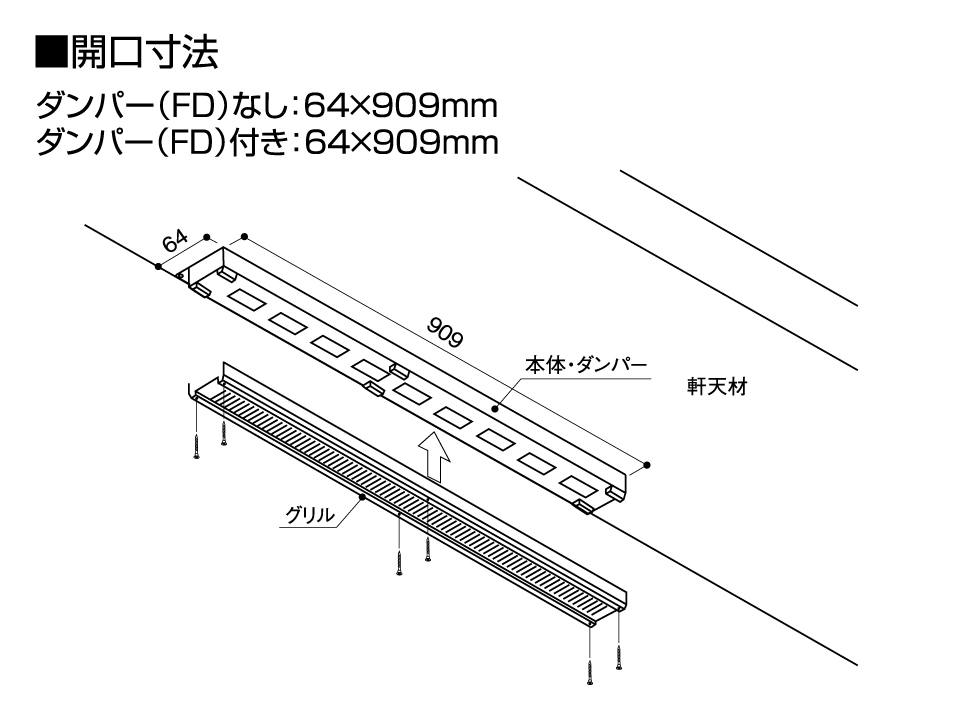

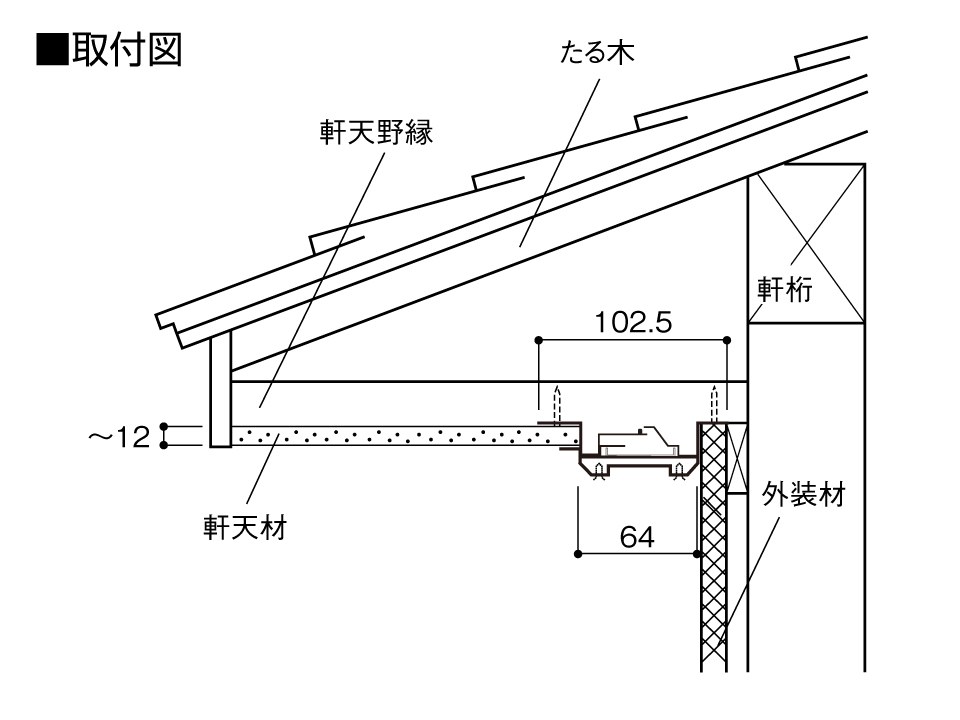

①グリルを本体から取りはずし本体を見切り部分に付属のビスで取付けます。
②軒天材を仕上げたあと、グリルを被せ、付属のステンレスカラービスで固定します。

注意事項

●ダンパー付を切妻屋根の軒に取付ける場合は、ダンパーについているバネ部が軒先側になるように取付けてください。
●MN-90-FDには水切りはついていません。
●設置後、通気によりグリルの表面に汚れが目立ち始めたら、クリーナー等を使用し布でお拭き取りください。また可能な限り汚れの目立ちにくいブラック色をお選びください。
●組立製品ですので、若干の誤差が生じます。
●当社の換気口は、耐食性に優れているステンレス鋼を採用し、かつ表面処置を施すなど『さび』については万全を期しておりますが、使用環境などにより稀に『さび』の原因となる物質が堆積し『もらいさび』という現象を起こすことがあります。美観を損ねない為には定期的な※メンテナンスをしていただくと共に、設置環境や場所等には十分に考慮の上、ご使用下さいますようお願い致します。

※メンテナンスについて
ステンレス協会より発行されている小冊子がございますので、必要の際はステンレス協会に直接お問合せください。

基本情報/メーカー希望小売価格(税抜き)

※ご注文の際は必ず色をご指定ください。
※型番にFDとつく方がダンパー付です。
型番 商品コード カラー 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/台(税抜)
MN-90 504000 ホワイト
アイボリー
ブラック
1台 10台/ケース 造作 4,335
MN-90-FD 504100 10,905

材質 グリル:ステンレス鋼(JIS G 4305 SUS304(18-8))
本体:電気亜鉛めっき鋼板(JIS G 3313 SECC)
表面処理 グリル:静電粉体焼付塗装
本体:カチオン電着塗装
付属品 グリル:ステンレスカラービス×6本
本体:スチールメッキビス×6本

この製品に関するQ&A

Q
軒裏換気口のビスだけを購入することはできますか。
A
袋単位(軒裏1個で1袋)であれば購入可能です。

※商品によっては納期がかかる場合がありますので、詳しくはお問合せください。

お問合せはこちら
Q
軒裏換気口の有効換気面積はどこに記載されていますか。
A

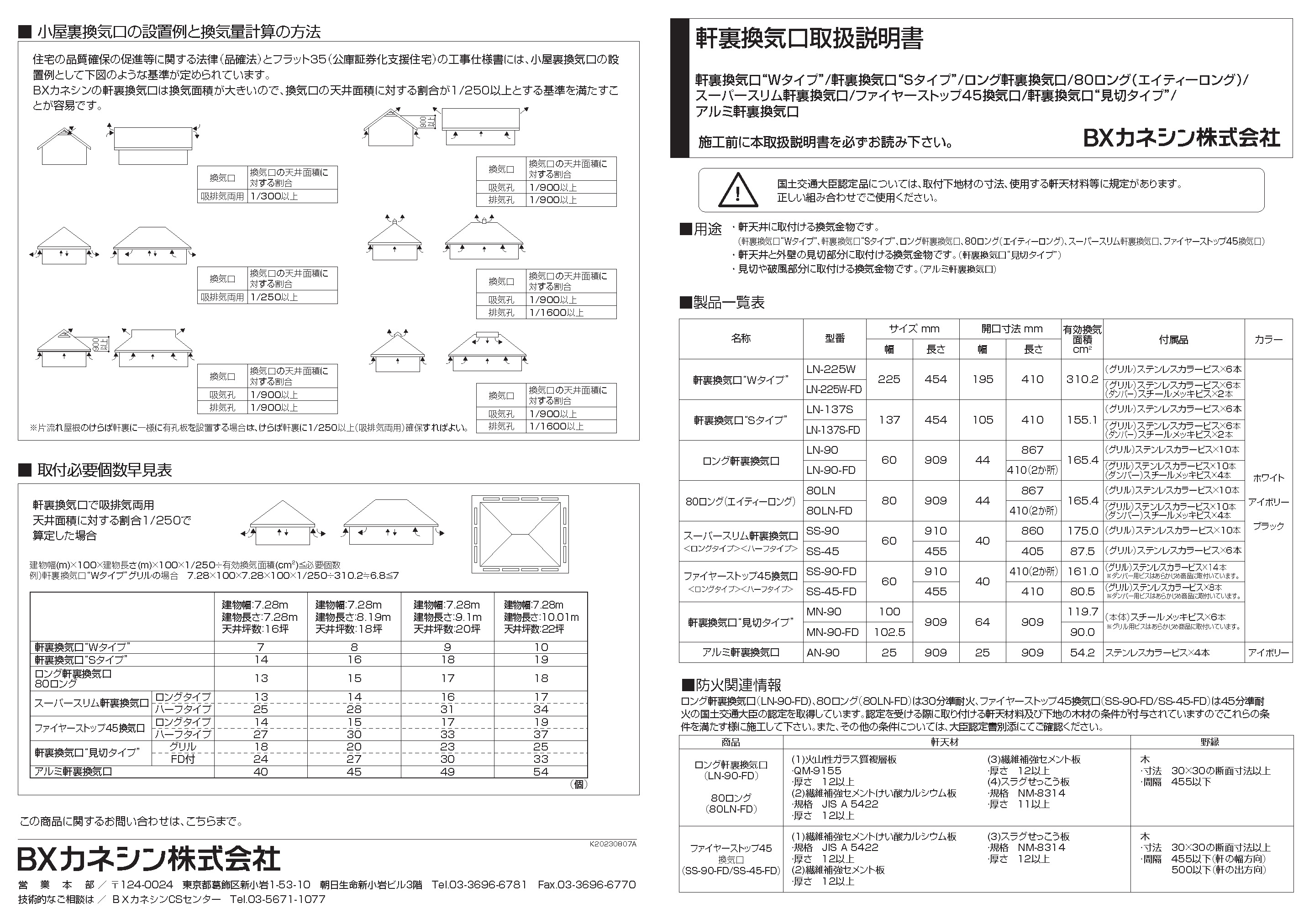

カタログと取扱説明書に記載しています。カタログページですと、製品写真の近くに記載しています。各軒裏換気口の有効換気面積は以下の表でもご確認いただけます。

名称 型番 有効換気面積
軒裏換気口“Wタイプ” LN-225W 310.2cm2
LN-225W-FD
軒裏換気口“Sタイプ” LN-137S 155.1cm2
LN-137S-FD
ロング軒裏換気口 LN-90 165.4cm2
LN-90-FD
80ロング(エイティーロング) 80LN 165.4cm2
80LN-FD
ファイヤーストップ軒ゼロ45 FS-NZ45 236.6cm2(130cm2/m)
ファイヤーストップ軒ゼロ60 FS-NZ60
スーパースリム軒裏換気口〈ロングタイプ〉 SS-90 175.0cm2
スーパースリム軒裏換気口〈ハーフタイプ〉 SS-45 87.5cm2
ファイヤーストップ45換気口〈ロングタイプ〉 SS-90-FD 161.0cm2
ファイヤーストップ45換気口〈ハーフタイプ〉 SS-45-FD 80.5cm2
軒裏換気口“見切タイプ” MN-90 119.7cm2
MN-90-FD 90.0cm2
アルミ軒裏換気口 AN-90 54.2cm2

Q
換気口のカラーをカタログ掲載色以外にしてもらうことはできますか。
A
対応できる場合もございますので、お気軽にお問合せください。
お問合せはこちら
Q
換気口の色味を知りたいのでサンプルをもらうことはできますか。
A
以下の製品はカラーサンプルをご用意しております。ご希望の方はお問合せページより製品名をご記入の上お問合せください。
※カラーサンプルは無償です。製品サンプルではありませんのでご了承ください。
ステンレス換気ガラリ
軒裏換気口“Wタイプ”
軒裏換気口“Sタイプ”
ロング軒裏換気口
80ロング
ファイヤーストップ軒ゼロ45
ファイヤーストップ軒ゼロ60
ファイヤーストップ45換気口
スーパースリム軒裏換気口
軒裏換気口“見切タイプ”
屋外フード
換気フード
シロッコファン用フード
