No.10 2017.12.04
DIT制震筋かい金物は「内使い用」と「外使い用」がありますが、なぜ2種類あるのですか。間違ってつけるとどうなりますか。

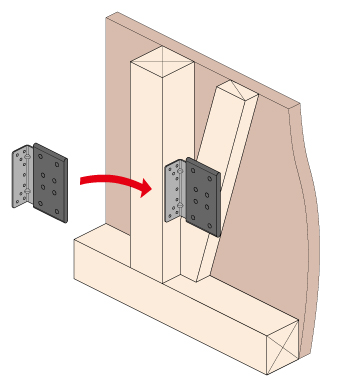

ホールダウン金物(アンカーボルト)との干渉を避けるため、「内使い用」を推奨しています。ただし、リフォームなどで施工できる面に制限がある場合は「外使い用」をお使いください。間違ってつけてしまいますと本来の制震・耐震効果が発揮できなくなります。
~「内使い用」を推奨する訳~

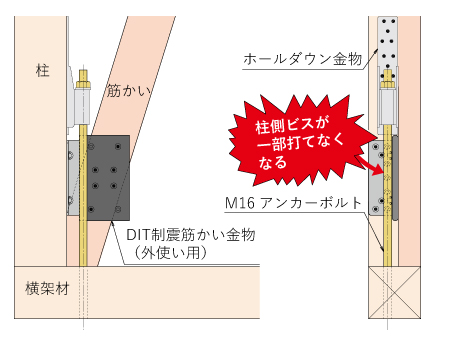

「外使い用」は筋かい近くにアンカーボルトがある場合、下図のように柱側のビスが打てない場合があります。その場合、「内使い用」での施工を推奨します。
「外使い用」は、リフォームなどで施工する場合、片側の壁面からしか施工できない時などにご使用ください。

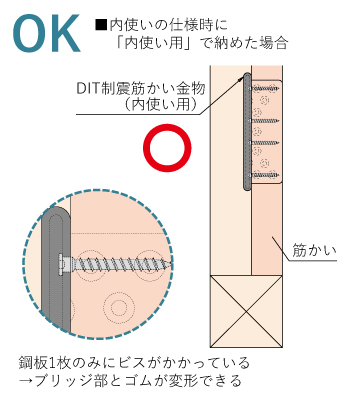

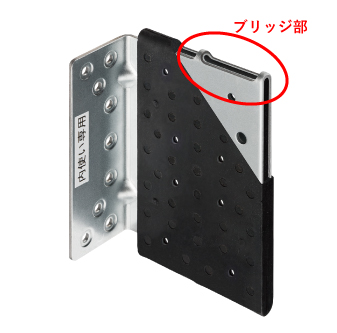

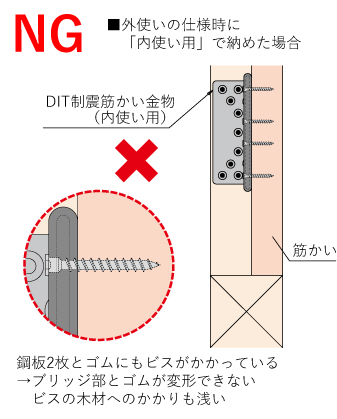

DIT制震筋かい金物は表面と裏面でビスの穴径が違います。間違えて穴径が小さい側からつけてしまうと、金物のブリッジ部と高減衰ゴムが変形し、エネルギーを吸収するという制震効果が発揮できなくなるため、ご使用できません。また筋かい金物としての耐震性能も試験時と異なる施工方法になるため、保証できなくなります。
※内使い仕様時に「外使い用」で納めた場合も同様にご使用いただけません。
DIT制震筋かい金物のホームページはこちら
「外使い用」は筋かい近くにアンカーボルトがある場合、下図のように柱側のビスが打てない場合があります。その場合、「内使い用」での施工を推奨します。
「外使い用」は、リフォームなどで施工する場合、片側の壁面からしか施工できない時などにご使用ください。
DIT制震筋かい金物は表面と裏面でビスの穴径が違います。間違えて穴径が小さい側からつけてしまうと、金物のブリッジ部と高減衰ゴムが変形し、エネルギーを吸収するという制震効果が発揮できなくなるため、ご使用できません。また筋かい金物としての耐震性能も試験時と異なる施工方法になるため、保証できなくなります。
※内使い仕様時に「外使い用」で納めた場合も同様にご使用いただけません。
DIT制震筋かい金物のホームページはこちら
