No.20 2018.10.03
水平斜め梁の接合に使用できる金物はありますか。
水平斜め梁の接合に使用することができる、ビスどめタイプの羽子板金物「フリーウイング羽子板セット」を用意しております。
BXカネシンNEWS【No.18】ではフリーウイング羽子板セットの登り梁仕様について説明しましたが、今回は斜め梁仕様について説明します。
①ビスどめ施工で座掘り不要
一般的にはボルトで接合するため、梁の角度に合わせて座掘り加工をしますが、フリーウイング羽子板セットはビスどめ施工のためボルト穴や座掘りが不要です。

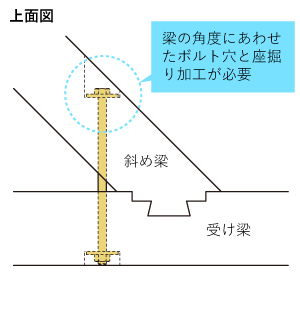

一般的な納まりの一例
↓フリーウイング羽子板セットを使用すると…

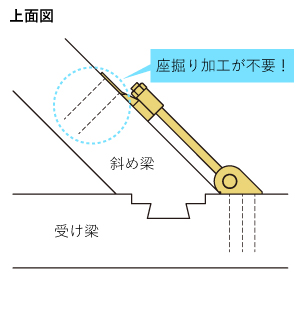

フリーウイング羽子板セットを使用した納まり
②可動域がわかりやすい

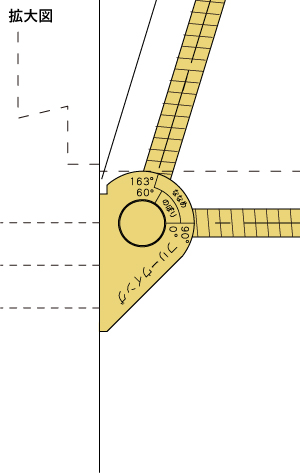

フリーウイング本体には、取付け可動域が刻印されています。ボルト芯が「ななめ」と刻印されている枠内にあれば、使用可能です。
※フリーウイングは取付け向きや位置が決まっています。
③明確な耐力数値

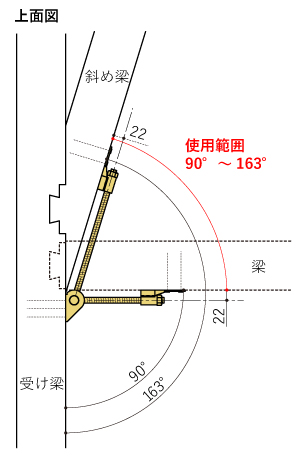

フリーウイング羽子板セットは、斜め梁の角度が90°と163°でそれぞれ要素実験を行い、耐力が低かった最大角度側で評価をしています。
※フリーウイング羽子板セットは斜め梁でもご使用いただけます。(登り梁仕様については「BXカネシンNEWS 【No.18】」をご参照ください。)
※施工方法等、詳しくはホームページの「フリーウイング羽子板セット施工マニュアル」をご確認ください。(ユーザー専用ページ「ダウンロード>マニュアル」よりダウンロードいただけます。)

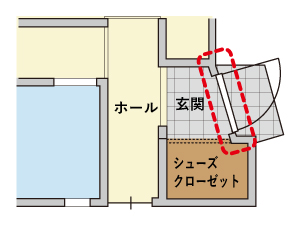

使用例
斜めに配置された1階玄関の2階床水平斜め梁部に使用。
フリーウイング羽子板セットのホームページはこちら
①ビスどめ施工で座掘り不要
一般的にはボルトで接合するため、梁の角度に合わせて座掘り加工をしますが、フリーウイング羽子板セットはビスどめ施工のためボルト穴や座掘りが不要です。
一般的な納まりの一例
↓フリーウイング羽子板セットを使用すると…
フリーウイング羽子板セットを使用した納まり
②可動域がわかりやすい
フリーウイング本体には、取付け可動域が刻印されています。ボルト芯が「ななめ」と刻印されている枠内にあれば、使用可能です。
※フリーウイングは取付け向きや位置が決まっています。
③明確な耐力数値
フリーウイング羽子板セットは、斜め梁の角度が90°と163°でそれぞれ要素実験を行い、耐力が低かった最大角度側で評価をしています。
仕様 | 短期基準接合引張耐力(P0t) | 接合部倍率(N値/T値) |
斜め梁(90°~163°) | 9.0kN | 1.6 |
※フリーウイング羽子板セットは斜め梁でもご使用いただけます。(登り梁仕様については「BXカネシンNEWS 【No.18】」をご参照ください。)
※施工方法等、詳しくはホームページの「フリーウイング羽子板セット施工マニュアル」をご確認ください。(ユーザー専用ページ「ダウンロード>マニュアル」よりダウンロードいただけます。)
使用例
斜めに配置された1階玄関の2階床水平斜め梁部に使用。
フリーウイング羽子板セットのホームページはこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
