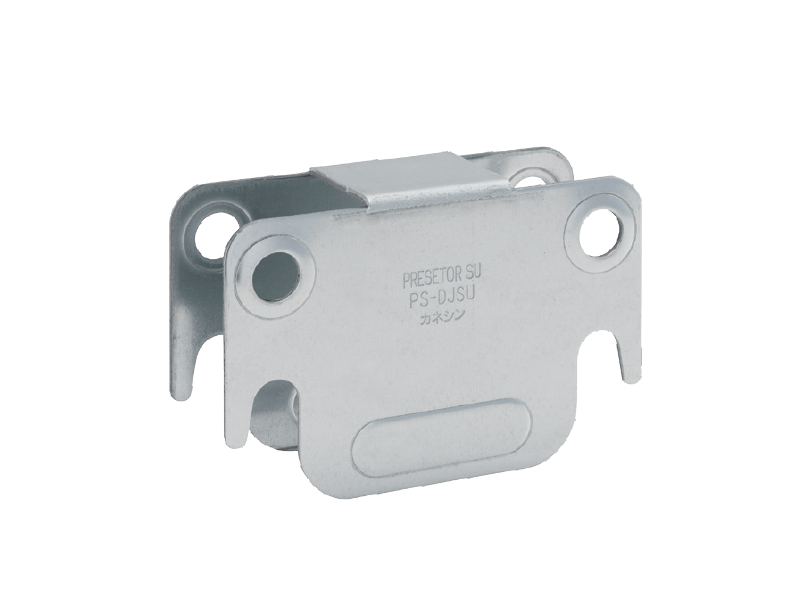

プレセッターSU

検索結果:---

告示1460号第1号

告示記号を選択すると、選択した告示記号のみ表示できます。

「BXカネシンオリジナル金物」から、製品詳細ページを閲覧できます。

告示記号 筋かいの種類 壁倍率 Zマーク表示金物 BXカネシンオリジナル金物
径9mm以上の鉄筋 1倍
厚さ1.5cm×幅9cm以上の木材 1倍
厚さ3cm×幅9cm以上の木材 1.5倍 筋かいプレート(BP)筋かいプレート
(BP)
ジャスティーガセット・ライト 外付け
1.5倍用ハイパーガセット 内付け・外付け
メタリフ筋かいプレート
厚さ4.5cm×幅9cm以上の木材 2倍 筋かいプレート(BP-2)筋かいプレート
(BP-2)
筋かいプレート(BP-2FS)筋かいプレート
(BP-2FS)
DIT制震筋かい金物 内使い・外使い
※金物は内使い用と外使い用で異なります。
ジャスティーガセット・ライト 外付け
BXハイパーガセット・Ⅱ 内付け・外付け
BXハイパーガセット 内付け・外付け
EGガセット 内付け・外付け
柱施工筋かい金物Ⅲ 内付け・外付け
DP-2 ジャステンプレート
PS筋かい金物 内付け・外付け(在来工法)
内付け(金物工法)
PS筋かい金物合板タイプ 内付け・外付け(在来工法)
内付け(金物工法)
メタリフ筋かいプレート
厚さ9cm×幅9cm以上の木材 3倍 筋かいプレート(BP-3FS)筋かいプレート
(BP-3FS)
BXハイパーガセット・Ⅱ 内付け・外付け
BXハイパーガセット 内付け・外付け
メタリフ筋かいプレート

告示1460号第2号

告示記号を選択すると、選択した告示記号のみ表示できます。

「BXカネシンオリジナル金物」から、製品詳細ページを閲覧できます。

告示記号 必要耐力 N値 Zマーク表示金物 BXカネシンオリジナル金物
0.0kN 0
以下
かすがいかすがい スリムかすがい・Ⅱ 2.4kN
3.4kN 0.65
以下
かど金物(CP・L)かど金物
(CP・L)
スマートコーナー 4.2kN
スマートコーナー合板タイプ 3.7kN
5.1kN 1.0
以下
かど金物(CP・T)かど金物
(CP・T)

山形プレート山形プレート
DP-2 エーステンプレート・S 5.9kN
BXエースプレート 6.5kN
背割りプレートZMG(壁合板タイプ) 6.1kN
ライトコーナー 中柱 6.3kN
隅柱 5.8kN
ライトコーナー合板タイプ 中柱 6.0kN
隅柱 5.9kN
リブコーナー 中柱 6.6kN
隅柱 6.5kN
リブコーナー合板タイプ ※1個使い
【合板なし】
6.2kN
【合板あり】
中柱 5.6kN
隅柱 6.9kN
コーナープレート・Ⅱ 6.2kN
合板コーナー・Ⅱ 【合板なし】
5.2kN
【合板あり】
5.1kN
背割りコーナー 中柱 7.1kN
隅柱 6.1kN
背割りコーナー合板タイプ 中柱 6.2kN
隅柱 6.3kN
ミニコーナー・S 【合板なし】
5.1kN
【合板あり】
5.6kN
7.5kN 1.4
以下
羽子板ボルト(くぎなし)羽子板ボルト
(くぎなし)
短ざく金物(くぎなし)短ざく金物
(くぎなし)
レスビー羽子板ボルト 7.5kN
エンボス羽子板ボルト 7.6kN
両引き羽子板金物 7.5kN
DP-2 背割りプレート 8.4kN
8.5kN 1.6
以下
羽子板ボルト(くぎあり)羽子板ボルト
(くぎあり)
短ざく金物(くぎあり)短ざく金物
(くぎあり)
スリムレスビー羽子板ボルト 9.2kN
NTレスビー羽子板ボルト 9.5kN
BXバネ付羽子板ボルト 9.0kN
10.0kN 1.8
以下
ホールダウン金物(10kN用)ホールダウン金物
(10kN用)
ビスどめレスビー羽子板ボルト 11.4kN
ビス羽子板金物・Ⅱ 10.3kN
ハイパーウイング 10.5kN
ビスどめ短ざくS/ビスどめ短ざくL ※ビスどめ短ざくLの管柱の連結時のみ対応可
(1枚・片面)
10.8kN
リブコーナー合板タイプ ※2個使い
出隅 10.3kN
対面 10.7kN
DP-2マスタープレート 10.3kN
スリムヘビー10 中柱 10.7kN
隅柱 10.2kN
スリムヘビー10合板タイプ 【合板仕様】
中柱 10.1kN
隅柱 10.0kN
【枠材仕様】
中柱 10.4kN
隅柱 10.8kN
PZハイパースリム・Ⅱ 中柱 10.9kN
隅柱 10.4kN
PZハイパースリム・Ⅱ合板タイプ 中柱 10.8kN
隅柱 10.0kN
ハイパーコーナー 10.0kN
〔枠材用〕ミドルコーナー10 中柱 10.8kN
隅柱 11.6kN
プルースホールダウン25/プルースホールダウン40 ※PRH-25
25.3kN
〔枠材用〕フレックスホールダウン ※FFH-S20
20.4kN
レンコン金物羽子板セット・Ⅱ 12.1kN
15.0kN 2.8
以下
ホールダウン金物(15kN用)ホールダウン金物
(15kN用)
ミドルコーナー15 中柱 16.3kN
隅柱 16.2kN
ミドルコーナー15合板タイプ 中柱 18.0kN
隅柱 17.5kN
プルースホールダウン25/プルースホールダウン40 ※PRH-25
25.3kN
ビスどめホールダウンU ※U15
15.7kN
〔枠材用〕フレックスホールダウン ※FFH-S20
20.4kN
20.0kN 3.7
以下
ホールダウン金物(20kN用)ホールダウン金物
(20kN用)
ビスどめ短ざくS/ビスどめ短ざくL ※ビスどめ短ざくLの管柱の連結時のみ対応可
(2枚・並列/両面)
21.6kN
ヘビーコーナー20 中柱 20.4kN
隅柱 21.2kN
ヘビーコーナー20合板タイプ 中柱 20.2kN
隅柱 22.0kN
プルースホールダウン25/プルースホールダウン40 ※PRH-25
25.3kN
ビスどめホールダウンU ※U20
21.0kN
〔枠材用〕フレックスホールダウン ※FFH-S20
20.4kN
25.0kN 4.7
以下
ホールダウン金物(25kN用)ホールダウン金物
(25kN用)
プルースホールダウン25/プルースホールダウン40 ※PRH-25
25.3kN
ビスどめホールダウンU ※U25
28.7kN
〔枠材用〕フレックスホールダウン ※FFH-L34
34.7kN
30.0kN 5.6
以下
ホールダウン金物(15kN用×2)ホールダウン金物
(15kN用×2)
プルースホールダウン25/プルースホールダウン40 ※PRH-40
40.3kN
ビスどめホールダウンU ※U35
35.4kN
〔枠材用〕フレックスホールダウン ※FFH-L34
34.7kN
その他 高耐力フレックスホールダウン60 60.0kN
〔枠材用〕高耐力フレックスホールダウン 枠材30mm 47.9kN
枠材45mm 54.3kN
高耐力柱脚金物75 75.0kN
MPホールダウン108 108.0kN
〔枠材用〕MPホールダウン 77.2kN
