No.39 2020.02.04
引張耐力100kNに対応できるホールダウン金物はありますか。

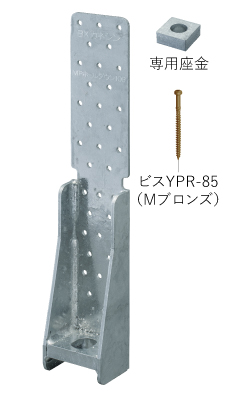

MPホールダウン108があります。
MPホールダウン108は108kNまで対応できるホールダウン金物です。
詳しい仕様条件は下表をご参照ください。
表1 MPホールダウン108仕様条件
上記表より、今までのホールダウン金物と異なり、木材仕様に条件があることがわかります。
①木材の仕様条件について
なぜ木材仕様に条件があるのか、木材の引張応力を確認してみます。
表2 木材仕様による短期許容引張応力
他のホールダウン金物で使用可能なスギの105×105材では引張応力が100kNを満たしません。また、様々な試験を行った結果、木材の仕様条件を「集成材120×120材以上」としました。材寸法や樹種を間違えないよう注意してご使用ください。

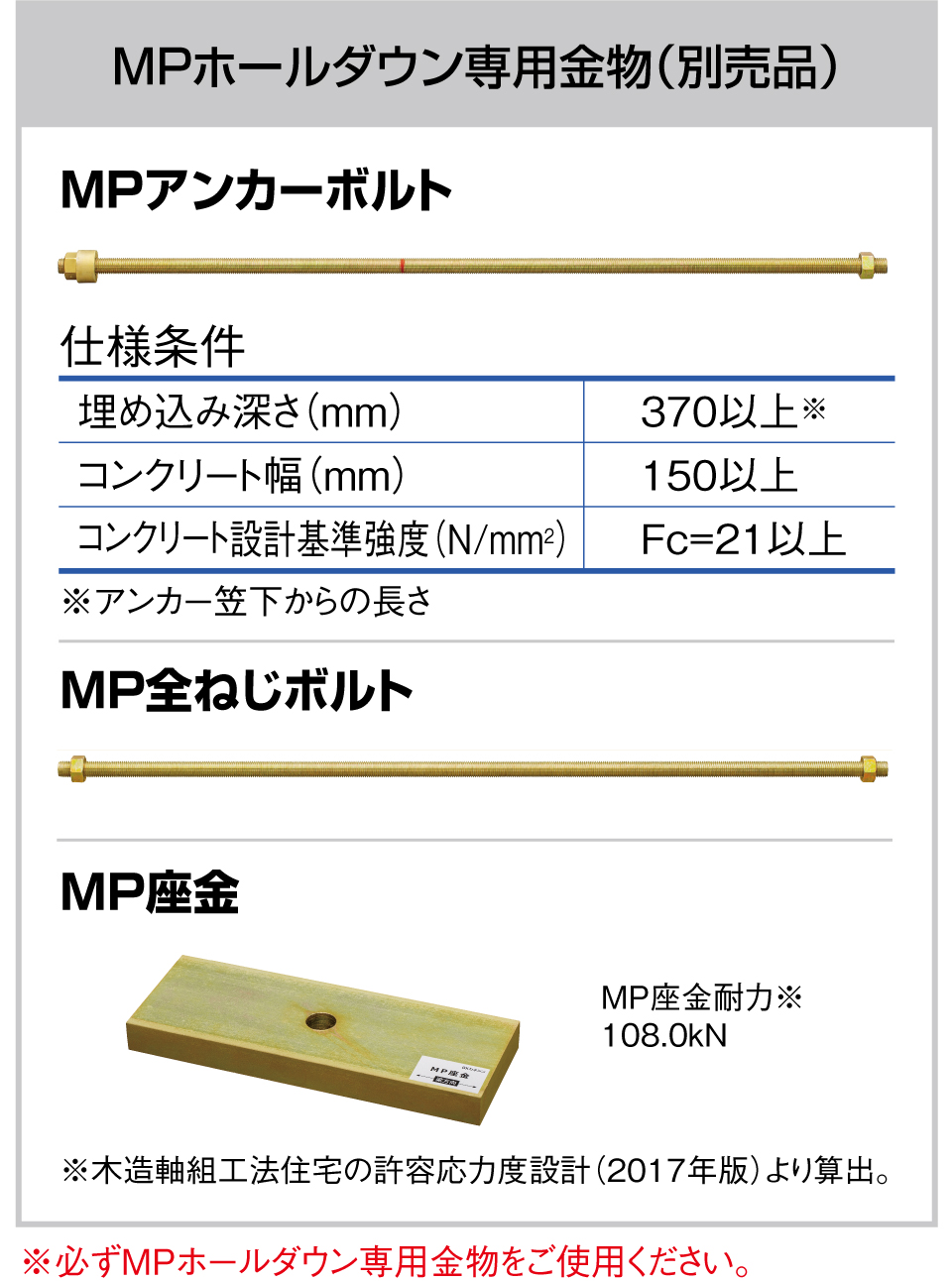

②MPホールダウン専用金物について
MPホールダウン108とあわせて、MPホールダウン専用金物(MPアンカーボルト、MP全ねじボルト、MP座金)も用意しており、ボルトは全てM20を採用しています。
これらは全て108kNの耐力に適応できるよう計算し設計されておりますので、MPホールダウン108を使用する際は必ずMPホールダウン専用金物をご使用ください。また、MPホールダウン専用金物は、他のM16用ホールダウン金物にはご使用いただけません。仕様条件に注意してご使用ください。
MPホールダウン108のホームページはこちら
詳しい仕様条件は下表をご参照ください。
表1 MPホールダウン108仕様条件
短期基準接合 引張耐力(P0t) |
金物接合 ビス |
木材仕様 | ||||||
材寸法 | 樹種 | |||||||
108kN | YPR-85 | 120角以上 | スプルース同一等級集成材 E95-F315以上 |
上記表より、今までのホールダウン金物と異なり、木材仕様に条件があることがわかります。
①木材の仕様条件について
なぜ木材仕様に条件があるのか、木材の引張応力を確認してみます。
表2 木材仕様による短期許容引張応力
樹種 | 材構成 | 等級 | 基準強度Ft (N/mm2) |
材寸法 (mm) |
断面積 (mm2) |
短期許容引張応力(kN) |
スギ | 製材 | 無等級 | 13.5 | 105×105 | 11025 | 99.22 |
スプルース | 集成材 | E95-F315 | 22.7 | 120×120 | 14400 | 217.92 |
他のホールダウン金物で使用可能なスギの105×105材では引張応力が100kNを満たしません。また、様々な試験を行った結果、木材の仕様条件を「集成材120×120材以上」としました。材寸法や樹種を間違えないよう注意してご使用ください。
②MPホールダウン専用金物について
MPホールダウン108とあわせて、MPホールダウン専用金物(MPアンカーボルト、MP全ねじボルト、MP座金)も用意しており、ボルトは全てM20を採用しています。
これらは全て108kNの耐力に適応できるよう計算し設計されておりますので、MPホールダウン108を使用する際は必ずMPホールダウン専用金物をご使用ください。また、MPホールダウン専用金物は、他のM16用ホールダウン金物にはご使用いただけません。仕様条件に注意してご使用ください。
MPホールダウン108のホームページはこちら
