No.64 2023.11.01

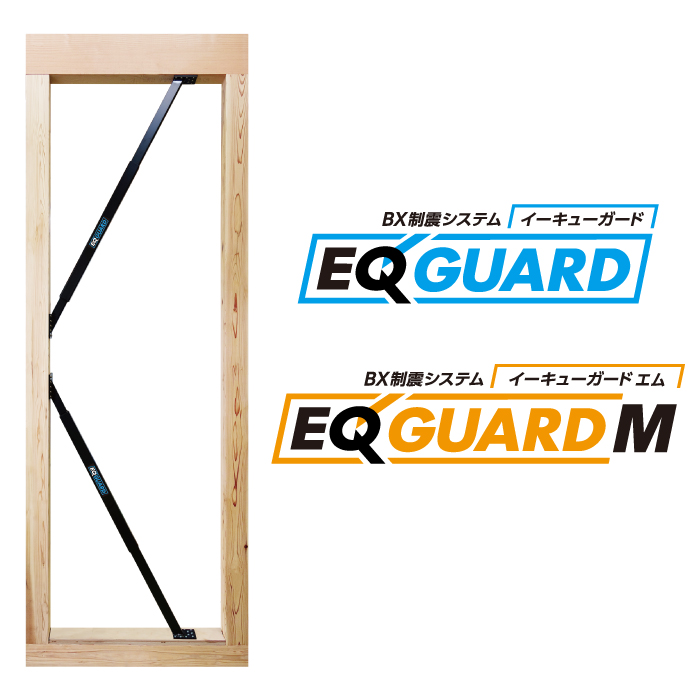

EQ GUARD と EQ GUARD M の違いは何ですか。
EQ GUARD は尺モジュール仕様、EQ GUARD M はメーターモジュール仕様の制震装置です。大臣認定を含めて仕様が異なっているため、必ず設計時のモジュールに合わせて製品をお選びください。
対応モジュール以外に、製品寸法、柱間寸法、横架材間寸法、床合板厚さ、床側使用ビス、壁倍率、国土交通大臣認定番号が違います。
製品名 | EQ GUARD | EQ GUARD M |
ロゴ | ||
対応モジュール | 尺モジュール | メーターモジュール |

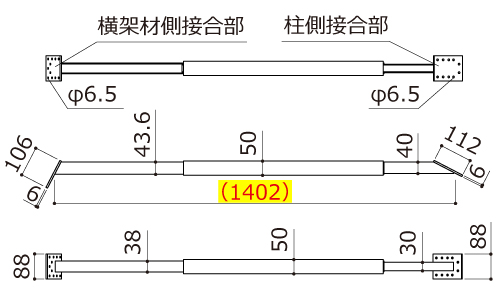

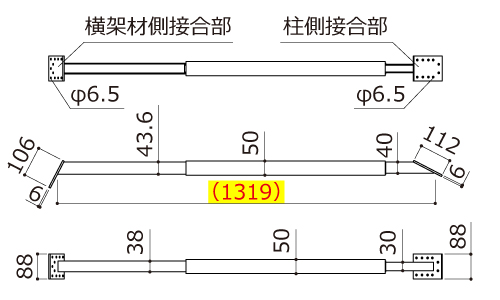

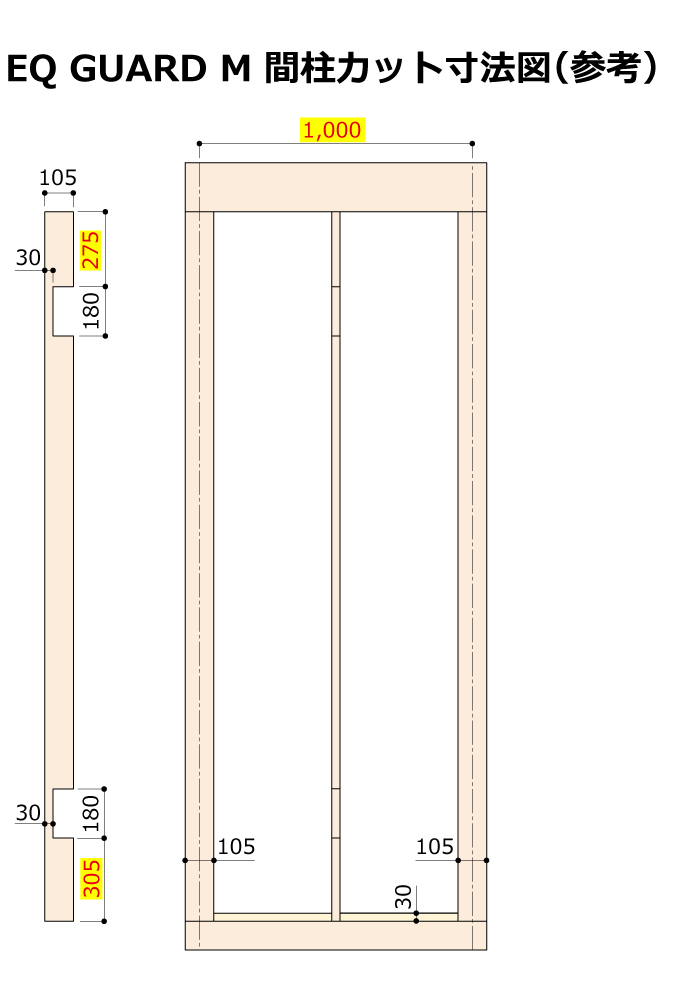

仕様図※1 | ||

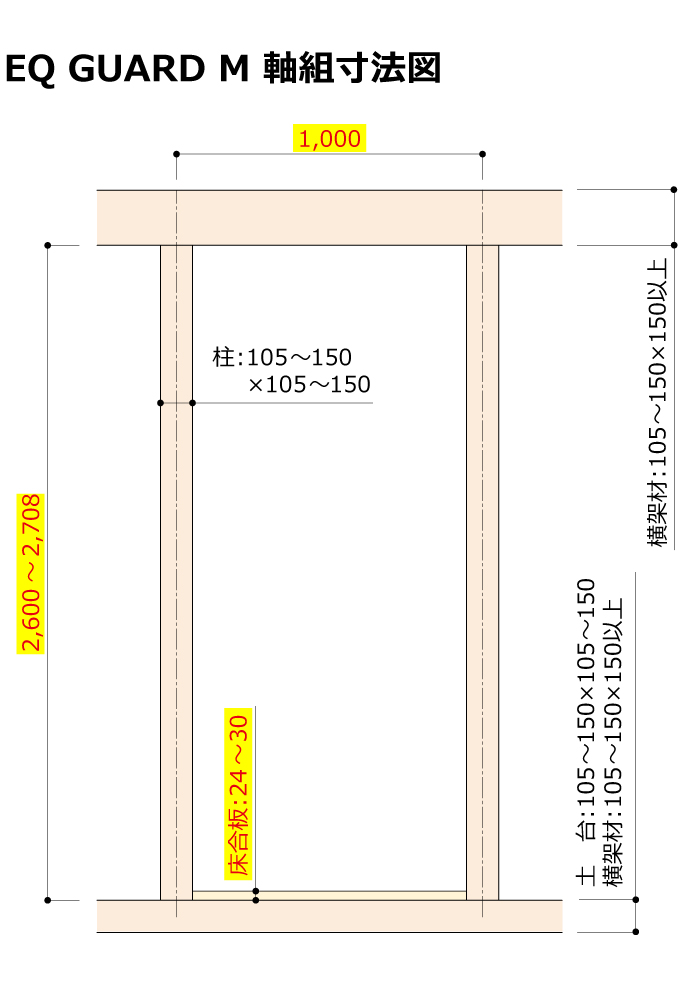

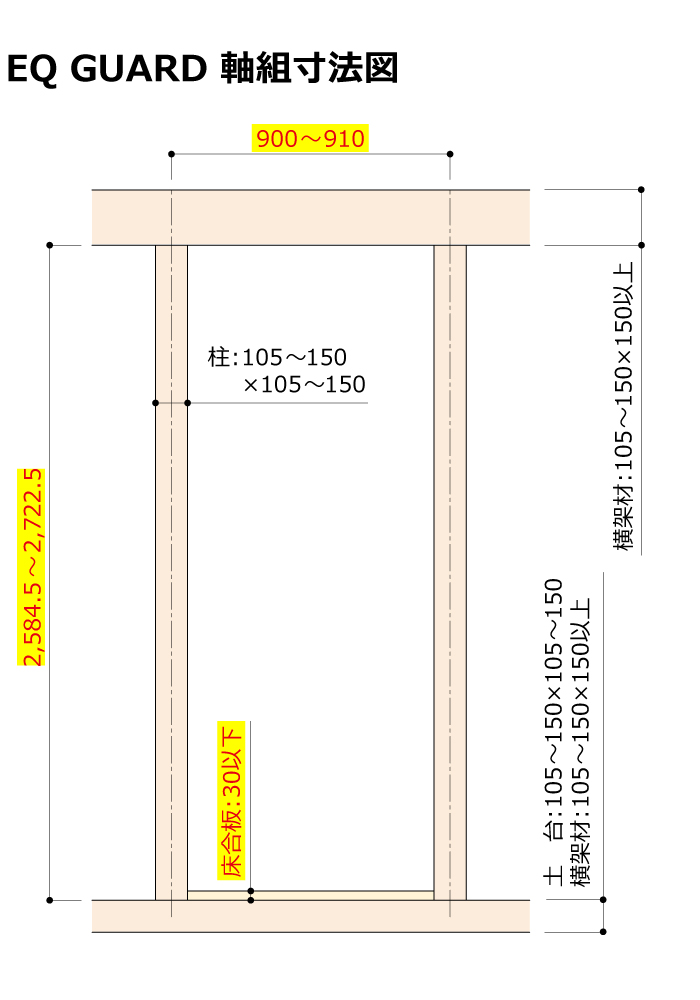

柱間寸法 | 900mm~910mm | 1,000mm |
横架材間 内法寸法 |
2,584.5mm~2,722.5mm | 2,600mm~2,708mm |
床合板厚さ | 30mm以下の木質材料 | 24mm~30mmの木質材料 |

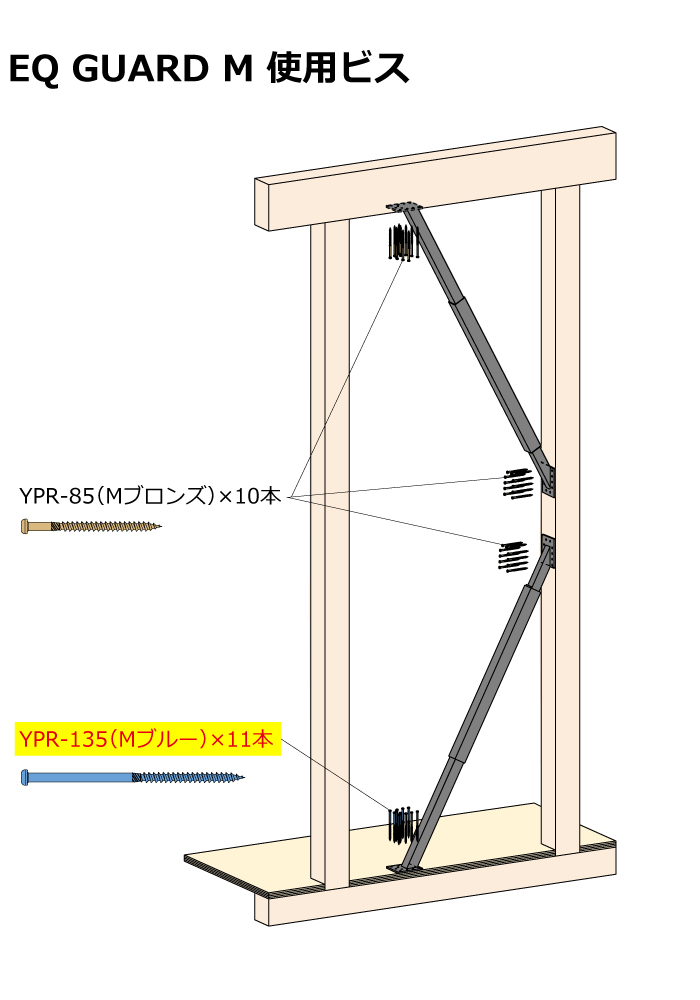

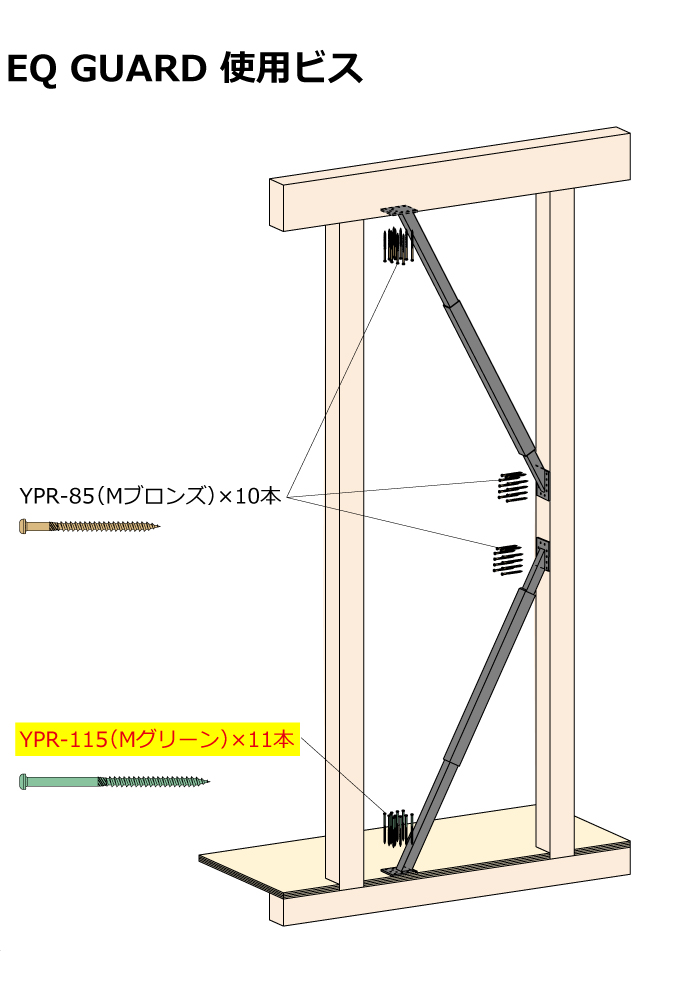

床側使用ビス | YPR-115(Mグリーン) | YPR-135(Mブルー) |
壁倍率 | 2.8倍※2 | 3.2倍※2 |
国土交通大臣 認定番号 |
FRM-0698 | FRM-0730 |
※2 詳細はこちら
※床側で使用するビスが異なります。必ず付属ビスで施工してください。
壁倍率:モジュールにより計算時の壁倍率が異なります。
EQ GUARD | EQ GUARD M | |
対応モジュール | 尺モジュール | メーターモジュール |
壁量計算時 壁倍率 |
2.8倍 | 3.2倍 |
N値計算時 壁倍率 |
3.1倍 | 3.4倍 |
壁率比検討時 壁倍率 |
2.8倍、3.1倍 (双方で検討) |
3.2倍、3.4倍 (双方で検討) |
EQ GUARD、EQ GUARD M それぞれにマニュアルを用意しております。
ご使用前に必ずお読みください。
EQ GUARD 設計・施工マニュアル
EQ GUARD M 設計・施工マニュアル
EQ GUARD 製品情報ページはこちら
EQ GUARD M 製品情報ページはこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
