No.53 2021.12.01
木造トラスでMPねじ接合システムを採用したいが、スパンはどれぐらい飛ばせますか。
設計条件によりますが、耐力性能とコストのバランスが良い12mまでを目安としてご検討ください。
※スギKDの追加評価を申請中です。使用をご検討の方はお問合せください。

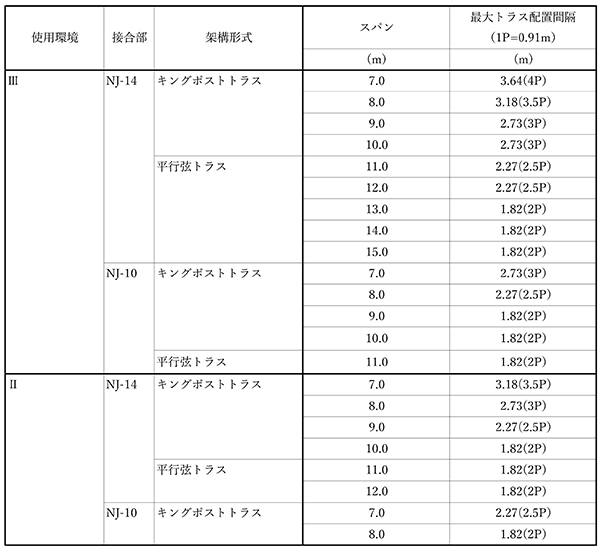

本接合システムのマニュアルにはご検討頂く際の参考となるように簡易スパン表を掲載しています。マニュアルには検討条件も明記されていますのでご覧ください。
採用事例
本接合システムをご採用頂いた最大スパン約12mの事例です。どちらも金物工法(プレセッターSU)とMPねじ接合システムの組み合わせで構成されています。

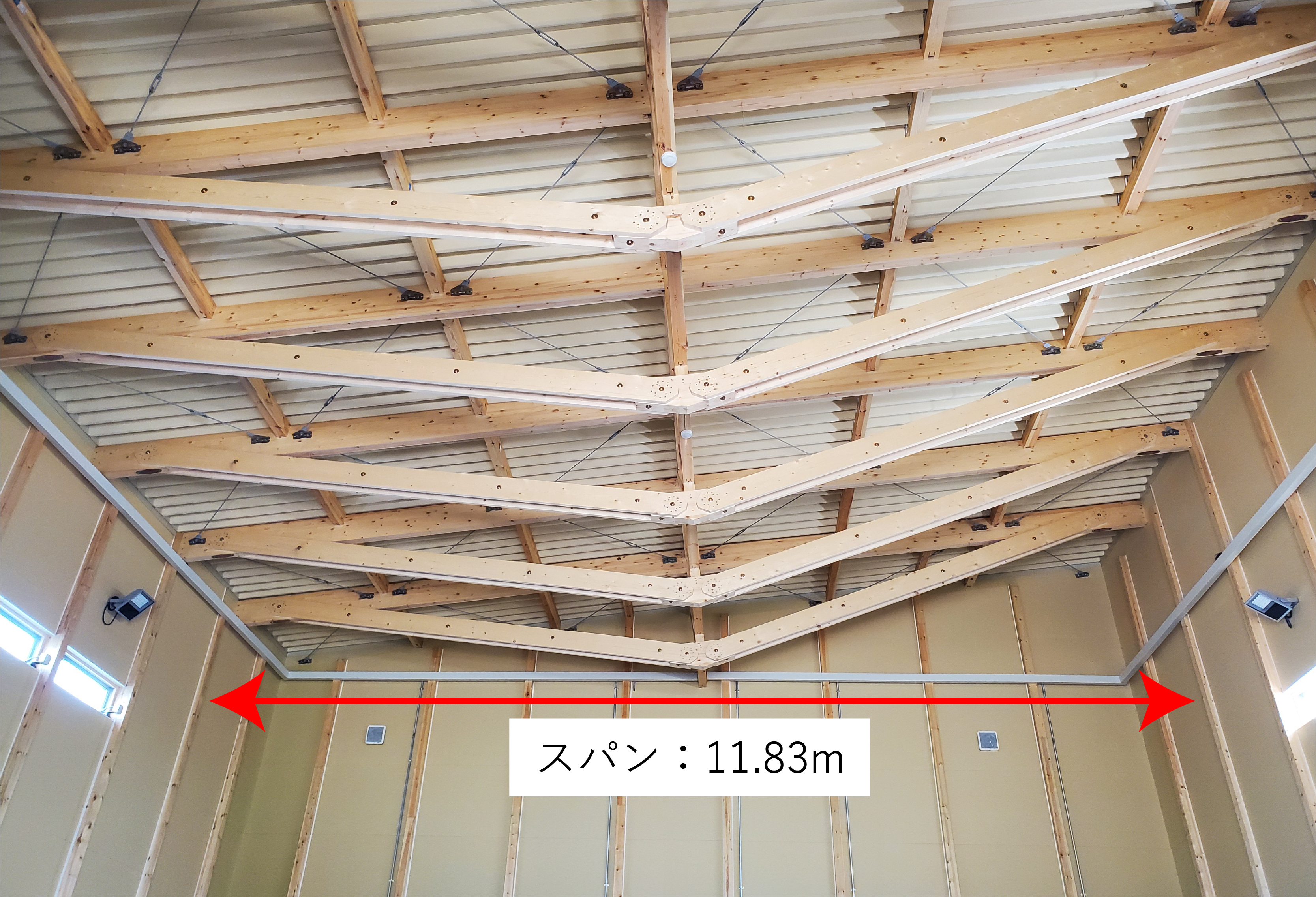

用途:農業用倉庫
架構形式:キングポストトラス
最大スパン:11.83m

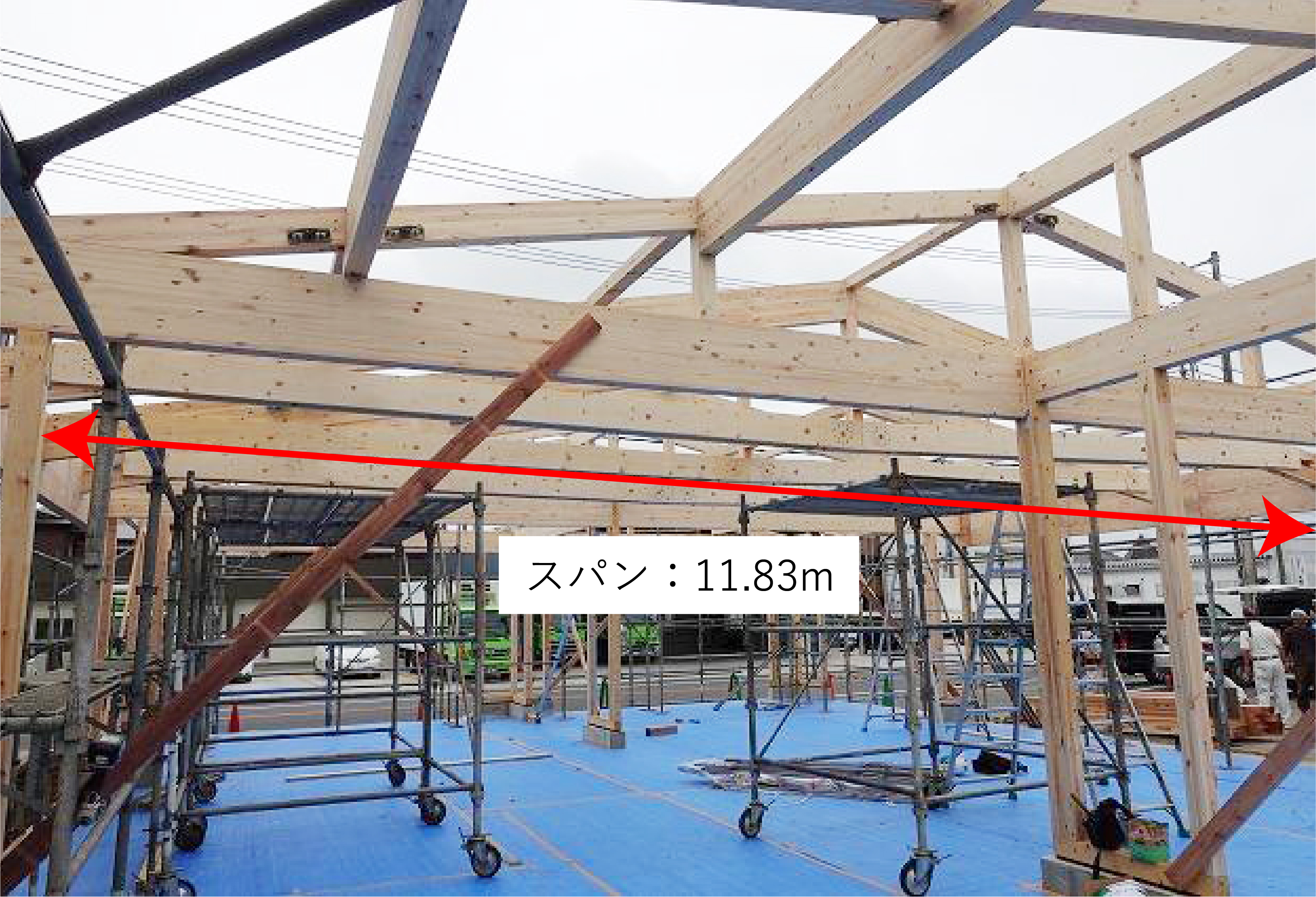

用途:自動車車庫
架構形式:キングポストトラス
最大スパン:11.83m
設計サポート

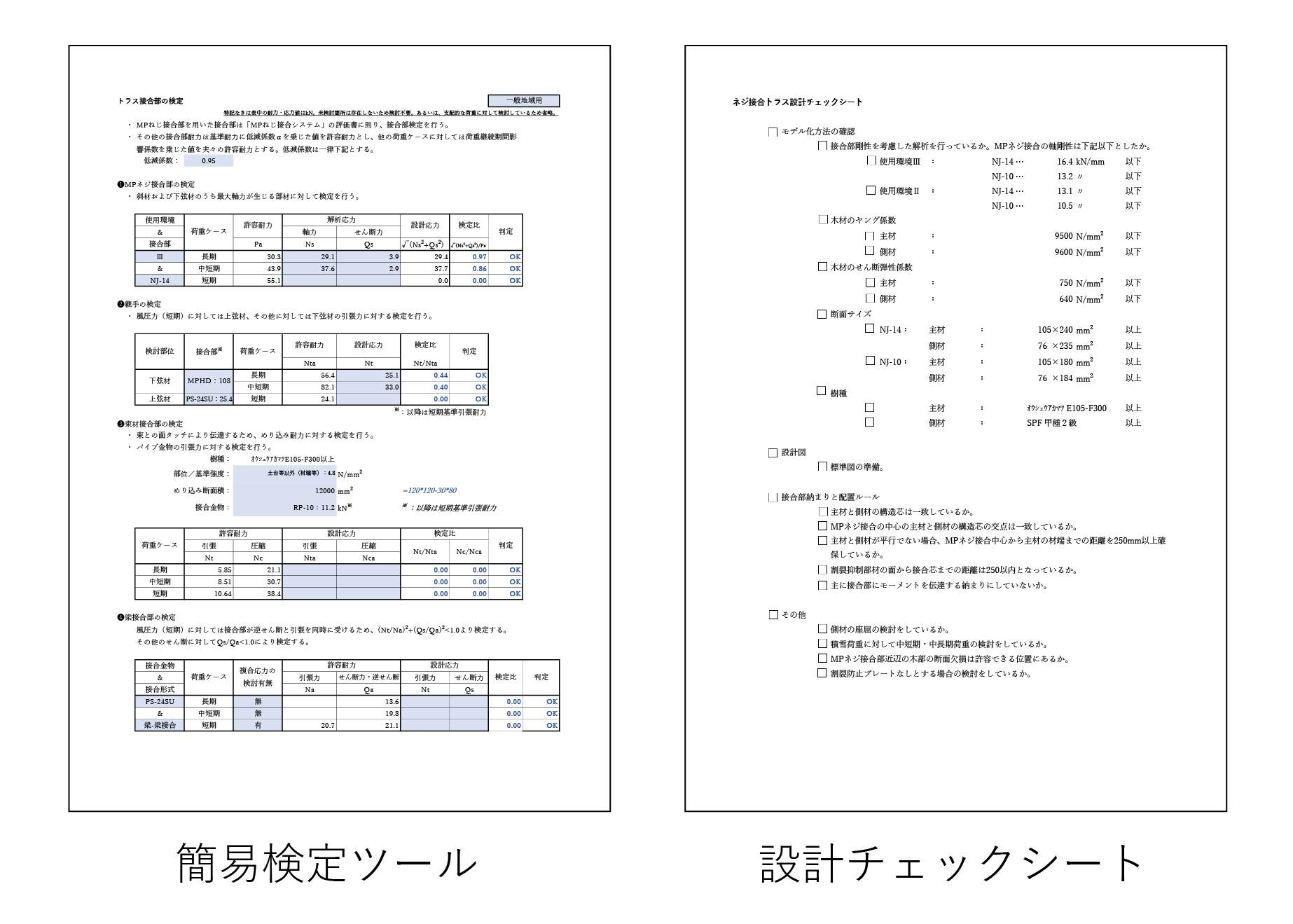

本接合システムは設計者様に正しく理解してご使用いただく為、講習を受講した方のみ設計できる体制としております。 講習会を受講して頂いた設計者様には、簡易検定ツールや設計チェックシートなどをご提供させて頂きます。
採用をご検討される方に、登録済みの設計者様やプレカット工場様をご紹介することも可能です。お気軽にお問合せください。
BXカネシン株式会社 営業本部 特需営業部 MP課
Tel. 0120-106781 Tel. 03-3696-6781
製品情報はこちら
MP木造建築についてはこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
