地震の揺れを吸収し、建物の変形を抑制する制震装置です。

在来軸組工法用メーターモジュール仕様の制震装置です。

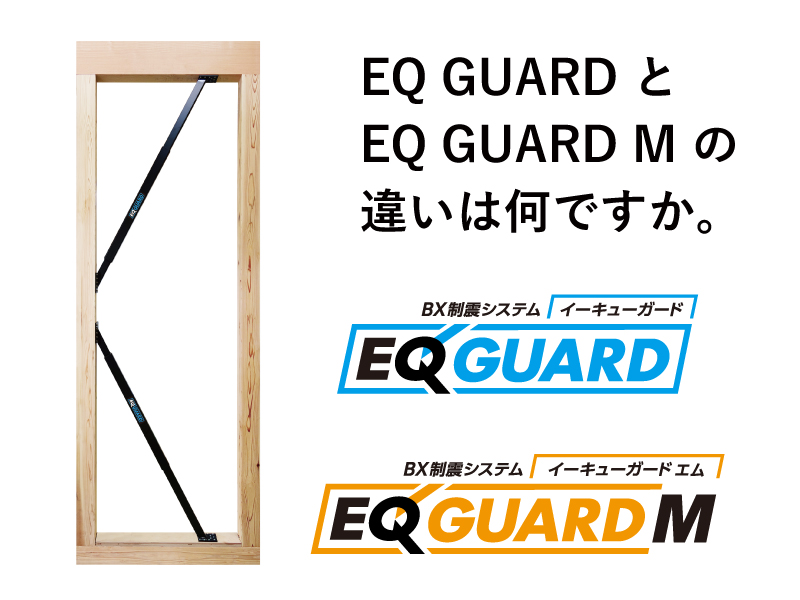

※本製品は尺モジュール仕様ではありません。尺モジュールの場合は別製品のEQ GUARDをご使用ください。

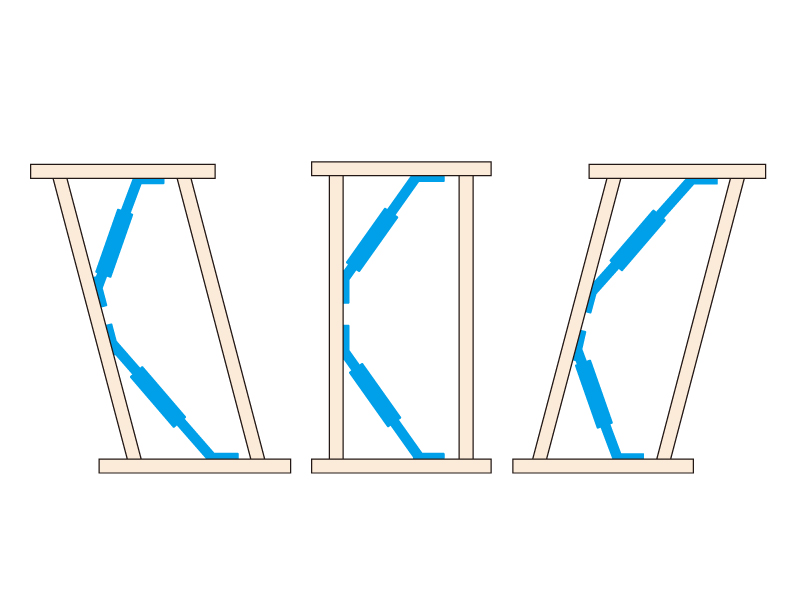

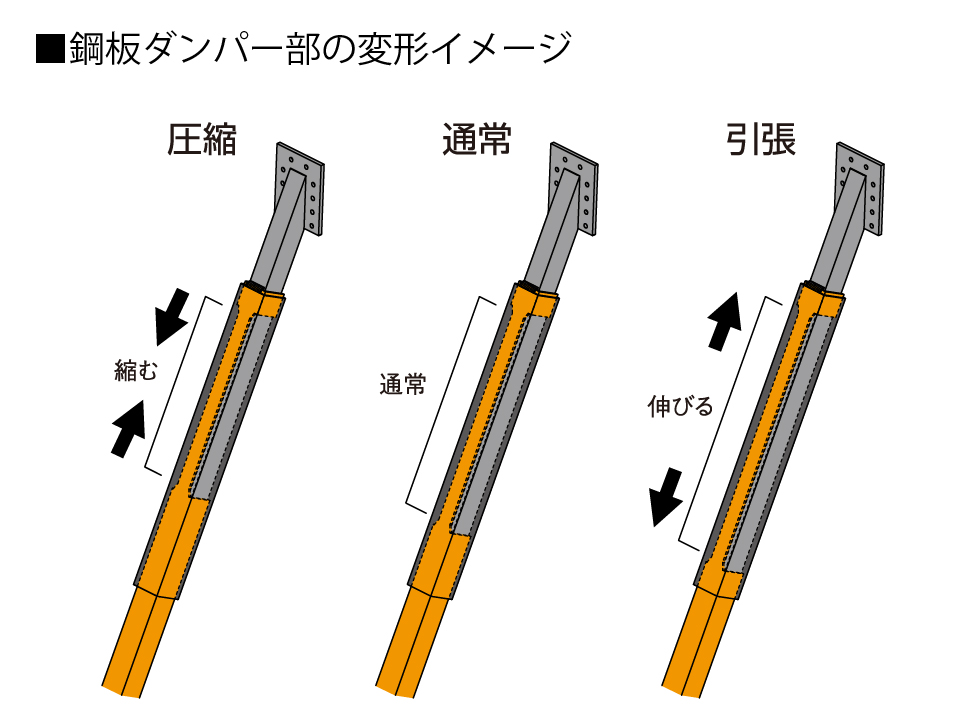

●軸組変形時に鋼板ダンパー部が変形することで地震エネルギーを吸収する制震装置です。

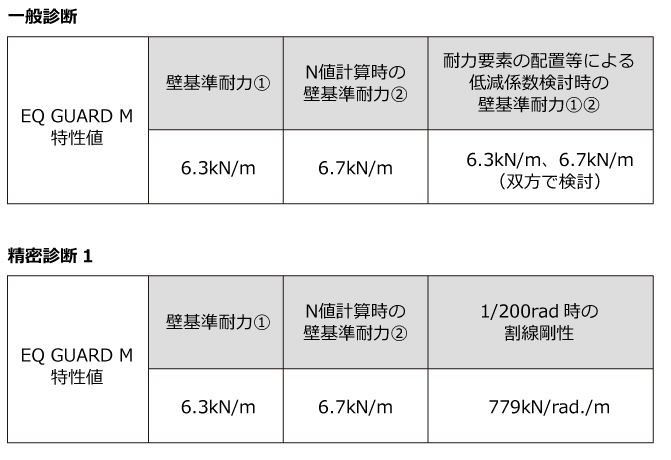

●国土交通大臣認定を取得しており、壁倍率3.2倍の耐力壁として使用できます。
●片筋かい、または大壁仕様の面材耐力壁と併せて設置が可能です。（壁倍率の加算は5倍が上限です。）
●京都大学との共同開発製品です。

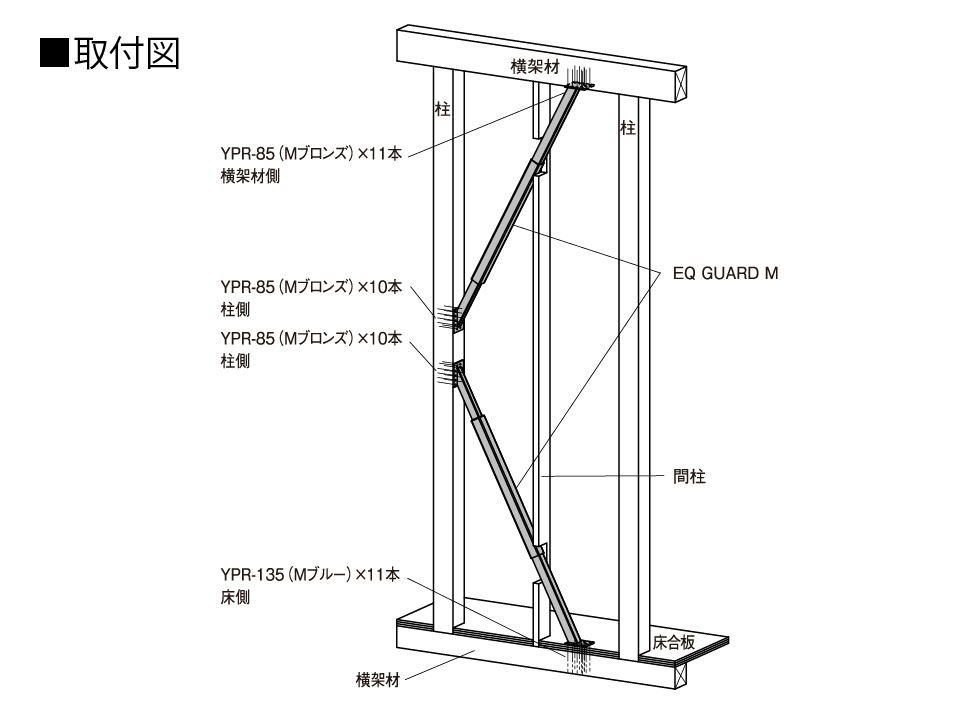

①本体端部のプレート面が柱および横架材に接するように合わせます。
　※逆向きに合わせるとプレート面が合いませんので、向きを変えてください。
　※壁倍率1.5倍片筋かいと併用する場合は、プレート端部と木材端部を合わせて設置します。
②付属の専用ビスで柱と横架材を接合します。床側はYPR-135を用い、床合板を介して接合します。
③同様に上下が反転するようにもう1本も取付けます。

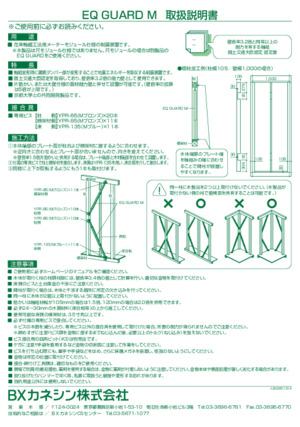

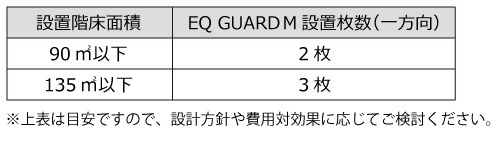

●ご使用前に必ずホームページのマニュアルをご確認ください。
●本体が取付く柱の柱頭柱脚には、壁倍率3.4倍の壁として計算を行い、適切な金物を取付けてください。
●床側のビスと土台座金の干渉にご注意ください。
●間柱が取付く場合は、本体と干渉する箇所に所定の欠き込みを行ってください。
●同一柱に本体が2壁以上取付かないように配置してください。
●筋かいは軸組材幅が105mmの場合は1.5倍、120mmの場合は2.0倍を併用できます。
●必ず24～30mmの木質材料（床合板等）の上から施工してください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

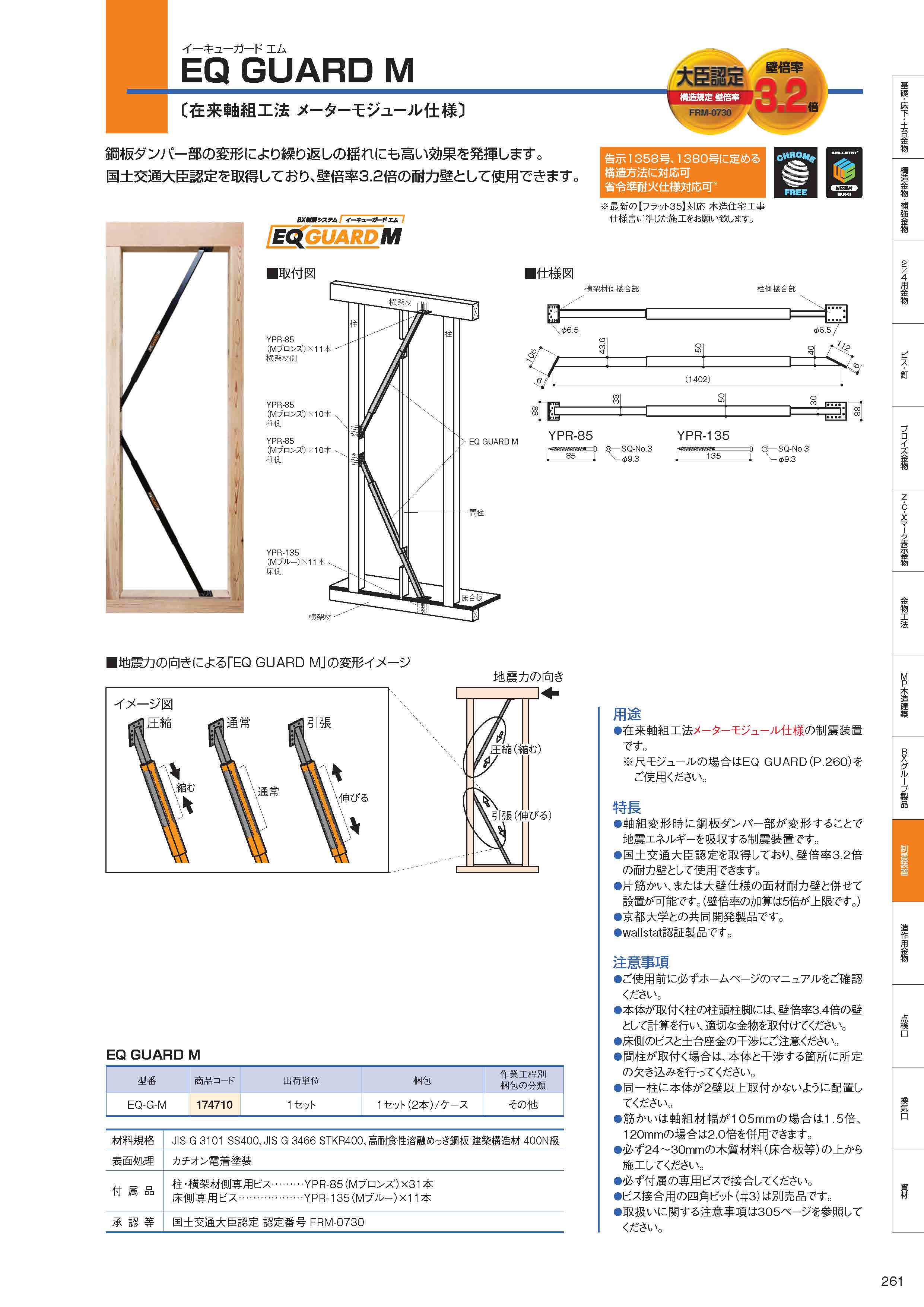

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／セット（税抜）
EQ-G-Ｍ	174710	1セット	1セット（2本）／ケース	その他	81,000

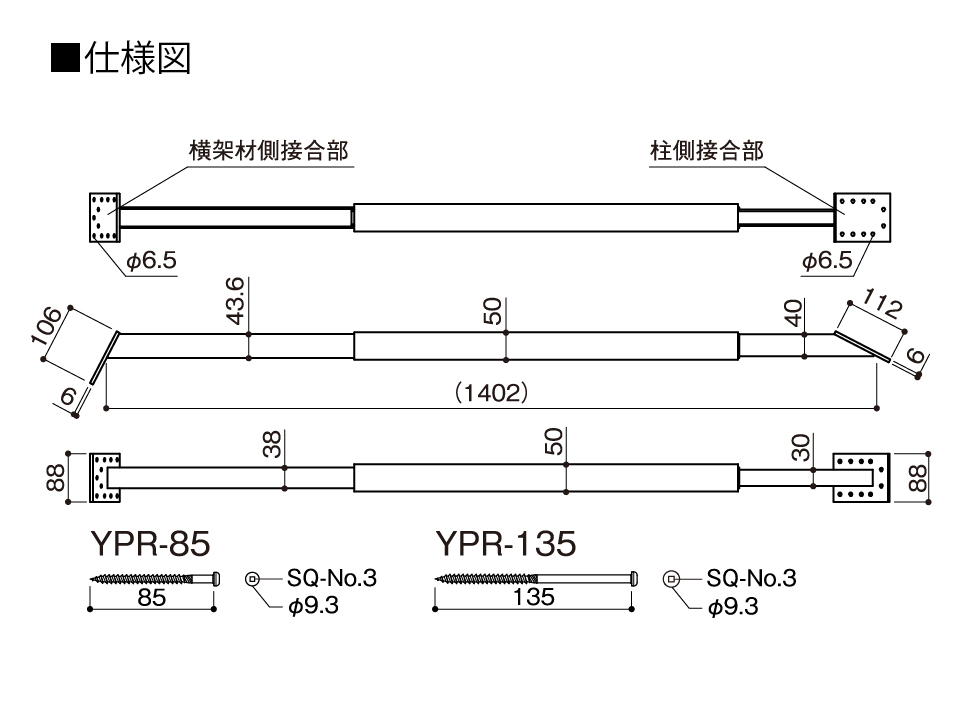

材料規格	JIS G 3101 SS400、JIS G 3466 STKR400、高耐食性溶融めっき鋼板 建築構造材 400N級
表面処理	カチオン電着塗装
付属品	柱・横架材側専用ビス…YPR-85（Mブロンズ）×31本 床側専用ビス…YPR-135（Mブルー）×11本
承認等	国土交通大臣認定 認定番号 FRM-0730

高耐食性溶融めっき鋼板について
