めり込み耐力10kN以上!PZカットスクリュー・ミドル 新発売

製品情報 2020.03.02

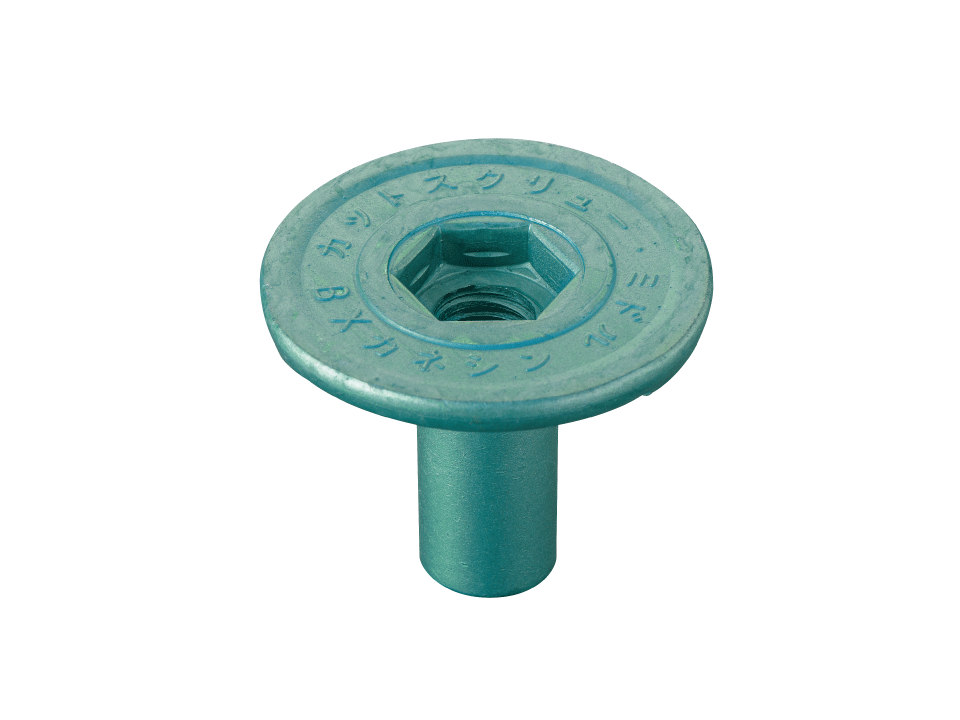

BXカネシン株式会社(代表取締役:二村一久)は、座金の直径が50mmで座面積が大きく、ヒノキ類、ベイマツ類で10kN以上の短期許容めり込み耐力を有する座金「PZカットスクリュー・ミドル」を3月2日に発売しました。

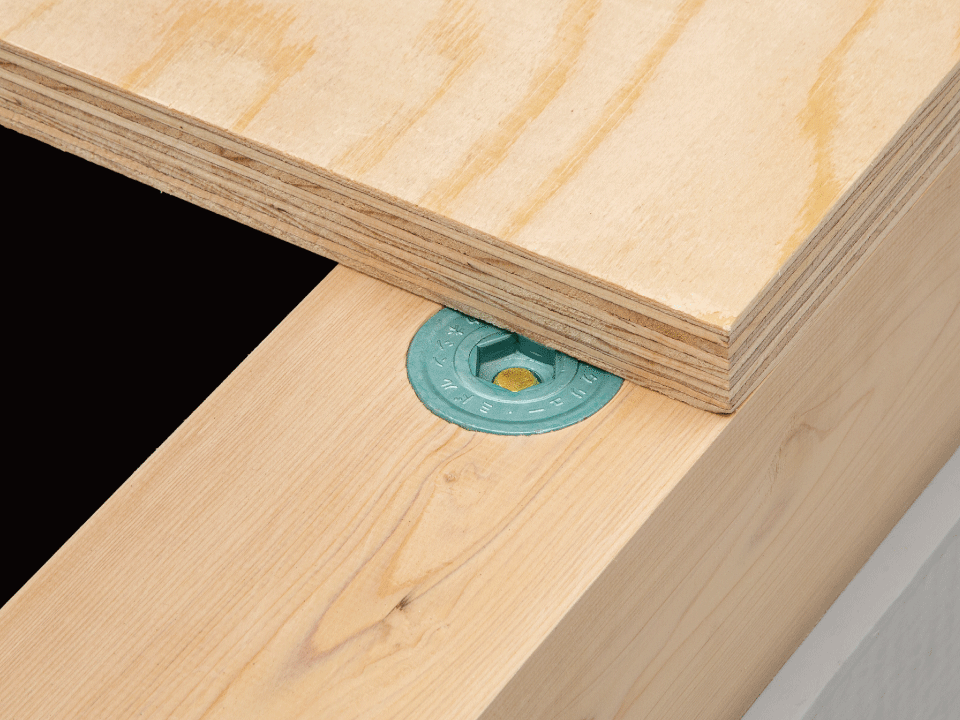

本製品は、M12のアンカーボルトのねじ山を利用しインパクトレンチで土台を削りながら締め付けることができ、あらかじめ土台に座掘りをすることなく材面とフラットに仕上げることができます。

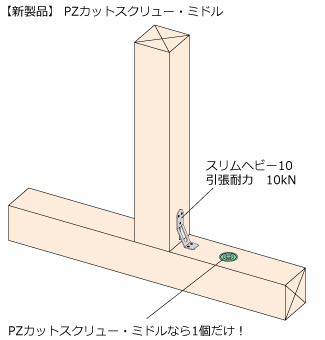

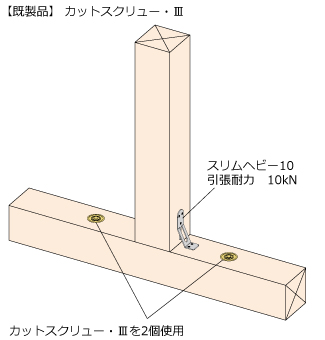

10kNの引抜きのかかる柱の接合は、アンカーボルトとホールダウン金物で緊結することもできますが、現在は土台と柱をL型やプレートの金物をビスで留めるのが主流です。ビス接合の場合、柱に引抜き力がかかると土台も一緒に持ち上げられてしまうため、土台を留めている座金のめり込み耐力も確認しておく必要があります。既存品のカットスクリュー・Ⅲは座金の直径が45mmと小さく、許容めり込み耐力はベイマツ類でも9.60kNであり、短期許容めり込み耐力が不足してしまいます。その場合は座金を2個使用するなどして対処しますが、PZカットスクリュー・ミドルは短期許容めり込み耐力がヒノキ類で10.2kN、ベイマツ類で11.77kNと高いため、土台材として使用されることの多いベイマツやヒノキでも1個で対応できます。

名称 座金の直径 短期許容めり込み耐力
ベイマツ類 ヒノキ類 スギ類
【既製品】カットスクリュー・Ⅲ 45mm 9.60kN 8.32kN 6.40kN
【新製品】PZカットスクリュー・ミドル 50mm 11.77kN 10.20kN 7.85kN





施工は、カットスクリュー・Ⅲと共通の専用ビットか、1袋に1個付属している簡易ビットを使用します。インパクトレンチは、コードレスインパクトレンチ WR 36DC(HiKOKI製)を推奨しています。



製品概要
製品
名称 PZカットスクリュー・ミドル
型番/商品コード PZ-C-SW-M/036080
梱包 150個/ケース(50個×3袋)
メーカー希望小売価格 250円/個(税抜き)
発売日 2020年3月2日
短期許容めり込み耐力 ベイマツ類 11.77kN
ヒノキ類 10.20kN
スギ類 7.85kN
※「国土交通省 告示1024号第1の1のイ」および「木造軸組工法住宅の許容応力度設計(2017年版)」により算出。
※φ50 t6座金と比較試験を行い、同等以上の耐力確認済み。(上記はφ50座金の耐力数値)
材質 JIS G 3507-1 SWRCH8A 相当
表面処理 プロイズ処理(Mグリーン)
付属品 専用簡易ビット(50個入り小袋に1個)
承認等 ハウスプラス確認検査(株) 性能試験 HP19-KT097/HP19-KT098
