多目的木造建築(MP)用ビスでCLTや集成梁を引き寄せる!MPオールスクリュー 新発売

製品情報 2020.05.01

BXカネシン株式会社(代表取締役:二村一久)は、多目的木造建築(MP)で、CLTや集成梁を引き寄せて接合するビス「MPオールスクリュー」を5月1日に発売しました。一般向け製品としては、本製品が当社初のCLT対応オリジナル製品です。本製品は、CLT床パネルと壁パネル、CLT床パネルと集成梁、集成梁同士の接合に使用します。





接合方法と短期許容せん断耐力
CLT床とCLT壁の接合(①②)、CLT床と集成梁の接合、集成梁同士の接合において、ハウスプラス確認検査株式会社の評定を取得しています。詳しい構造性能値、使い方は「MPオールスクリュー設計・施工マニュアル」に記載しています。
(マニュアルはユーザー専用ページよりダウンロードできます。初回のみユーザー登録が必要です。)

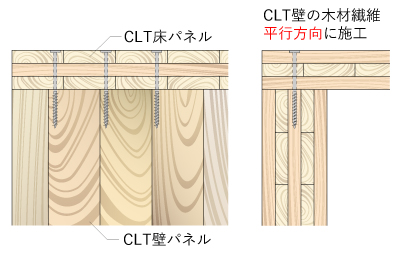

接合部名称 CLT床-CLT壁接合① CLT床-CLT壁接合②
取付図
短期許容
せん断耐力
2.9kN 2.6kN

接合部名称 CLT床-集成梁接合 集成梁-集成梁接合
取付図
短期許容
せん断耐力
3.7kN 2.3kN
※短期許容せん断耐力は、ビス1本あたりの評価です。
※初期剛性、終局耐力、終局変位等の評価もしています。




製品の特長
①ビッドの破損が少ないヘクスローブ穴
ビス頭の穴を特殊なヘクスローブ形状としたため、ビットの破損がほとんどありません。
1ケースに1本、専用ビットを付属しています。

②バリ・ささくれを抑える
ビス頭のフランジ部に特殊加工を施しており、バリ・ささくれを抑えます。

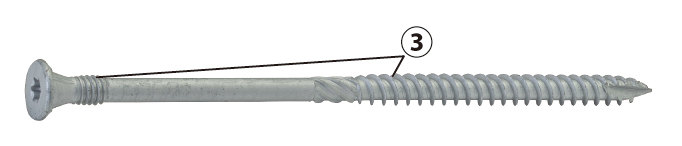

③強力に締め付ける
ネジ先部と頭部のネジピッチを変えることで、木材を強力に締め付けます。


④めり込み防止
頭部径を大きくすることで、めり込みを防止します。

⑤木割れ防止
特殊な刃先により木割れを防ぎます。


⑥環境配慮の表面処理
クロムフリー高耐食金属表面処理の「プロイズS」を採用し、環境に配慮した製品です。

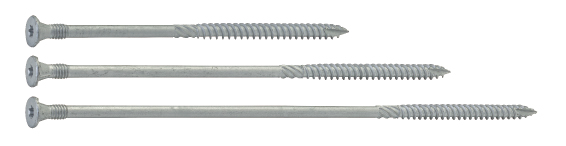

⑦長さは3サイズ
ビスの長さは180、240、300mmの3サイズをご用意しています。



木材の適用範囲
型番 CLT床パネル
厚さ
CLT壁パネル
厚さ
集成梁
(ビス施工側)※1
集成梁
(ビス受け側)※1
MPAS-180 90 90以上 ※2 105以上×150以上
MPAS-240 150 105以上×150
MPAS-300 210 105以上×210
※1 オウシュウアカマツ対称異等級集成材E105-F300以上
※2 MPAS-180は集成梁どうしの接合はできません。

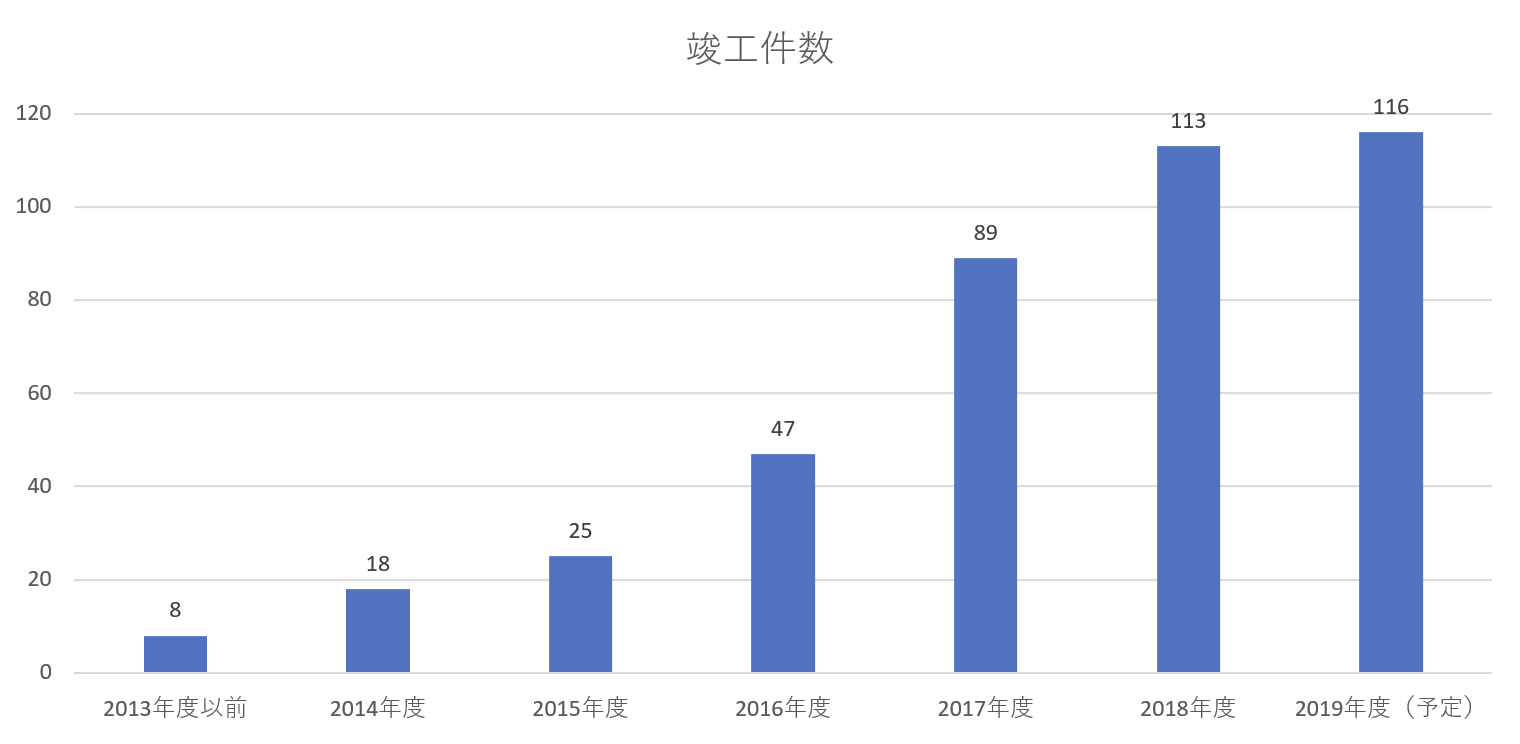

CLTの竣工件数の推移
事務所や店舗、福祉施設など、CLTが活用される事例が増えています。

※関係省庁、都道府県による調査結果等に基づき内閣官房で集計(2019年7月末時点)
 2019年度(予定)は、2019年度中の竣工見込み件数(2019年7月末時点)
 グラフは内閣官房の資料をもとに当社で作成




SDGsの取組み
本製品は、CLTの活用が進むことで木造建築の可能性が拡がり、森林の有効活用や地方産業活性化にも役立ちます。また、有害物質とされる六価クロムを使用しておらず環境にもやさしい製品です。





製品概要
製品
名称 MPオールスクリュー
型番/商品コード MPAS-180/113510
MPAS-240/113530
MPAS-300/113550
梱包 100本/ケース(50本×2袋)※1ケース単位での出荷
メーカー希望小売価格
(税抜き)
MPAS-180⇒15,000円/ケース
MPAS-240⇒22,000円/ケース
MPAS-300⇒29,000円/ケース
発売日 2020年5月1日
短期許容せん断耐力 CLT床-CLT壁接合①    2.9kN
CLT床-CLT壁接合②    2.6kN
CLT床-集成梁接合     3.7kN
集成梁-集成梁接合     2.3kN
材質 JIS G 3508-1 SWRCHB320相当
表面処理 プロイズS処理
付属品 専用ビット(1ケースに1本)
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-19-017

製品ページリンク
MPオールスクリュー
