台風対策。屋根が吹き上げられないよう、たる木を強固に接合!BX高耐力たる木ビス 新発売

製品情報 2020.07.01

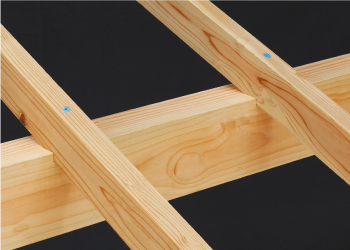

BXカネシン株式会社(代表取締役:二村一久)は、屋根が吹き上げられないようにたる木を強固に接合するビス「BX高耐力たる木ビス」を7月1日に発売しました。本製品は、たる木と母屋・軒桁・棟木の接合に使用します。





近年の台風被害
2018年台風21号や2019年台風15号、19号など、近年は台風による住宅被害が発生し、自然災害への備えの重要性が高まっています。2019年台風15号の建築物等被害現地調査報告によると、観測された最大風速は建築基準法が定める基準風速内で、最大瞬間風速も建築基準法の基準風速による換算値内でした。しかし、屋根や小屋組みごと吹き飛ばされる被害が発生しました。建築基準法では、小屋組みの接合方法に関する規定はなく、住宅金融支援機構の木造住宅工事仕様書では、小屋組みのたる木の規定はあるものの、たる木を留め付けることが求められているだけです。地球温暖化の影響で台風の発生数の増加や大型化することも懸念されます。建物被害・人的被害を最小限にするためにも、近年の台風を考慮して、接合部をしっかり補強しておく必要があります。


製品の特長
①3.4kNと高耐力
引き寄せ効果を持たせたネジ形状にし、ネジ先部と頭部のネジピッチを変えることで木材を強力に締め付けることができ、Zマークひねり金物(ST-12)の2倍以上の3.4kNの耐力を有します。

ひねり金物(ST-12):1.3kN(スギ類の短期許容耐力)
BX高耐力たる木ビス:3.4kN(短期基準接合引張耐力)

②施工時間短縮
ビス1本で施工できるため、Zマークひねり金物等と比べて施工性がよく、施工時間を短縮できます。

③バリ・ささくれを抑える
ビス頭のフランジ部に特殊加工を施しており、バリ・ささくれを抑えます。


④めり込み・木割れ防止
頭部径を大きくすることで、めり込みを防止します。また、特殊な刃先により木割れを防ぎます。


⑤環境配慮の表面処理
クロムフリー高耐食金属表面処理の「プロイズS」を採用し、環境に配慮した製品です。

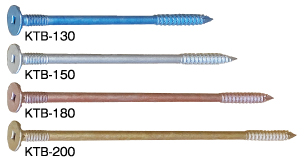

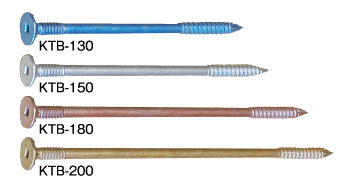

⑥サイズは4種類
ビスの長さは130、150、180、200mmの4サイズをご用意しています。「プロイズS」の表面処理は色分けが可能。サイズごとに色を変えることで識別しやすくなっています。
型番 カラー 対応たる木高さ L
KTB-130 Mブルー 〜60 130
KTB-150 シルバー ~90 150
KTB-180 Mピンク ~120 180
KTB-200 Mブロンズ ~140 200

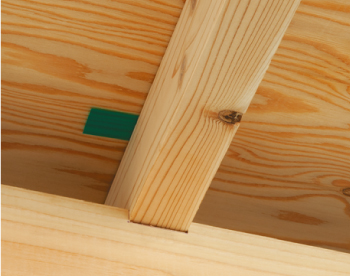

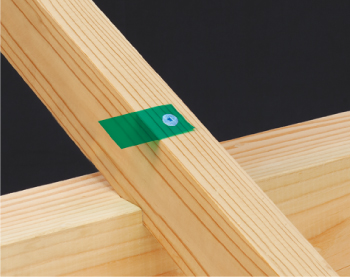

⑦別売品の目視プレートφ7.5で施工済みを確認できる
野地板を張るとビスが隠れてしまいますが、別売品の目視プレートφ7.5を介してビスを施工することで、野地板を張った後でも下から施工済みであることを確認できます。



SDGsの取組み
本製品は、温暖化の影響により増加・大型化する台風から建物を守り、被害を最小限に抑え、長く住み続けられる住宅や安心の建物、街づくりに貢献します。
使用している表面処理「プロイズS」は、有害物質とされる六価クロムを使用しておらず、環境にもやさしい製品です。





製品概要
製品
名称 BX高耐力たる木ビス
型番/商品コード/カラー KTB-130/114600/Mブルー
KTB-150/114601/シルバー
KTB-180/114602/Mピンク
KTB-200/114603/Mブロンズ
梱包 400本/ケース(50本×8袋)※1袋単位での出荷
メーカー希望小売価格
(税抜き)
オープン価格
発売日 2020年7月1日
短期基準接合引張耐力(P0t) 3.4kN
材質 JIS G 3507-2 SWCH22A相当
表面処理 プロイズS処理
承認等 ハウスプラス確認検査(株)性能試験 HP20-KT021

製品
名称 目視プレートφ7.5
型番/商品コード TB-MP7.5/114610
梱包 100枚/束(1シート5枚つづり×20シート)
メーカー希望小売価格
(税抜き)
オープン価格
発売日 2020年7月1日
材質 ポリプロピレン

製品ページリンク
BX高耐力たる木ビス
