ＢＸカネシン株式会社（代表取締役：二村一久）は、CLT壁パネルの内部に金物が納まり、木材の現し仕上げに最適な引張金物「MP引張ジョイント（基礎用）」「MP引張ジョイント（上階用）」を9月1日に発売しました。「MP引張ジョイント（基礎用）」は基礎とCLT壁パネルの接合に使用し、「MP引張ジョイント（上階用）」はCLT壁パネル同士またはCLT壁パネルとCLT床パネルの接合に使用します。CLT壁パネルの厚さはいずれも90mmに対応します。



金物がまったくみえないきれいな仕上げ
CLTパネルは、構造材と仕上げ材を兼ねた現し仕上げとすることで、木質感を活かした設計にできるという特長があります。しかし、接合部の金物が見えていては、せっかくの木質感を台無しにしてしまい、意匠性を損ねてしまいます。そこで、当社では金物が全く見えないCLT壁パネルに対応した引張金物を開発しました。

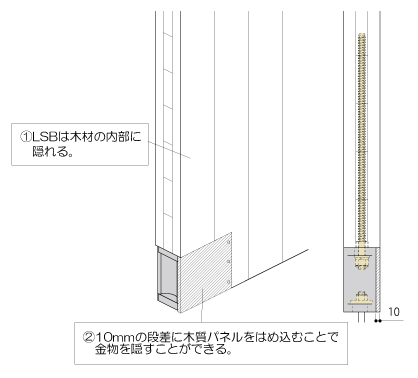

①木材の内部に納まるLSB
Xマーク表示金物の引張金物でドリフトピンを使用するとドリフトピンが表面に出てきますが、本製品はLSBを使用しているため、まったく金物が見えず、きれいに仕上げることができます。

②BOX型の金物は木質パネルで目隠し
Xマーク表示金物の引張金物では、本体の金物が表面に見えてしまいますが、本製品は厚さ90mmのCLT壁パネルより10mm小さい、幅80mmのBOX型の金物を使用することで、厚さ10mmの木質パネルをはめ込むことで金物を隠すことができます。

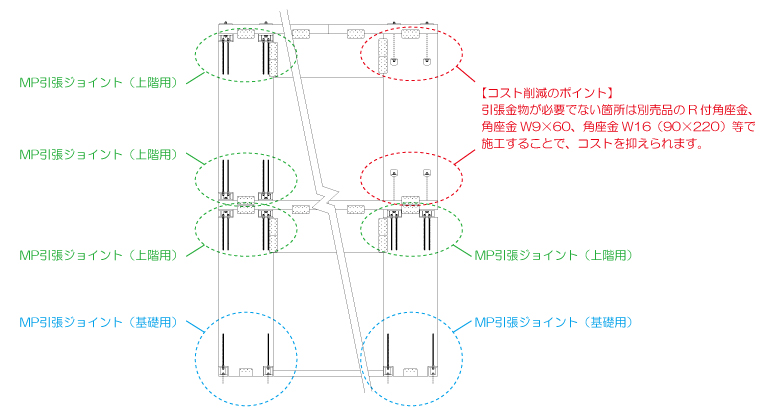

納まり例



製品概要

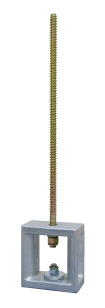

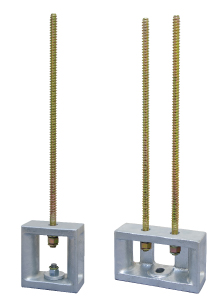

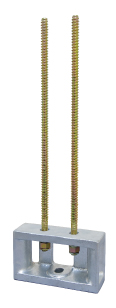

製品
名称	MP引張ジョイント（基礎用）	MP引張ジョイント（上階用）
型番／商品コード	MP-JKK1／901800	MP-JYK2/901810
梱包（出荷単位）	1セット	1セット
1セットの内訳	①LSBφ19×590…2本 ②MP基礎用BOX…2個 ③ハイテンションワッシャー（M18）…2枚 ④スプリングワッシャー（M18）…2枚 ⑤ナット（M18）…2個 ⑥イダリング（M18）…2枚 ⑦MP基礎座金（M16）…2枚 ⑧イダリング（M16）…2枚	①LSBφ19×590…4本 ②MP上階用BOX…2個 ③ハイテンションワッシャー（M18）…4枚 ④スプリングワッシャー（M18）…4枚 ⑤ナット（M18）…4個 ⑥イダリング（M18）…4枚
メーカー希望 小売価格（税抜き）	60,400円／セット	89,800円／セット
発売日	2020年9月1日	2020年9月1日
短期基準 接合引張耐力（P０t）	56.4kN	121.3kN
終局引張耐力（Pu０）	99.7kN	199.3kN
材質	LSBφ19×590：JIS G 3138 建築構造用圧延棒鋼 SNR490B MP基礎用BOX：JIS G 5102 SCW480（溶接構造用鋳鋼品）	LSBφ19×590：JIS G 3138 建築構造用圧延棒鋼 SNR490B MP上階用BOX：JIS G 5102 SCW480（溶接構造用鋳鋼品）
表面処理	LSBφ19×590：クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） MP基礎用BOX：JIS H 8641（溶融亜鉛めっき）HDZ35	LSBφ19×590：クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） MP上階用BOX：JIS H 8641（溶融亜鉛めっき）HDZ35
承認等	ハウスプラス確認検査（株）性能試験 HP20-KT006	ハウスプラス確認検査（株）性能試験 HP20-KT010
