シンプルな構造体で L字型 のバルコニーを実現!プレセッターSU片持ち梁金物 新発売

製品情報 2021.05.06

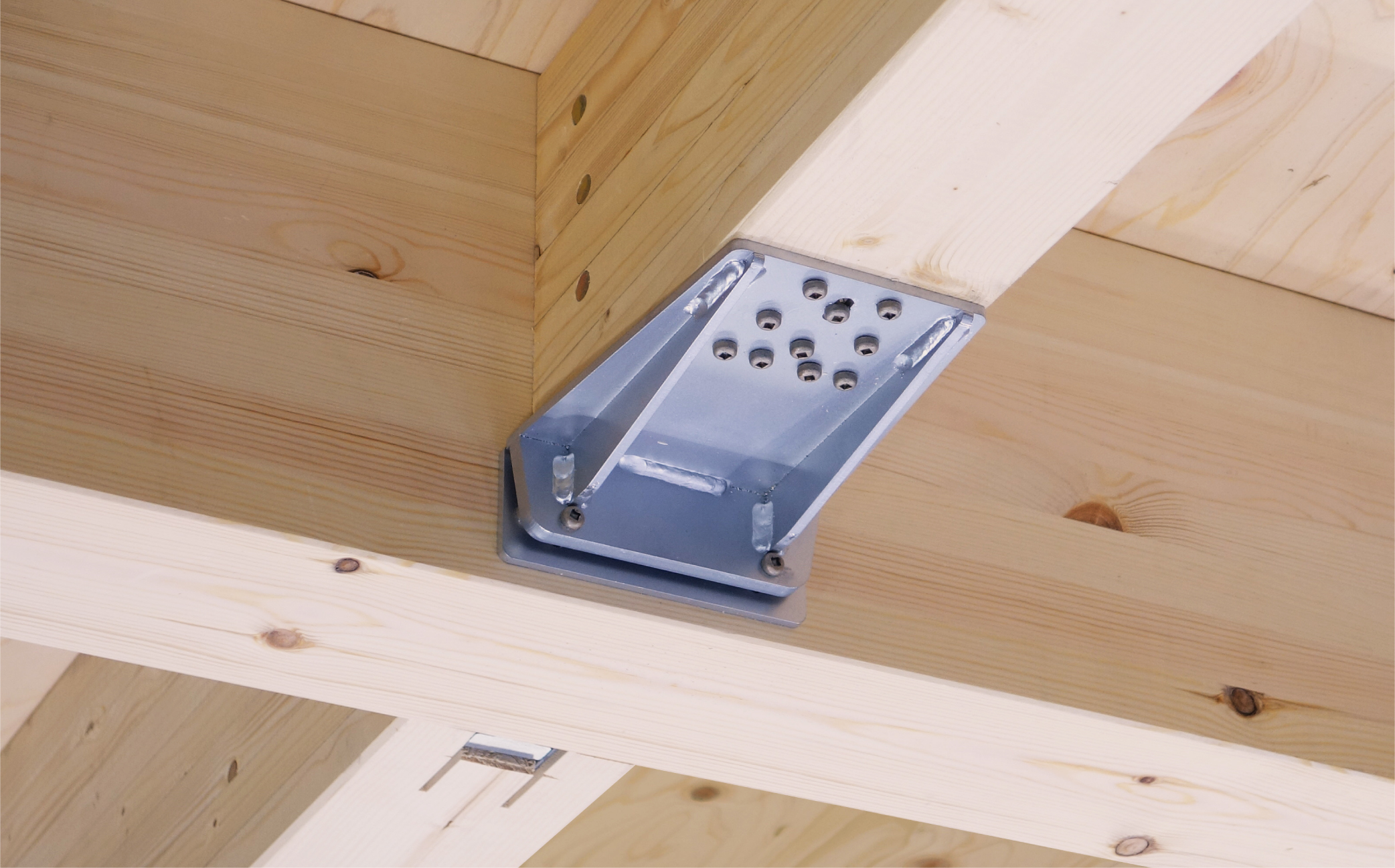

BXカネシン株式会社(代表取締役:二村一久)は、BXカネシン金物工法「プレセッターSU」で片持ち梁を支える「プレセッターSU片持ち梁金物」を5月6日に発売しました。おうち時間が増え新しい生活スタイルが見直されている今、バルコニーはリビングやダイニングの延長の空間になったり、アウトドアやガーデニングスペースとしてなど、さまざまな使い方が広がっています。そんな生活を豊かにしてくれるバルコニーが「プレセッターSU片持ち梁金物」によって、安全にかつ容易に実現できます。



自由度の高いバルコニーが設計できるプレセッターSU片持ち梁金物

①部屋から部屋へ回遊できるL字型バルコニー
L字型バルコニーを設置する場合、従来の方法では梁が二重構造で複雑になり、材積も増えてしまいます。プレセッターSU片持ち梁金物を使用することで梁が干渉せずシンプルな構造で設置できます。

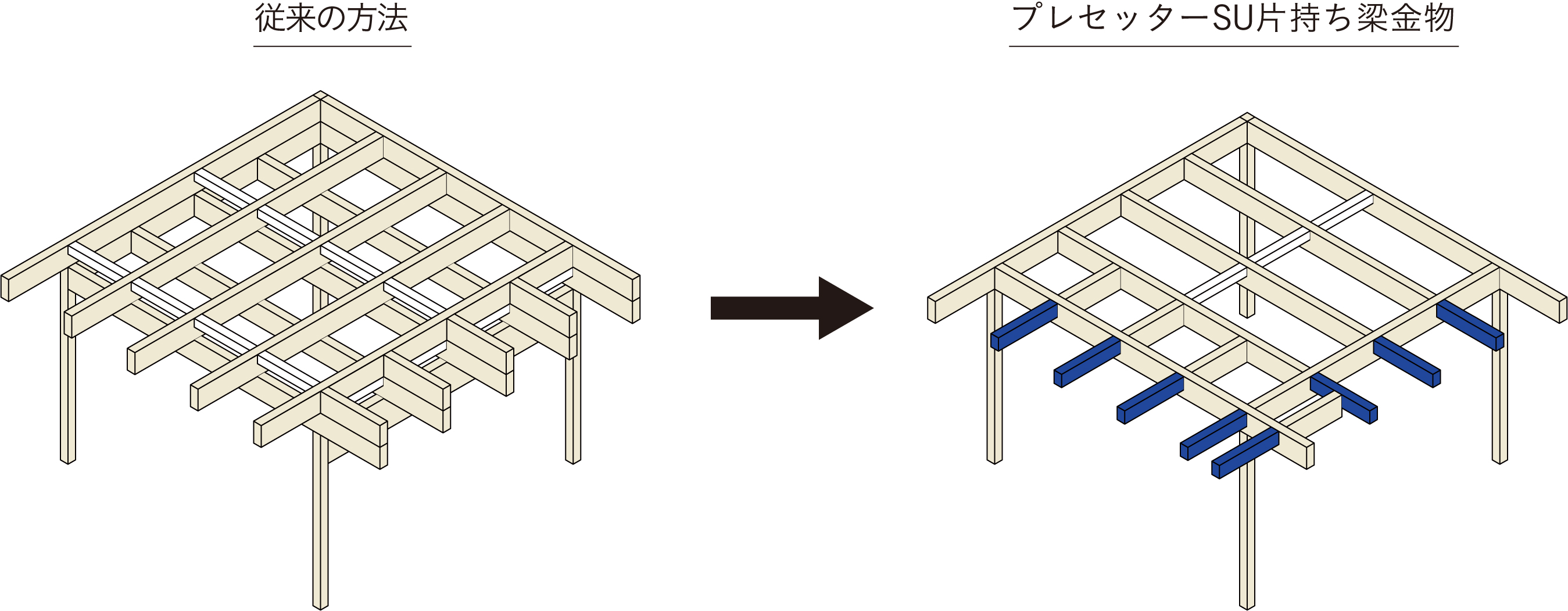

X方向とY方向の2方向にバルコニーを設置する場合




②大きな窓が設置でき、明るく開放的な空間設計
従来の方法では枕梁の梁成が大きく開口部の高さが低くなってしまったり、枕梁の梁成を小さくしようとすると開口部の幅も小さくなってしまいます。プレセッターSU片持ち梁金物を使用することで、持ち出し梁直下の柱や枕梁を設ける必要がないため、構造の制約が少なく、大きな窓を取り付けることができます。また、軒天まで窓を高くできるので、外観もスマートになります。

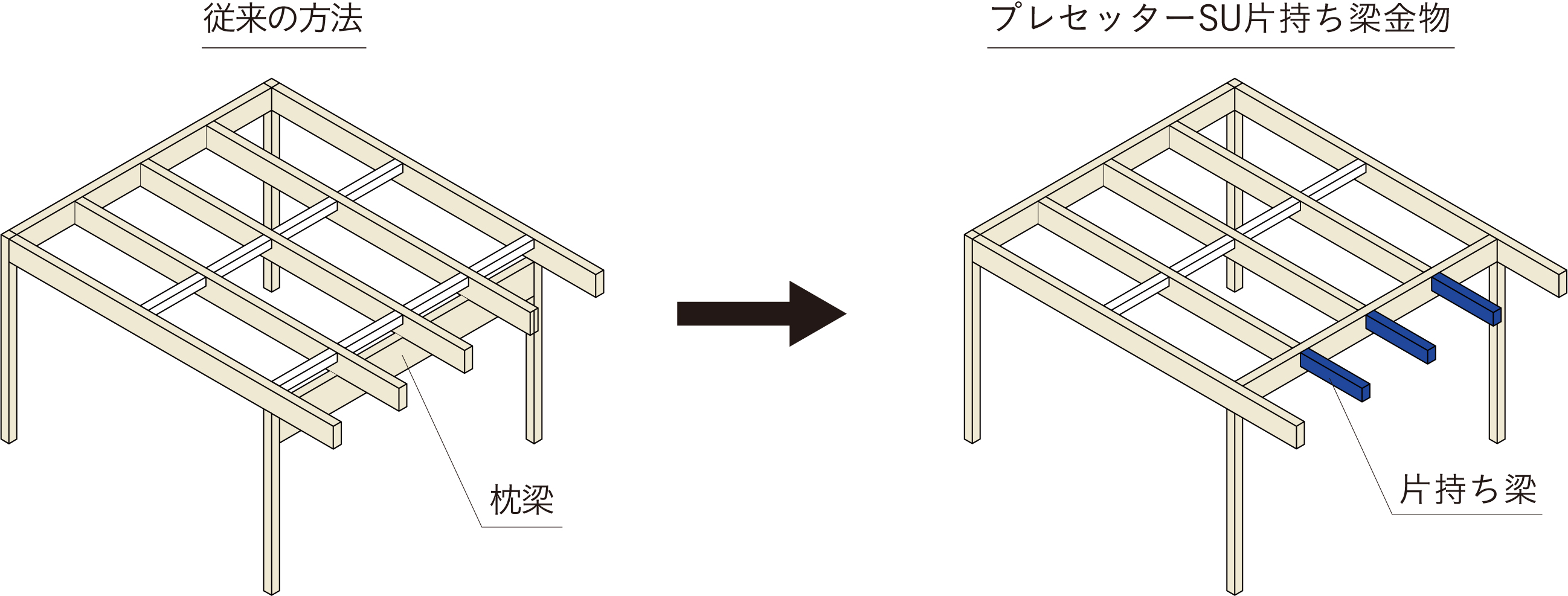

開口部の上にバルコニーを設置する場合




③シンプルな構造で設計が容易
梁方向にとらわれず、X方向Y方向どちらにもバルコニーを設置することができます。

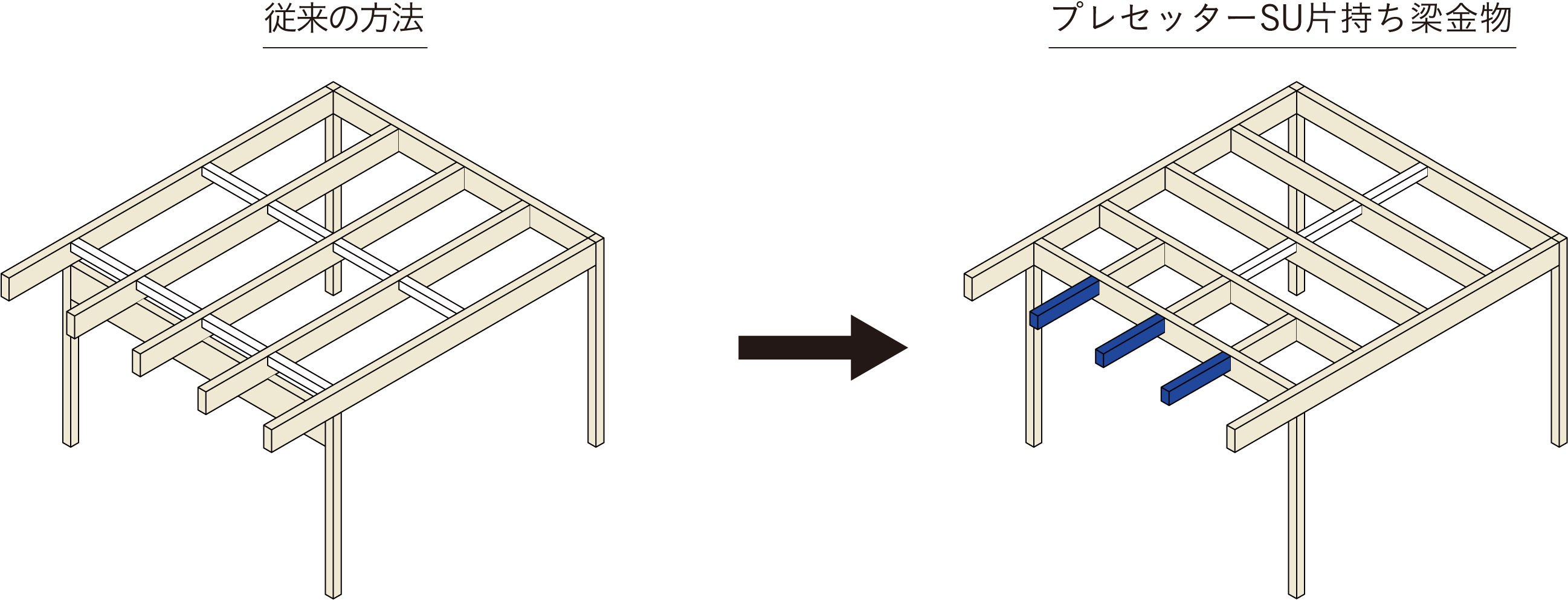

X方向にバルコニーを設置する場合




Y方向にバルコニーを設置する場合

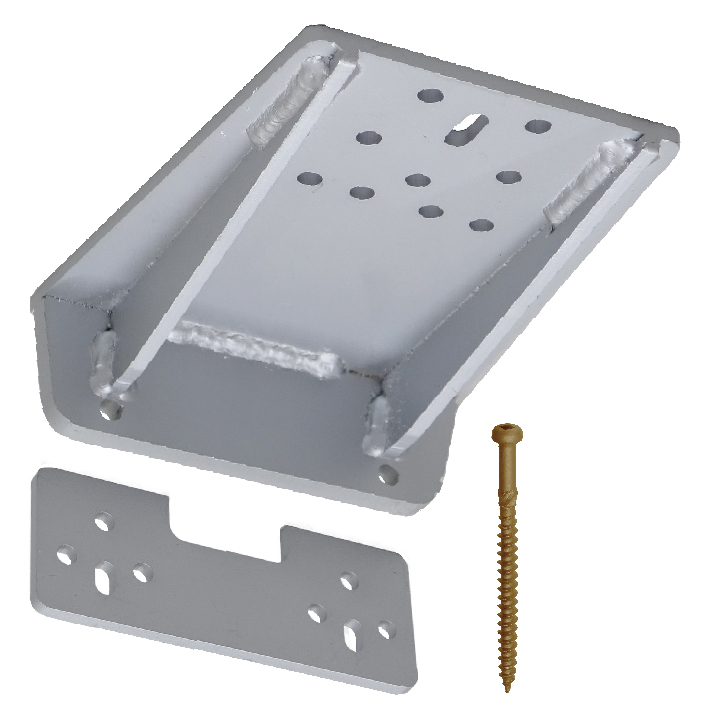

製品概要
製品
名称 プレセッターSU片持ち梁金物
型番/商品コード PS-SUC/307695
梱包 4セット/ケース
メーカー希望小売価格(税抜き) 7,000円/セット
発売日 2021年5月6日
材質 JIS G 3101 SS400
表面処理 プロイズ処理
付属品 ビスYPR-85(Mブロンズ)×72本
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-20-006
バルコニーの出(片持ち梁の寸法) 700mm 以上1000mm 以下


BXカネシンについて

BXカネシンは木造建築サポート企業として、そして社会の一員として、SDGs(持続可能な開発目標)のGOALへ、皆様とともに歩んでまいります。

製品ページリンク
プレセッターSU片持ち梁金物
