「MPオールスクリュー」が水平構面の評価を取得!木造軸組工法の床・天井・屋根等でCLTパネルが使用可能に。

製品情報 2021.11.01

BXカネシン株式会社(代表取締役:二村一久)は、木材同士を接合するビス「MPオールスクリュー」で水平構面の評価を取得しました。「MPオールスクリュー」はCLTパネルや集成梁を引き寄せて接合するビス。本評価の取得により、木造軸組工法の床・天井・屋根等でCLTパネルの使用が可能となります。


MPオールスクリュー水平構面の特長

⓵明確な耐力数値
耐力数値が明確になったことで、CLTパネルを木造軸組工法の水平構面を構成する部材として使用できるようになりました。明確な耐力で設計の検討がしやすく、CLTパネルは合板に比べて高耐力かつ、あらわしで使用する場合優れた意匠性を発揮するため、プランの自由も広がります。

使用環境Ⅱ  短期許容せん断耐力 6.7 kN/m
使用環境Ⅲ  短期許容せん断耐力 8.4 kN/m

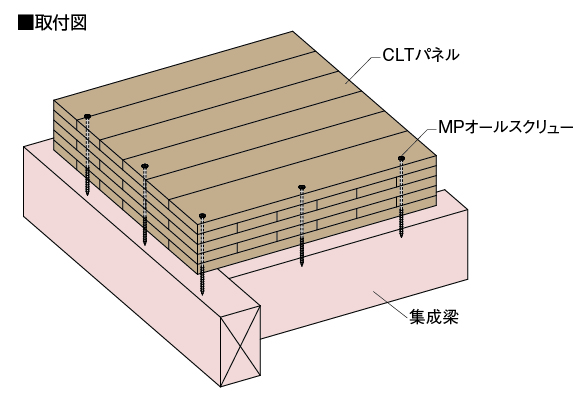

⓶CLTパネルと梁を緊結

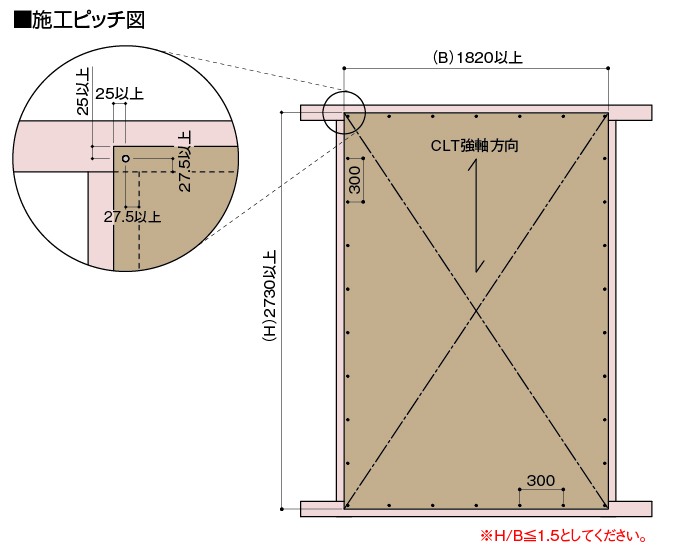

本製品はCLTパネル1820mm×2730mm以上(厚さ90mmまたは150mm)を梁の上へ配置し固定します。

(単位:mm)


③設計・施工マニュアルを配布
ホームページで設計・施工マニュアルを配布しています。
https://www.kaneshin.co.jp/user/manual.php#m1000091
※初回のみユーザー登録が必要です。



製品概要
製品

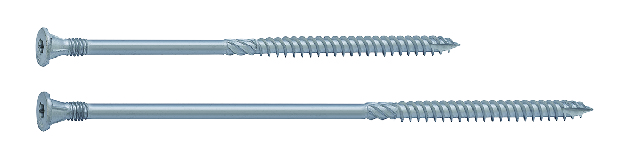

名称 MPオールスクリュー

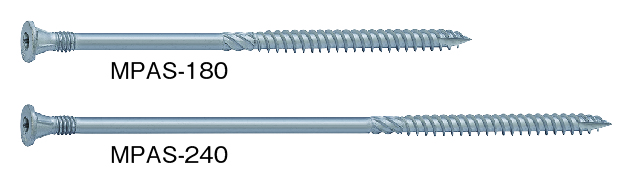

型番/商品コード MPAS-180/113510
MPAS-240/113530
梱包 100本/ケース(50本×2袋)※1ケース単位での出荷
メーカー希望小売価格
(税抜き)
MPAS-180⇒15,000円/ケース
MPAS-240⇒22,000円/ケース
短期許容せん断耐力 使用環境Ⅱ    6.7kN/m
使用環境Ⅲ    8.4kN/m
材質 JIS G 3508-1 SWRCHB320相当
表面処理 プロイズS処理
付属品 専用ビット(1ケースに1本)
承認等 ハウスプラス確認検査(株)評価書
HP評価(木)-19-017/HP評価(木)-20-040
※MPAS-300は、水平構面では使用できません。
