最大8mの大スパン構面を木造で実現!「MPブレースシート」新発売。 低コストと簡潔な設計施工を中・大規模木造建築で実現

製品情報 2021.11.16

BXカネシン株式会社(代表取締役:二村 一久)は、ポラスグループ 株式会社ポラス暮し科学研究所(代表取締役社長:小見 豊)と共同開発したブレース受け金物「MPブレースシート」を11月16日に発売しました。本製品はM18鉄筋ブレースを留め付け、高強度な水平構面を構成する金物です。最大8mの大スパン構面を木造で実現します。従来鉄骨造が採用されることの多かった大スパンを必要とする中・大規模建築(店舗、倉庫、事務所等)の木造化に適しており、BXカネシンでは本製品の販売を通して、木造の大スパン構面の標準化を提案し、鉄骨造から木造への切り替えを促進すると共に、木造建築金物の新たな市場開拓を進めてまいります。ポラスグループでは本製品を組み込み、中・大規模建築の請負受注とプレカット部材の受注を進め、鉄骨造から木造への切り替えを促進してまいります。





MPブレースシートの特長

①鉄筋ブレースでシンプルな水平構面を構成。鉄骨造に劣らない低コスト化、簡潔な設計・施工を実現。
従来の木造軸組構法では、柱の少ない大空間を実現する場合、コストや設計、施工の課題がありました。一般流通材を使用する場合は、コストは抑えられますが大空間の実現が難しく、大断面集成材を使用する場合は、大空間は実現できますがコストがアップします。また、梁や合板などの部材点数が多く、設計・施工にも手間がかかることから、大空間を必要とする中・大規模建築(店舗、倉庫、事務所等)は、コスト・設計・施工でメリットのある鉄骨造で建てられるケースが多くありました。

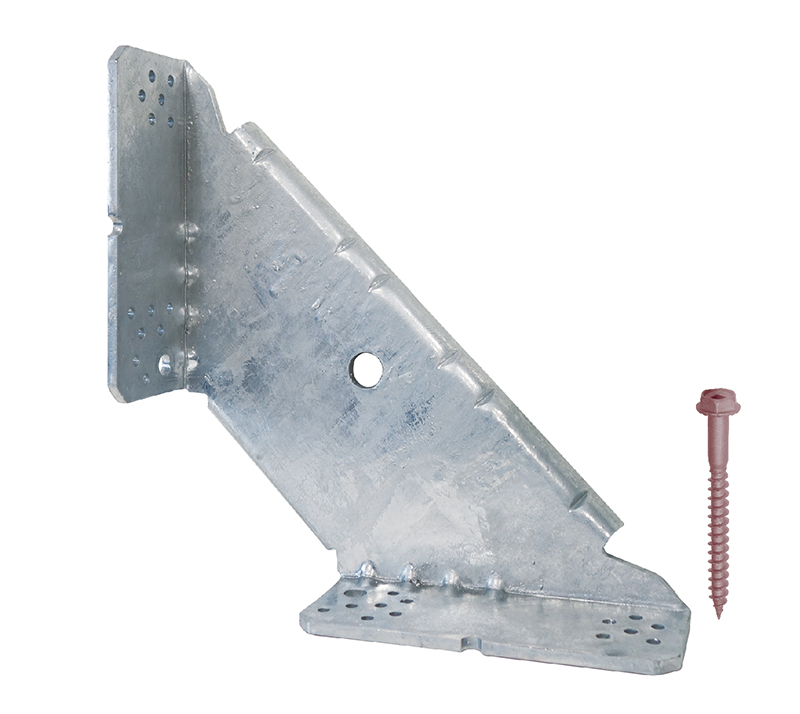

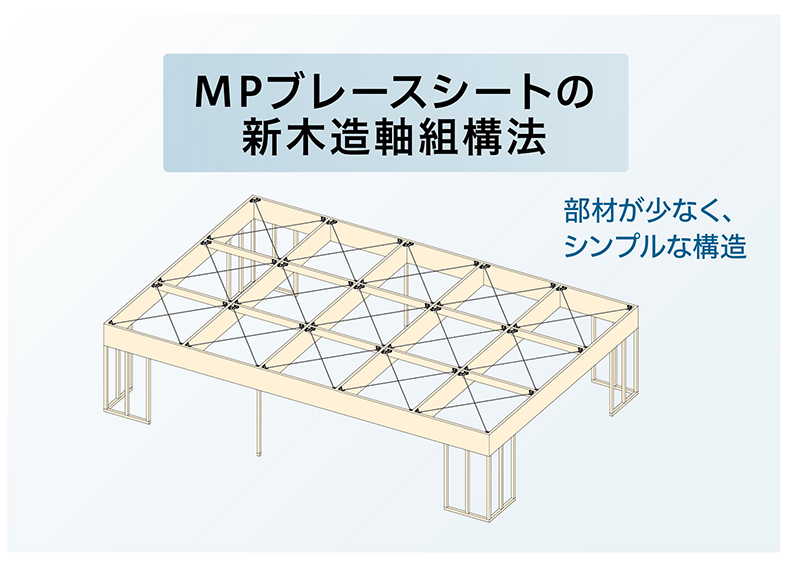

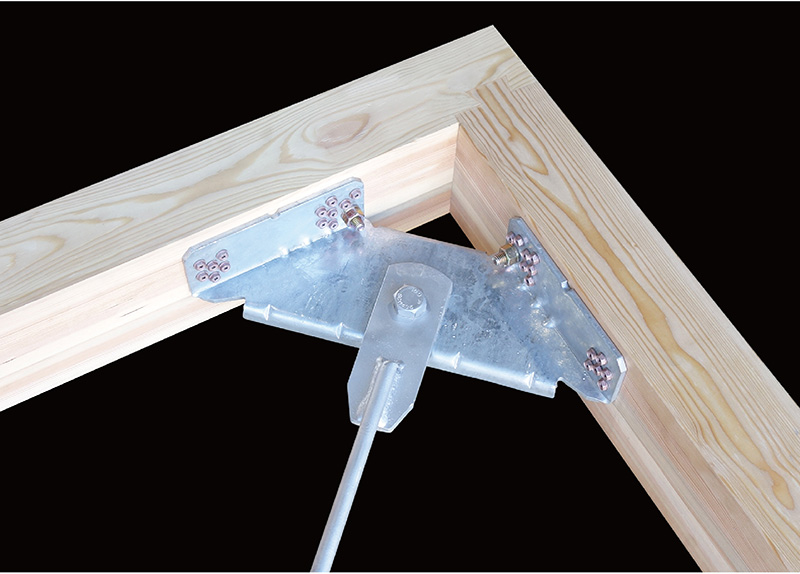

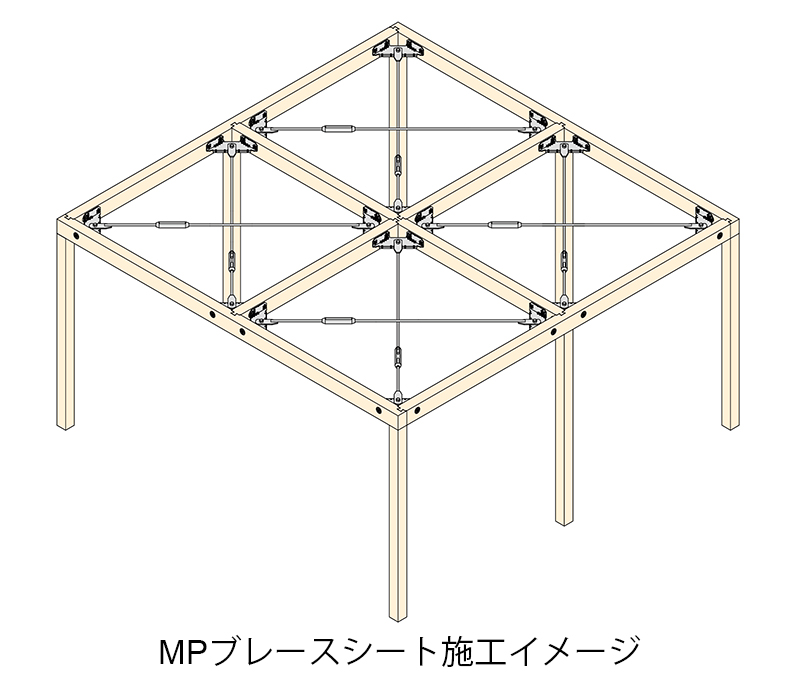

「MPブレースシート」は、木造軸組構法の水平構面に着目しました。梁や合板による細かな構成を高強度の鉄筋ブレースに置き換えることで、木造でも鉄骨造のようなシンプルな構造で大空間を実現します。大断面集成材の梁や合板などの部材点数を削減できることから、従来の木造軸組構法よりも低コストかつ簡潔な設計・施工が可能です。


■建物の外形が24m×48mの平屋店舗建設時の比較

(ポラス暮し科学研究所調べ)

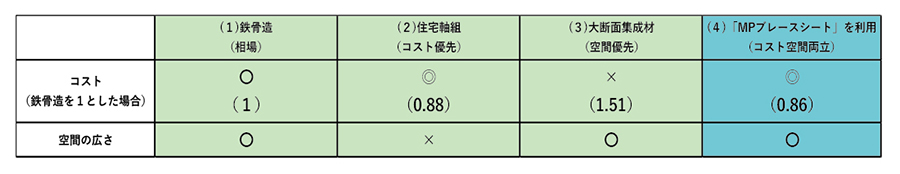

【「MPブレースシート」(鉄筋ブレース)によるコスト効果についての概念図】

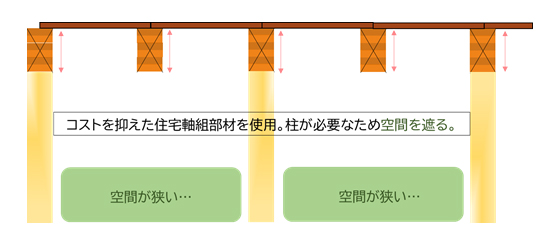

図.1 (2)住宅軸組(コスト優先)

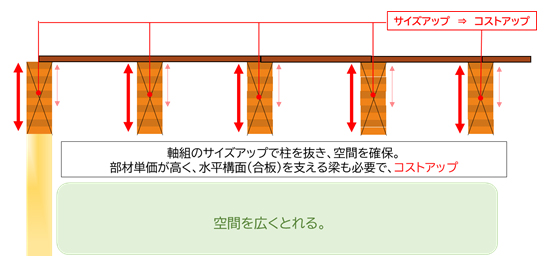

図.2 (3)大断面集成材(空間優先)

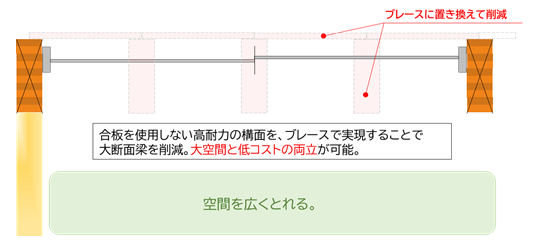

図.3 (4)「MPブレースシート」を利用(コスト空間両立)

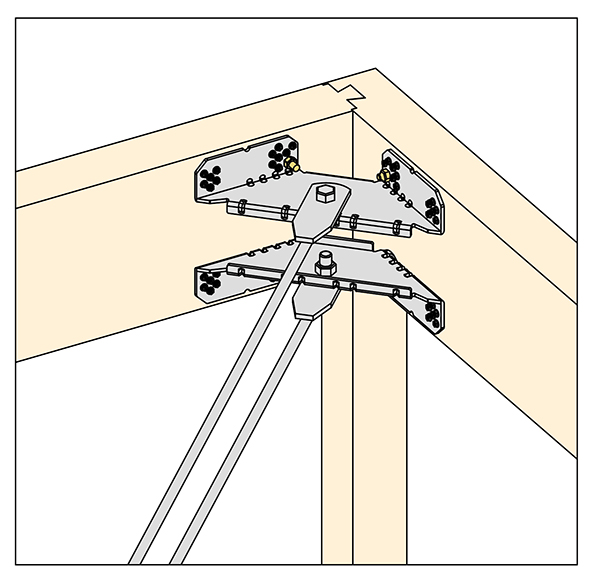

②最大8mの大スパンが実現可能。上下二段使いの床倍率は最大18.8倍。
スパン1,820~8,000mm(形状比 1:1~1.2)の水平構面に対応し、1構面で上下二段使いが可能です。一段使いで床倍率1.2~9.4倍を有し、二段使いでは床倍率が2倍になります。(最大18.8倍)


③鉄骨造設計者にも木造設計に取り組みやすい計算方法を整備
鉄骨造から木造への切り替えを検討しやすいよう、鉄骨造設計者にも取り組みやすい計算方法を整備しました。
1)鉄骨造と同様に、接合部で降伏せず鉄筋ブレースで降伏する設計となっている。(保有耐力接合)
2)床倍率換算だけではなく、鉄筋ブレースのままにモデル化できるため、FAP-3(株式会社構造システム)等の汎用解析プログラムでも検討が容易。
3)構造標準図を用意しており、納まりの検討・指示がしやすい。


④充実の設計支援ツール
BXカネシンホームページにて、以下の設計支援ツールをご用意しています。
・マニュアル    ・構造標準図
・設計ツール    ・積算ツール
https://www.kaneshin.co.jp/products/productsd.php?icd=1001057#doc
※一部ツールのダウンロードは初回のみユーザー登録が必要です。

製品概要
製品
名称 MPブレースシート
型番/商品コード MP-BS/909120
梱包 1セット(1構面分)
※1セットでご注文いただくと、3梱包にわかれて納品されます。
メーカー希望小売価格
(税抜き)
68,000円/セット
短期許容引張耐力 51.8kN
終局引張耐力(Pu) 84.7kN
材質 JIS G 3101 SS400
表面処理 JIS H 8641(溶融亜鉛めっき)HDZ35

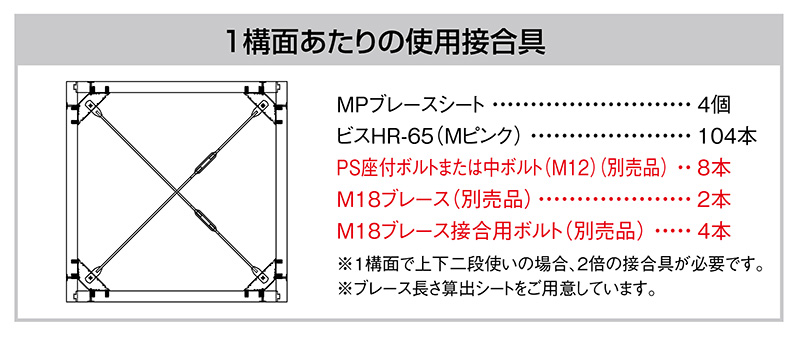

セット構成 MPブレースシート×4個
ビスHR-65(Mピンク)×120本
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-20-036


※本体と付属のビス以外は別売品です。
