複数使いが可能!200kN対応の高耐力柱脚金物「MP柱脚システム」新発売

製品情報 2022.07.01

BXカネシン株式会社(代表取締役:二村一久)は、200kN対応の高耐力柱脚金物「MP柱脚システム」を7月1日に発売しました。本製品は、AIJ規準等の計算指針に準拠した計算金物です。計算金物のため、複数使いの検討が容易で、2個使いでは200kNの引張耐力を有します。耐力だけでなく、柱断面、樹種も選択して組み合わせることができ、試験金物に比べて汎用性が高く、MP木造建築で必要になりうる様々なケースに対応します。
※「木質構造設計規準・同解説-許容応力度・許容耐力設計法-」2006年版((一社)日本建築学会)





MP柱脚システムの特長

①200kN対応。様々な樹種・耐力・柱断面の組合せが可能。

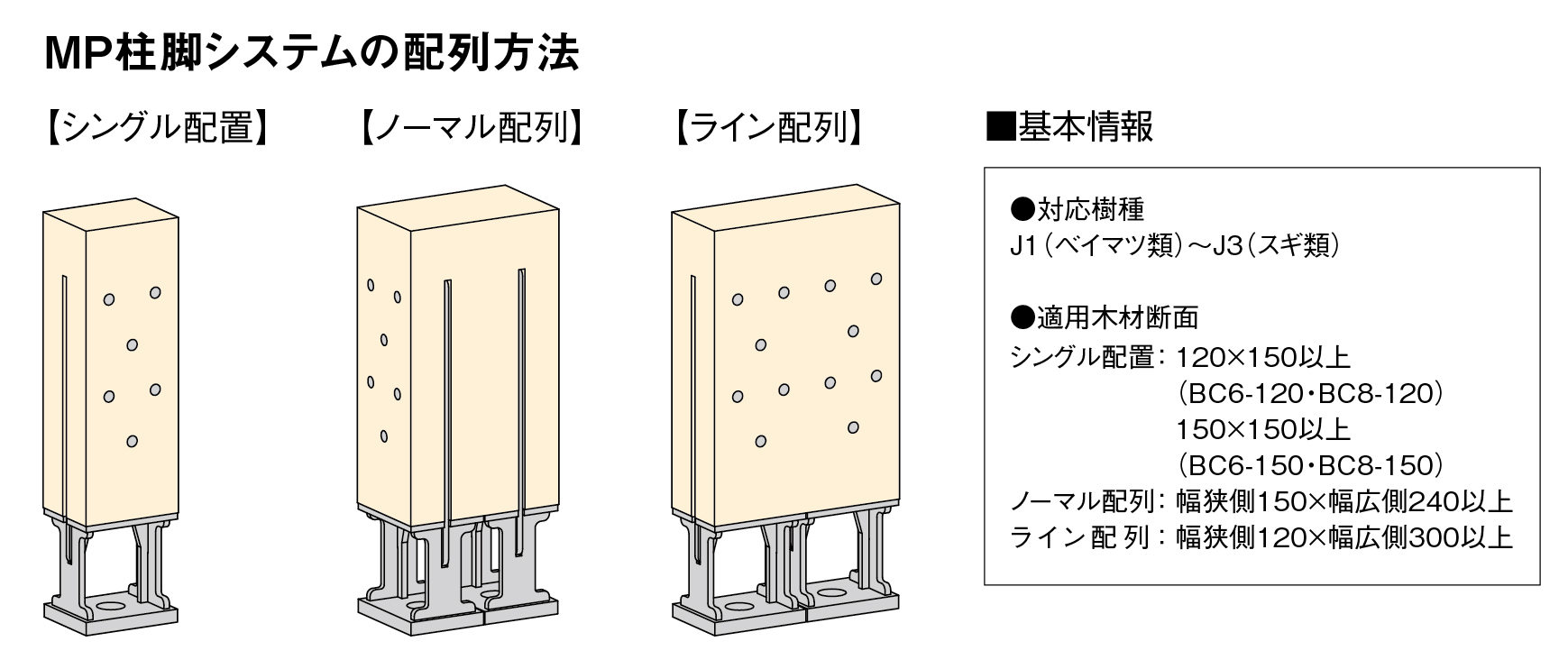

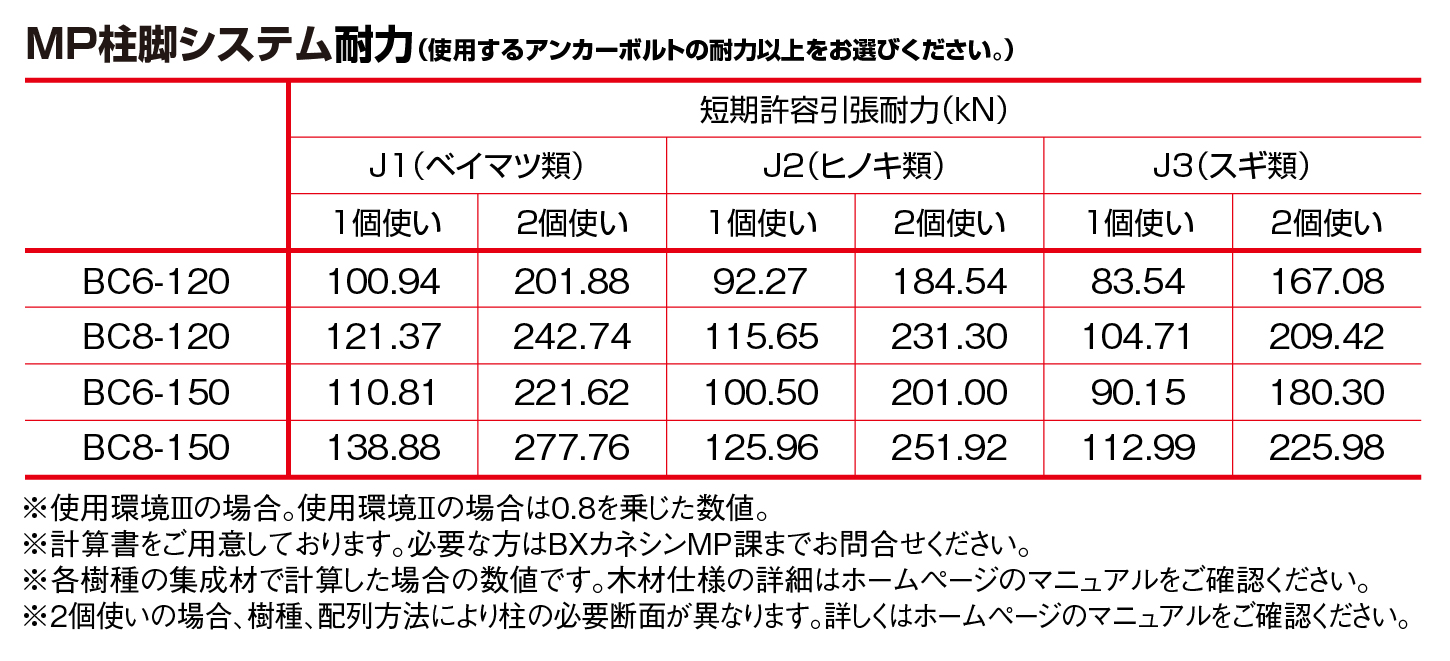

AIJ規準等の計算指針に準拠した計算金物のため、必要条件によって樹種・耐力・柱断面を組み合わせてご使用いただけます。樹種はJ1(ベイマツ類)・J2(ヒノキ類)・J3(スギ類)に対応し、引張耐力は1個使いで100kN、2個使いで200kNを有します。柱断面は本体の配列方法により、複数から選択が可能です。





②設計手間を削減
柱脚の引張力が大きいMP木造建築では、既製品の接合金物では耐力が足りず、製作金物を検討する場合がありますが、本製品は事前に耐力計算済みのため、製作金物を設計する必要がなく、設計手間を削減できます。

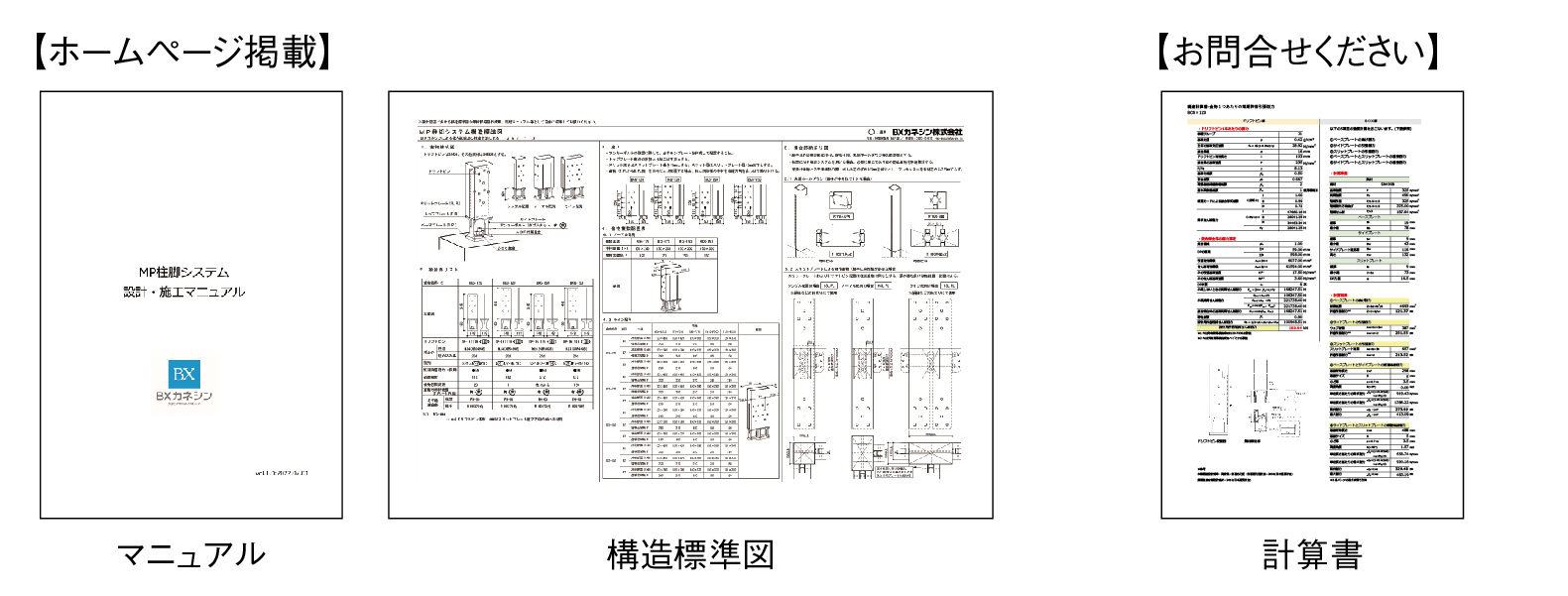

BXカネシンホームページに、設計支援ツールとしてマニュアル、構造標準図をご用意しています。計算書が必要な方はBXカネシンMP課までお問合せください。

▶マニュアルはこちら
▶構造標準図はこちら
※ダウンロードは初回のみユーザー登録が必要です。




③建築計画の自由度が向上

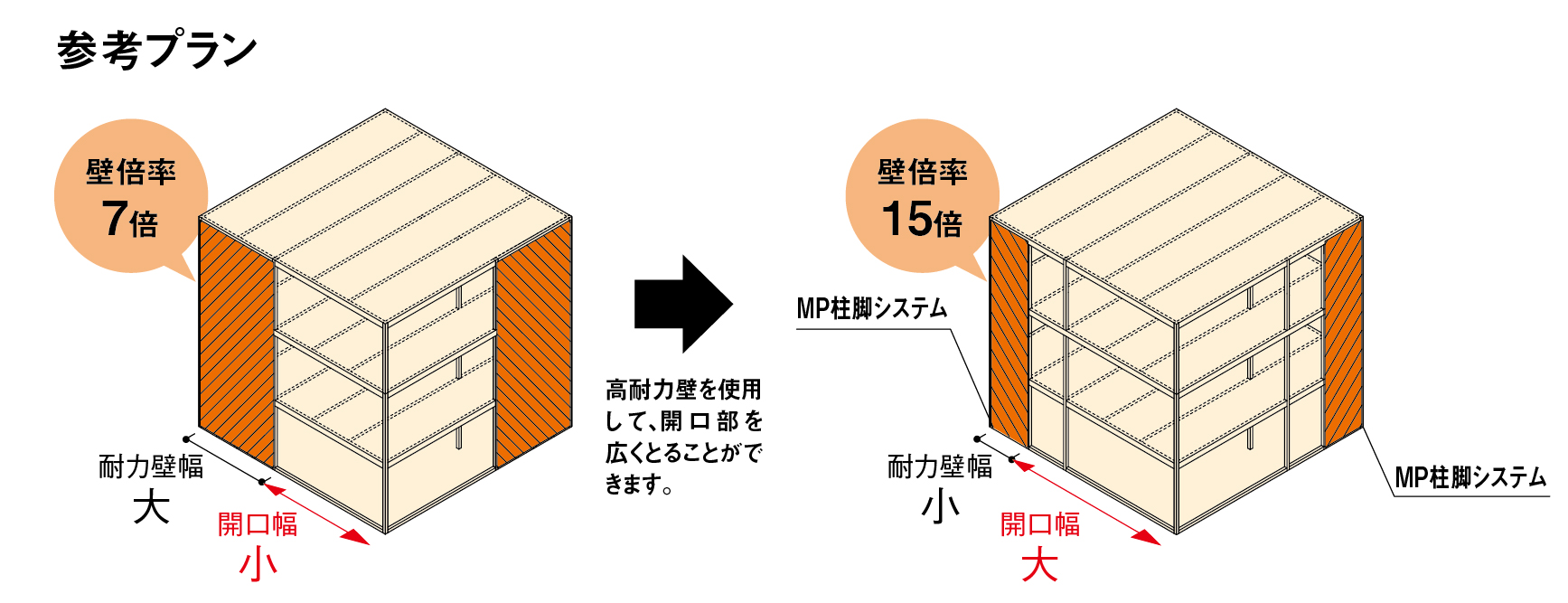

高い引張耐力と剛性を有する柱脚金物のため、壁倍率7倍を超える高耐力壁でも安心してご使用いただけます。高耐力壁を用いると、参考プランのような開放的な空間設計が可能になります。




製品概要

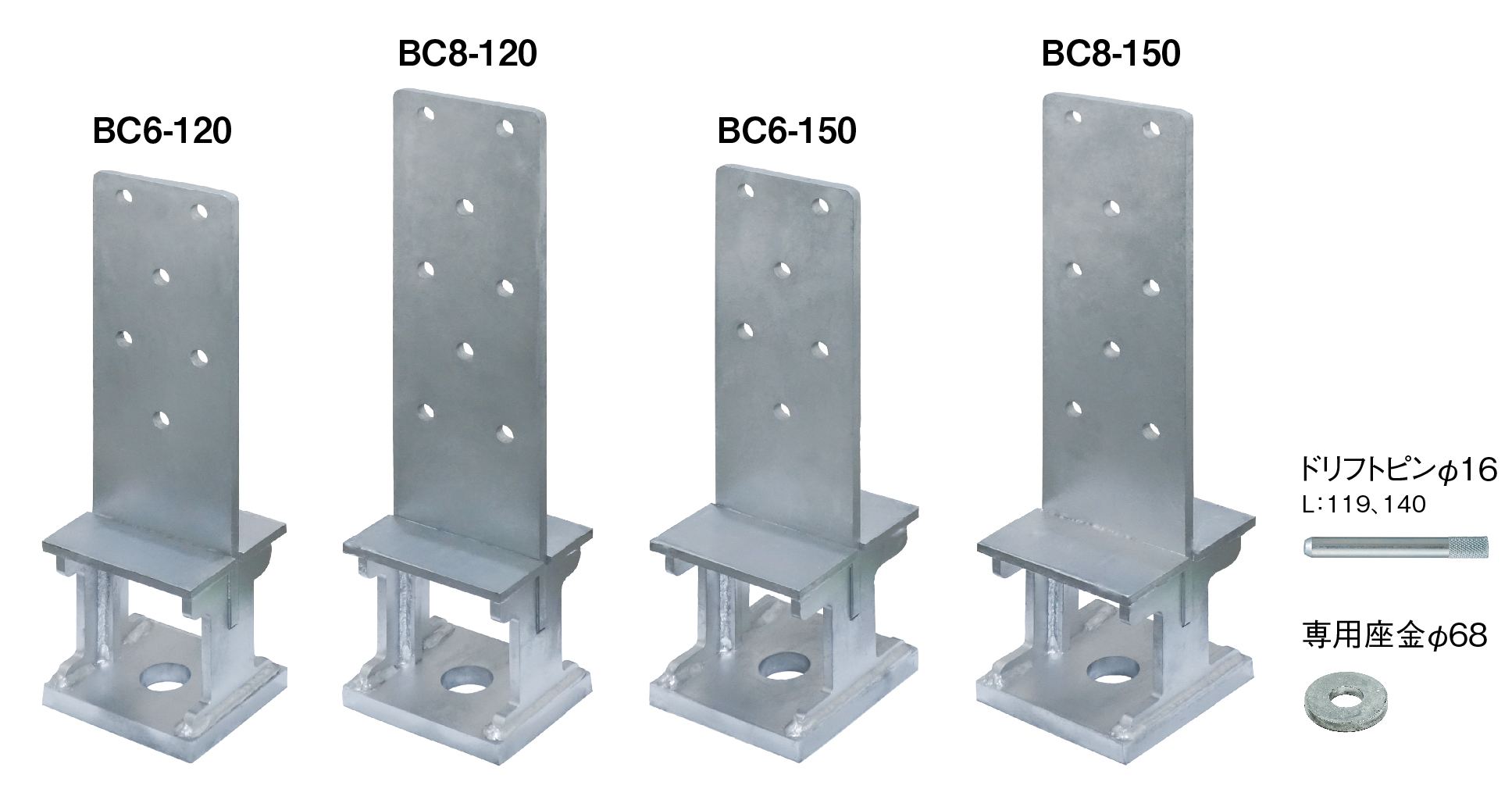

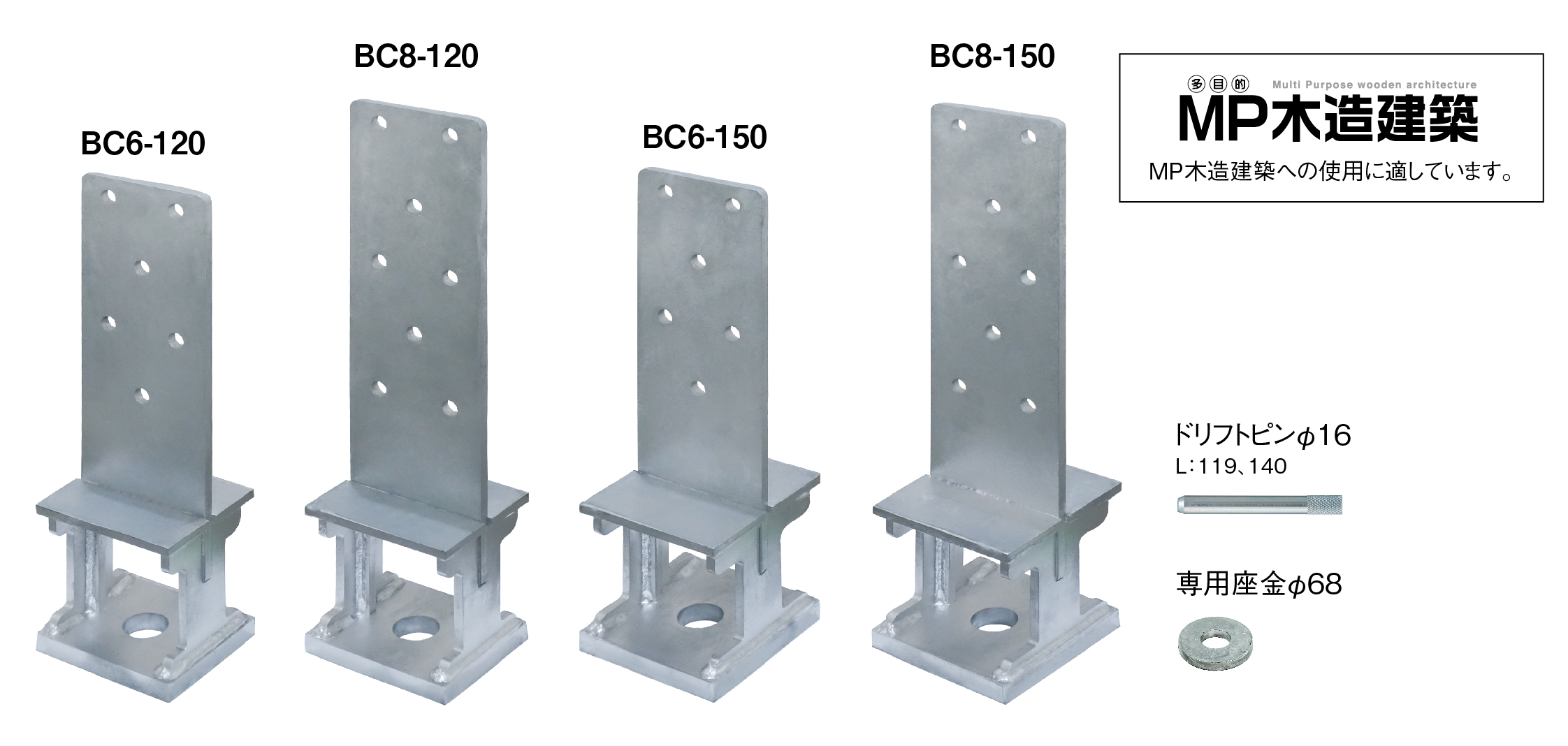

製品
名称 MP柱脚システム
型番/商品コード BC6-120/910200
BC8-120/910210
BC6-150/910220
BC8-150/910230
梱包 1個
メーカー希望小売価格 オープン価格
発売日 2022年7月1日
材質 本体:JIS G 3136 SN490B 座金:JIS G 3101 SS400
表面処理 JIS H 8641(溶融亜鉛めっき)HDZT77
付属品 BC6-120/ドリフトピンL119×6本、専用座金φ68×1枚
BC8-120/ドリフトピンL119×8本、専用座金φ68×1枚
BC6-150/ドリフトピンL140×6本、専用座金φ68×1枚
BC8-150/ドリフトピンL140×8本、専用座金φ68×1枚
承認等 AIJ規準等により短期許容耐力を算出
※納期を確認してください。
