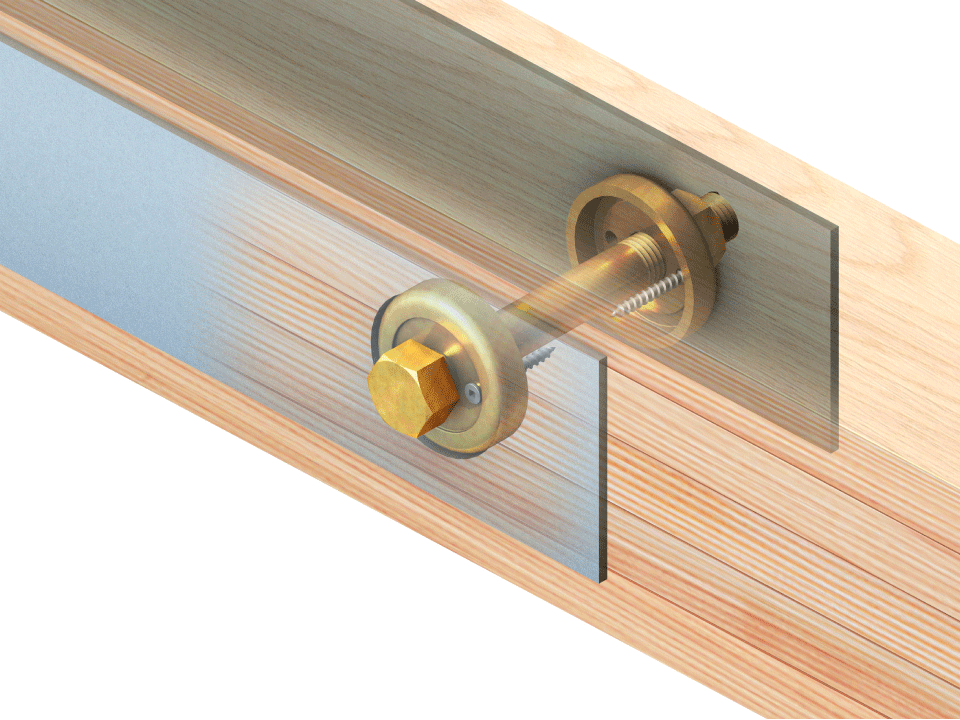

ＢＸカネシン株式会社（代表取締役：二村一久）は、ボルト接合のせん断耐力を向上させる掘り込みジベル「MPシアプレート67」「MPシアプレート102」を発売しました。



本製品は、主にトラス接合部や梁受け金物、柱脚金物の接合部で使用し、M20中ボルトで留め付けます。ボルト接合のせん断耐力・剛性を向上させるため、従来はドリフトピンやM12中ボルトで留め付けていた箇所を本製品に置き換えることで、ドリフトピンやボルトの施工本数、施工手間を削減することができます。高いせん断力を求められるMP木造建築での使用に適しています。


MPシアプレートの特長

①ＢＸカネシン社内試験によりAIJ規準^※のシアプレート以上の耐力性能を確認しています。
※「木質構造設計規準・同解説－許容応力度・許容耐力設計法－」2006年版（（一社）日本建築学会）


型番	基準せん断 耐力(kN)	繊維方向			繊維直交方向
		J1 （ベイマツ類）	J2 （ヒノキ類）	J3 （スギ類）	J1 （ベイマツ類）	J2 （ヒノキ類）	J3 （スギ類）
MPSP-67	長期	12.0	10.2	8.7	8.4	7.2	6.1
	中短期	17.4	14.9	12.6	12.2	10.4	8.8
	短期	21.8	18.6	15.8	15.3	13.0	11.1
MPSP-102	長期	20.6	ー	ー	14.4	ー	ー
	中短期	29.9	ー	ー	20.9	ー	ー
	短期	37.4	ー	ー	26.2	ー	ー

※繊維方向は、AIJ規準より耐力値を引用しています。繊維直交方向は繊維方向の0.7倍としています。
※ボルトは1本に対してMPシアプレートを2個取り付けた場合の、MPシアプレート1個当たりの耐力数値です。
※ＢＸカネシンは社内試験および計算により耐力検討を行い、上記以上の性能を有することを確認しています。


②設計者のアイデア次第で色々な接合部が考えらます。

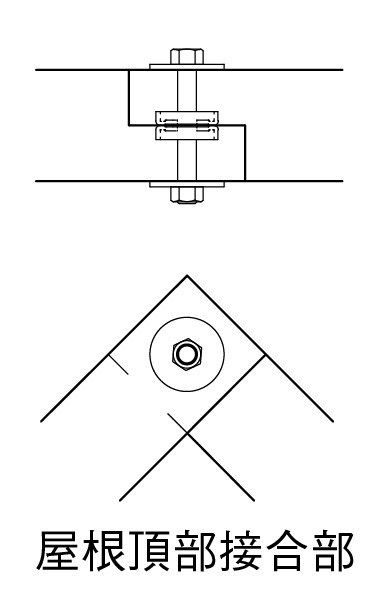

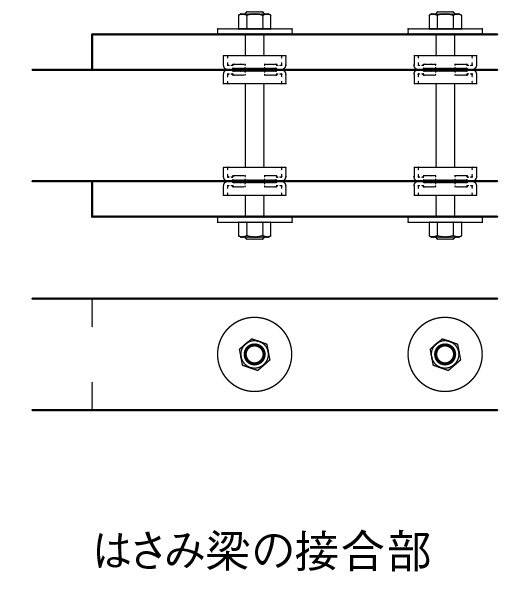

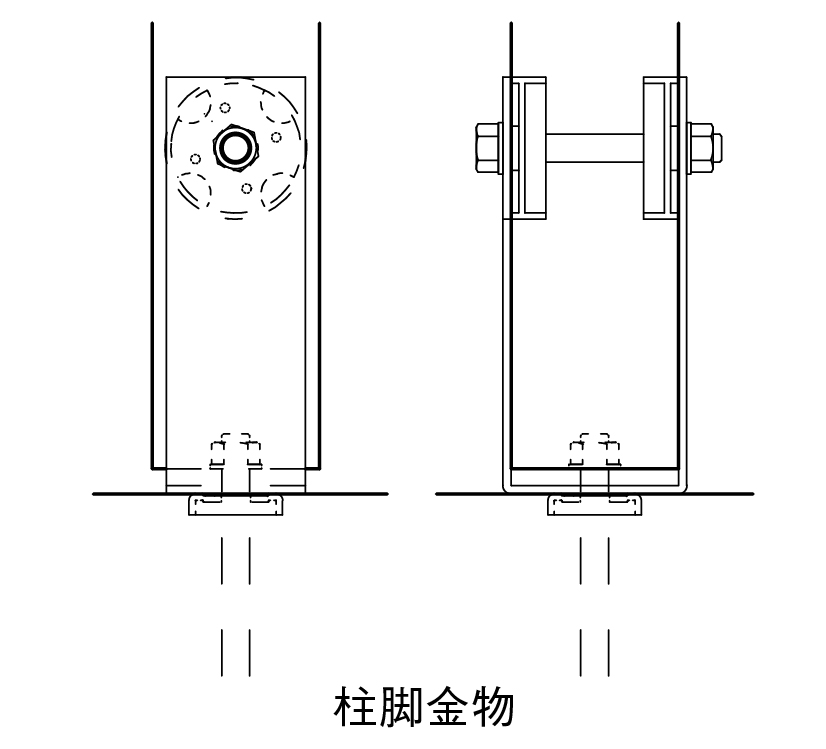

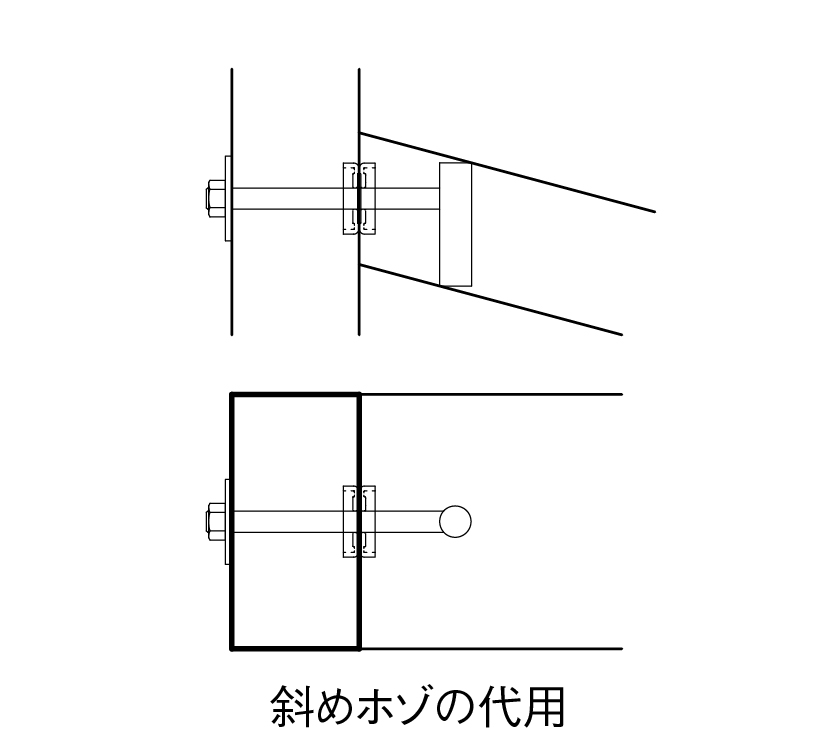

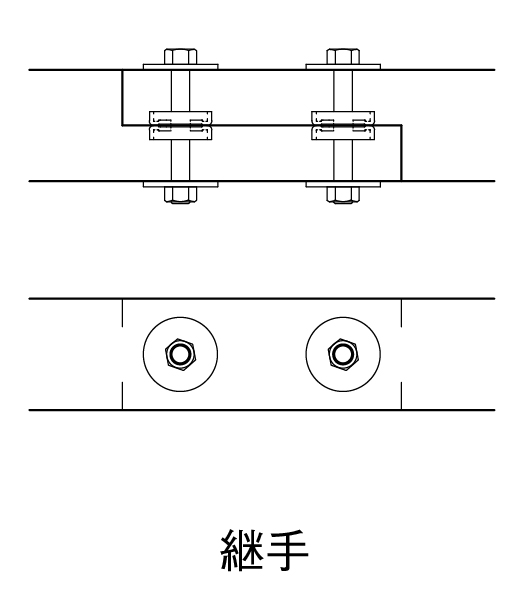

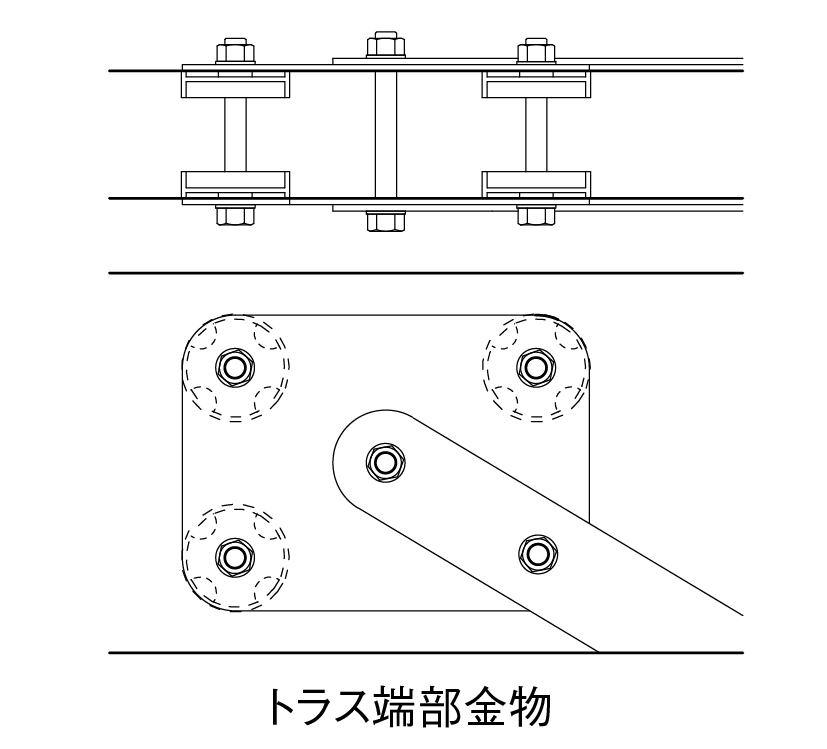

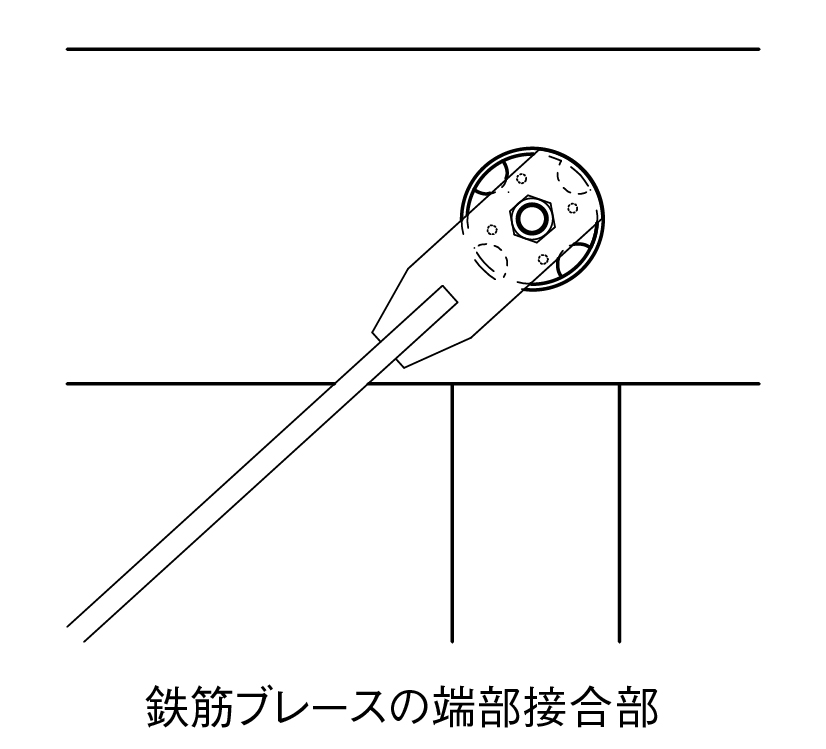

MPシアプレート納まり例






　　　　


製品概要

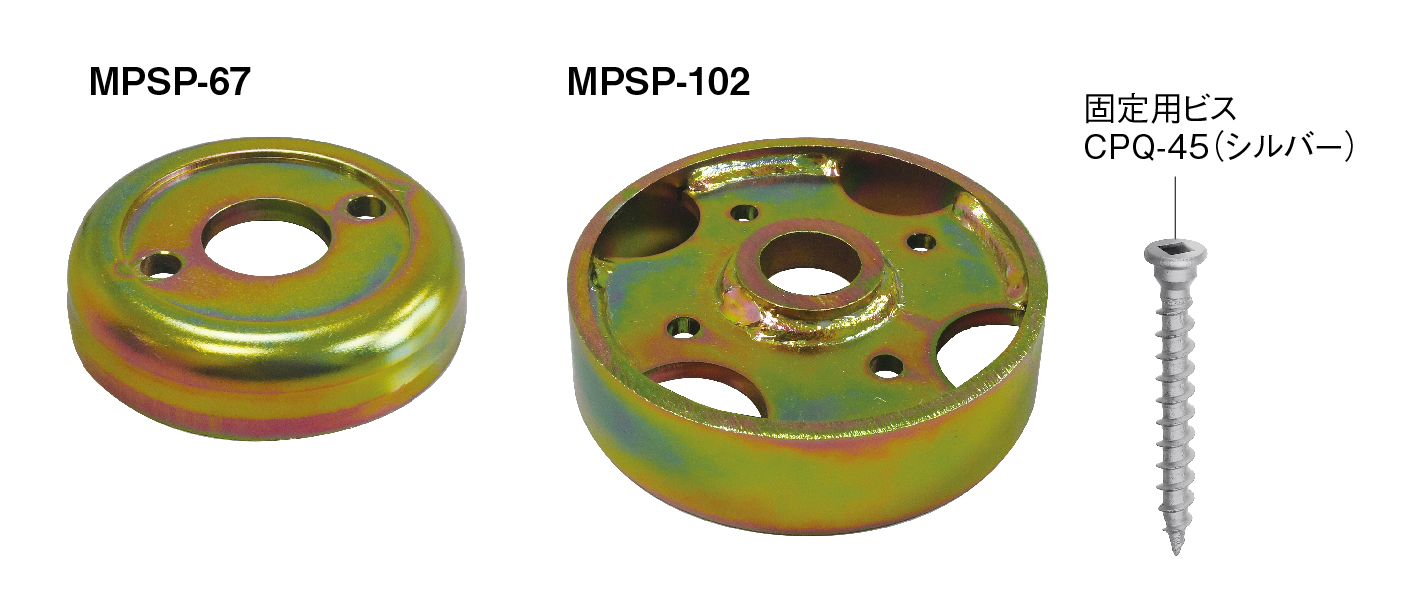

製品
名称	MPシアプレート67／MPシアプレート102
型番／商品コード	MPSP-67／600650 MPSP-102／600651
梱包	MPSP-67……50個／ケース MPSP-102……25個／ケース
メーカー希望小売価格	MPSP-67……1,000円／個 MPSP-102……4,800円／個
発売日	2022年9月1日
材質	MPSP-67……JIS G 3101 SS400 MPSP-102 …板部：JIS G 3101 SS400、内パイプ：JIS G 3445 STKM13A、外パイプ：JIS G 3444 STK400
表面処理	電気亜鉛めっき
付属品	MPSP-67……ビスCPQ-45（シルバー）×1本 MPSP-102 …ビスCPQ-45（シルバー）×2本

※木材の座掘りにはMPシアプレート専用加工錐（納期8週間以上）が必要です。詳しくはお問合せください。
