耐力・剛性が大幅にアップ!ロングスパンや多雪地域でもより使いやすく。「MPねじ接合システム type-L」新発売
製品情報 2024.07.08
BXカネシン株式会社(代表取締役:二村一久)は、各種トラスの接合や方杖に使用する「MPねじ接合システム type-L」を7月8日に発売しました。本製品は「MPねじ接合システム」の高耐力版で、耐力・剛性が向上したことにより、多雪地域でより使用しやすくなりました。

MPねじ接合システム type-Lの特長

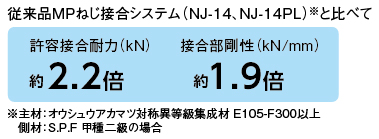

①従来品の特長はそのままに、耐力・剛性が大幅アップ。
主材を120幅とし、側材にB種構造用LVLを採用したことで、耐力と剛性を大幅にアップしました。従来品と同様、接合部は360度自由に構成でき、どの角度でも接合部の耐力と剛性が一定です。

②15mを超えるロングスパンのトラスに対応。多雪地域でもより使用しやすくなりました。

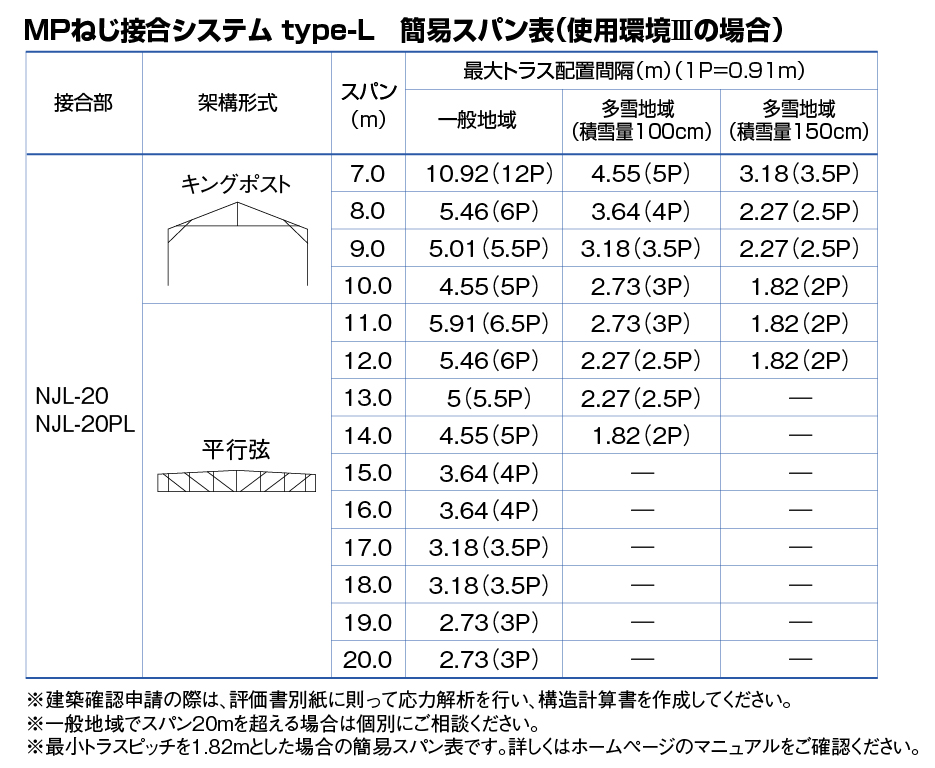

耐力と剛性の向上に伴い、15mを超えるロングスパンのトラスや、積雪100cmを超える多雪地域の荷重を支えるトラスにも使用可能になりました。簡易スパン表や架構例も多雪条件を考慮し、構造計画時にも使いやすいように更新しています。

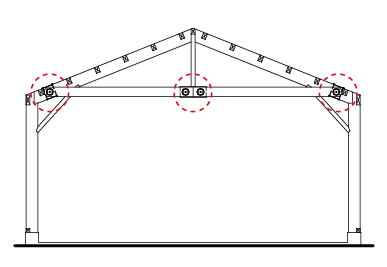

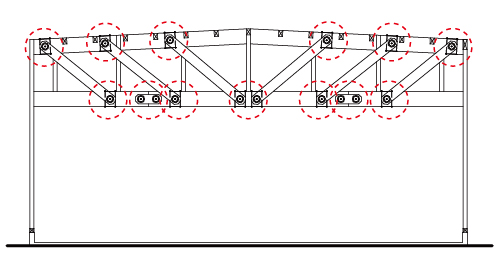

■架構例

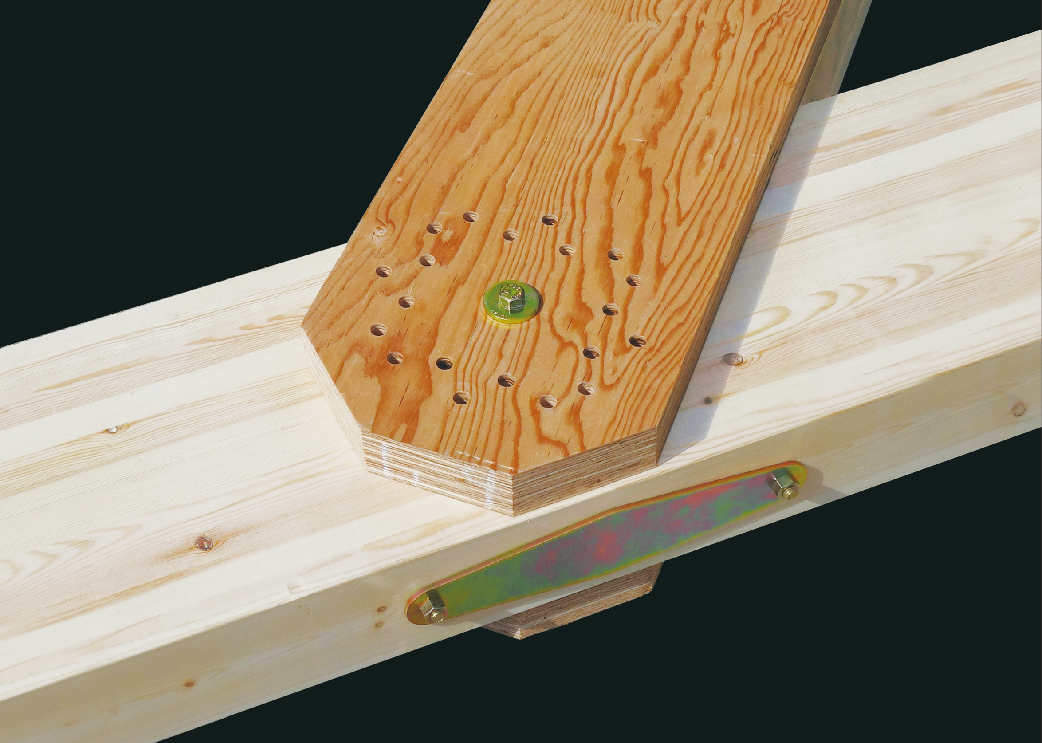

③木材のプレカット加工が容易
従来品と同様、接合部は専用の構造用ビスとボルトで構成します。木材の加工は端部カットと穴あけのみで、プレカット会社での加工が容易です。

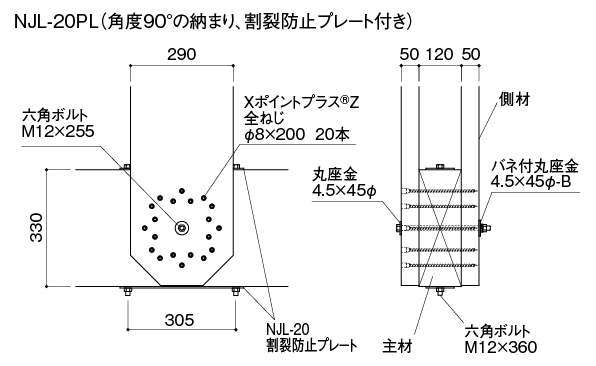

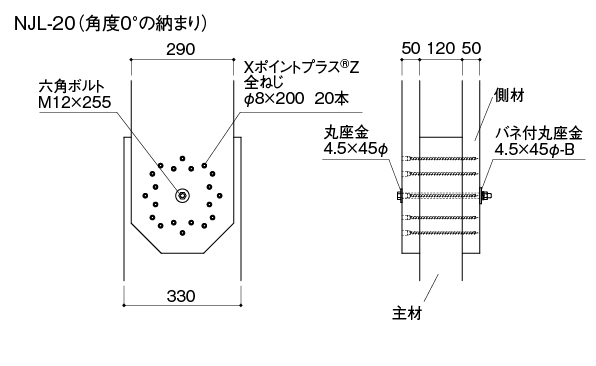

■取付例(主材の梁成330mmの場合)


④設計の安全性・信頼性を高める登録設計者制
本製品の設計には、WEB講習会受講による構造設計者登録が必要です。(施工者は登録不要)公開可能な登録設計者リストはホームページ上に掲載しており、実案件の際には正しい知識のある構造設計者に安心して構造設計をご依頼いただけます。非公開先についてもBXカネシンよりご紹介することが可能です。
※第一回目講習会は7月25日(木)に実施予定です。7月11日(木)よりBXカネシンホームページにてお申込みを受付けます。
⑤設計支援ツールの配布
設計に利用できる各種ツールをホームページ上で配布しています。
・MPねじ接合システムマニュアル type-L
・構造標準図
・架構詳細図例
・設計チェックシート
・簡易スパン表
製品概要
BXカネシンについて

BXカネシンは木造建築サポート企業として、そして社会の一員として、SDGs(持続可能な開発目標)のGOALへ、皆様とともに歩んでまいります。
製品ページリンク
・MPねじ接合システム type-L
●製品に関するお問合せ
BXカネシン株式会社 営業本部 特需営業部 MP課
Tel. 0120-106781 Tel. 03-3696-6781
フォームからのお問合せ

MPねじ接合システム type-Lの特長
①従来品の特長はそのままに、耐力・剛性が大幅アップ。
主材を120幅とし、側材にB種構造用LVLを採用したことで、耐力と剛性を大幅にアップしました。従来品と同様、接合部は360度自由に構成でき、どの角度でも接合部の耐力と剛性が一定です。

②15mを超えるロングスパンのトラスに対応。多雪地域でもより使用しやすくなりました。
耐力と剛性の向上に伴い、15mを超えるロングスパンのトラスや、積雪100cmを超える多雪地域の荷重を支えるトラスにも使用可能になりました。簡易スパン表や架構例も多雪条件を考慮し、構造計画時にも使いやすいように更新しています。

■架構例


③木材のプレカット加工が容易
従来品と同様、接合部は専用の構造用ビスとボルトで構成します。木材の加工は端部カットと穴あけのみで、プレカット会社での加工が容易です。
■取付例(主材の梁成330mmの場合)


④設計の安全性・信頼性を高める登録設計者制
本製品の設計には、WEB講習会受講による構造設計者登録が必要です。(施工者は登録不要)公開可能な登録設計者リストはホームページ上に掲載しており、実案件の際には正しい知識のある構造設計者に安心して構造設計をご依頼いただけます。非公開先についてもBXカネシンよりご紹介することが可能です。
※第一回目講習会は7月25日(木)に実施予定です。7月11日(木)よりBXカネシンホームページにてお申込みを受付けます。
⑤設計支援ツールの配布
設計に利用できる各種ツールをホームページ上で配布しています。
・MPねじ接合システムマニュアル type-L
・構造標準図
・架構詳細図例
・設計チェックシート
・簡易スパン表
製品概要
名称 | MPねじ接合システム type-L |
メーカー希望小売価格 | オープン価格 |
発売日 | 2024年7月8日 |

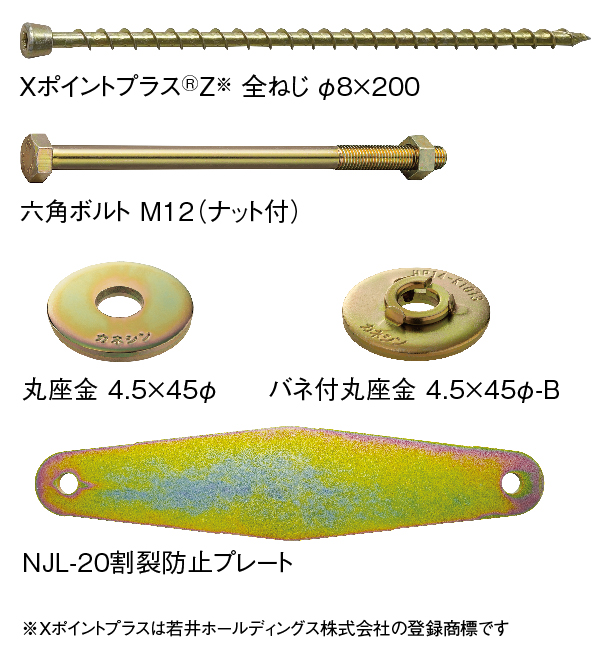

構成品 | ![]() |
承認等 | ハウスプラス確認検査(株)評価書 HP評価(木)-23-013 |
