「斜めビスホールダウン149」が「中大規模木造建築物の構造設計の手引き＜改訂第2版＞（黒本）」（著者：稲山正弘／彰国社発行）に掲載されました。
本製品は高耐力149kNまでの引抜きに対応するホールダウン金物です。今冬の発売を予定しており、発売までは特注品として対応いたします。詳しくは弊社MP課までお問合せください。

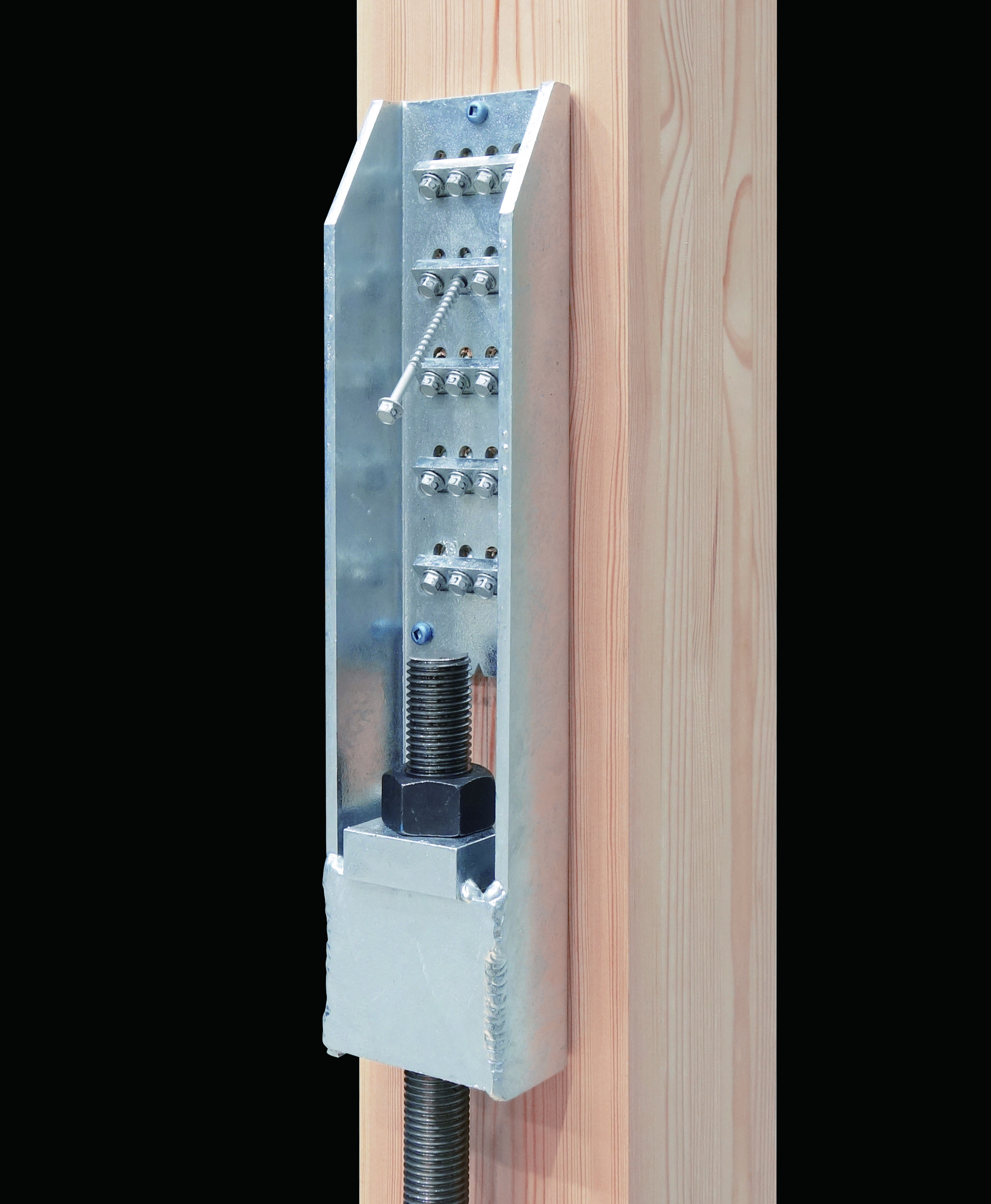

「斜めビスホールダウン149」
型番：MPNHD-149

製品特徴
・高耐力のホールダウン金物として使用可能
・斜めに打つ専用ビス（HK-150）により、高い引張性能とビス本数の削減を両立
・金物位置決め用ビス（YPR-135）により、施工位置に固定しやすく斜めビス打ち込み時の施工性を向上
・構造用両ねじアンカーボルトABR490を併用することでアンカーボルト先行降伏で設計可能

耐力

短期基準接合耐力（P0t）	初期剛性	終局耐力
149.2kN	33.4kN/mm	204.4kN

推奨アンカーボルト
構造用両ねじアンカーボルトABR490 M27（JIS B 1220）（短期許容耐力：149kN）

適用木材
オウシュウアカマツ 同一等級構成構造用集成材E95-F315以上　135×135mm以上

付属ビス
HK-150 × 20本　／　YPR-135 × 3本
