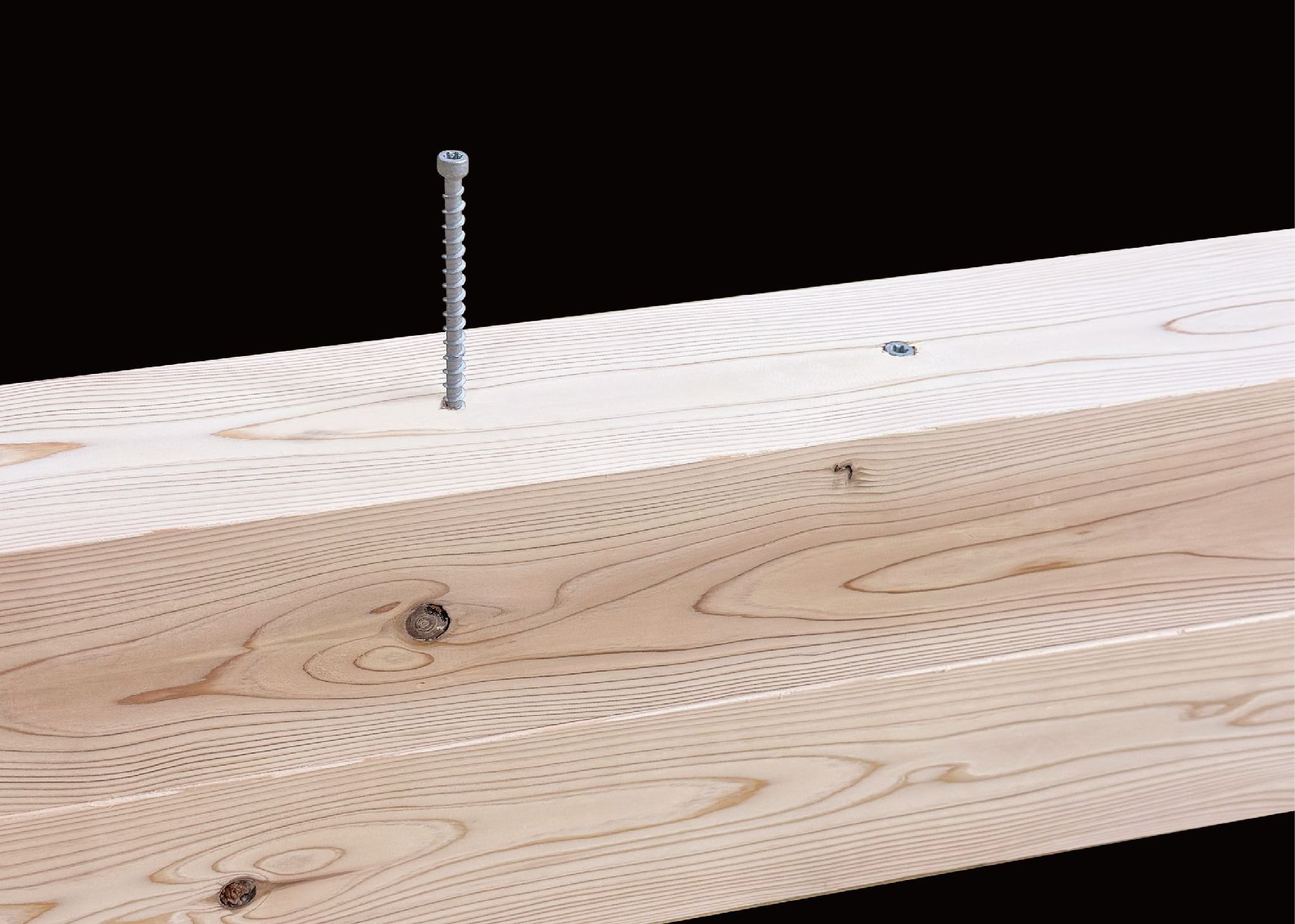

BXカネシン株式会社（代表取締役：夏目 正来）は、木材同士や木材と金物の接合に使用できる木質構造用ねじ「BXパイルパイクビス」を、10月1日に発売しました。

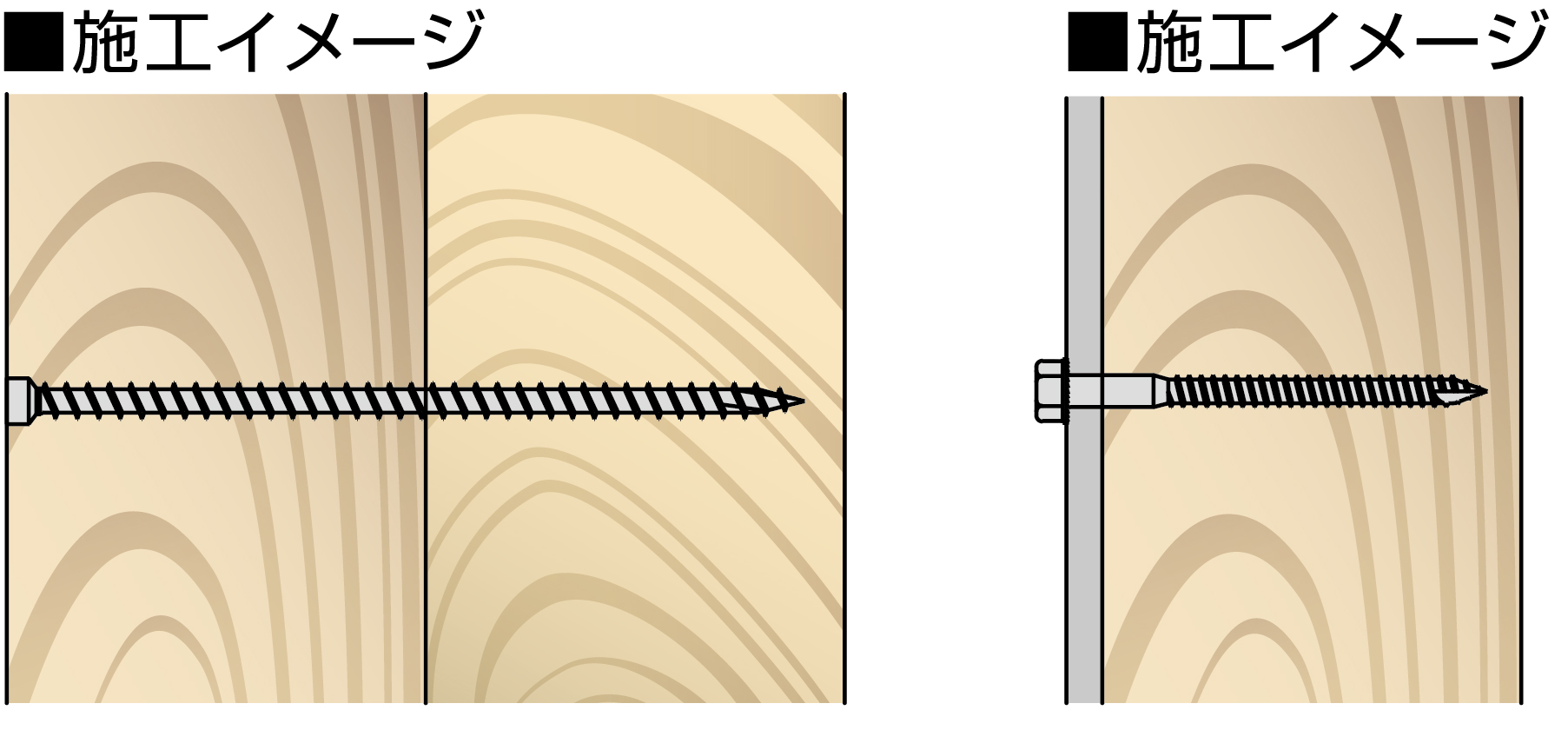

中・大規模木造建築では、コストや構造、安全性、意匠設計のバランスを考慮し、一部の木材加工をプレカット会社で行わず、現場で木材を束ねる・密着させる・支える・補強するといった使い方を自由に組み合わせるケースが増えています。従来、こうした接合にはボルトやドリフトピンが主に使用されてきましたが、「BXパイルパイクビス」を用いることで、ビス打ちのみで同様の接合が可能になります。
本製品は従来のボルトやドリフトピンでの接合と比べて、木材または金物とのクリアランスがなく、接合部のガタを最小限に抑えることができます。また木材の欠損が少なく、仕上がりがフラットで木材のあらわしにも適しています。木材同士の接合に加え、ボルトやドリフトピンでの接合と本製品を併用することで木材の割裂防止効果や、接合部のガタを抑える効果も期待できます。

全4種類をラインアップしており、各ビスに対して、引張・めり込み・せん断などの試験データを用意しているため、明確な耐力性能を確認できます。異なる種類のビスの組み合わせや、既製品・特注品との併用も可能で、設計者の自由なアイデアを実現可能にし、構造設計・意匠設計の幅を広げます。




　

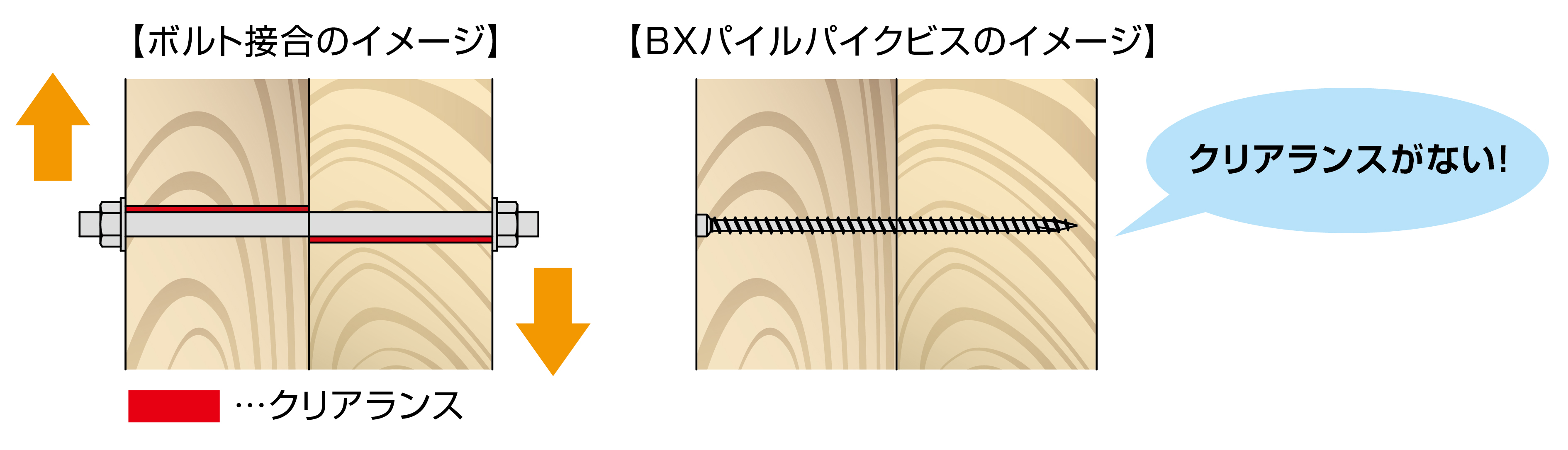

①ビス施工のためクリアランスがない
従来のボルトやドリフトピンでの接合では、木材孔や金物孔とボルトなどの間にクリアランスがありましたが、BXパイルパイクビスはビス接合のため、クリアランスがなく接合部のガタを最小限にできます。

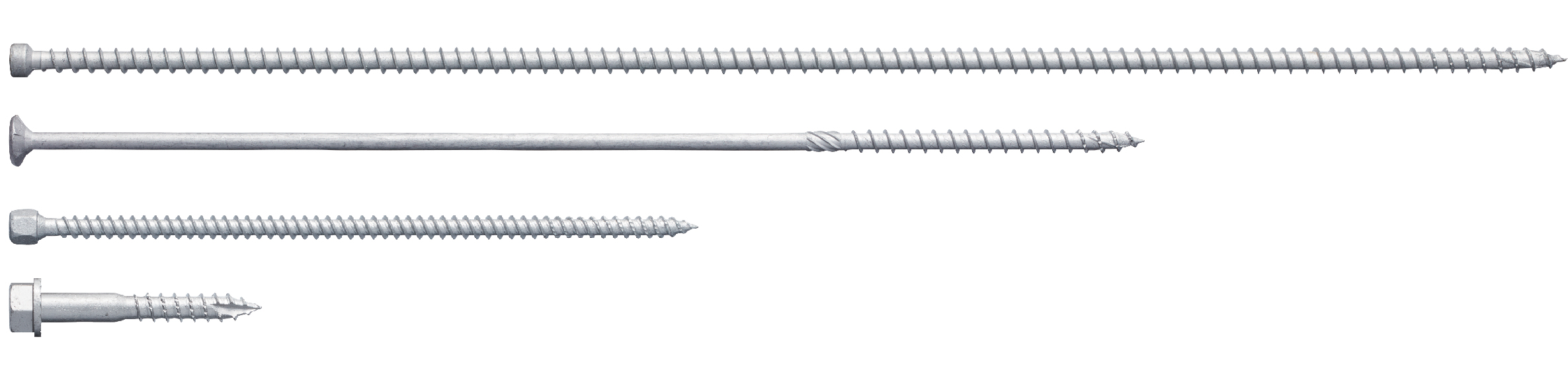

②全4種類をラインナップ、耐力確認済み
ビスは全4種類あり、用途によって使い分けが可能です。長さのラインナップも豊富で、長いビスは中・大規模木造建築での使用に適しています。各ビスに対して、引張、めり込み、せん断等の試験データを取り揃えており、ビス同士や他の接合具と組み合わせてご使用いただくことで、より多様な接合部に対応します。

●PPT9
太径全ねじにより高い引張力とせん断力を伝達可能。木材同士、ドリフトピンやボルト接合と併用した木材の割れ補強にも適しています。（全18サイズ、長さ110～520mm）



●PPF8
太径半ねじにより高い引張力とせん断力を伝達可能。皿頭形状によりフラットな仕上がりとめり込み面積による引張性能の向上を両立しています。半ねじと皿頭により木材同士の引き寄せ性能に優れており、全ねじ（PPT9等）と組み合わせて使用することで、全ねじ打ち込み時に生じやすい木材同士の隙間防止にも効果を発揮します。（全11サイズ、長さ110～380mm）



●PPH6
細径全ねじにより高い引張力を伝達可能。木-木同士、ドリフトピンやボルト接合と併用した場合の木材の割れ補強にも適しています。2条ねじを採用しており、打ち込みスピードが早く施工性に優れています。（全3サイズ、長さ110～170mm）

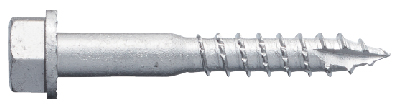

●PPFH8
φ8の太径軸部により高いせん断力を伝達可能。フランジ付き六角頭形状により高い引張力も伝達可能です。ネジ部の「ノッチ」は打ち込みによる摩擦を軽減し施工性を向上します。ビットまたは六角ソケットで打ち込みます。（全4サイズ、長さ60～125mm）

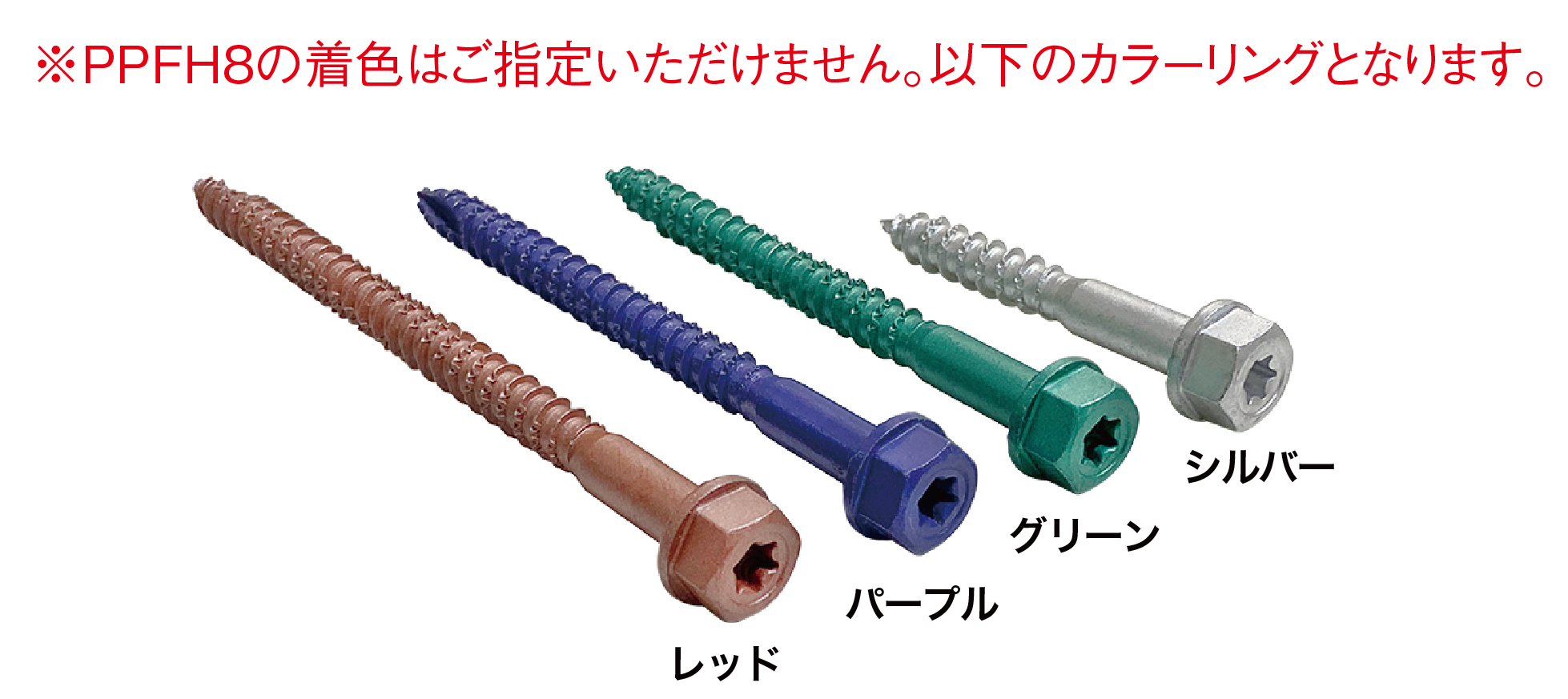

③特注でカラーリングが可能
標準色はシルバーですが、特注対応としてサイズや種類別に着色が可能です。色分けを行うことで、施工間違い防止や施工後の正誤確認が容易になります。
※特注のカラーリングには別途費用と納期がかかります。詳しくはお問合せください。

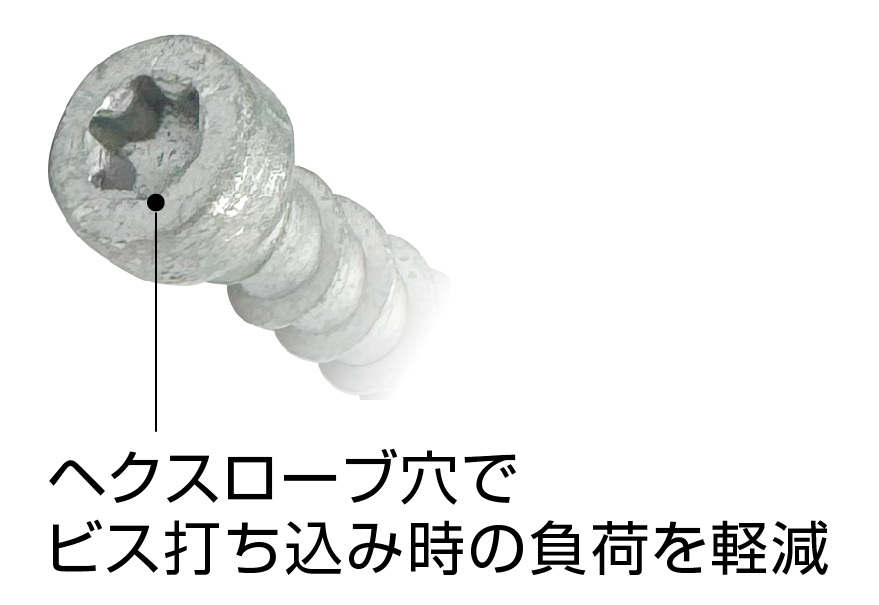

④へクスローブ穴を採用
高いトルクでもビスの打ち込みが可能なヘクスローブ穴を採用しています。

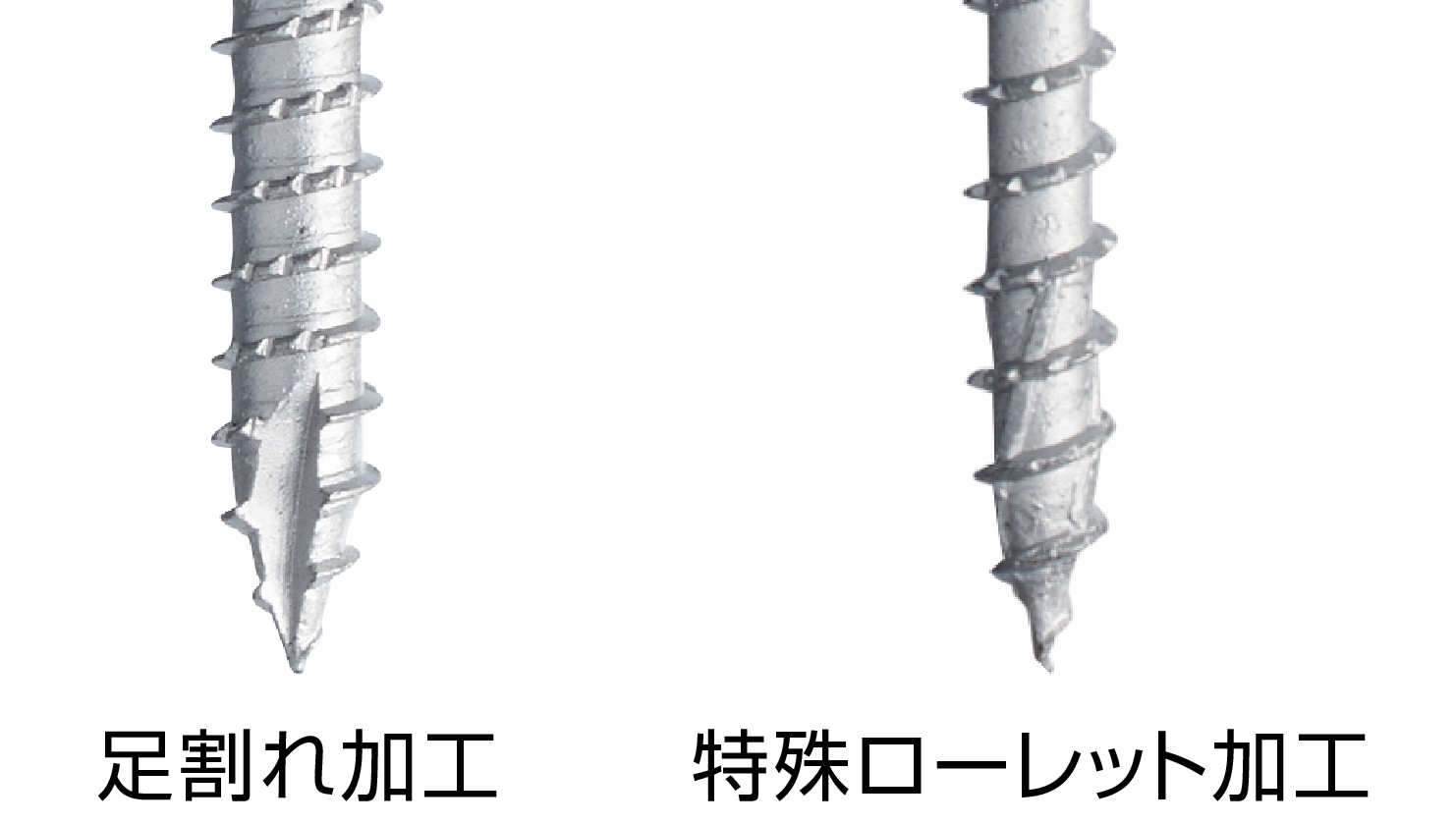

⑤ビス先端の「足割れ加工」または「特殊ローレット加工」
PPFH8はビス先端に「足割れ加工」、その他ビスは「特殊ローレット加工」を施しており、ビスの打ちはじめの施工性を向上させています。





製品概要

名称	BXパイルパイクビス
型番／商品コード／カラー／出荷単位／梱包	●PPT9 PPT9×110全／113800／シルバー／1袋（50本）／350本（ケース） PPT9×140全／113801／シルバー／1袋（50本）／250本（ケース） PPT9×160全／113802／シルバー／1袋（50本）／250本（ケース） PPT9×180全／113803／シルバー／1袋（50本）／250本（ケース） PPT9×200全／113804／シルバー／1袋（50本）／250本（ケース） PPT9×220全／113805／シルバー／1袋（50本）／150本（ケース） PPT9×240全／113806／シルバー／1袋（50本）／150本（ケース） PPT9×260全／113807／シルバー／1袋（50本）／150本（ケース） PPT9×280全／113808／シルバー／1袋（50本）／150本（ケース） PPT9×300全／113809／シルバー／1袋（50本）／150本（ケース） PPT9×320全／113810／シルバー／1袋（50本）／150本（ケース） PPT9×340全／113811／シルバー／1袋（50本）／150本（ケース） PPT9×360全／113812／シルバー／1袋（50本）／150本（ケース） PPT9×380全／113813／シルバー／1袋（50本）／150本（ケース） PPT9×400全／113814／シルバー／1袋（50本）／150本（ケース） PPT9×440全／113815／シルバー／1袋（50本）／150本（ケース） PPT9×480全／113816／シルバー／1袋（50本）／150本（ケース） PPT9×520全／113817／シルバー／1袋（50本）／150本（ケース） ●PPF8 PPF8×110半／113850／シルバー／1袋（50本）／350本（ケース） PPF8×140半／113851／シルバー／1袋（50本）／250本（ケース） PPF8×170半／113852／シルバー／1袋（50本）／250本（ケース） PPF8×200半／113853／シルバー／1袋（50本）／250本（ケース） PPF8×230半／113854／シルバー／1袋（50本）／150本（ケース） PPF8×240半／113855／シルバー／1袋（50本）／150本（ケース） PPF8×260半／113856／シルバー／1袋（50本）／150本（ケース） PPF8×290半／113857／シルバー／1袋（50本）／150本（ケース） PPF8×320半／113858／シルバー／1袋（50本）／150本（ケース） PPF8×350半／113859／シルバー／1袋（50本）／150本（ケース） PPF8×380半／113860／シルバー／1袋（50本）／150本（ケース） ●PPH6 PPH6×110全／113830／シルバー／1袋（100本）／1000本（ケース） PPH6×140全／113831／シルバー／1袋（100本）／900本（ケース） PPH6×170全／113832／シルバー／1袋（100本）／700本（ケース） ●PPFH8 PPFH8×60半／113870／シルバー／1袋（50本）／500本（ケース） PPFH8×95半／113871／グリーン／1袋（50本）／500本（ケース） PPFH8×105半／113872／パープル／1袋（50本）／500本（ケース） PPFH8×125半／113873／レッド／1袋（50本）／500本（ケース）
メーカー希望小売価格	オープン価格
発売日	2025年10月1日
材質	10B21（SAE規格）
表面処理	電気亜鉛めっき及び塗装による複合被膜




名称	へクスローブビット
型番／商品コード	T-40（L=70mm）／113599 T-30（L=50mm）／113595
出荷単位	1本
梱包	1本
メーカー希望小売価格	オープン価格
