ＢＸカネシン株式会社（代表取締役：夏目 正来）は、屋根が吹き上げられないようにたる木を強固に接合するビス「BXタルキーネジ」が屋根構面としても水平力を確保できるようハウスプラス住宅保証株式会社の評価を取得し、4月20日より運用を開始しました。

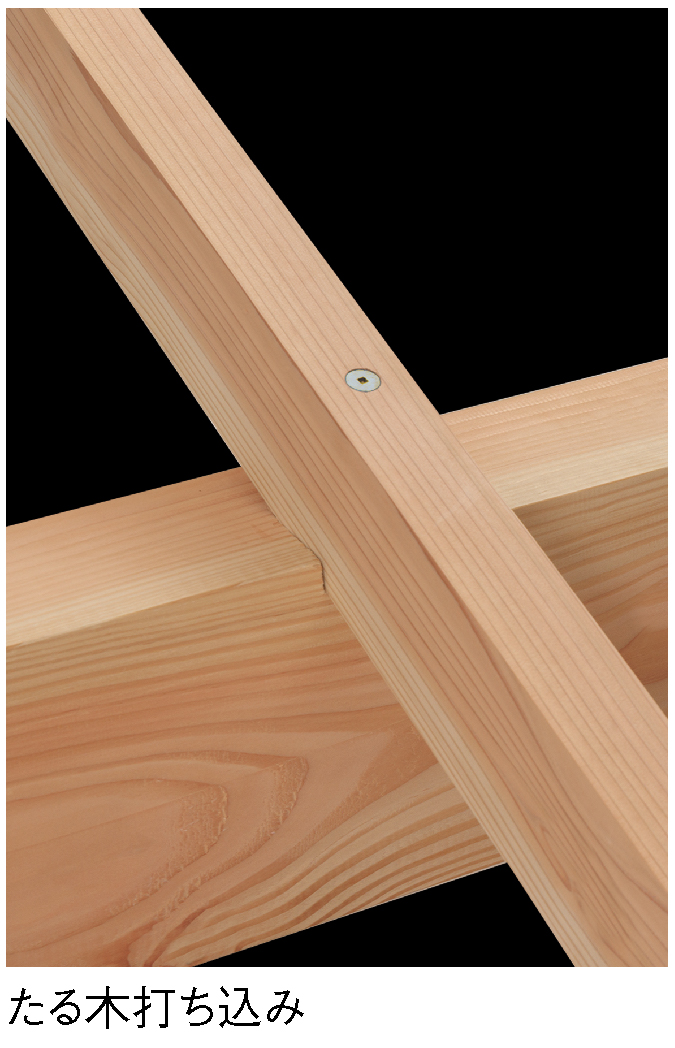

本製品は、たる木と母屋・軒桁・棟木の接合に使用し、たる木打ち込み、野地上打ち込みに対応します。2条ねじ設計によりスピーディな施工を実現し、本体の色分けとビス頭への刻印により施工後も製品の識別が可能です。

床倍率・屋根倍率を取得したことで、屋根構面としても水平力を確保し、小屋組みの水平方向の変形を防止します。また、条件によっては小屋組みの火打ち梁の省略を検討でき、すっきりとした勾配天井の吹抜けをつくることができます。





床倍率・屋根倍率 対応サイズ一覧＜たる木打ち込み＞
※野地上打ち込みは床倍率・屋根倍率非対応です。


（単位：mm）

型番	対応たる木高さ	L
BX-TN115	～65	115
BX-TN135	～85	135
BX-TN150	～100	150
BX-TN165	～115	165
BX-TN180	～130	180
BX-TN200	～150	200

※野地板には、JAS構造用合板（針葉樹合板）特類2級・板厚12mmをご使用ください。
　詳しくはホームページの「BXタルキーネジ 屋根構面説明資料」もしくは評価書を必ずご確認ください。



耐力一覧＜たる木打ち込み＞

BXタルキーネジを使用することで、床倍率・屋根倍率1.0～1.6倍まで取得することができます。

たる木ピッチ	たる木断面（幅×せい）45mm以上×45～90mmの場合		たる木断面（幅×せい）38mm以上×38～89mmの場合
	床倍率・ 屋根倍率※	単位長さあたりの短期許容せん断耐力※	床倍率・ 屋根倍率※	単位長さあたりの短期許容せん断耐力※
455mm以下	1.1倍	2.19kN/m	1.0倍	2.15kN/m
303mm以下	1.4倍	2.87kN/m	1.4倍	2.78kN/m
227.5mm以下	1.6倍	3.22kN/m	1.5倍	3.05kN/m

ハウスプラス住宅保証（株）
※上記は勾配なし、間崩れなしの数値です。詳細はホームページの「BXタルキーネジ 屋根構面説明資料」をご確認ください。
