BXカネシン株式会社（代表取締役：夏目 正来）は、木造倉庫のトラス継手部などに使用する継手金物「MP継手プレート type-SC」（タイプエスシー）「MP継手プレート type-DP」（タイプディーピー）を2026年7月1日に発売しました。
従来は製作金物に頼ることが多かった高耐力継手部に本製品を使用することで、設計・製作負担を軽減し、既製品のみでトラス構成が可能になります。
当社ではこれまで、木造倉庫などロングスパンを要する平屋建物に対し、「MPねじ接合システム」を用いたトラス構造を提案してきました。しかし、継手部には大きな引張力が作用するため製作金物が必要となるケースが多く、設計・製作の手間やコストが課題となっていました。
本製品は、これらの課題を解決し、設計の効率化と施工性の向上を目的に開発しました。意匠性や木材加工、設計条件の違いなど多様なニーズに対応できるよう、2タイプをラインナップしています。
今後は、「MPねじ接合システム」とあわせて木造トラス構造の普及を促進し、木造倉庫をはじめとする中大規模木造建築への展開を進めてまいります。

　　　

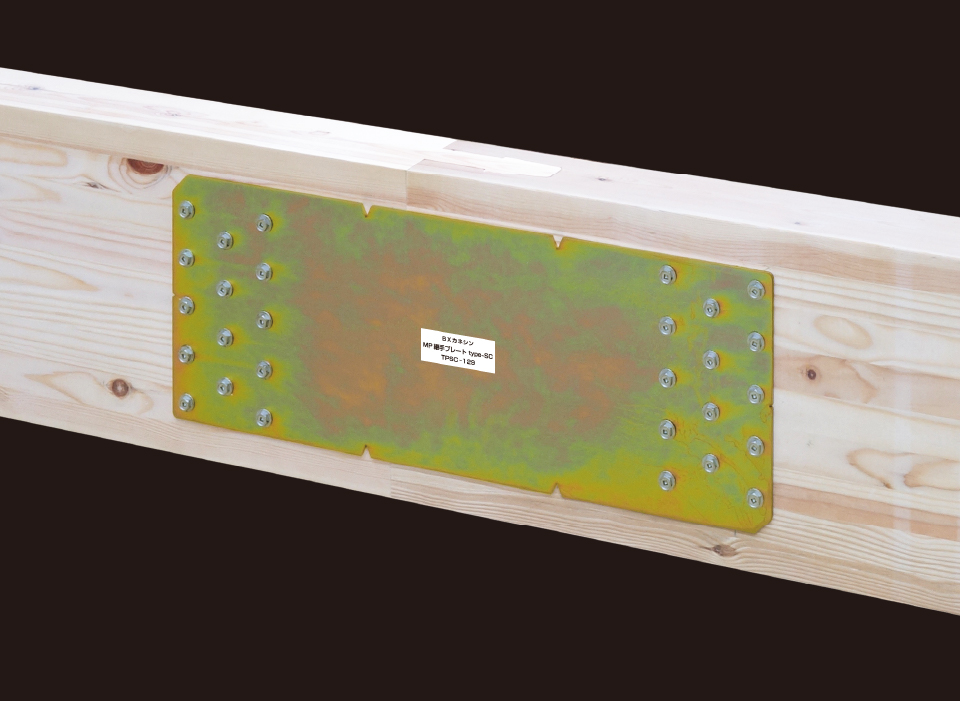

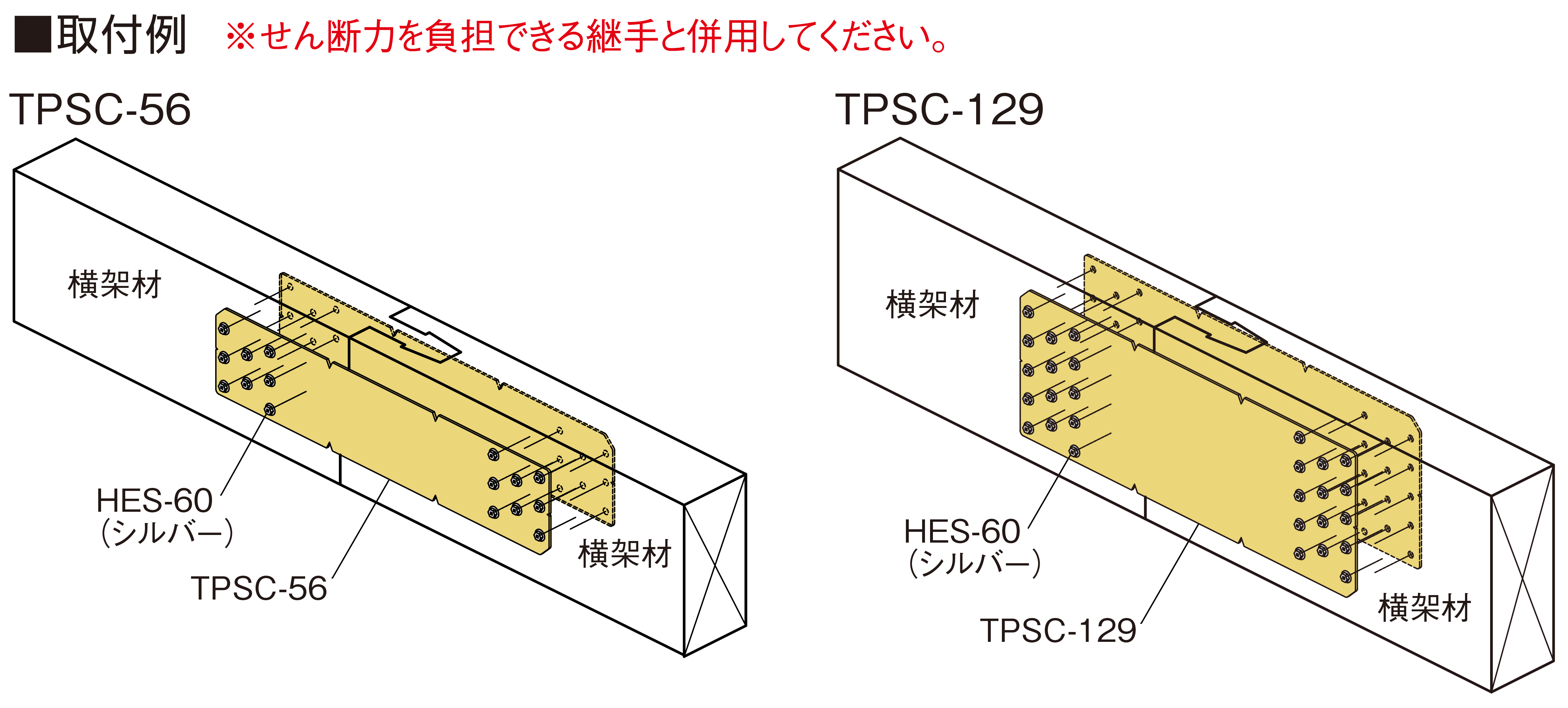

■ビスで留め付ける「MP継手プレート type-SC」
トラスなど、高い引張力が生じる横架材の継手に使用します。

　

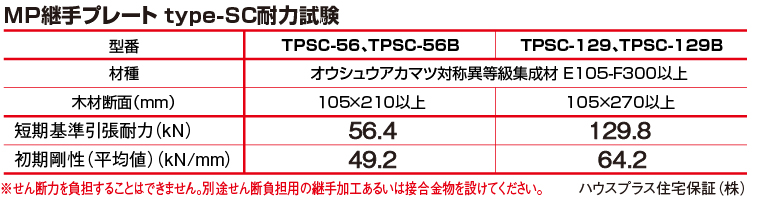

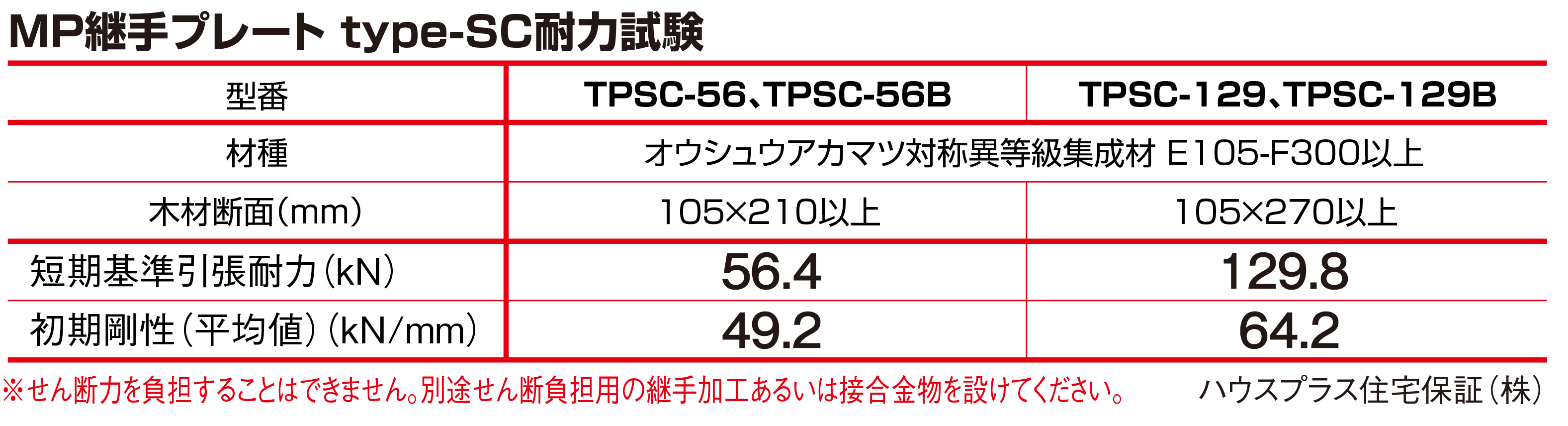

①引張耐力は最大129.8kN

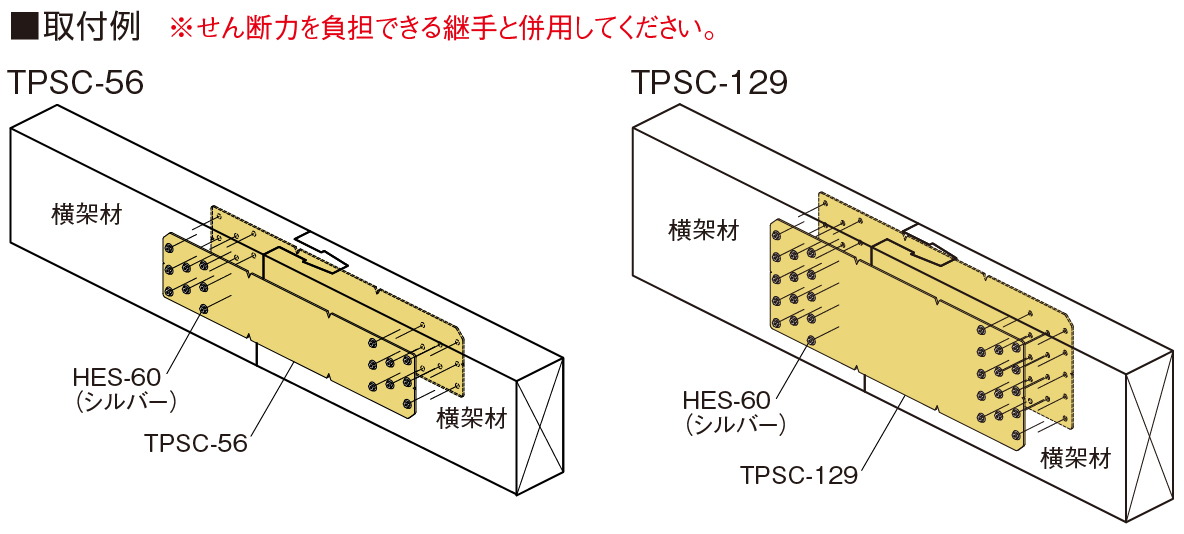

2枚1組のビス接合により、木材断面105×270ｍｍ以上で最大引張耐力は129.8kNを実現します。せん断力は木材側の継手加工で負担し、金物は引張力に特化しています。





②複雑な木材加工は不要
在来軸組工法の腰掛け鎌継等による継手と併用することで複雑な木材加工をせずに使用できます。





③ 2仕様展開で、現し仕上げに対応
クロメートメッキ仕様、黒色塗装仕様をご用意。現し仕上げにも対応します。

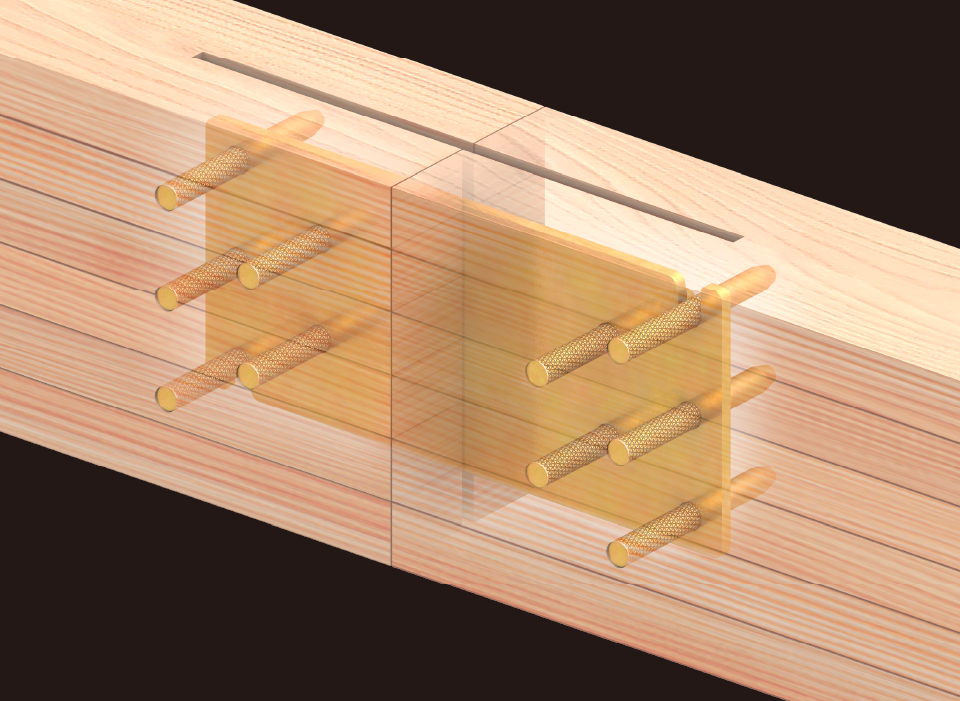

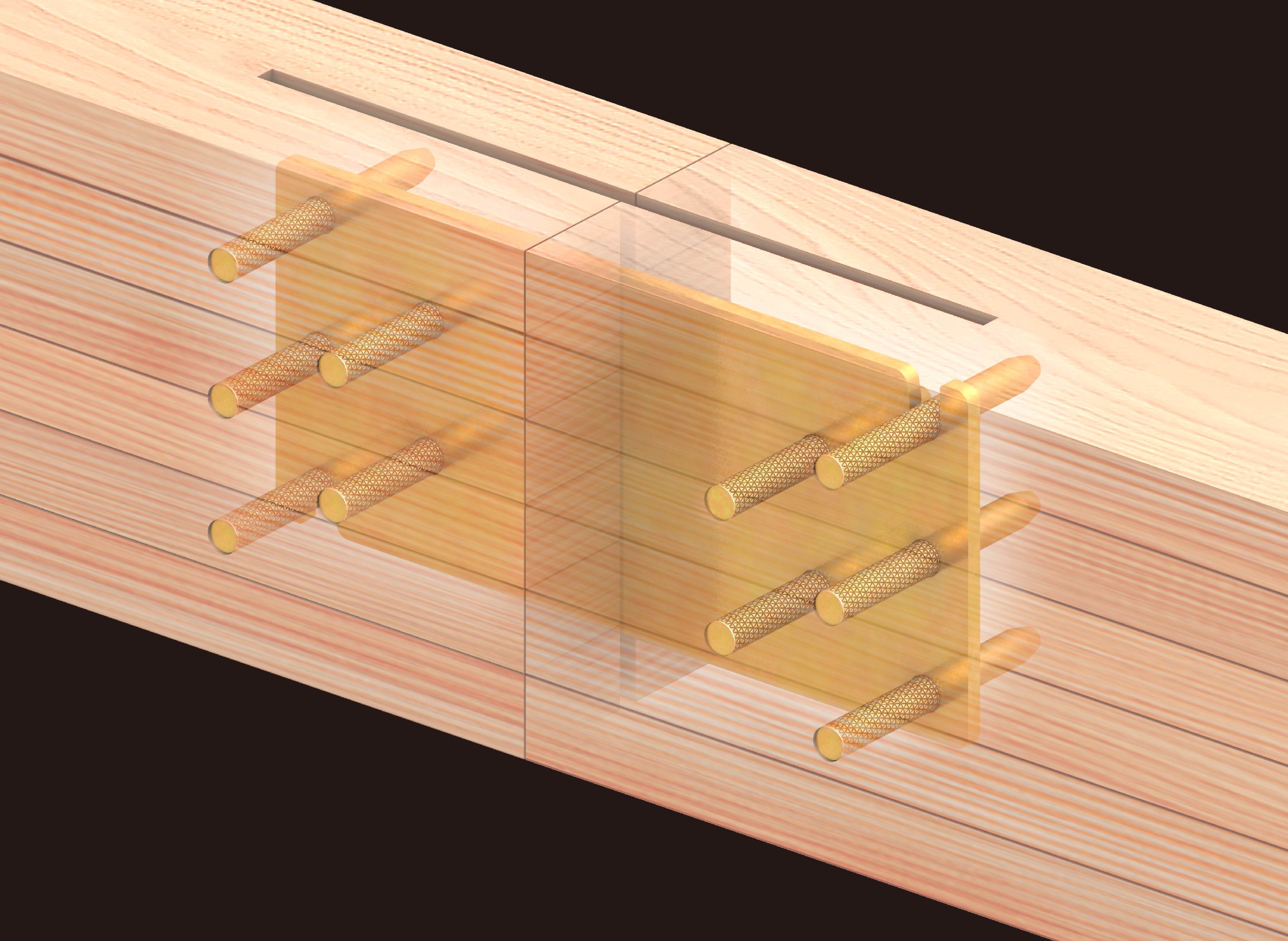

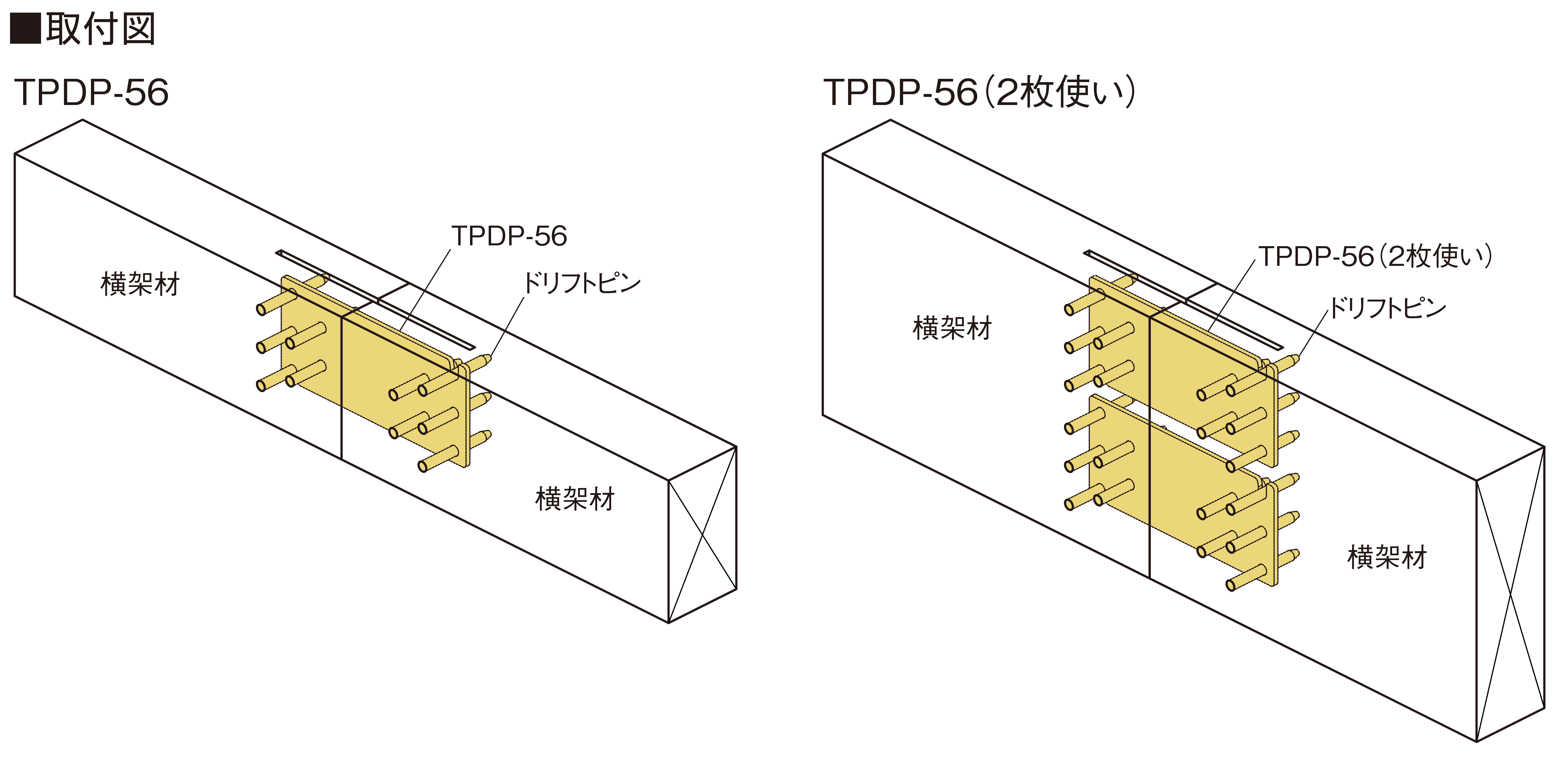

■ドリフトピンで施工する「MP継手プレート type-DP」
トラスなど、高い引張力が生じる横架材の継手に使用します。
　

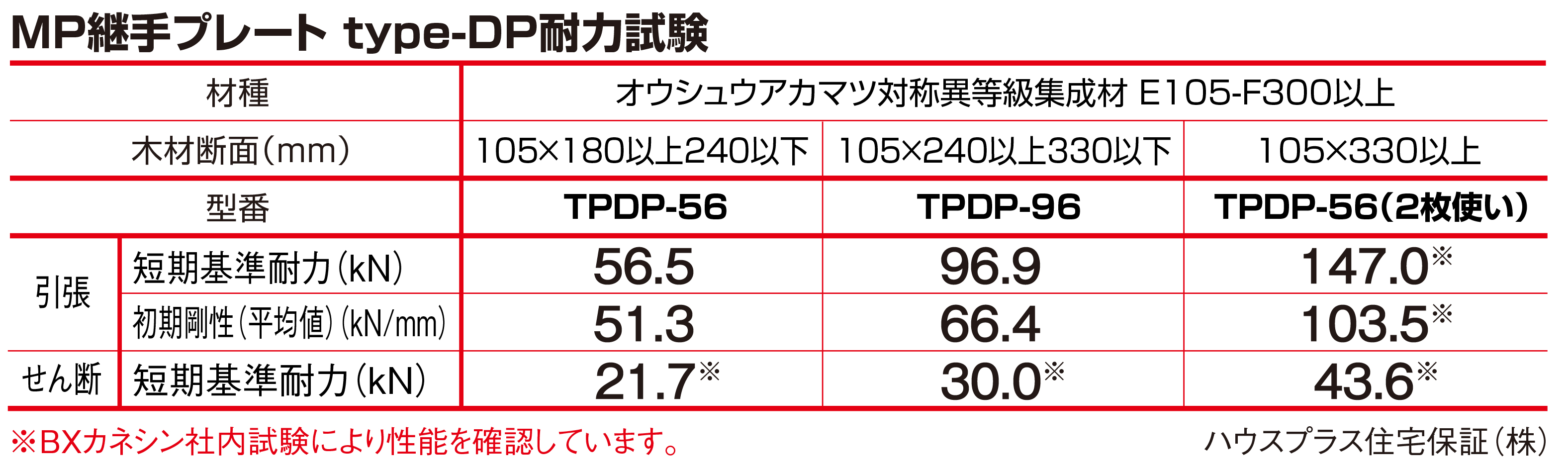

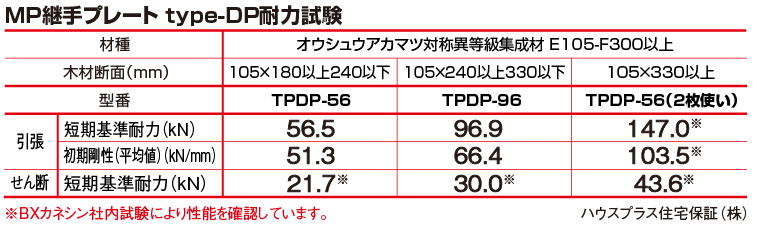

①引張耐力は最大147.0kN
鋼板挿入型のドリフトピン接合により、木材断面105×330ｍｍ以上、TPDP-56（2枚使い）で最大引張耐力は147.0kNを実現します。社内試験により、せん断耐力も確認済みで、引張＋せん断の複合応力にも対応します。





②高い意匠性
金物が木材内部に納まるため、すっきりとした仕上がりになり、意匠性に優れています。

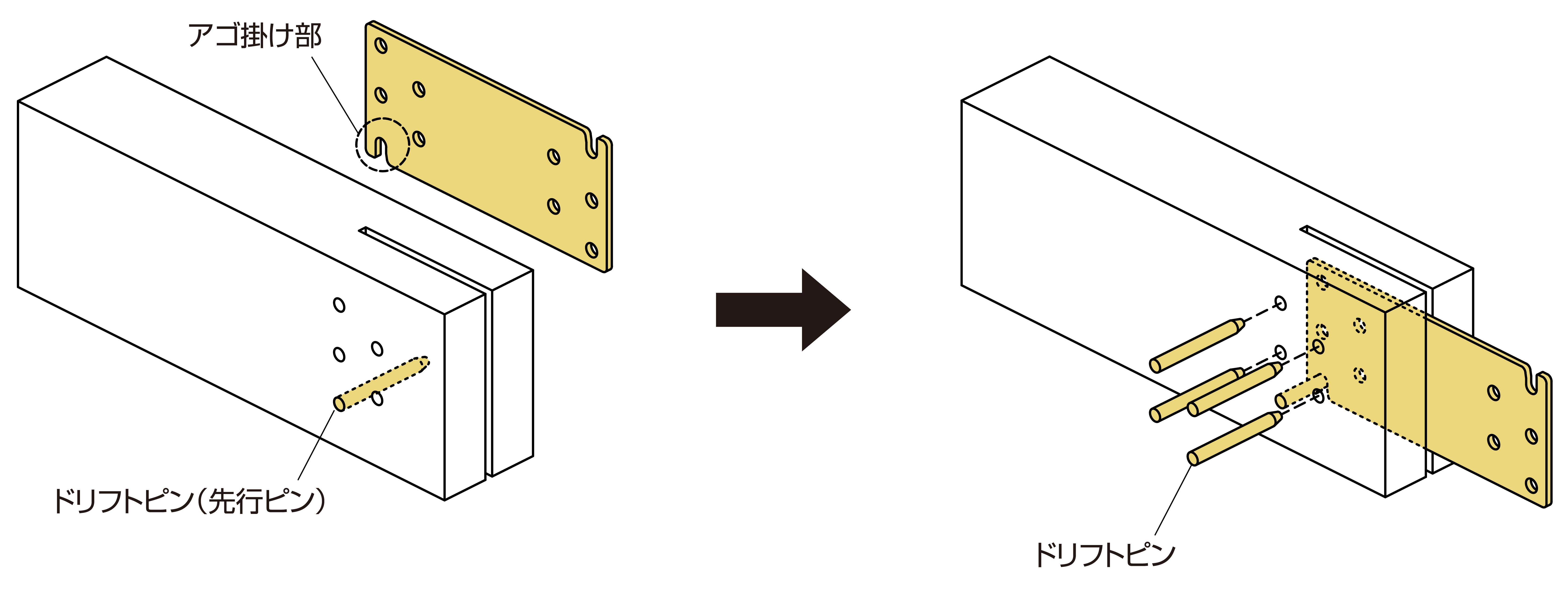

③先行ピンで施工が容易に
先行ピンにアゴ掛けするだけで鋼板の位置決めができ、施工が容易です。




製品概要

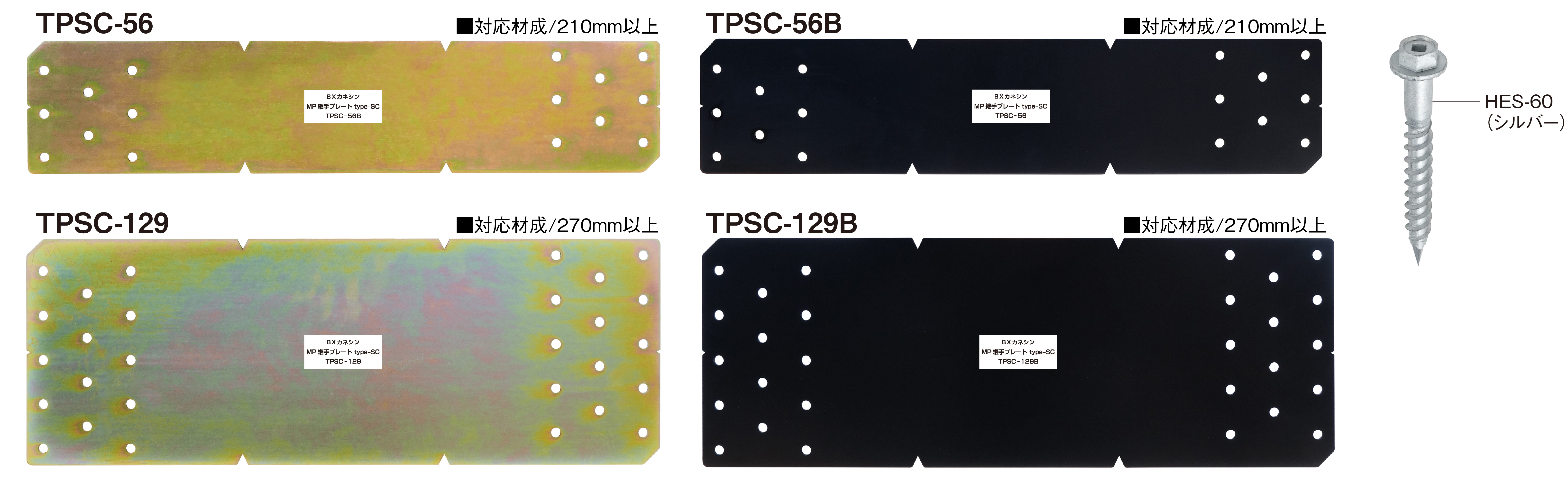

名称	MP継手プレート type-SC
型番／商品コード／出荷単位／梱包	TPSC-56／604100／1セット（2枚）／2セット（ケース） TPSC-129／604101／1セット（2枚）／2セット（ケース） TPSC-56B／604110／1セット（2枚）／2セット（ケース） TPSC-129B／604111／1セット（2枚）／2セット（ケース）
メーカー希望小売価格 （税抜）	TPSC-56……12,500円／セット TPSC-129……19,200円／セット TPSC-56B……16,800円／セット TPSC-129B……23,900円／セット
発売日	2026年7月1日
材質	JIS G 3101 SS400
表面処理	TPSC-56、TPSC-129……… クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） TPSC-56B、TPSC-129B…… クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）＋静電粉体焼付塗装（ブラック）
付属品	TPSC-56、TPSC-56B ………ビスHES-60（シルバー）×32本 TPSC-129、TPSC-129B……ビスHES-60（シルバー）×56本
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT140/HP25-KT141

※赤字の商品は納期・送料を確認してください。
※型番にBがつく製品はクロメートメッキ＋静電粉体焼付塗装（ブラック）です。受注生産品ですので、納期を
事前にお問合せください。

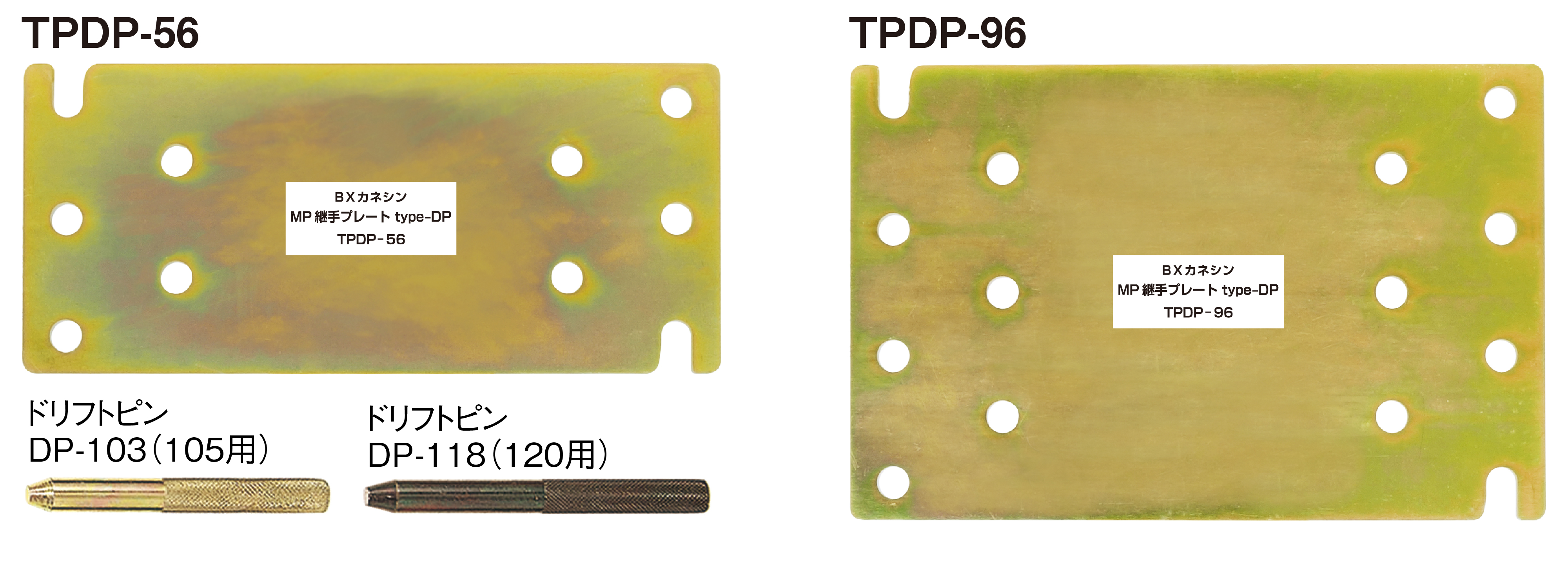

名称	MP継手プレート type-DP
型番／商品コード／出荷単位／梱包	TPDP-56（105用）／604120／1枚／4枚（ケース） TPDP-96（105用）／604121／1枚／4枚（ケース） TPDP-56（120用）／604130／1枚／4枚（ケース） TPDP-96（120用）／604131／1枚／4枚（ケース） TPDP-56（ドリフトピン無し）／604140／1枚／4枚（ケース） TPDP-96（ドリフトピン無し）／604141／1枚／4枚（ケース）
メーカー希望小売価格 （税抜）	TPDP-56（105用）……5,500円／枚 TPDP-96（105用）……7,600円／枚 TPDP-56（120用）……6,000円／枚 TPDP-96（120用）……8,100円／枚 TPDP-56（ドリフトピン無し）……5,000円／枚 TPDP-96（ドリフトピン無し）……7,000円／枚
発売日	2026年7月1日
材質	JIS G 3101 SS400
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
付属品	TPDP-56（105用）……ドリフトピン（DP-103）×10本 TPDP-96（105用）……ドリフトピン（DP-103）×14本 TPDP-56（120用）……ドリフトピン（DP-118）×10本 TPDP-96（120用）……ドリフトピン（DP-118）×14本
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT142/HP25-KT143
