ＢＸカネシン株式会社（代表取締役：夏目 正来）は、MP木造建築向けの新製品「MPティンバーブレース耐力壁」を2026年10月1日に発売しました。本製品は、高倍率耐力壁に使用する木質ブレース端部の接合金物です。柱芯間隔や横架材天端間隔などの建物条件に応じてブレース角度を設定し、建物ごとに製作する受注生産品です。本製品は、京都大学、株式会社構造計画研究所および当社が共同で開発しました。
柱芯間隔1820mm～3640mm、横架材天端間隔2700～4100mmの仕様において、短期許容せん断耐力21.4～40.4kN/mに対応します。木質ブレースを用いることで、視線の抜ける開放的な空間や、オープンな印象の立面計画に使用できます。また、木質ブレースを個別に設計する場合と比べ、耐力や剛性の検討手間を削減できます。
制振の技術を応用した木質ブレース端部接合により、開放的な木造空間の設計を可能にします。
※本製品は「MPティンバーブレース耐力壁」を構成する端部接合金物です。木質ブレース、柱、梁などの木質部材は含まれません。

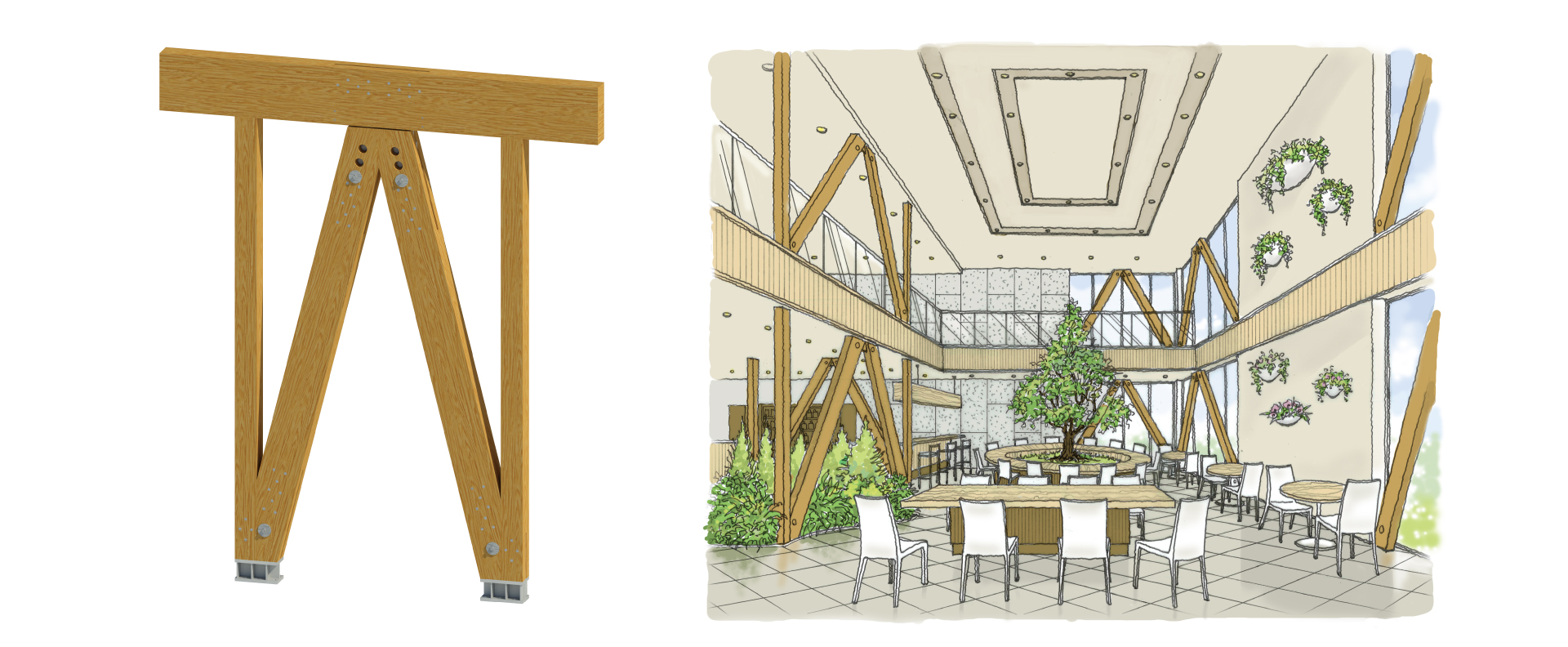

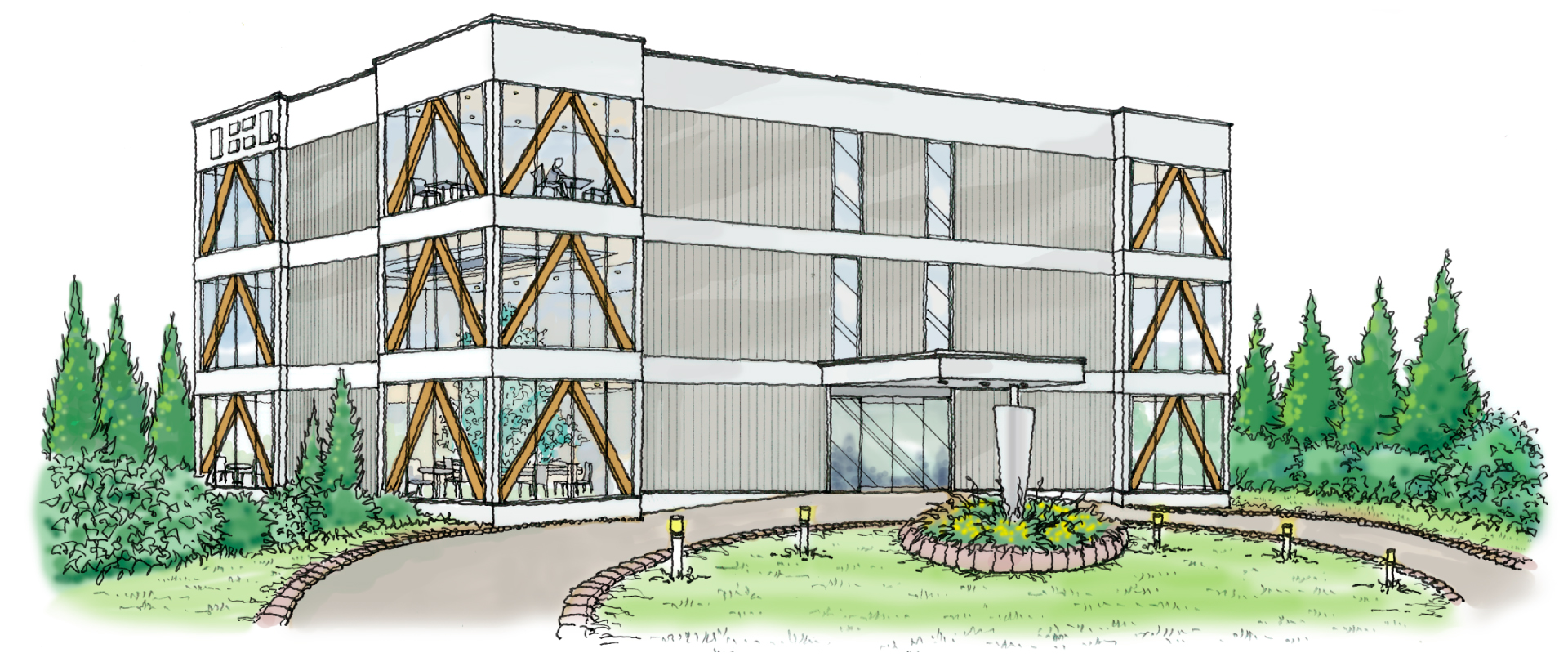

■取付例



■製品の特長

構造計算を効率化
制振の技術を応用した構造により、許容応力度等計算（ルート2）を採用した場合、筋かいが負担する水平力の割合βに応じた応力割り増し係数γを1.0にできます。

耐力検討の手間を削減
建物条件に応じた短期許容せん断耐力を確認でき、壁倍率やブレース剛性を個別に検討する手間を削減できます。

設計・採用しやすいシステム
建物条件に応じてブレース角度や仕様を設定できます。また、標準図や専用発注書を整備し、第三者機関の評価も取得しています。

製品概要

名称	MPティンバーブレース耐力壁
型番／出荷単位／梱包	MP-TB／1セット／1セット（1壁分）（付属品は別梱包です）
発売日	2026年10月1日
材質	鋼製ダンパー金物：JIS G 3136 SN400B 梁スリット加工補剛材：JIS G 3141 SPCC ブレース頂部接合金物：JIS G 3101 SS400 ブレース脚部・柱脚金物：JIS G 3101 SS400 高力ボルトセットM22：F10T 開き止めボルトセットM16：JIS B 1180に規定する強度区分4.6以上に適合する炭素鋼 開き止め用丸座金：JIS G 3131 SPHCまたはJIS G 3141 SPCC
表面処理	溶融亜鉛めっき等（案件ごとにお問合せください。）
構成品	【本体】 鋼製ダンパー金物×1個 梁スリット加工補剛材×2個 ブレース頂部接合金物×4枚 【付属品】 ドリフトピンφ20×44本 CPQ-45（シルバー）×10本 高力ボルトセットM22×4セット 開き止めボルトセットM16×4本 開き止め用丸座金×8個 BX高耐力たる木ビス×4本
承認等	（一財）建材試験センター　評価書　第25ER042号

※納期・送料を確認してください。

製品ページリンク
・MPティンバーブレース耐力壁
