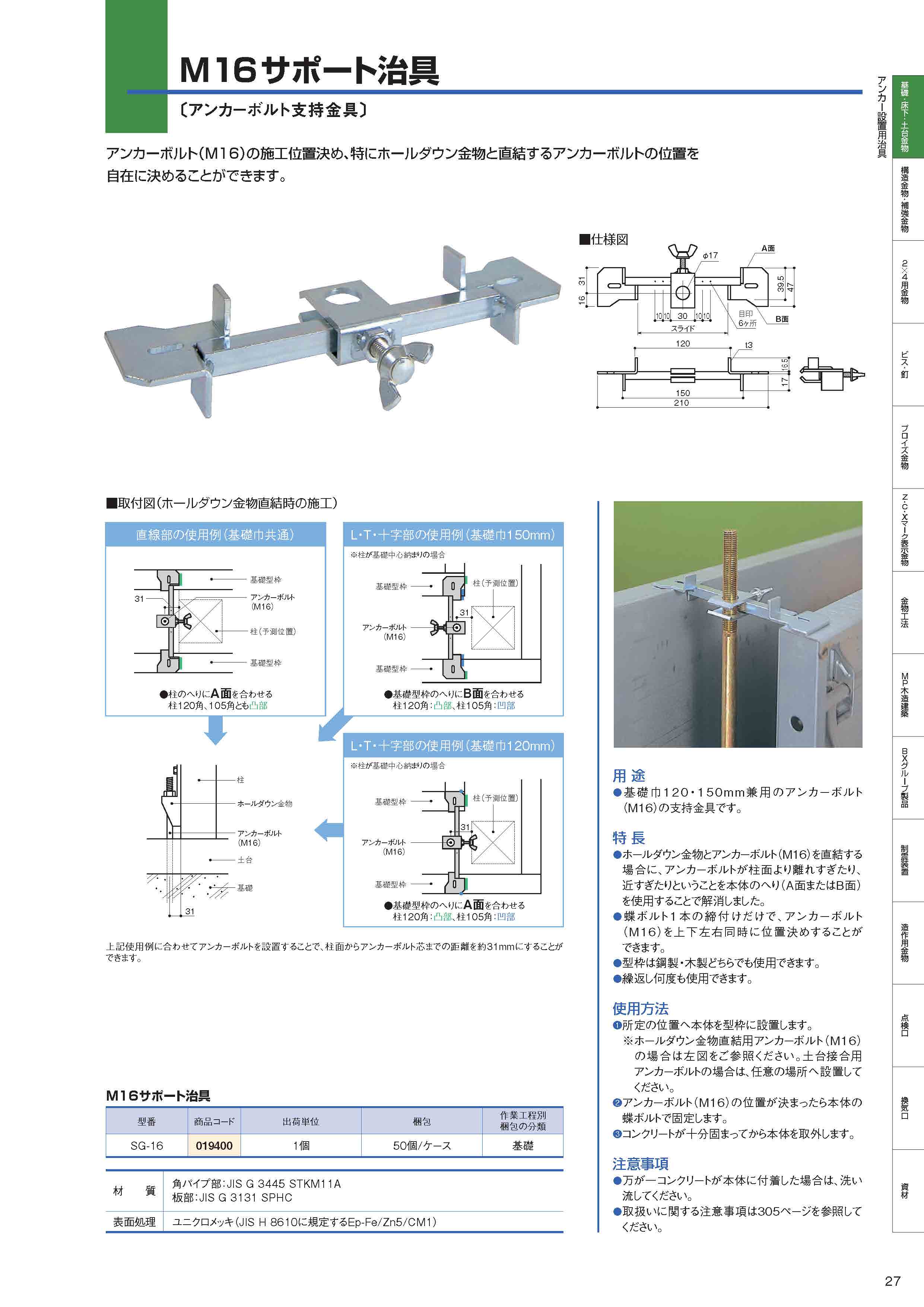

M16サポート治具
アンカーボルト(M16)の施工位置決め、特にホールダウン金物と直結するアンカーボルトの位置を自在に決めることができます。
〔アンカーボルト支持金具〕
用途・特長
基礎巾120・150mm兼用のアンカーボルト(M16)の支持金具です。
●ホールダウン金物とアンカーボルト(M16)を直結する場合に、アンカーボルトが柱面より離れすぎたり、近すぎたりということを本体のへり(A面またはB面)を使用することで解消しました。(仕様欄参照)
●蝶ボルト1本の締付けだけで、アンカーボルト(M16)を上下左右同時に位置決めすることができます。
●型枠は鋼製・木製どちらでも使用できます。
●繰返し何度も使用できます。
●蝶ボルト1本の締付けだけで、アンカーボルト(M16)を上下左右同時に位置決めすることができます。
●型枠は鋼製・木製どちらでも使用できます。
●繰返し何度も使用できます。
仕様

使用方法

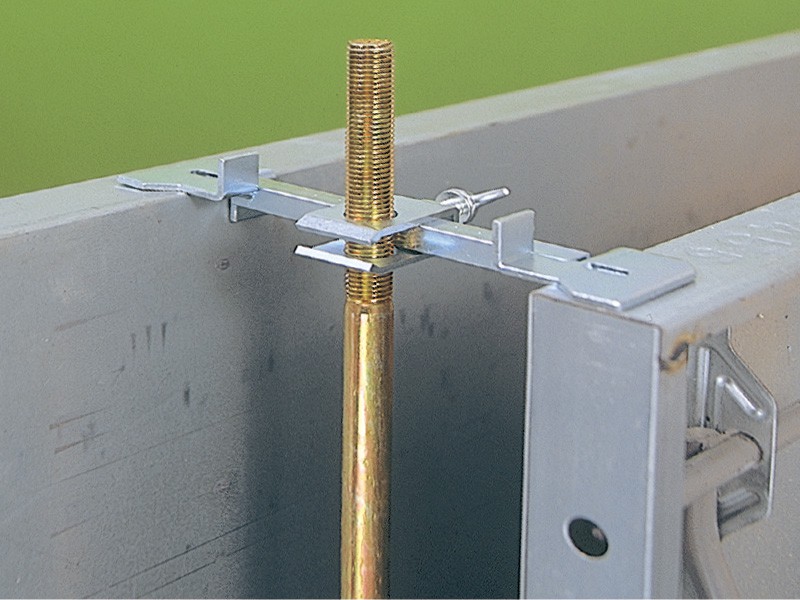

①所定の位置へ本体を型枠に設置します。
※ホールダウン金物直結用アンカーボルト(M16)の場合は仕様欄をご参照ください。土台接合用アンカーボルトの場合は、任意の場所へ設置してください。
②アンカーボルト(M16)の位置が決まったら本体の蝶ボルトで固定します。
③コンクリートが十分固まってから本体を取外します。
※ホールダウン金物直結用アンカーボルト(M16)の場合は仕様欄をご参照ください。土台接合用アンカーボルトの場合は、任意の場所へ設置してください。
②アンカーボルト(M16)の位置が決まったら本体の蝶ボルトで固定します。
③コンクリートが十分固まってから本体を取外します。
注意事項
万が一コンクリートが本体に付着した場合は、洗い流してください。
基本情報/メーカー希望小売価格(税抜き)
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
SG-16 | 019400 | 1個 | 50個/ケース | 基礎 | 1,485 |
材質 | 角パイプ部:JIS G 3445 STKM11A 板部:JIS G 3131 SPHC |
表面処理 | ユニクロメッキ(JIS H 8610に規定するEp-Fe/Zn5/CM1) |
資料
この製品に関するFAQ
-
Qホールダウン金物を基礎コンクリートから直接アンカーボルト(M16)と緊結する場合、位置出しが非常に難しいです。何か良い方法はないですか。
-
A
-
Qアンカーボルトを固定する治具はありますか。
-
A以下の製品があります。
