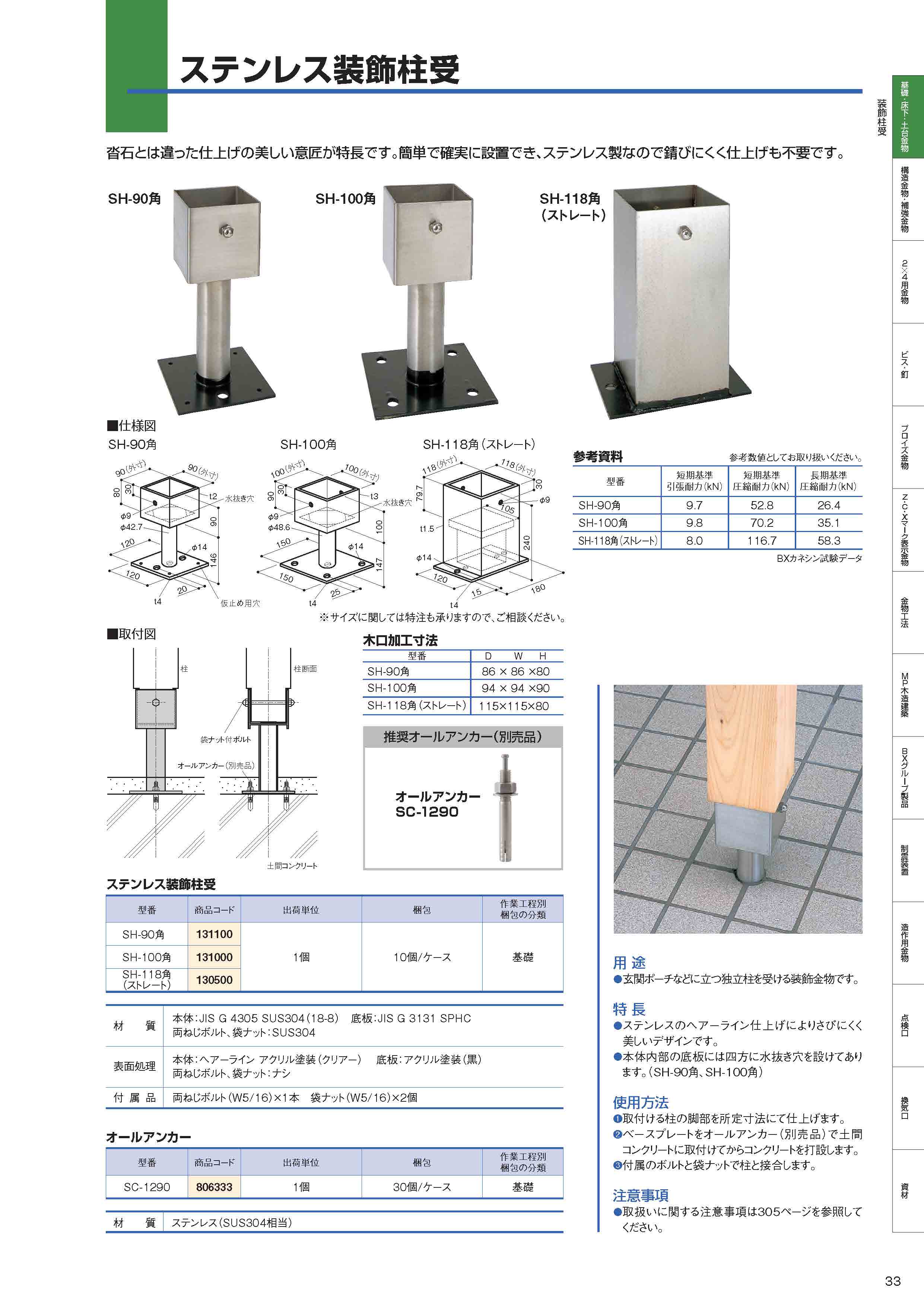

ステンレス装飾柱受
沓石とは違った仕上げの美しい意匠が特長の玄関ポーチなどに立つ独立柱を受ける装飾金物です。簡単で確実に設置でき、ステンレス製なので錆びにくく仕上げも不要です。
用途・特長

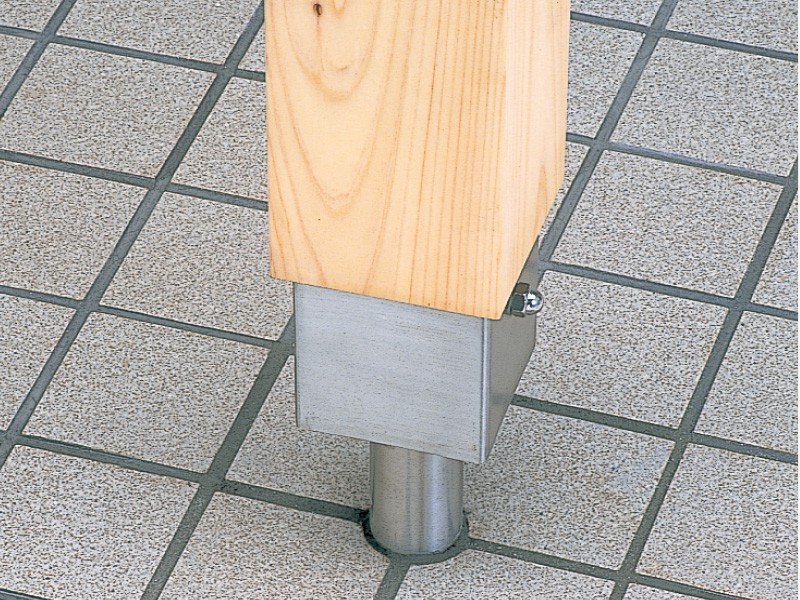

玄関ポーチなどに立つ独立柱を受ける装飾金物です。
●ステンレスのヘアーライン仕上げによりさびにくく美しいデザインです。
●本体内部の底板には四方に水抜き穴を設けてあります。(SH-90角、SH-100角)
●本体内部の底板には四方に水抜き穴を設けてあります。(SH-90角、SH-100角)
耐力
参考資料(BXカネシン試験データ)
参考数値としてお取り扱いください。
参考数値としてお取り扱いください。
型番 | 短期基準 引張耐力(kN) |
短期基準 圧縮耐力(kN) |
長期基準 圧縮耐力(kN) |
SH-90角 | 9.7 | 52.8 | 26.4 |
SH-100角 | 9.8 | 70.2 | 35.1 |
SH-118角(ストレート) | 8.0 | 116.7 | 58.3 |

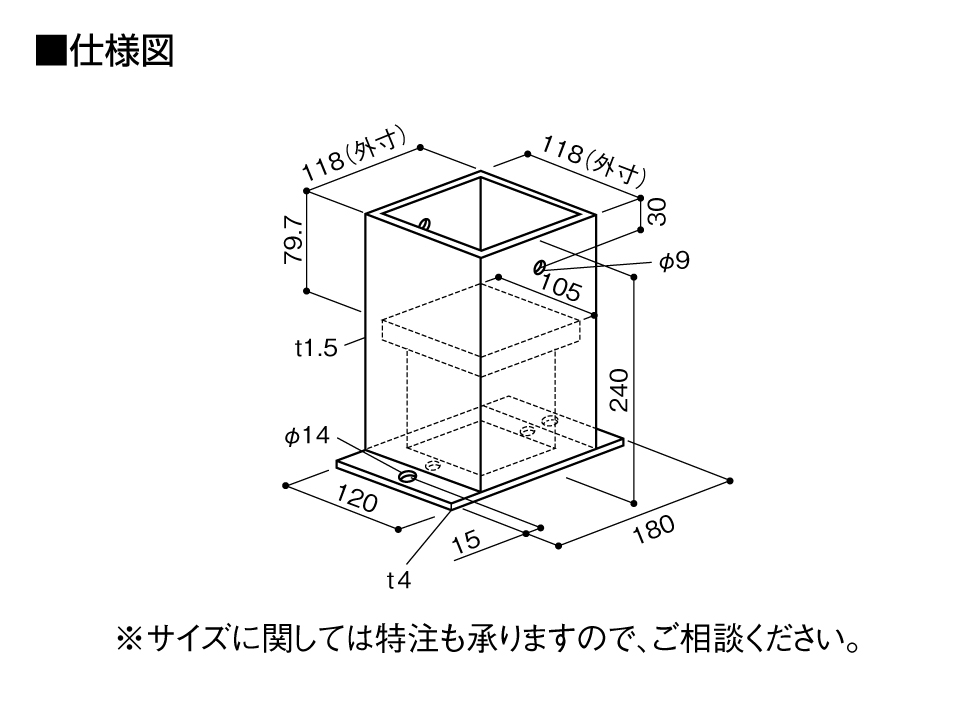

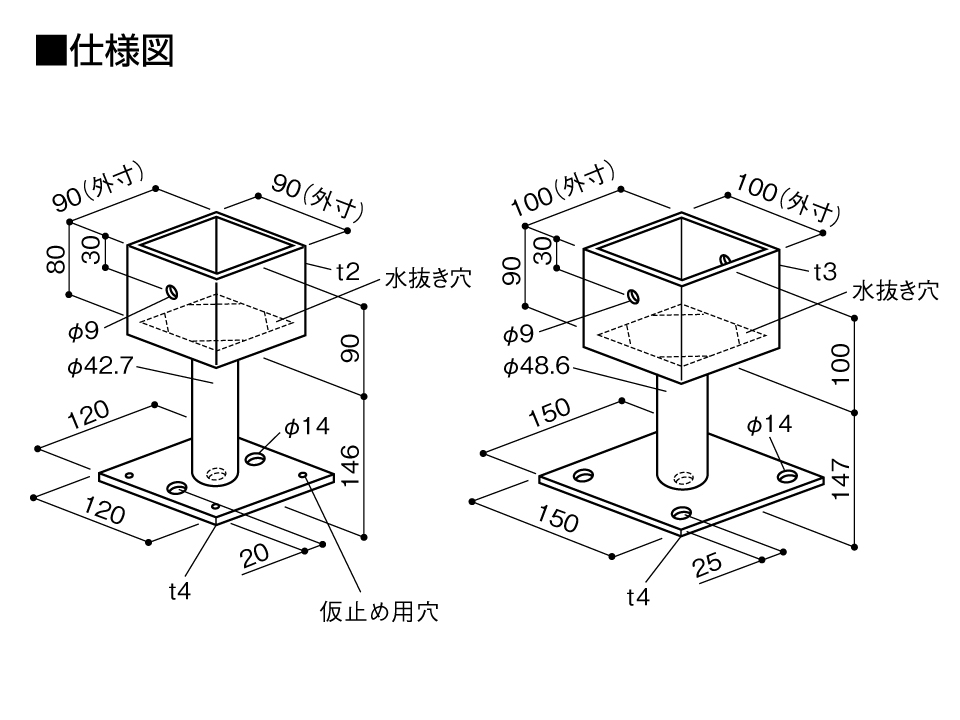

仕様
※サイズに関しては特注も承りますので、ご相談ください。
木口加工寸法
型番 | D×W×H |
SH-90角 | 86×86×80 |
SH-100角 | 94×94×90 |
SH-118角(ストレート) | 115×115×80 |

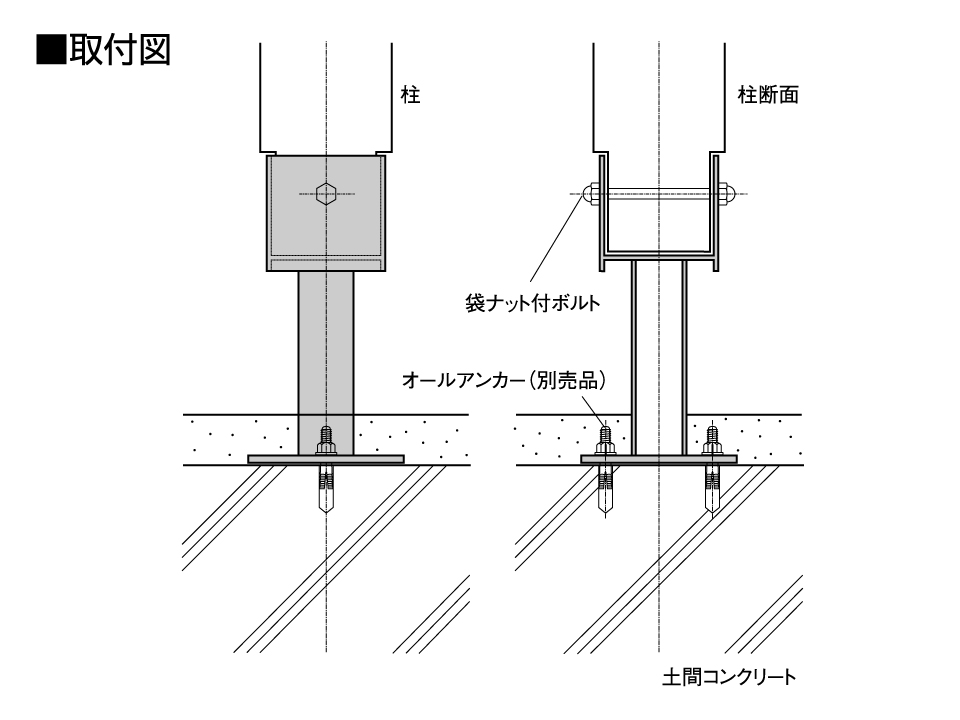

使用方法
①取付ける柱の脚部を所定寸法にて仕上げます。
②ベースプレートをオールアンカー(別売品)で土間コンクリートに取付けてからコンクリートを打設します。
③付属のボルトと袋ナットで柱と接合します。
②ベースプレートをオールアンカー(別売品)で土間コンクリートに取付けてからコンクリートを打設します。
③付属のボルトと袋ナットで柱と接合します。
基本情報/メーカー希望小売価格(税抜き)
①ステンレス装飾柱受
②オールアンカー
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
SH-90角 | 131100 | 1個 | 10個/ケース | 基礎 | 10,085 |
SH-100角 | 131000 | 12,595 | |||
SH-118角 (ストレ-ト) |
130500 | 13,430 |
材質 | 本体:JIS G 4305 SUS304(18-8) 底板:JIS G 3131 SPHC 両ねじボルト、袋ナット:SUS304 |
表面処理 | 本体:ヘアーライン アクリル塗装(クリアー) 底板:アクリル塗装(黒) 両ねじボルト、袋ナット:ナシ |
付属品 | 両ねじボルト(W5/16)×1本 袋ナット(W5/16)×2個 |

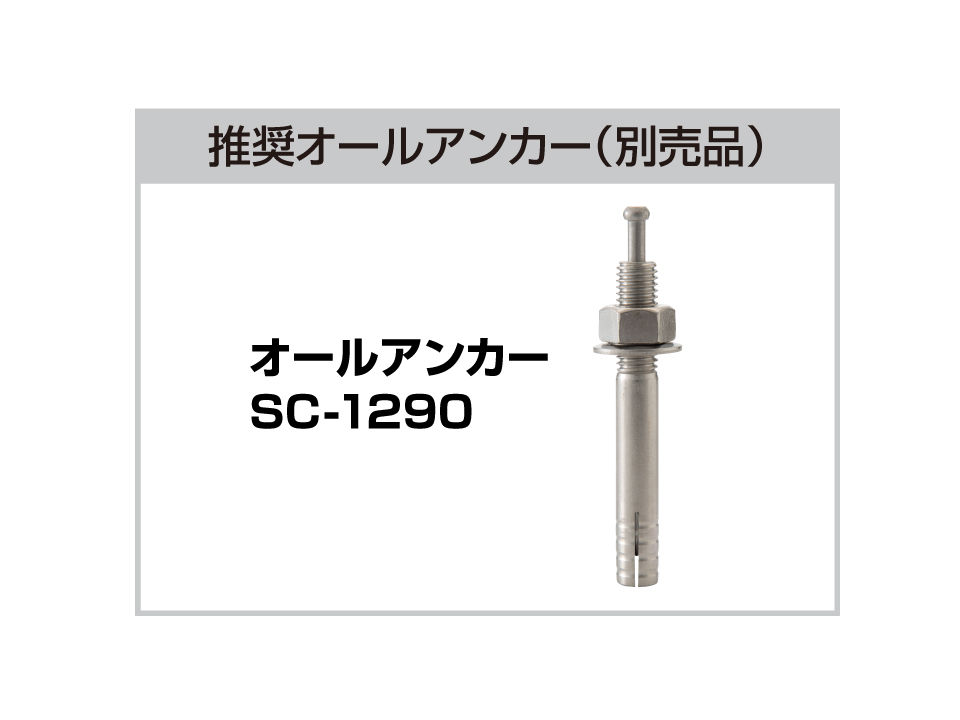

②オールアンカー
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
SC-1290 | 806333 | 1個 | 30個/ケース | 基礎 | 880 |
材質 | ステンレス(SUS304相当) |
この製品に関するFAQ
-
Q柱が105mm角の場合、ステンレス装飾柱受はSH-90角とSH-100角のどちらを使用すればいいですか。
-
Aどちらでも使用できます。SH-100角の方が断面欠損が少ない加工で施工できます。
-
Qステンレス装飾柱受を取り付けるオールアンカーはどのサイズを使用すればいいですか。
-
A底板のアンカー用の穴がφ14ですので、M12のオールアンカーを推奨しています。弊社では「オールアンカー SC-1290」を推奨品として販売しています。
-
Qステンレス装飾柱受をバルコニー受けの柱に使用してもいいですか。
-
A引抜きのかからない柱であればご使用いただけます。荷重については参考資料の圧縮基準耐力を参考に設計者様判断にてご対応ください。 ※ステンレス装飾柱受は告示第1460号及び構造計算には対応しておりません。
-
Qステンレス装飾柱受SH-100角の形状で120角の柱に対応できる製品はありますか。
-
ASH-100角をご使用いただけます。柱の加工にご注意ください。
