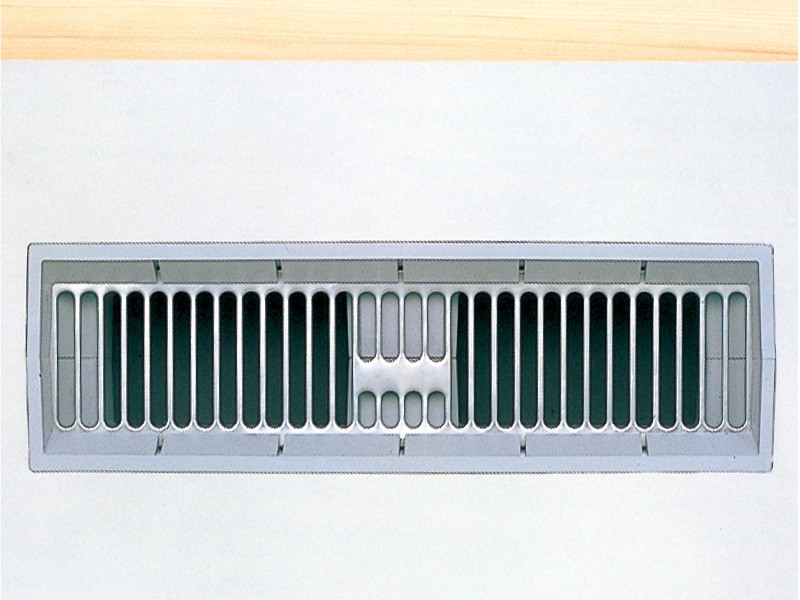

床下換気ボックス

ボックス付きのステンレス床下換気口です。嵌殺型枠（はめころしかたわく）のため埋込んだままコンクリートの流し込みが可能で、左官仕上げが不要。作業工程が簡単で省力化が図れ、誰が取付けても同じ仕上寸法になります。さらに、基礎天端の仕上げの際、レベラーが開口部でも切れずに流せます。

用途・特長

立上がり基礎コンクリートの外周部に設ける床下換気口です。

●基礎の型枠が鋼製（メタルホーム）でも木製（コンパネ等）でも設置は可能です。
●鉄筋を切らずに施工可能なので鉄筋を加工する手間が省けます。
●嵌め殺しなので換気口の左官仕上げは不要です。

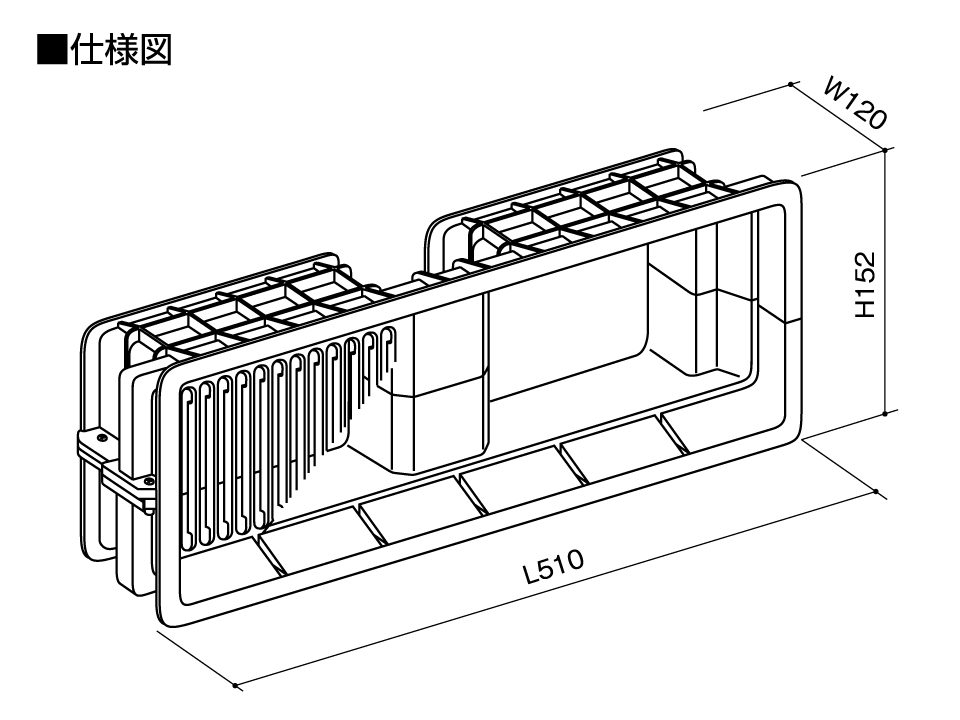

仕様

型番	組合せる床下換気口	有効換気面積
WBA2-4912	WS-4912（ワイドスクリーン）	303.9cm²
BA2-4912網付	YS-4912網付	212.7cm²

床下換気ボックス熱サイクル試験

試験項目	①90℃×4h→②常温×0.5h→③-40℃×1.5h→④常温×0.5hを4サイクル
外観チェック	溝部コーナーに４ヶ所白化発生
寸法チェック	L：マイナス3mm W：マイナス1mm H：マイナス0.5mm

※試験基準は社内規格に基づく。

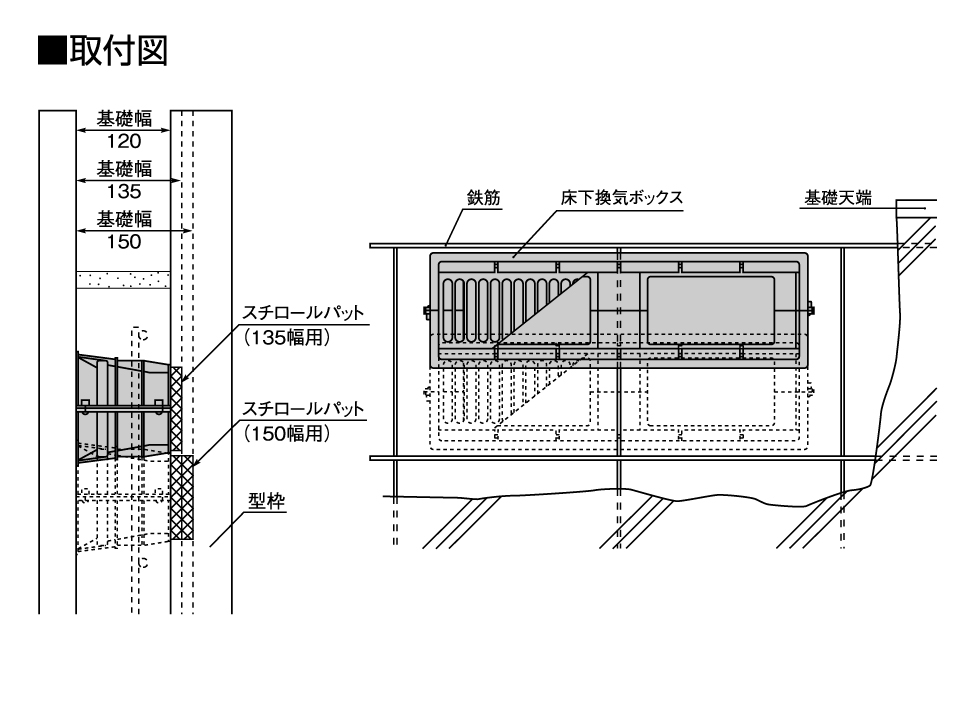

使用方法

①取付けは、立上り型枠を組む前に行ってください。

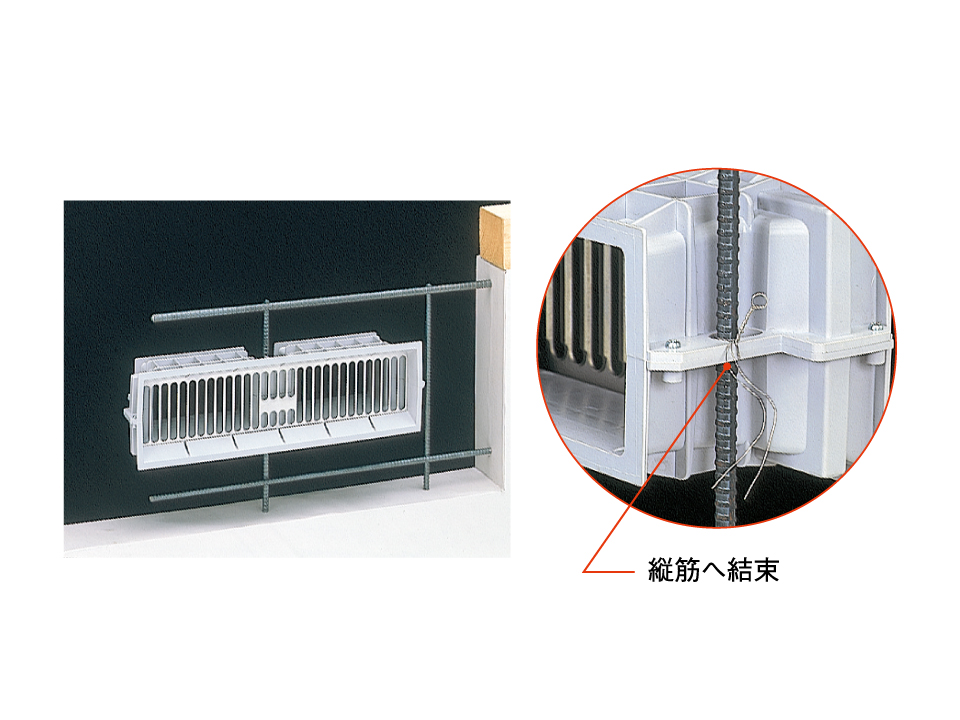

②本体の側面に固定穴を利用し、鉄筋に番線等で十分に固定してください。
③基礎巾が135・150mmの場合は、スチロールパットを本体の裏面に差し込んで使用してください。

注意事項

●スチロールパットは別売品（本体1個に2個必要）です。
●本体上下を設置前に確認してください。
●コンクリート打設時の圧力で動かないように、しっかりと固定してください。
●コンクリート打設時、本体下部に空気層ができないよう、コンクリートバイブレーター等で十分流し込んでください。
●現場で防腐・防蟻措置を行う場合は、換気口本体に薬剤が付着しないようご注意ください。腐食や劣化の原因になる場合があります。
●火には近づけないでください。

基本情報/メーカー希望小売価格（税抜き）

①床下換気ボックス

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
WBA2-4912	900043	1個	10個/ケース	基礎	3,450
BA2-4912網付	900033	1個	10個/ケース	基礎	3,450

材質	ポリプロピレン（グレー色）

②スチロールパット

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
BA2-135SP	028500	1個	1個	基礎	275
BA2-150SP	028510	1個	1個	基礎	315
