フィックステンプレート

※2個使い時の耐力は、試験で確認しています。1個使い時の耐力を2倍にした数値ではありません。

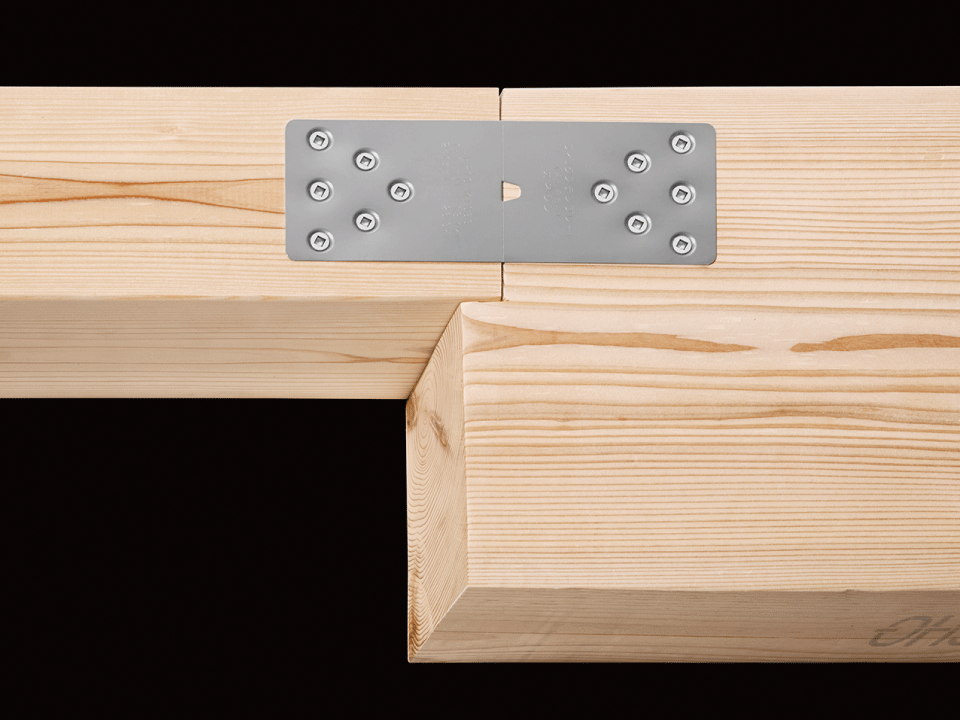

横架材継ぎ手を補強する短ざく金物です。コンパクトな設計で納まりがよく、両面使いで26.3kNの耐力を有しています。

〔梁継ぎ手金物〕

用途・特長

横架材継ぎ手を補強する金物です。

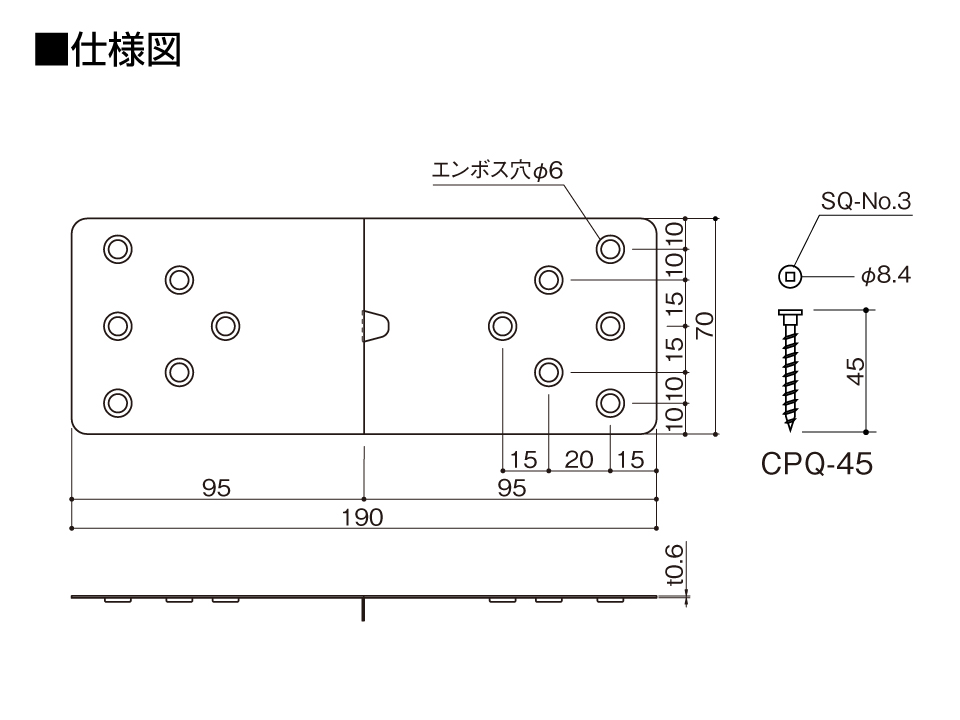

●全長が190mmとコンパクトな設計であるため、納まりやすい仕様になっております。
●片面使いで13.1kN、両面使いで26.3kNと高耐力のため、耐震等級の横架材接合部チェックが有利になります。

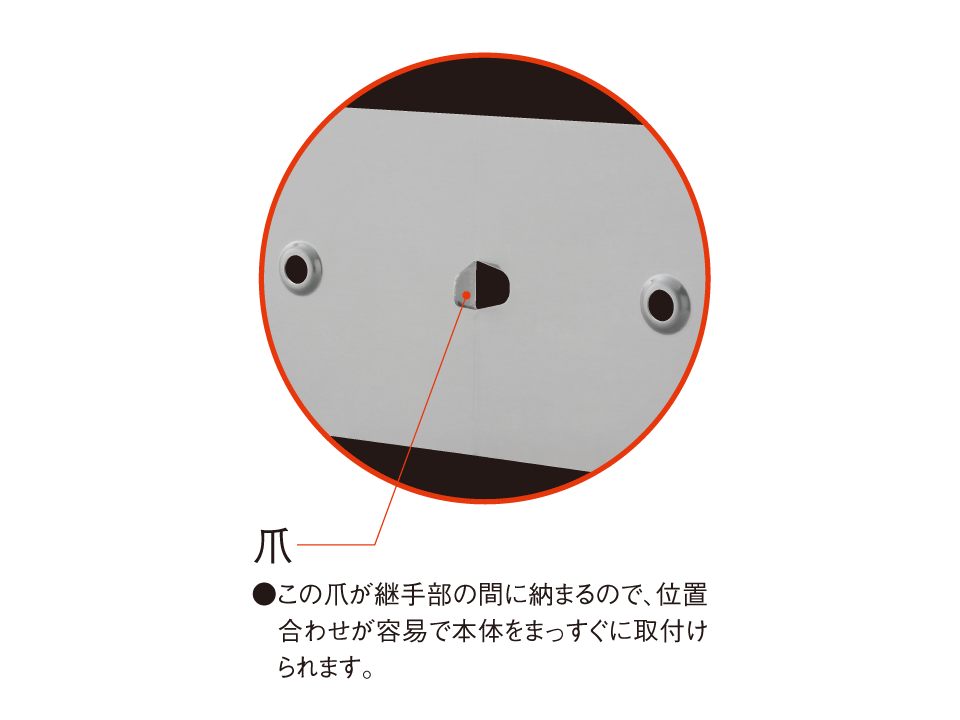

●金物中央部の爪により位置決めが容易で、まっすぐに取付けられます。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(T値)
1枚(片面)使い 13.1kN 2.4
2枚(両面)使い 26.3kN 4.9

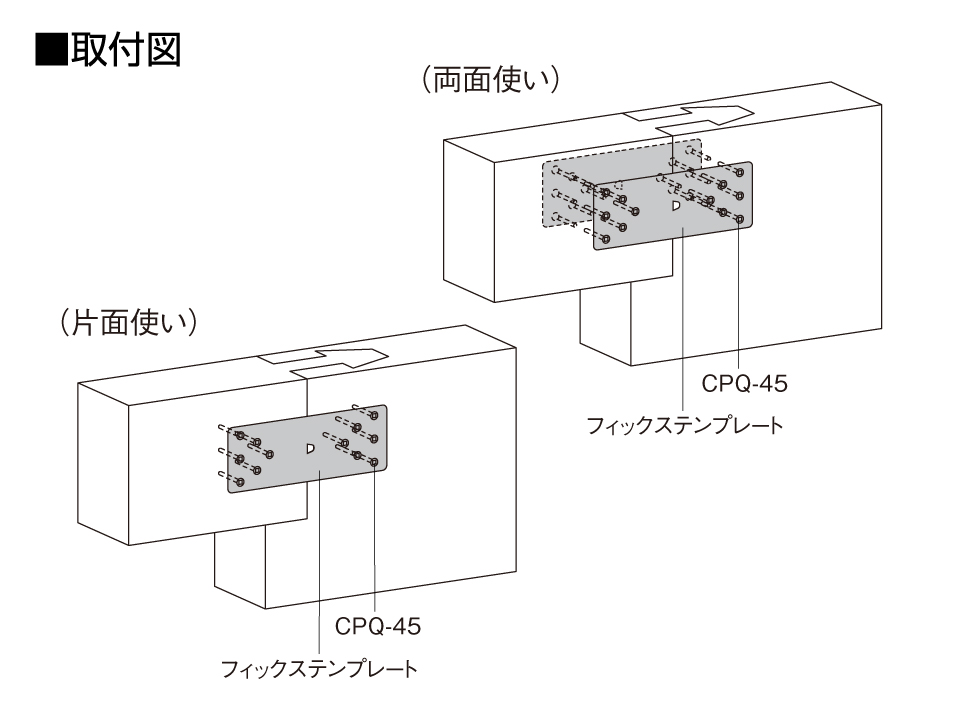

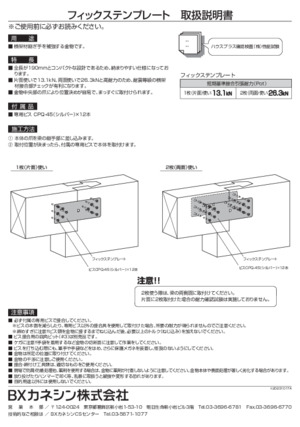

使用方法

①本体の爪を梁の継手部に差し込みます。
②取付位置が決まったら、付属の専用ビスで本体を取付けます。

注意事項

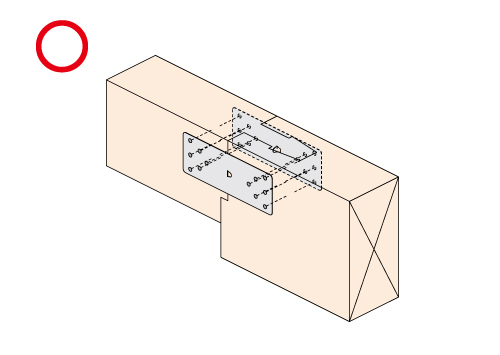

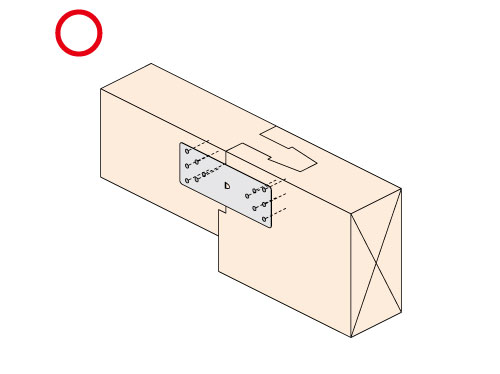

●2枚使う際は、梁の両側面に取付けてください。片側に2枚取付けた場合の耐力確認試験は実施しておりません。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/枚(税抜)
F-SP 082030 1枚 50枚/ケース 上棟 360

材質 NSS431DP-2(高強度複相組織ステンレス鋼)
付属品 ビスCPQ-45(シルバー)×12本
承認等 ハウスプラス確認検査(株)性能試験 HP10-KT083

この製品に関するQ&A

Q

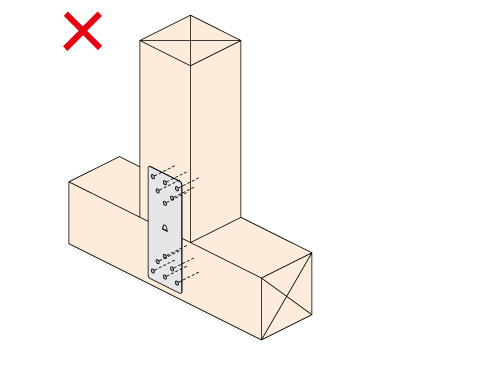

フィックステンプレートは柱と横架材の接合に使用できますか。
A
横架材継ぎ手専用ですので使用できません。
柱と横架材の接合に使用できる製品については弊社までお問合せください。

お問合せはこちら

Q

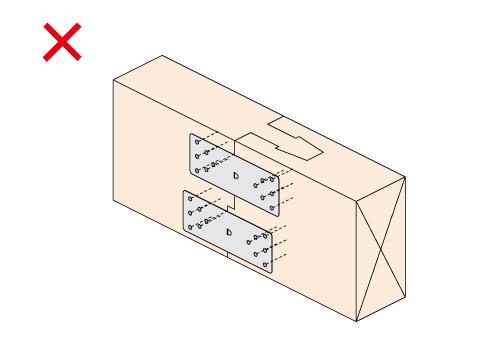

フィックステンプレートは横架材継ぎ手の片側に2枚取り付けられますか。
A
取り付けられません。2枚使う際は、横架材の両側面に取り付けてください。
片側に2枚取り付けられる製品についてはお問合せください。

お問合せはこちら

Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
