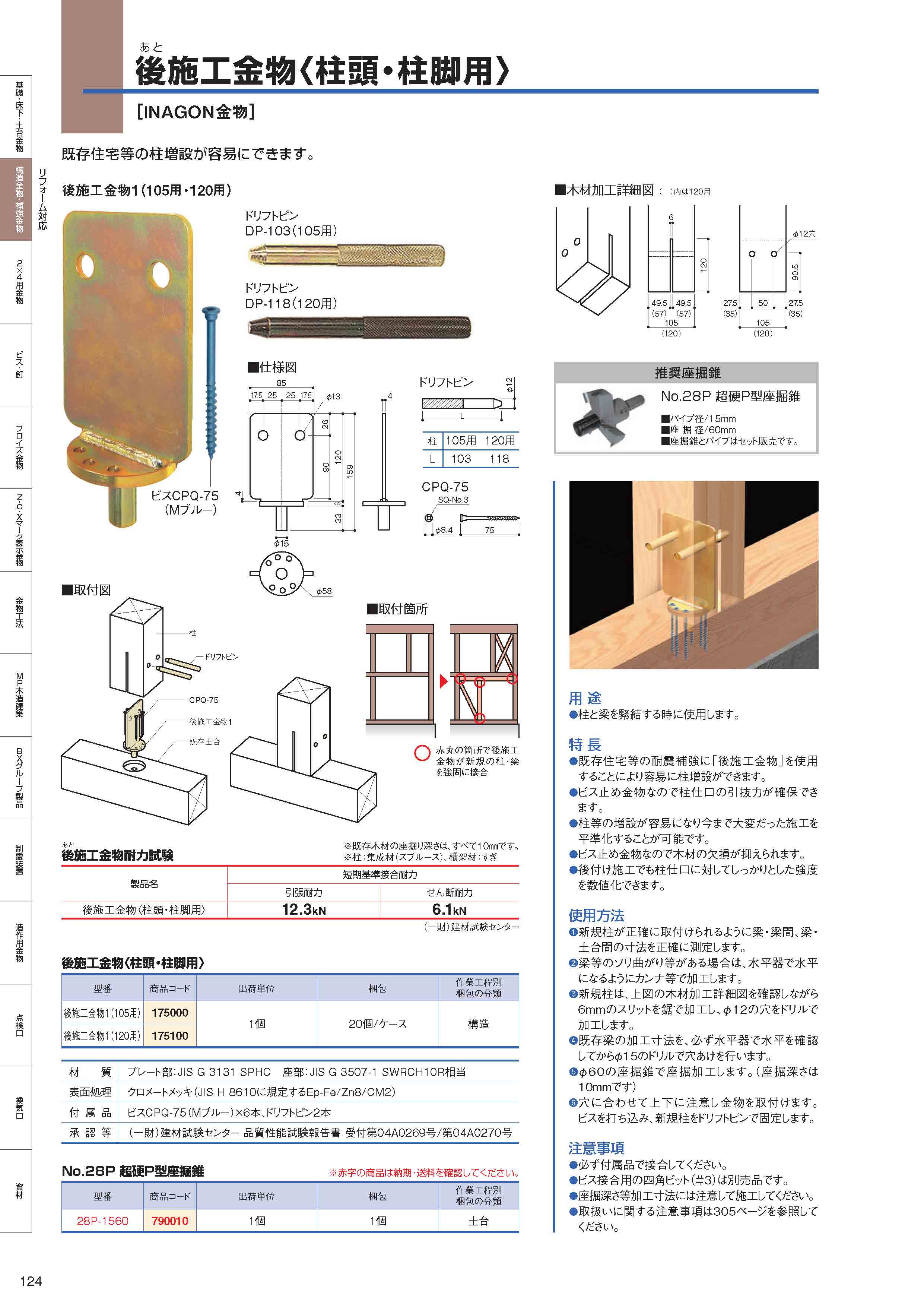

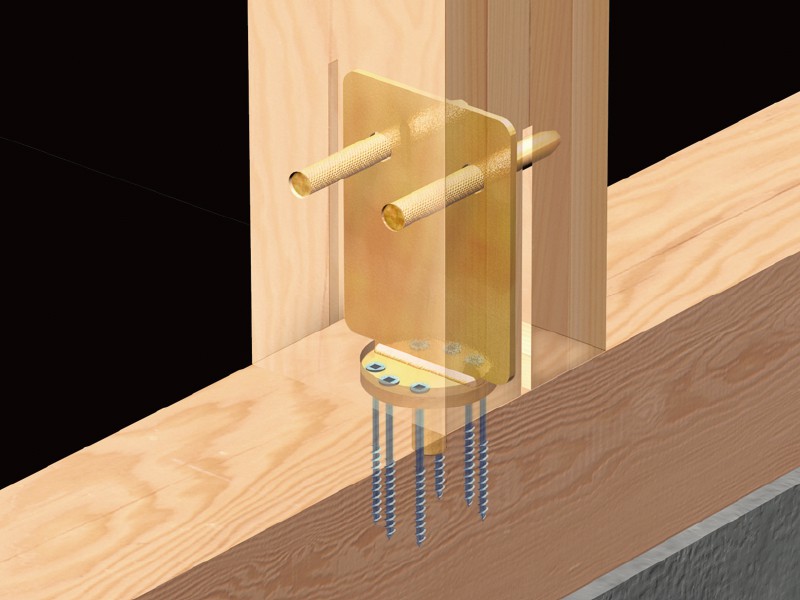

柱と梁を緊結する時に使用します。

●既存住宅等の耐震補強に「後施工金物」を使用することにより容易に柱増設ができます。
●ビス止め金物なので柱仕口の引抜力が確保できます。
●柱等の増設が容易になり今まで大変だった施工を平準化することが可能です。
●ビス止め金物なので木材の欠損が抑えられます。
●後付け施工でも柱仕口に対してしっかりとした強度を数値化できます。
●105用と120用があります。

製品名	短期基準接合耐力
	引張耐力	せん断耐力
後施工金物〈柱頭・柱脚用〉	12.3kN	6.1kN

※既存木材の座掘り深さは、すべて10㎜です。
※柱：集成材（スプルース）、横架材：すぎ

①新規柱が正確に取付けられるように梁・梁間、梁・土台間の寸法を正確に測定します。
②梁等のソリ曲がり等がある場合は、水平器で水平になるようにカンナ等で加工します。
③新規柱は、仕様欄の木材加工詳細図を確認しながら6mmのスリットを鋸で加工し、φ12の穴をドリルで加工します。
④既存梁の加工寸法を、必ず水平器で水平を確認してからφ15のドリルで穴あけを行います。
⑤φ60の座掘錐で座掘加工します。（座掘深さは10mmです）

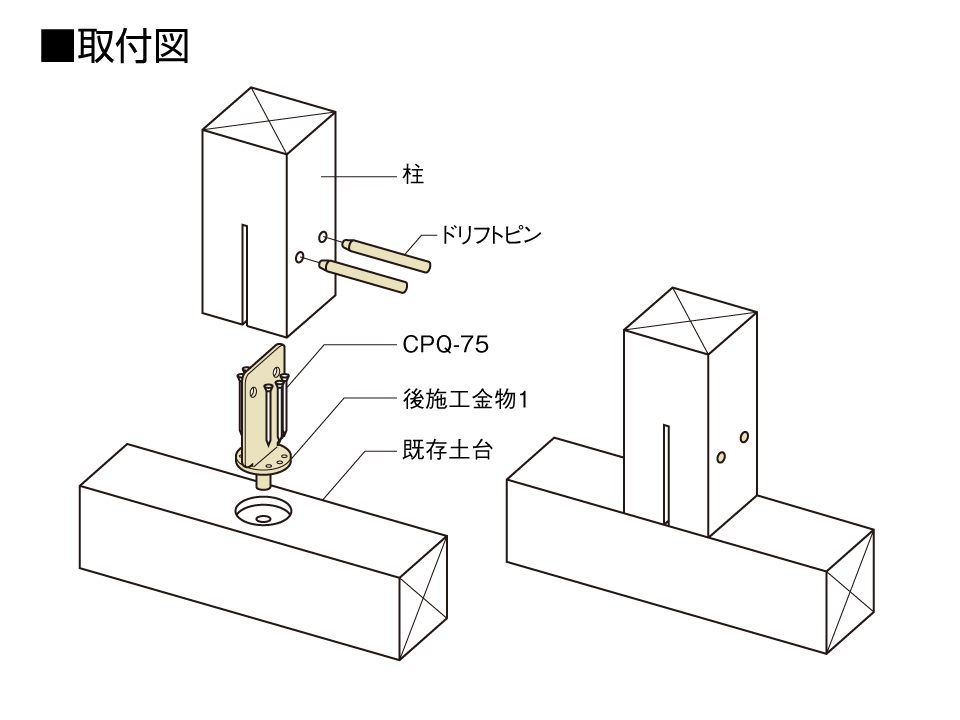

⑥穴に合わせて上下に注意し金物を取付けます。ビスを打ち込み、新規柱をドリフトピンで固定します。

●必ず付属品で接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。
●座掘深さ等加工寸法には注意して施工してください。

①後施工金物〈柱頭・柱脚用〉

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
後施工金物1（105用）	175000	1個	20個/ケース	構造	1,885
後施工金物1（120用）	175100				2,010



材質	プレート部：JIS G 3131 SPHC　座部：JIS G 3507 SWRCH10R
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）

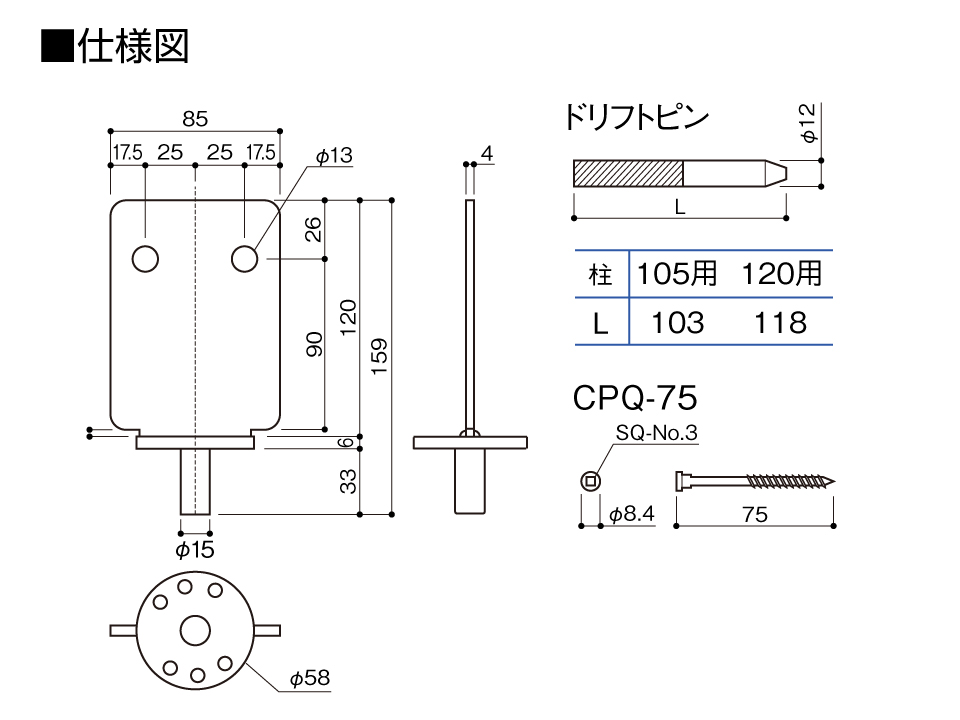

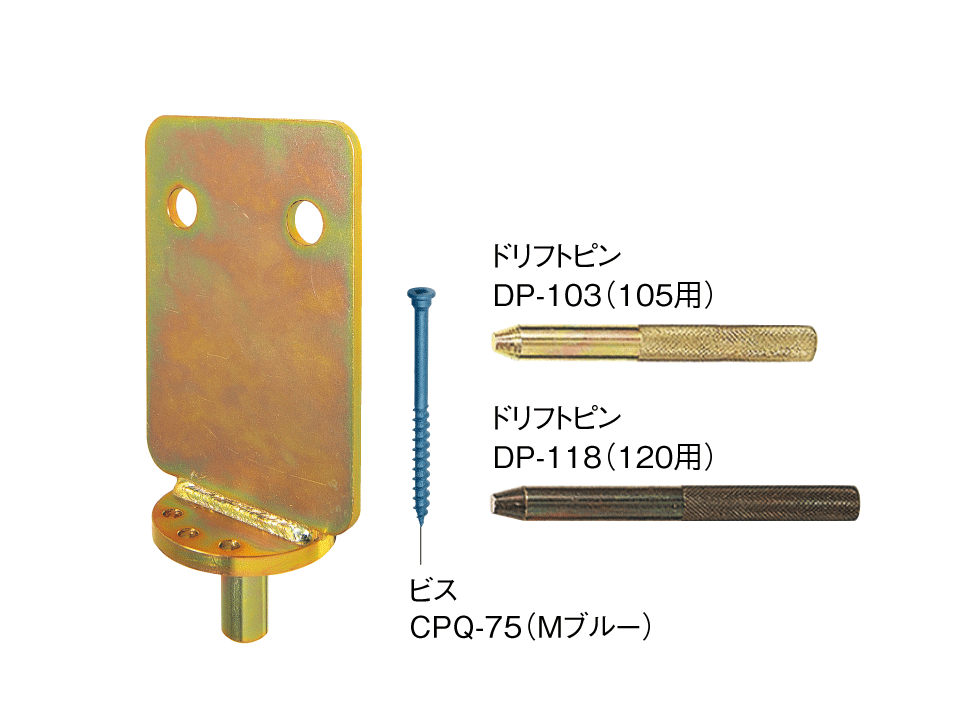

付属品	ビスCPQ-75（Mブルー）× 6本、ドリフトピン 2本
承認等	（一財）建材試験センター 品質性能試験報告書 受付第04A0269号/第04A0270号

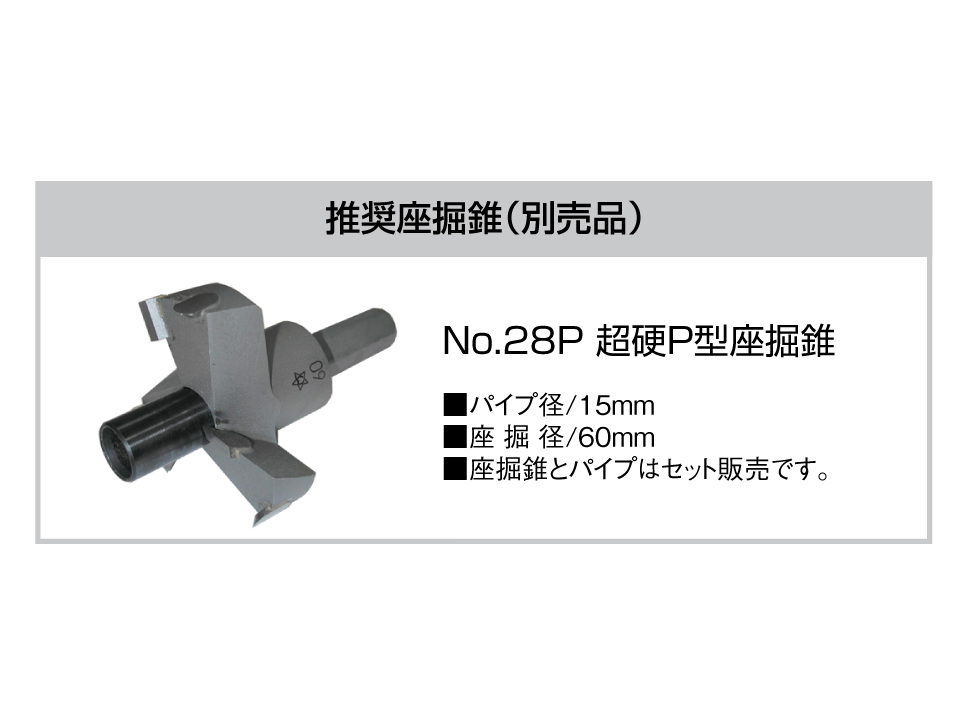

②No.28P 超硬P型座掘錐

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
28P-1560	790010	1個	1個	土台	13,000
