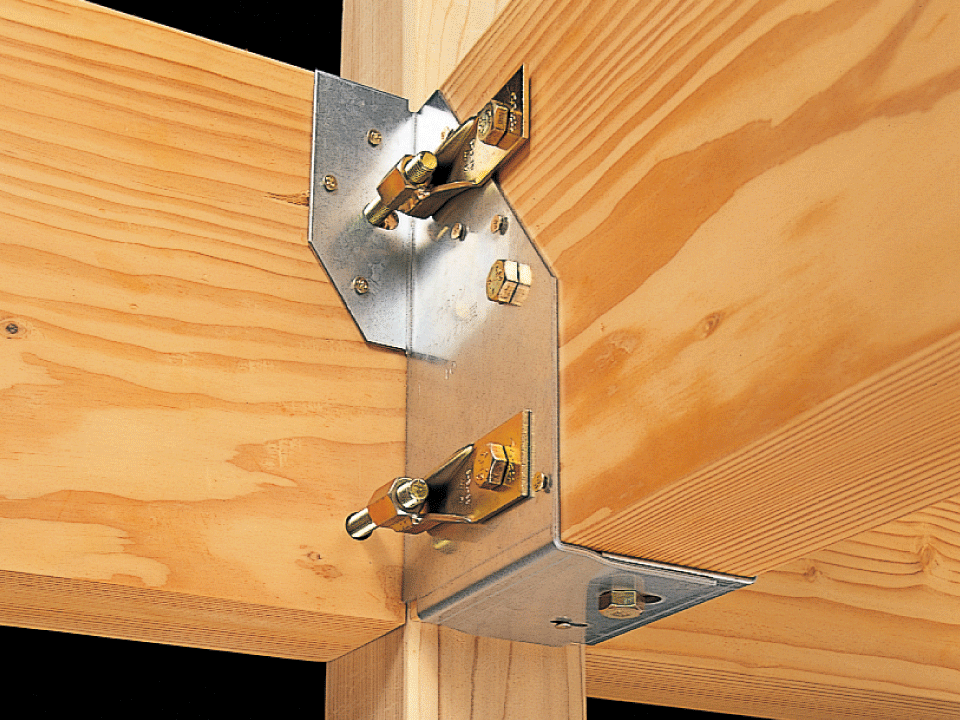

柱と横架材、または横架材同士を専用のストレッチ羽子板金物を介して補強する金物です。

●専用のストレッチ羽子板金物により取付け作業を容易にしました。

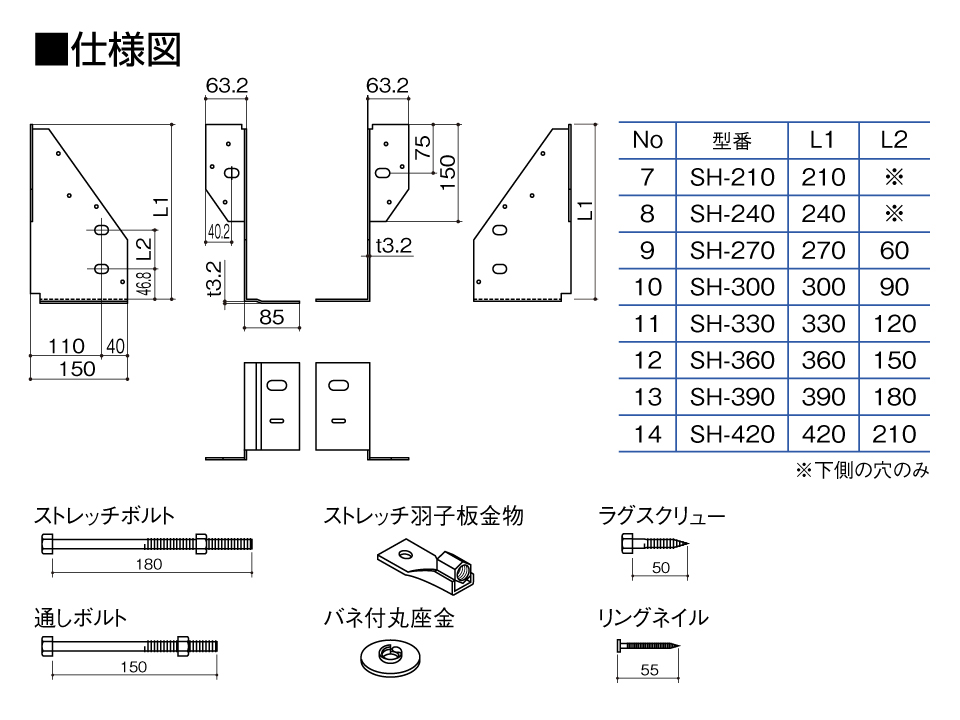

●横架材の成に応じて210mm～420mmの間で8種類を用意しました。
●横架材の巾は105mm～120mmに兼用で使用できます。

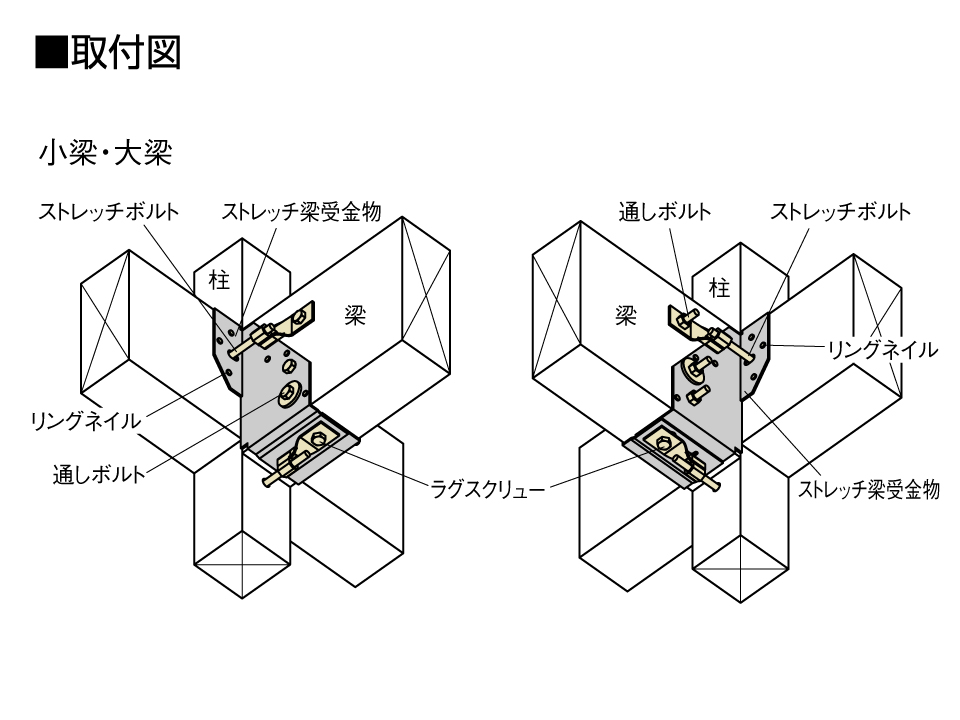

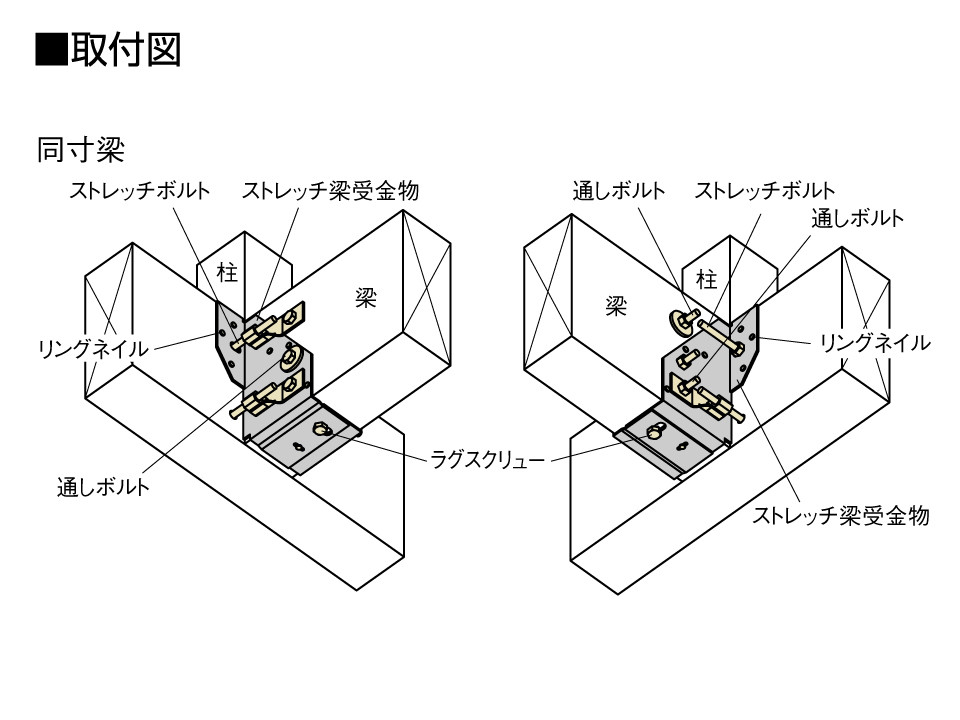

①ストレッチ羽子板金物とストレッチボルトで、通しボルト、ラグスクリューを介して梁や柱や横架材に引きつけます。
②他のボルト穴に通しボルトを通し、固定します。
③全ての釘穴に付属のリングネイルを打ち込みます。

●必ず付属品で接合してください。
●通常の仕口の補強金物です。

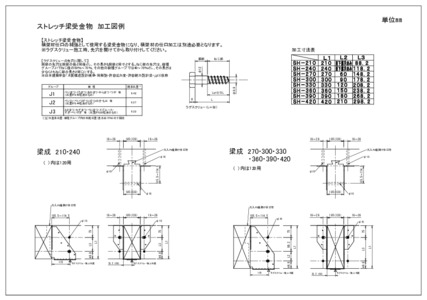

●木材の加工は資料欄の「木材加工詳細図」を参照してください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／組（税抜）
SH-210	145000	1組	6組/ケース	上棟	5,905
SH-240	145010				6,140
SH-270	145020				6,385
SH-300	145030				6,600
SH-330	145040				6,855
SH-360	145050				7,215
SH-390	145060				8,115
SH-420	145070				9,730



材質	JIS G 3302 SGHC
表面処理	溶融亜鉛めっき鋼板（Z27）
付属品	ストレッチ羽子板金物3個、ストレッチボルト4本、通しボルト3本、 ラグスクリュー1本、バネ付丸座金6枚、リングネイル15本
