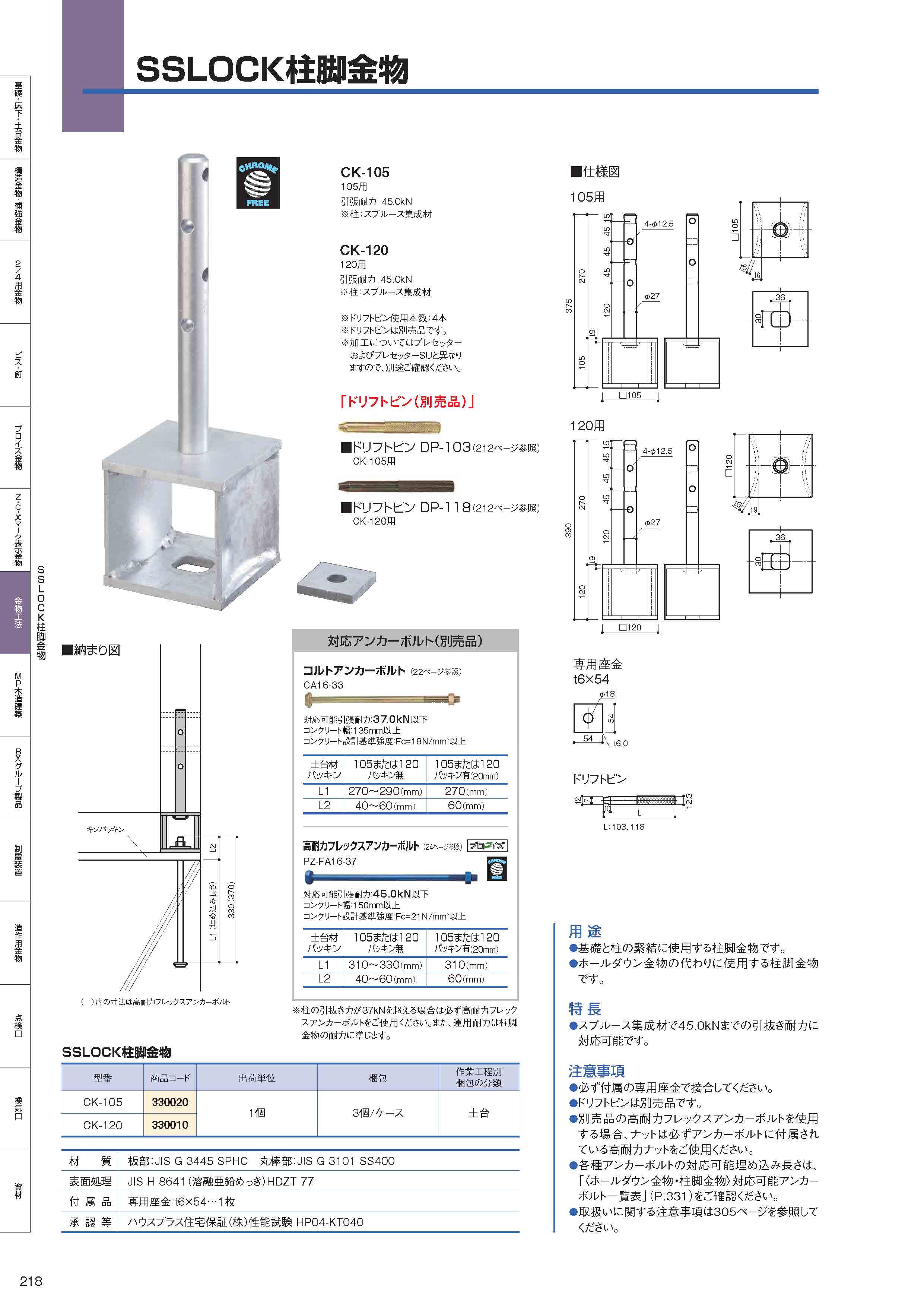

SSLOCK柱脚金物

高耐力45.0kNまでの引抜き耐力に対応可能な柱脚金物です。ホールダウン金物の代わりに使用できます。

用途・特長

●基礎と柱の緊結に使用する柱脚金物です。
●ホールダウン金物の代わりに使用する柱脚金物です。
スプルース集成材で45.0kNまでの引抜き耐力に対応可能です。

耐力

短期基準接合引張耐力(P0t) 接合部倍率(N値)
45.0kN 8.4
※柱:スプルース構造用集成材 E85-F300

仕様

ドリフトピン使用本数:4本
※ドリフトピンは別売品です。
※加工についてはプレセッターおよびプレセッターSUと異なりますので、別途ご確認ください。



アンカーボルトは柱の引き抜き力に応じて適宜選択してください。

注意事項

●必ず付属の専用座金で接合してください。
●ドリフトピンは別売品です。
●別売品の高耐力フレックスアンカーボルトを使用する場合、ナットは必ずアンカーボルトに付属されている高耐力ナットをご使用ください。

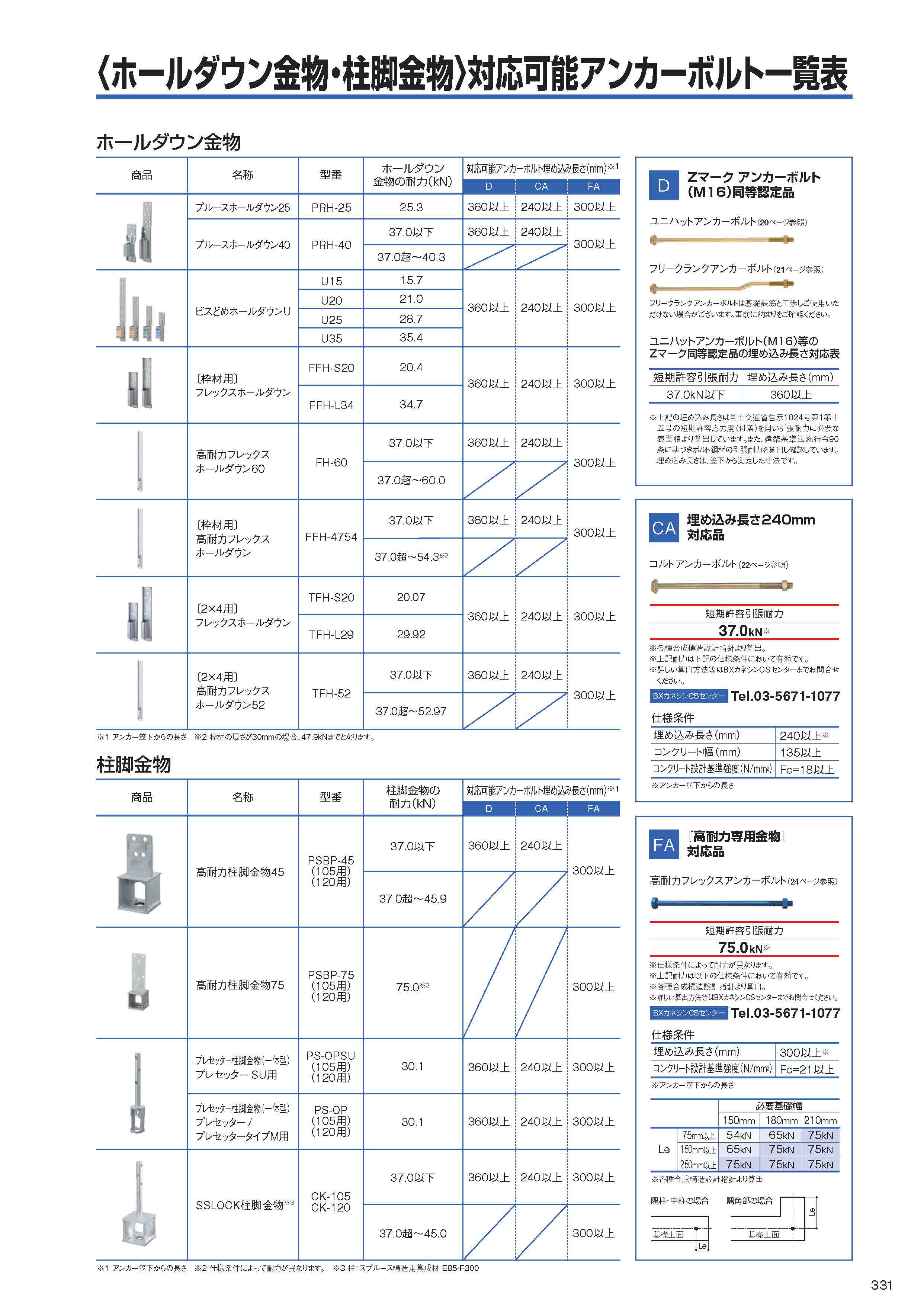

●各種アンカーボルトの対応可能埋め込み長さは、資料覧「〈ホールダウン金物・柱脚金物〉対応可能アンカーボルト一覧表」をご確認ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)

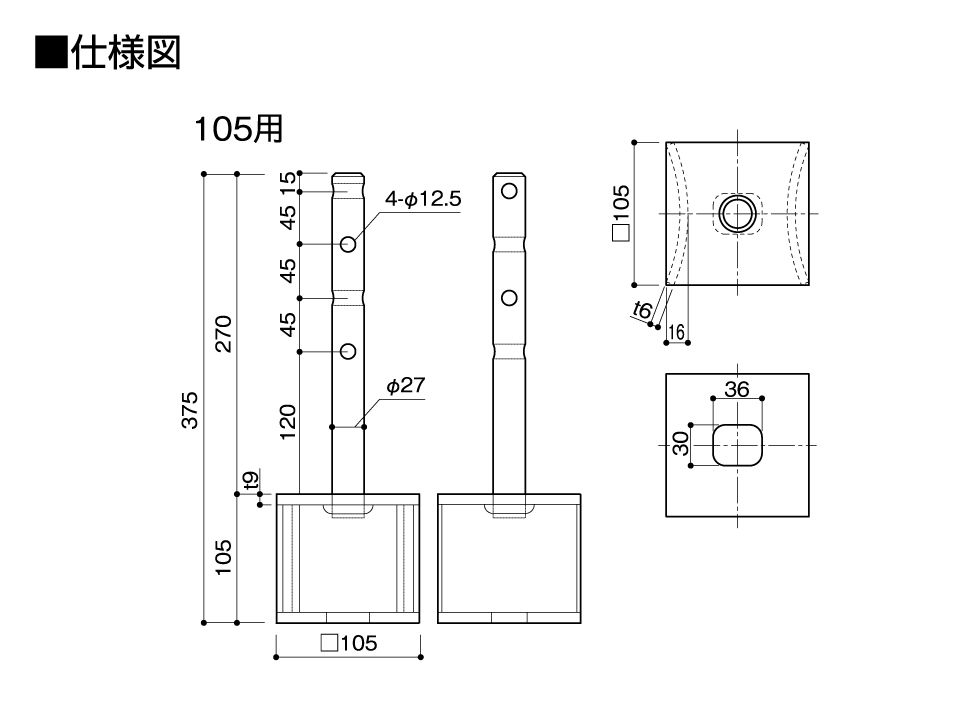

CK-105 330020 1個 3個/ケース 土台 8,540

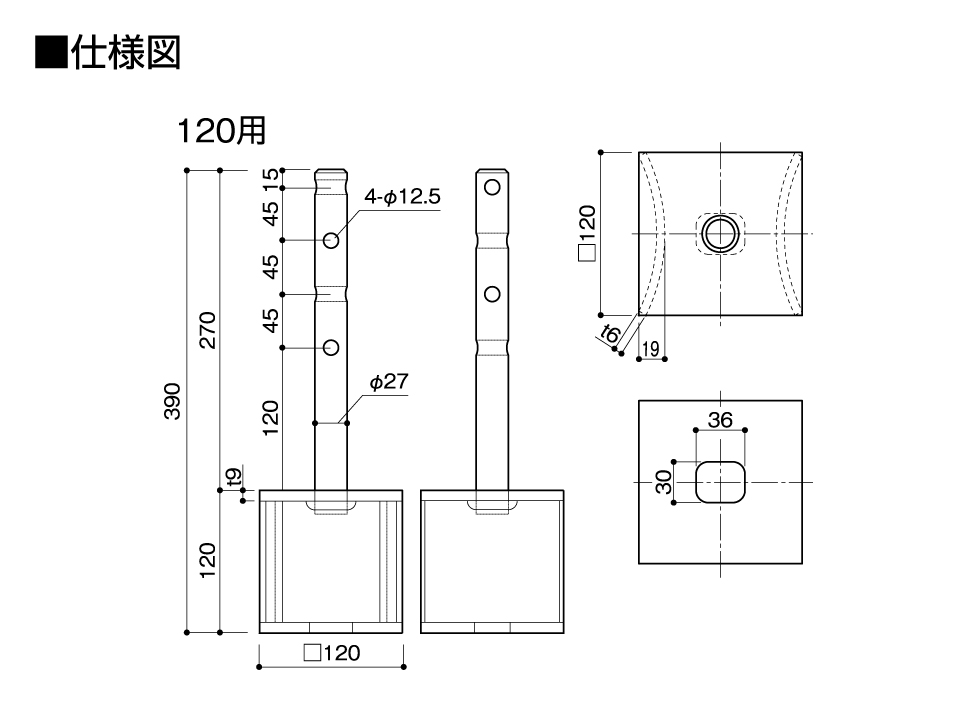

CK-120 330010 9,160

材質 板部:JIS G 3445 SPHC 丸棒部:JIS G 3101 SS400
表面処理 JIS H 8641(溶融亜鉛めっき)HDZ55

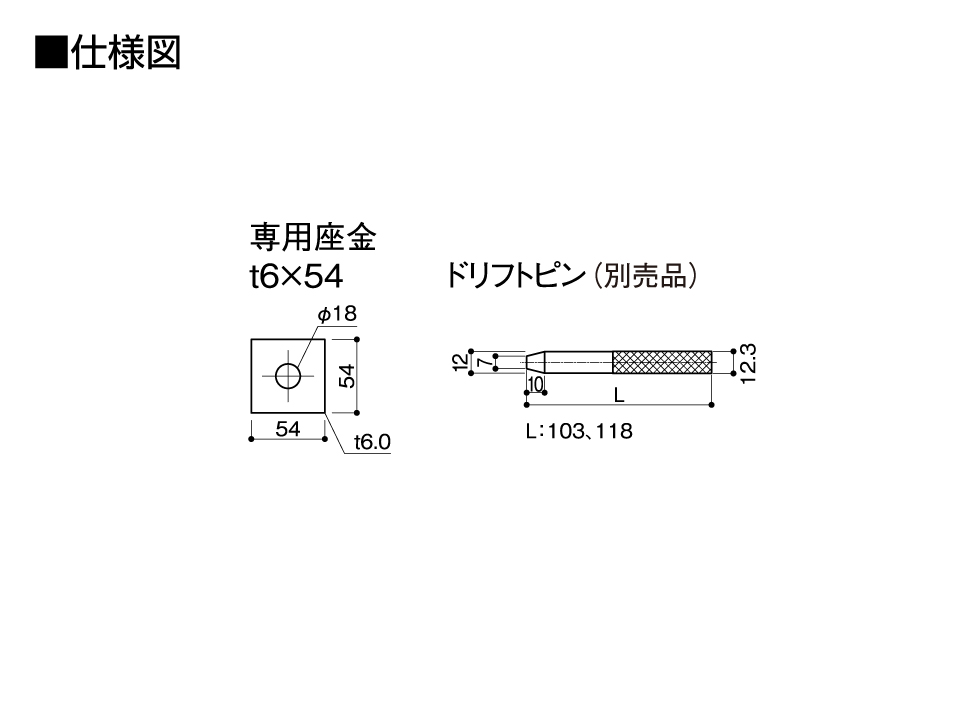

付属品 専用座金 t6×54…1枚
承認等 ハウスプラス住宅保証(株)性能試験 HP04-KT040
