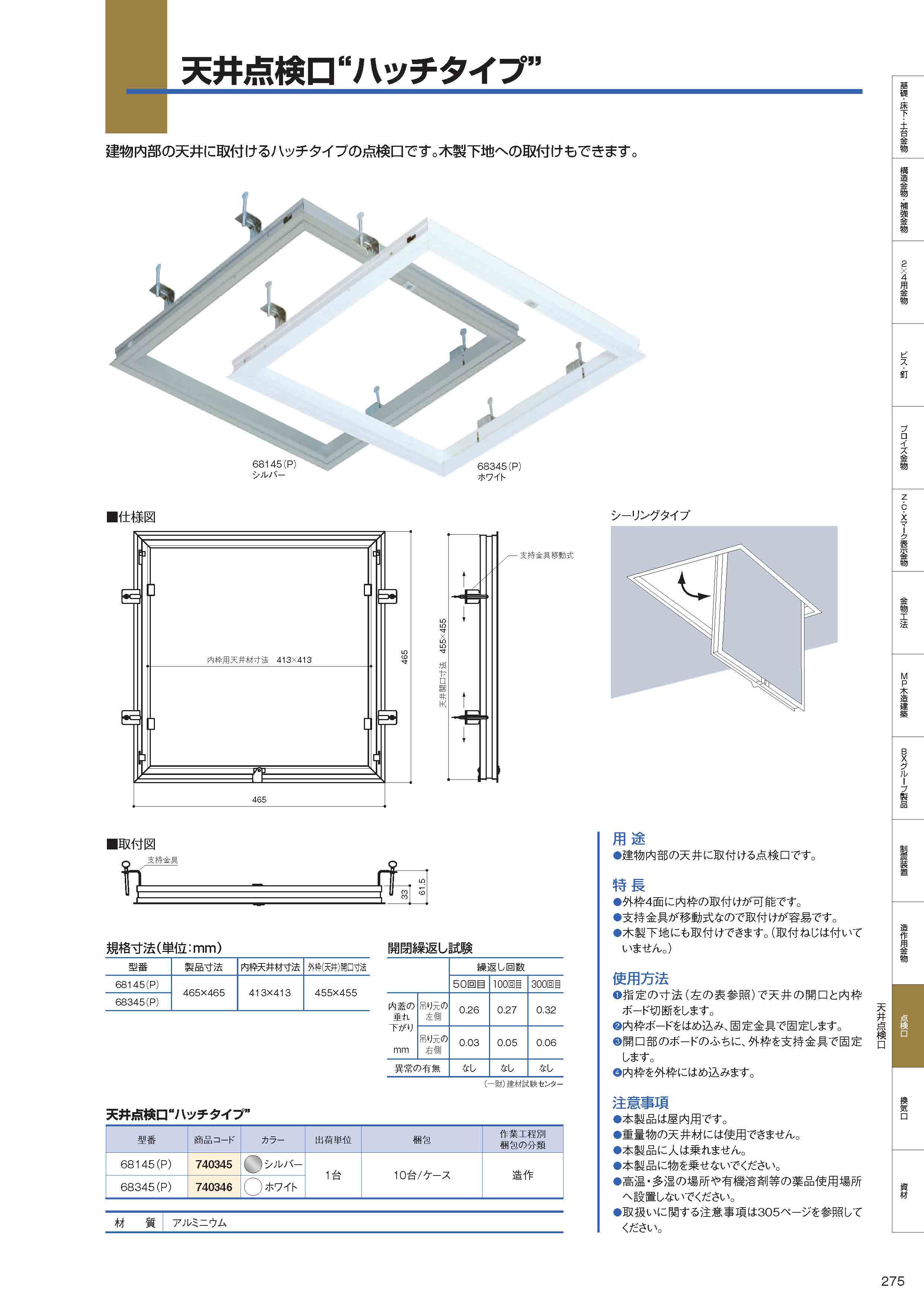

天井点検口“ハッチタイプ”

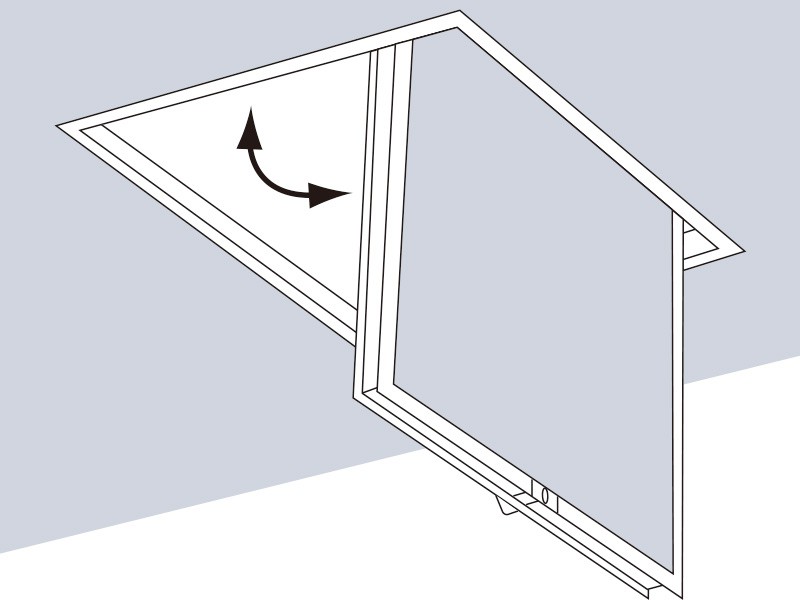

建物内部の天井に取付けるハッチタイプの点検口です。木製下地への取付けもできます。
用途・特長
建物内部の天井に取付ける点検口です。
●外枠4面に内枠の取付けが可能です。
●支持金具が移動式なので取付けが容易です。
●木製下地にも取付けできます。（取付ねじは付いていません。）
●支持金具が移動式なので取付けが容易です。
●木製下地にも取付けできます。（取付ねじは付いていません。）
仕様

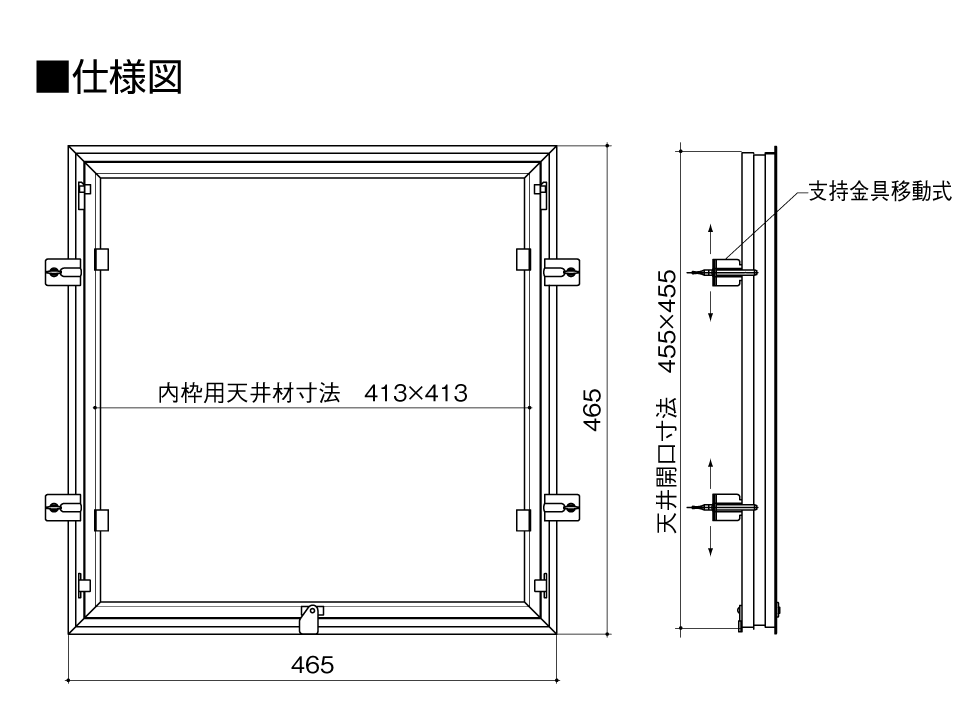

規格寸法（単位：mm）
| 型番 | 製品寸法 | 内枠天井材寸法 | 外枠（天井）開口寸法 |
| 68145（P） | 465×465 | 413×413 | 455×455 |
| 68345（P） |
開閉繰返し試験
（一財）建材試験センター
| 繰返し回数 | ||||
| 50回目 | 100回目 | 300回目 | ||
| 内蓋の垂れ下がり（mm） | 吊り元の左側 | 0.26 | 0.27 | 0.32 |
| 吊り元の右側 | 0.03 | 0.05 | 0.06 | |
| 異常の有無 | なし | なし | なし | |
使用方法
①指定の寸法（仕様欄参照）で天井の開口と内枠ボード切断をします。
②内枠ボードをはめ込み、固定金具で固定します。

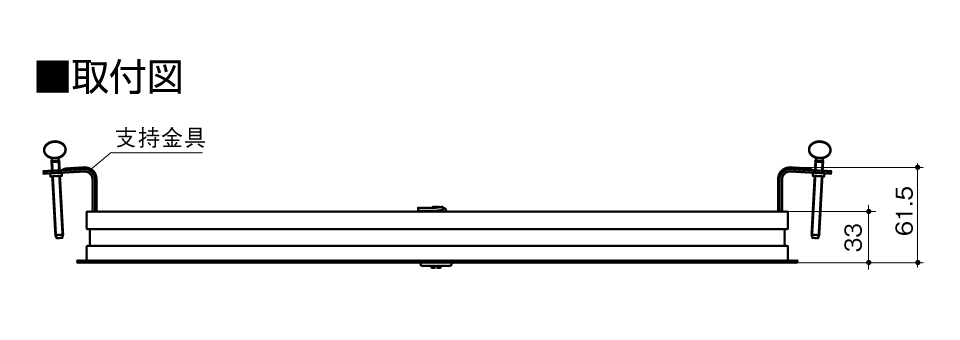

③開口部のボードのふちに、外枠を支持金具で固定します。
④内枠を外枠にはめ込みます。
②内枠ボードをはめ込み、固定金具で固定します。
③開口部のボードのふちに、外枠を支持金具で固定します。
④内枠を外枠にはめ込みます。
注意事項
●本製品は屋内用です。
●重量物の天井材には使用できません。
●本製品に人は乗れません。
●本製品に物を乗せないでください。
●高温・多湿の場所や有機溶剤等の薬品使用場所へ設置しないでください。
●重量物の天井材には使用できません。
●本製品に人は乗れません。
●本製品に物を乗せないでください。
●高温・多湿の場所や有機溶剤等の薬品使用場所へ設置しないでください。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | カラー | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| 68145（P） | 740345 | シルバー | 1台 | 10台/ケース | 造作 | オープン価格 |
| 68345（P） | 740346 | ホワイト |
| 材質 | アルミニウム |
