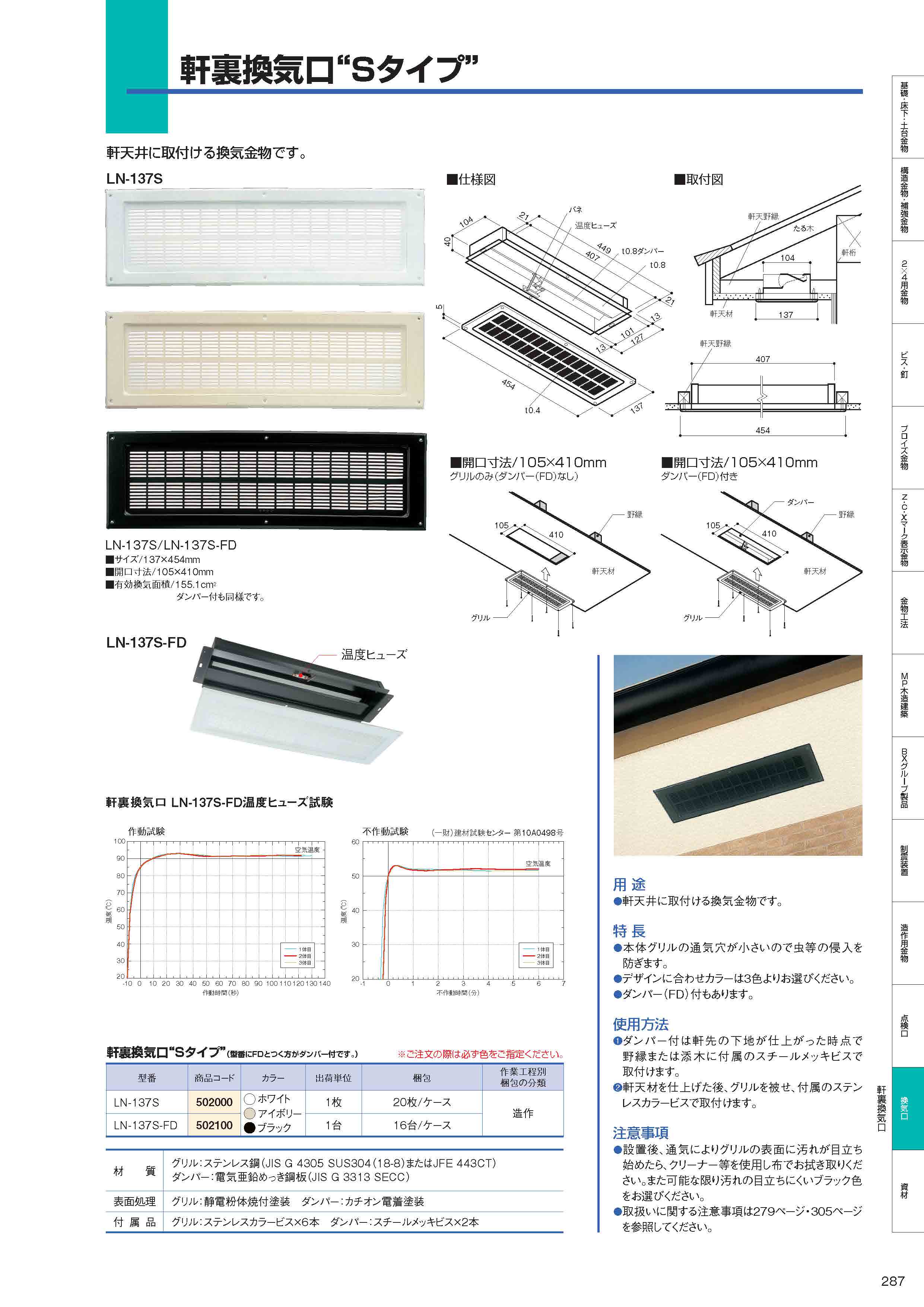

軒裏換気口“Sタイプ”

軒天井に取付ける137×454mmの軒裏換気口です。本体グリルの通気穴が小さいので虫等の侵入を防ぎます。

用途・特長

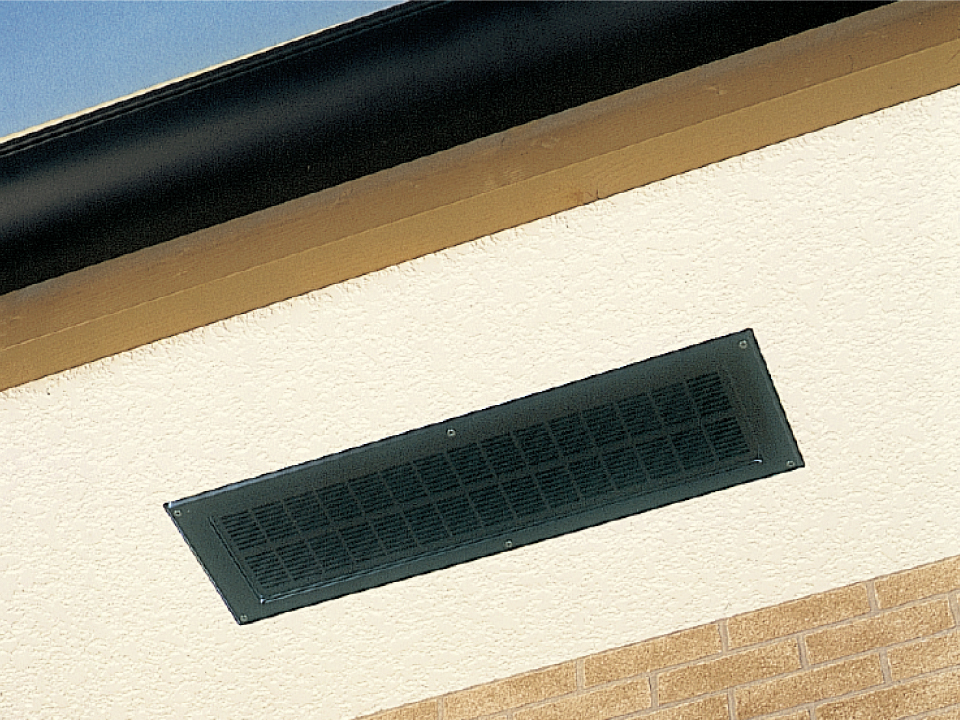

軒天井に取付ける換気金物です。
●本体グリルの通気穴が小さいので虫等の侵入を防ぎます。
●デザインに合わせカラーは3色よりお選びください。
●ダンパー(FD)付もあります。

仕様

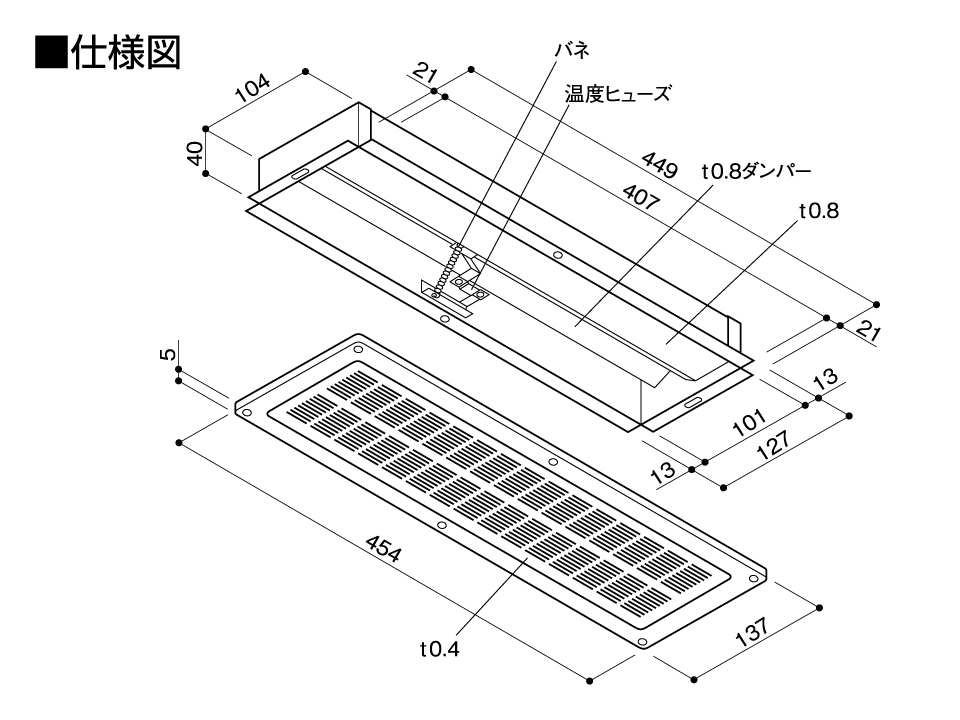

型番 サイズ 開口寸法 有効換気面積
LN-137S
LN-137S-FD

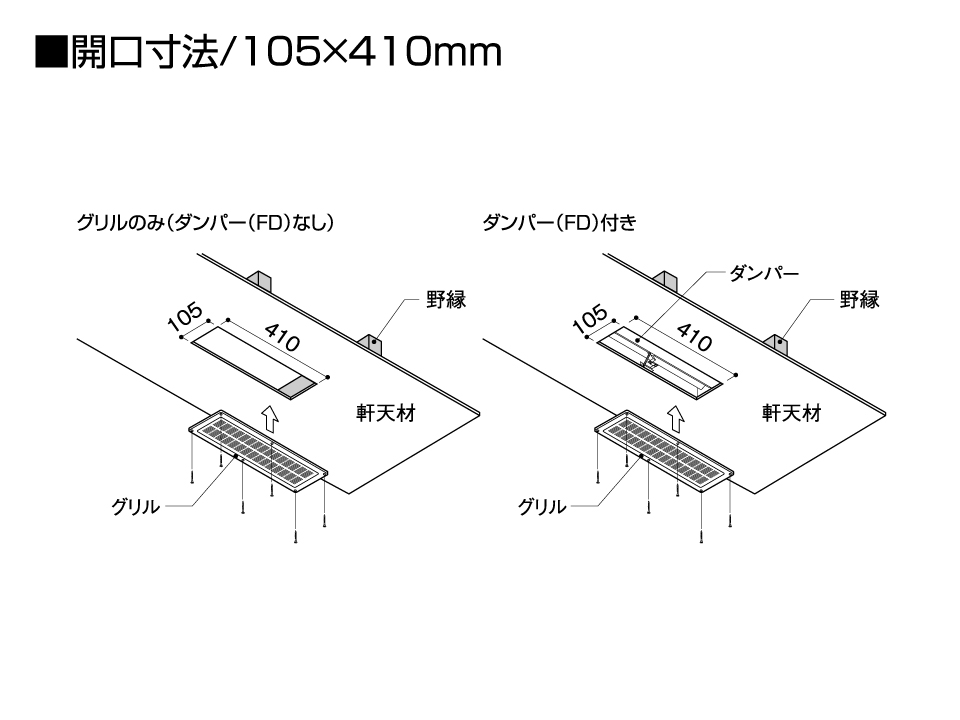

137×454mm 105×410mm 155.1cm2
※型番にFDとつく方がダンパー付です。

使用方法

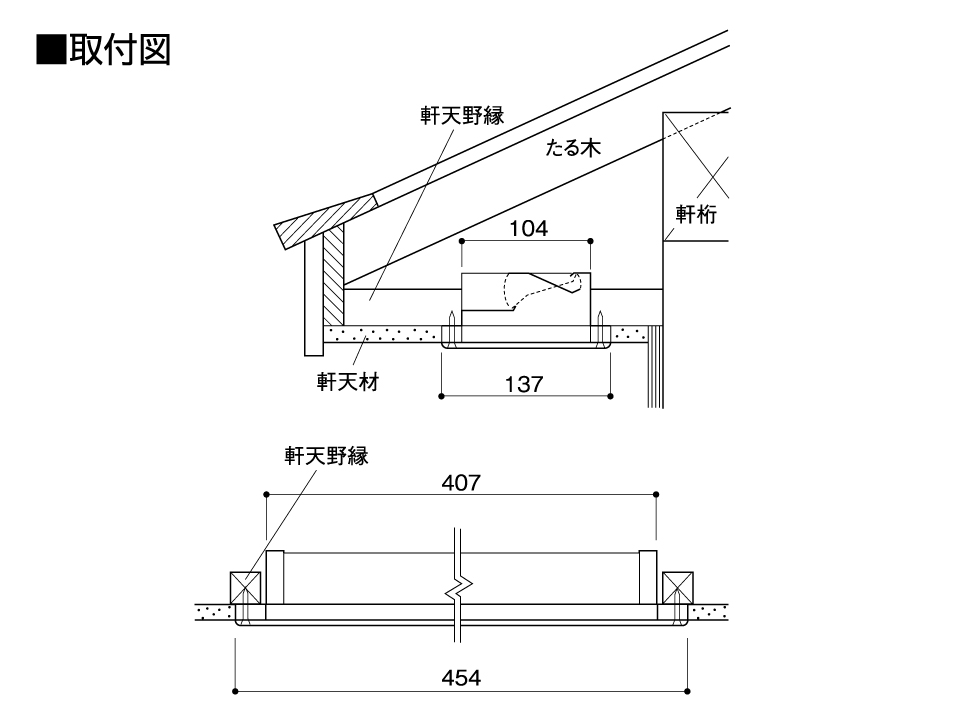

①ダンパー付は軒先の下地が仕上がった時点で野縁または添木に付属のスチールメッキビスで取付けます。
②軒天材を仕上げた後、グリルを被せ、付属のステンレスカラービスで取付けます。

注意事項

●設置後、通気によりグリルの表面に汚れが目立ち始めたら、クリーナー等を使用し布でお拭き取りください。また可能な限り汚れの目立ちにくいブラック色をお選びください。
●当社の換気口は、耐食性に優れているステンレス鋼を採用し、かつ表面処置を施すなど『さび』については万全を期しておりますが、使用環境などにより稀に『さび』の原因となる物質が堆積し『もらいさび』という現象を起こすことがあります。美観を損ねない為には定期的な※メンテナンスをしていただくと共に、設置環境や場所等には十分に考慮の上、ご使用下さいますようお願い致します。

※メンテナンスについて
ステンレス協会より発行されている小冊子がございますので、必要の際はステンレス協会に直接お問合せください。

基本情報/メーカー希望小売価格(税抜き)

※ご注文の際は必ず色をご指定ください。
※型番にFDとつく方がダンパー付です。
型番 商品コード カラー 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/枚・台(税抜)
LN-137S 502000 ホワイト
アイボリー
ブラック
1枚 20枚/ケース 造作 1,420
LN-137S-FD 502100 1台 16台/ケース 5,455

材質 グリル:ステンレス鋼(JIS G 4305 SUS304(18-8)またはJFE 443CT)
ダンパー:電気亜鉛めっき鋼板(JIS G 3313 SECC)
表面処理 グリル:静電粉体焼付塗装
ダンパー:カチオン電着塗装
付属品 グリル:ステンレスカラービス×6本
ダンパー:スチールメッキビス×2本

この製品に関するQ&A

Q
軒裏換気口を勾配のついた軒裏に使用できますか。
A

ご使用いただけますが、大臣認定品に関しては認定対象外となります。


大臣認定品
ロング軒裏換気口(ダンパー付)
80ロング(ダンパー付)
ファイヤーストップ45換気口


※軒裏換気口“見切タイプ”は取り付けられません。

Q
BXカネシンで販売している軒裏換気口は吸排気両用ですか。
A
すべて吸排気両用です。(強制換気をするものではありません。)
Q
軒裏換気口のビスだけを購入することはできますか。
A
袋単位(軒裏1個で1袋)であれば購入可能です。

※商品によっては納期がかかる場合がありますので、詳しくはお問合せください。

お問合せはこちら
Q
軒裏換気口の有効換気面積はどこに記載されていますか。
A

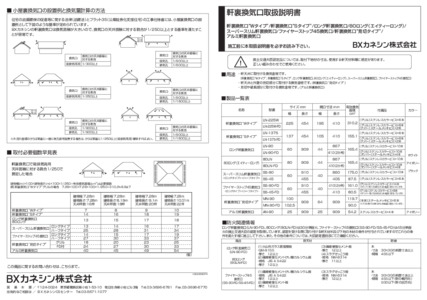

カタログと取扱説明書に記載しています。カタログページですと、製品写真の近くに記載しています。各軒裏換気口の有効換気面積は以下の表でもご確認いただけます。

名称 型番 有効換気面積
軒裏換気口“Wタイプ” LN-225W 310.2cm2
LN-225W-FD
軒裏換気口“Sタイプ” LN-137S 155.1cm2
LN-137S-FD
ロング軒裏換気口 LN-90 165.4cm2
LN-90-FD
80ロング(エイティーロング) 80LN 165.4cm2
80LN-FD
ファイヤーストップ軒ゼロ45 FS-NZ45 236.6cm2(130cm2/m)
ファイヤーストップ軒ゼロ60 FS-NZ60
スーパースリム軒裏換気口〈ロングタイプ〉 SS-90 175.0cm2
スーパースリム軒裏換気口〈ハーフタイプ〉 SS-45 87.5cm2
ファイヤーストップ45換気口〈ロングタイプ〉 SS-90-FD 161.0cm2
ファイヤーストップ45換気口〈ハーフタイプ〉 SS-45-FD 80.5cm2
軒裏換気口“見切タイプ” MN-90 119.7cm2
MN-90-FD 90.0cm2
アルミ軒裏換気口 AN-90 54.2cm2

Q
換気口のカラーをカタログ掲載色以外にしてもらうことはできますか。
A
対応できる場合もございますので、お気軽にお問合せください。
お問合せはこちら
Q
換気口の色味を知りたいのでサンプルをもらうことはできますか。
A
以下の製品はカラーサンプルをご用意しております。ご希望の方はお問合せページより製品名をご記入の上お問合せください。
※カラーサンプルは無償です。製品サンプルではありませんのでご了承ください。
ステンレス換気ガラリ
軒裏換気口“Wタイプ”
軒裏換気口“Sタイプ”
ロング軒裏換気口
80ロング
ファイヤーストップ軒ゼロ45
ファイヤーストップ軒ゼロ60
ファイヤーストップ45換気口
スーパースリム軒裏換気口
軒裏換気口“見切タイプ”
屋外フード
換気フード
シロッコファン用フード
