製品情報

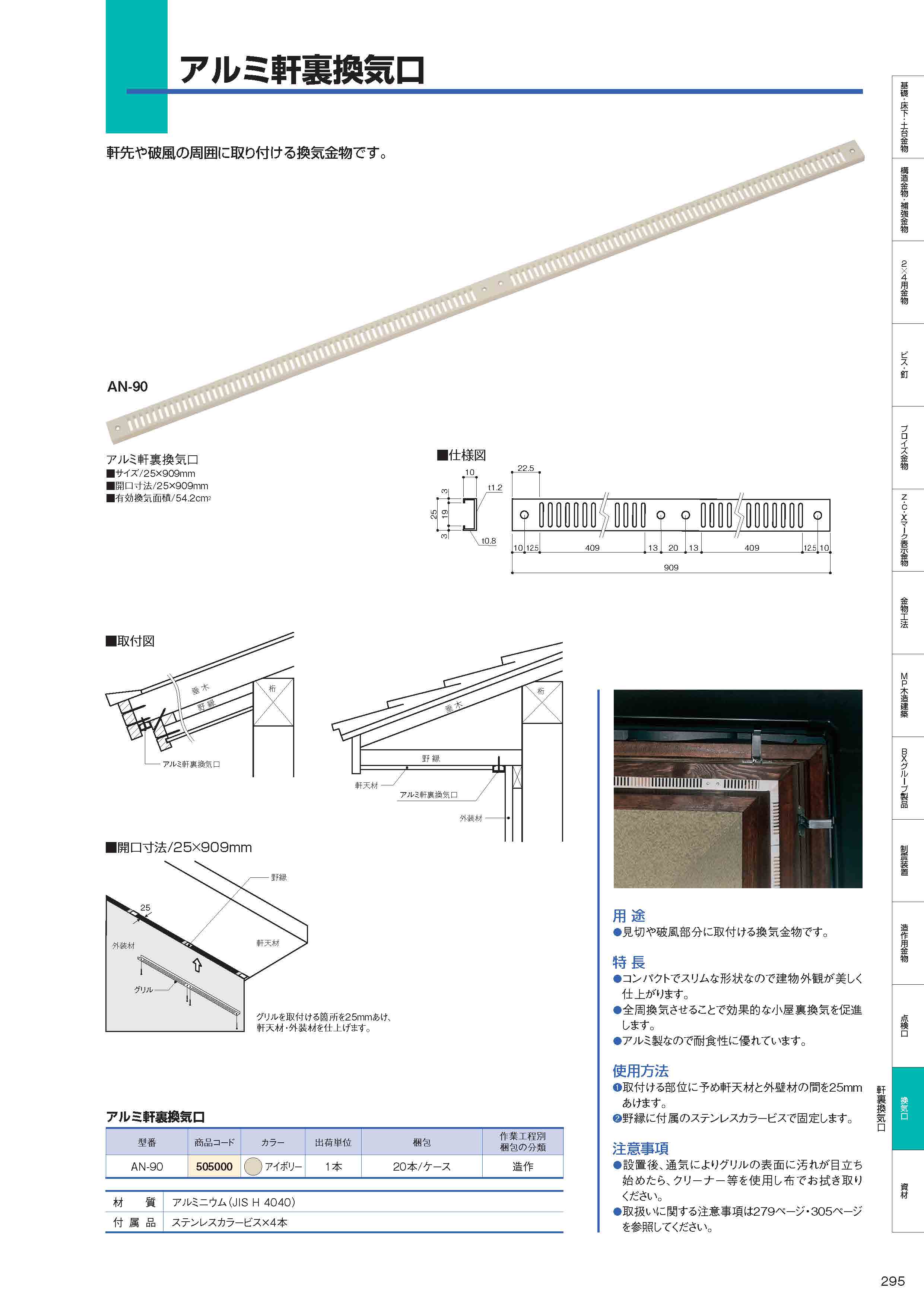

アルミ軒裏換気口

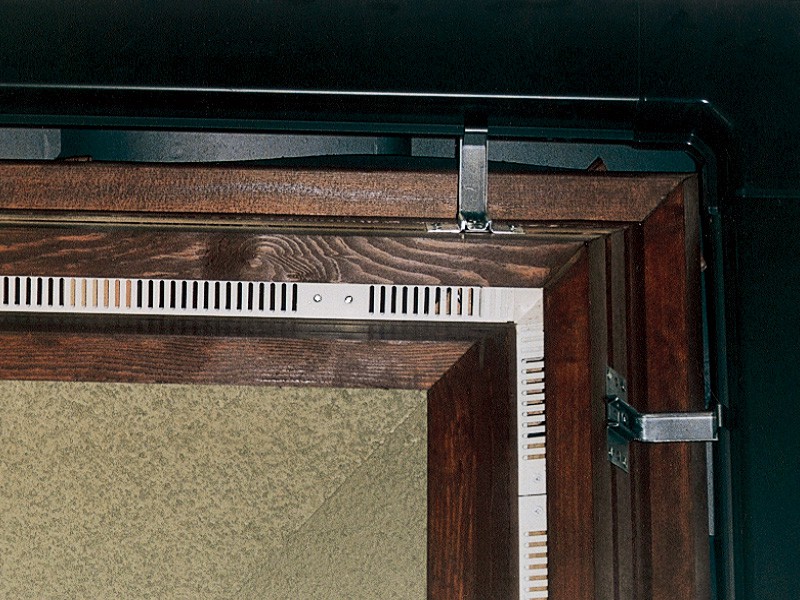

軒先や破風の周囲に取り付ける軒裏換気口です。

用途・特長

見切や破風部分に取付ける換気金物です。
●コンパクトでスリムな形状なので建物外観が美しく仕上がります。
●全周換気させることで効果的な小屋裏換気を促進します。
●アルミ製なので耐食性に優れています。

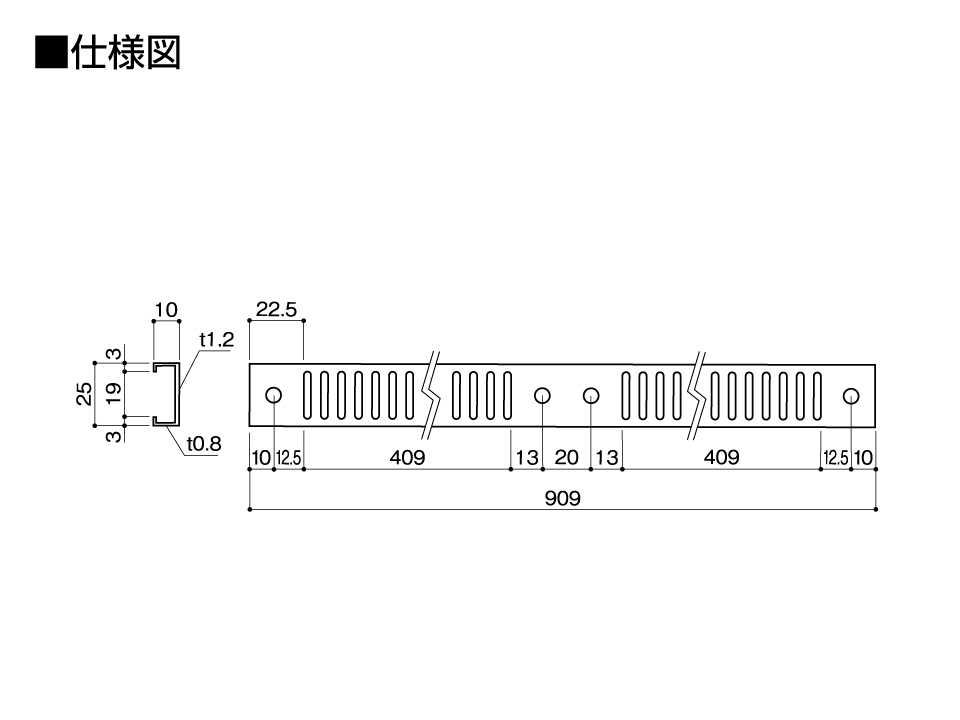

仕様

型番 サイズ 開口寸法 有効換気面積
AN-90 25×909mm 25×909mm 54.2cm2

使用方法

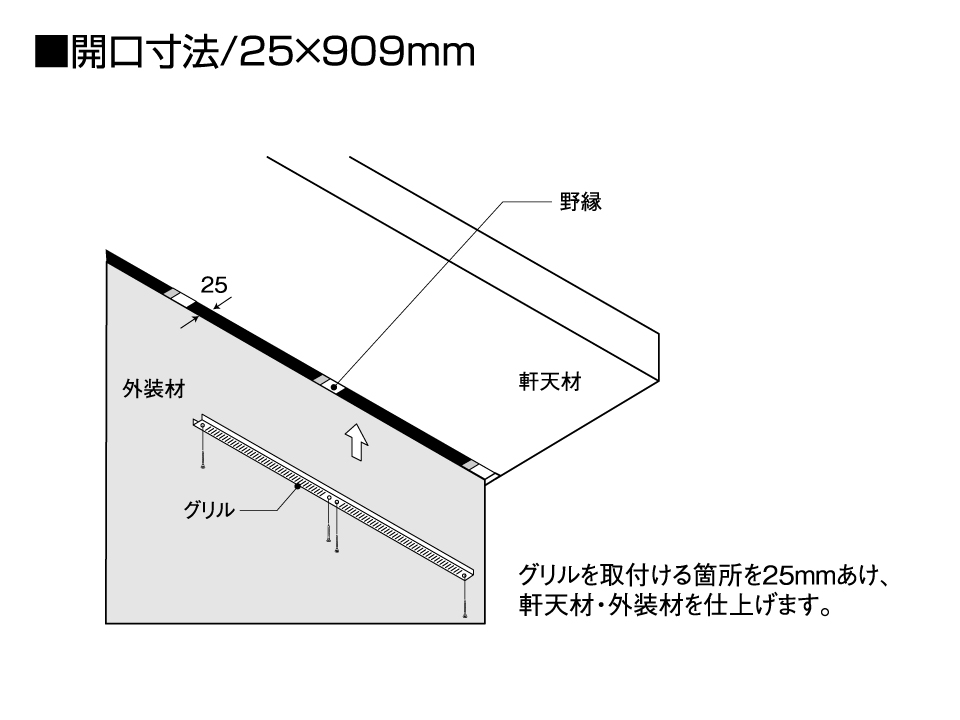

①取付ける部位に予め軒天材と外壁材の間を25mmあけます。

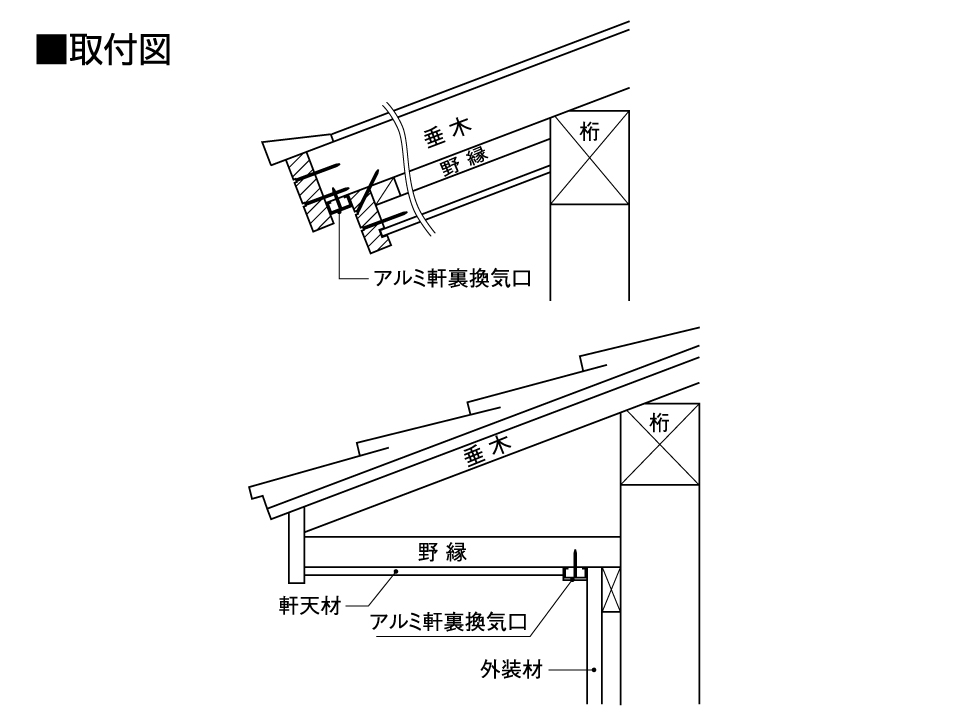

②野縁に付属のステンレスカラービスで固定します。

注意事項

設置後、通気によりグリルの表面に汚れが目立ち始めたら、クリーナー等を使用し布でお拭き取りください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード カラー 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
AN-90 505000 アイボリー 1本 20本/ケース 造作 2,550

材質 アルミニウム(JIS H 4040)
付属品 ステンレスカラービス×4本

この製品に関するQ&A

Q
軒裏換気口のビスだけを購入することはできますか。
A
袋単位(軒裏1個で1袋)であれば購入可能です。

※商品によっては納期がかかる場合がありますので、詳しくはお問合せください。

お問合せはこちら
Q
軒裏換気口の有効換気面積はどこに記載されていますか。
A

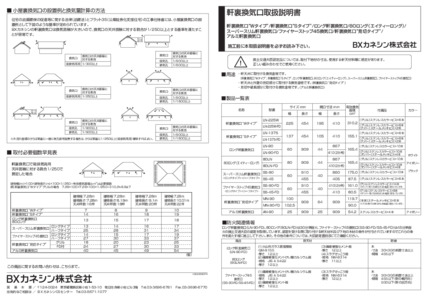

カタログと取扱説明書に記載しています。カタログページですと、製品写真の近くに記載しています。各軒裏換気口の有効換気面積は以下の表でもご確認いただけます。

名称 型番 有効換気面積
軒裏換気口“Wタイプ” LN-225W 310.2cm2
LN-225W-FD
軒裏換気口“Sタイプ” LN-137S 155.1cm2
LN-137S-FD
ロング軒裏換気口 LN-90 165.4cm2
LN-90-FD
80ロング(エイティーロング) 80LN 165.4cm2
80LN-FD
ファイヤーストップ軒ゼロ45 FS-NZ45 236.6cm2(130cm2/m)
ファイヤーストップ軒ゼロ60 FS-NZ60
スーパースリム軒裏換気口〈ロングタイプ〉 SS-90 175.0cm2
スーパースリム軒裏換気口〈ハーフタイプ〉 SS-45 87.5cm2
ファイヤーストップ45換気口〈ロングタイプ〉 SS-90-FD 161.0cm2
ファイヤーストップ45換気口〈ハーフタイプ〉 SS-45-FD 80.5cm2
軒裏換気口“見切タイプ” MN-90 119.7cm2
MN-90-FD 90.0cm2
アルミ軒裏換気口 AN-90 54.2cm2

Q
換気口のカラーをカタログ掲載色以外にしてもらうことはできますか。
A
対応できる場合もございますので、お気軽にお問合せください。
お問合せはこちら
