ツーバイあおりプレート
たる木またはトラスと頭つなぎ、上枠の接合に使用する金物です。たる木が204材の場合でも金物がはみ出さず、確実に施工できます。
用途・特長

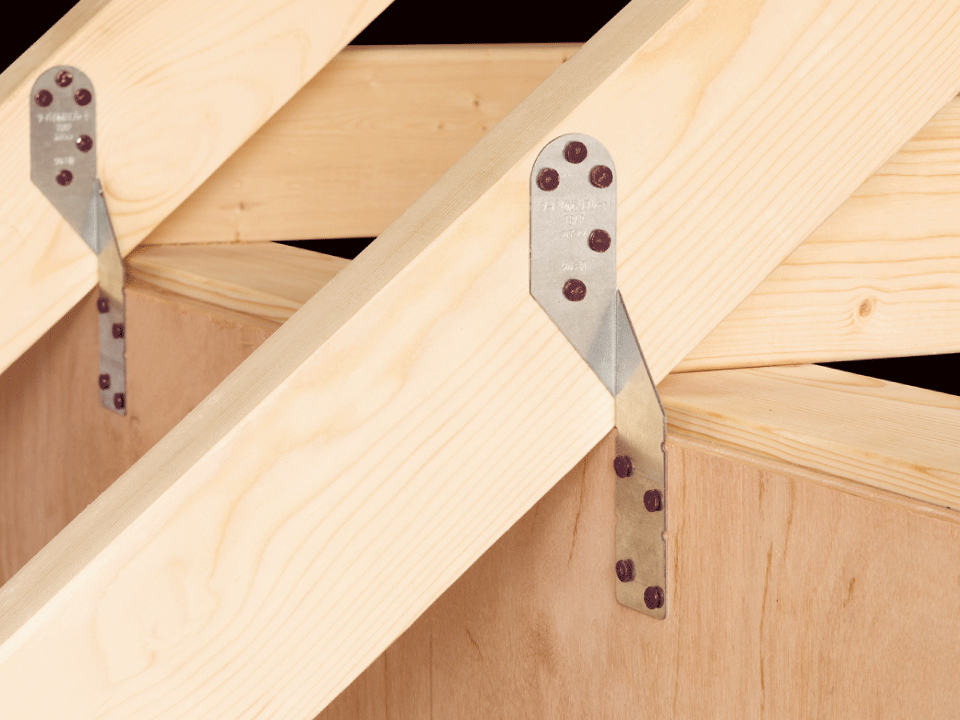

たる木またはトラスと頭つなぎ、上枠の接合に使用します。
●壁合板は厚さ12mmまで対応いただけます。

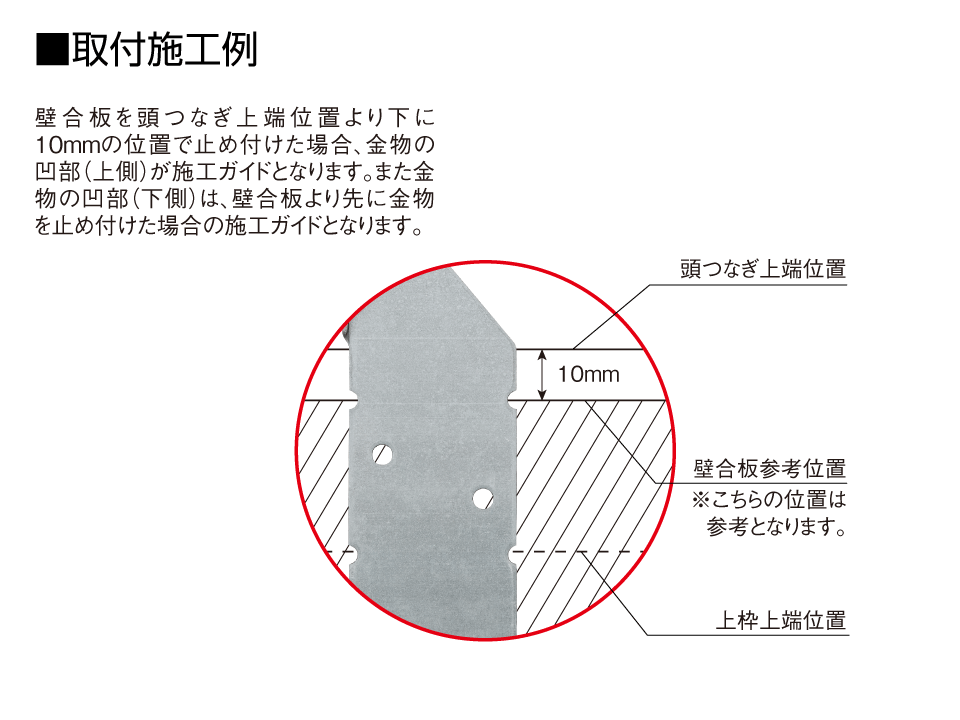

●壁合板を頭つなぎ上端位置より下に10mmの位置で止め付けた場合、金物の凹部（上側）が施工ガイドとなります。また、金物の凹部（下側）は、壁合板より先に金物を止め付けた場合の施工ガイドとなります。
※取付施工例参照
●金物上部の丸み形状により、どのような勾配にも金物がたる木よりはみ出すことなく施工できます。
●壁合板を頭つなぎ上端位置より下に10mmの位置で止め付けた場合、金物の凹部（上側）が施工ガイドとなります。また、金物の凹部（下側）は、壁合板より先に金物を止め付けた場合の施工ガイドとなります。
※取付施工例参照
●金物上部の丸み形状により、どのような勾配にも金物がたる木よりはみ出すことなく施工できます。
耐力
ツーバイあおりプレート耐力試験
参考 ツーバイフォー用金物との比較
（公財）日本住宅・木材技術センター『枠組壁工法用金物規格』参照
| 型番 | 短期許容耐力 |
| TBAP | 4.35kN |
参考 ツーバイフォー用金物との比較
（公財）日本住宅・木材技術センター『枠組壁工法用金物規格』参照
| 名称 | 記号 | 短期許容耐力（kN） | 使用接合具 | ||
| D.Fir-L | Hem-Fir | S.P.F | |||
| あおり止め金物 | TS | 3.45 | 3.10 | 2.71 | 太めくぎZN40（8本） |
| TW-23 | 4.31 | 3.87 | 3.38 | 太めくぎZN40（10本） | |
| TW-30 | 4.31 | 3.87 | 3.38 | 太めくぎZN40（10本） | |
| ツーバイ あおりプレート |
TBAP | - | - | 4.35 | 太めくぎZN40（5本）（別売品） たる木に |
| 太めくぎZN40（2本）（別売品） 頭つなぎに |
|||||
| 太めくぎZN40（2本）（別売品） 上枠に |
|||||
使用方法

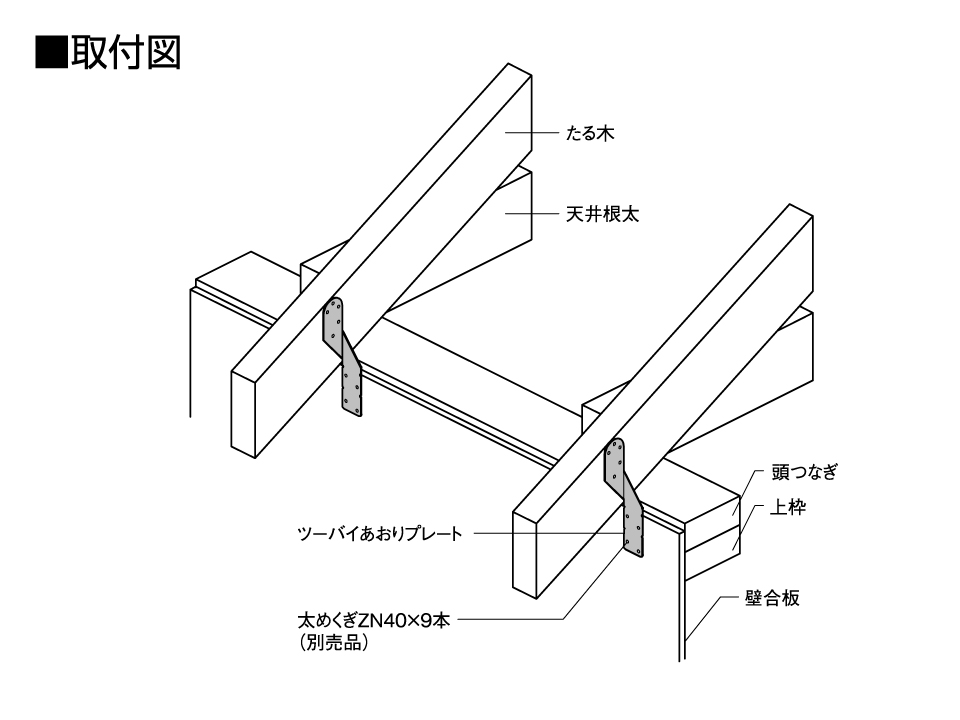

本体をたる木と壁枠組（壁合板）の側面にあて、金物の取付け高さを確認し、太めくぎ（ZN40）9本で接合します。
注意事項
●必ずZN40またはZN40同等認定品で接合してください。
●太めくぎ（ZN40）は別売品です。
●太めくぎ（ZN40）は別売品です。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／枚（税抜） |
| TBAP | 105060 | 1枚 | 100枚/ケース | 構造 | 125 |
| 材質 | 微細粒熱延鋼板 NFG700TG |
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
| 承認等 | ハウスプラス確認検査（株）性能試験 HP12-KT068 |
