製品情報

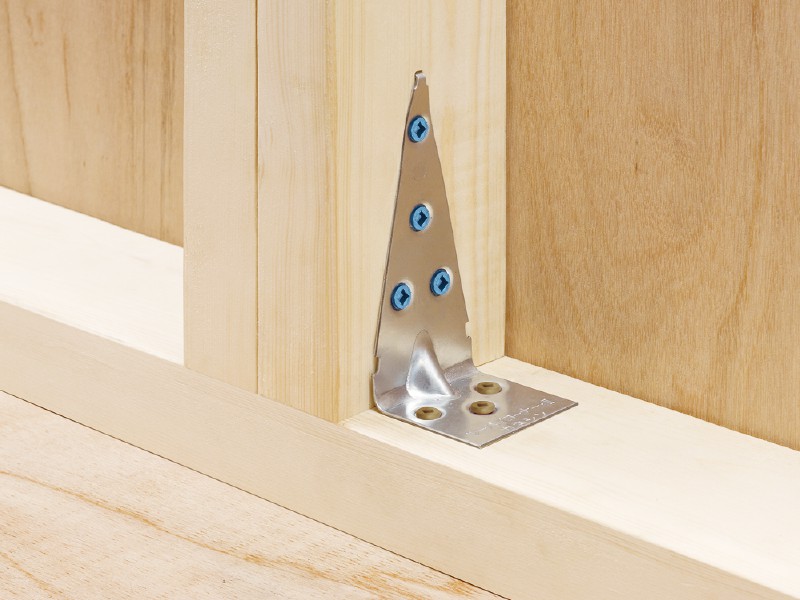

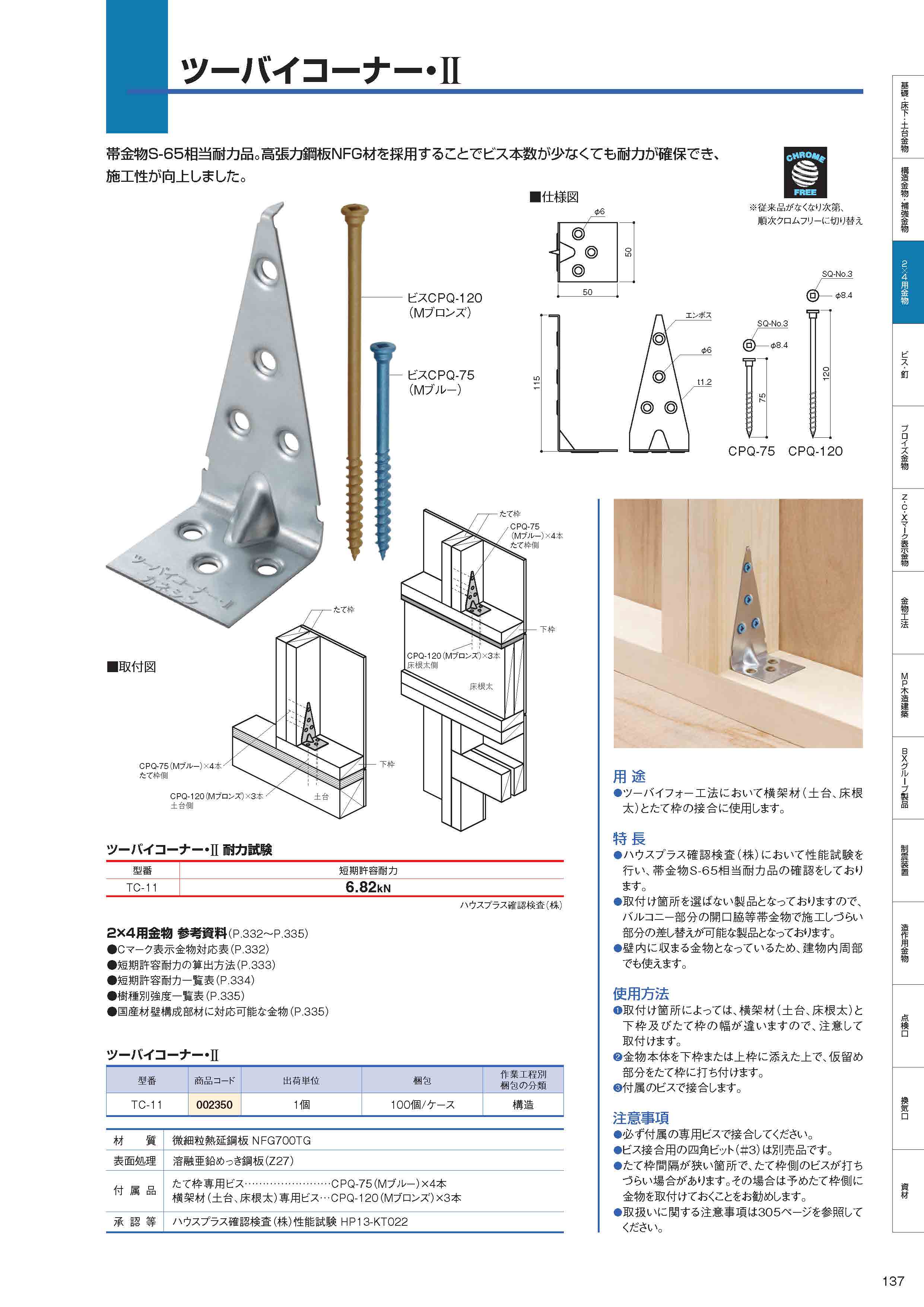

ツーバイコーナー・Ⅱ

ツーバイフォー工法で、横架材(土台、床根太)とたて枠の接合に使用し、帯金物S-65相当の耐力を有する金物です。高張力鋼板NFG材を採用することでビス本数が少なくても耐力が確保でき、施工性が向上しました。

用途・特長

ツーバイフォー工法において横架材(土台、床根太)とたて枠の接合に使用します。
●ハウスプラス確認検査(株)において性能試験を行い、帯金物S-65相当耐力品の確認をしております。
●取付け箇所を選ばない製品となっておりますので、バルコニー部分の開口脇等帯金物で施工しづらい部分の差し替えが可能な製品となっております。
●壁内に収まる金物となっているため、建物内周部でも使えます。

耐力

型番 短期許容耐力
TC-11 5.8kN
※基準許容応力3.9kN 基準終局耐力8.8kN

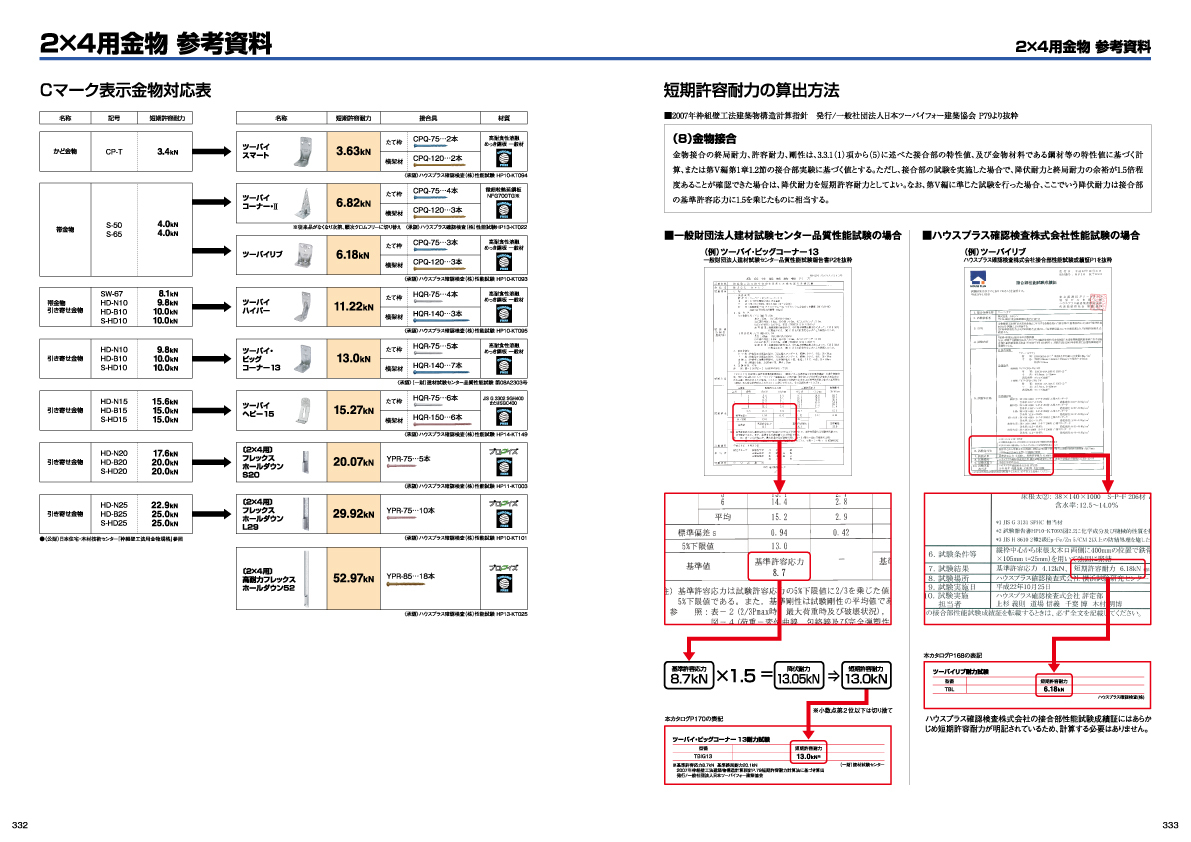

 2007年枠組壁工法建築物構造計算指針P.79短期許容耐力計算法に基づき算出
 発行/一般社団法人日本ツーバイフォー建築協会
※従来品(ツーバイコーナー)の耐力数値(5.8kN:(一財)建材試験センター)相当以上を確認しています。

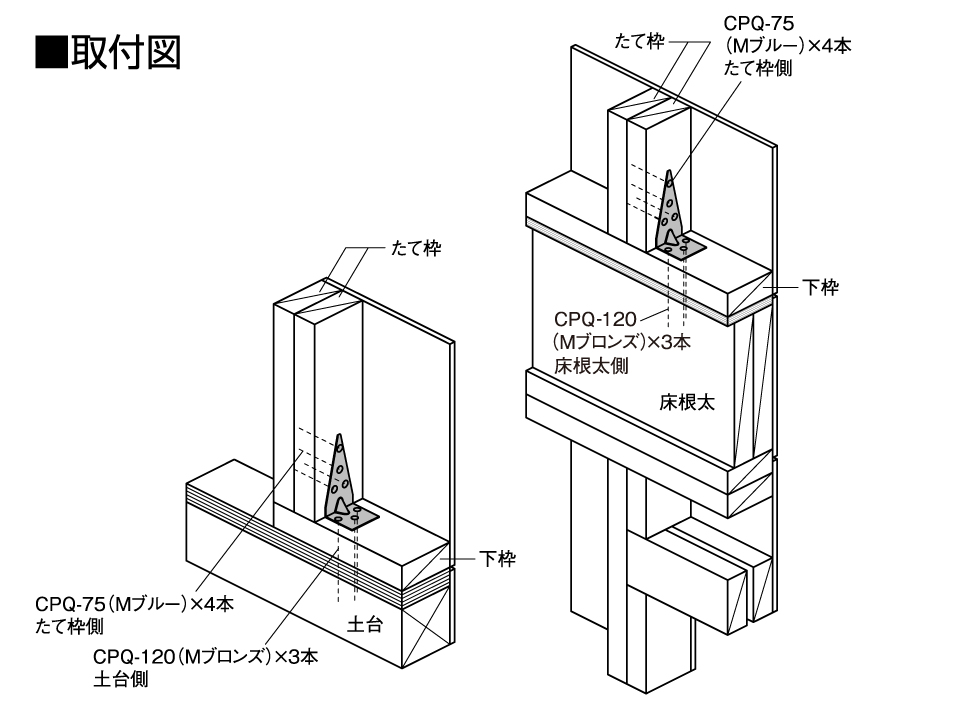

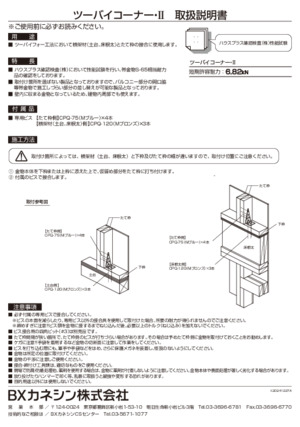

使用方法

①取付け箇所によっては、横架材(土台、床根太)と下枠及びたて枠の幅が違いますので、注意して取付けます。
②金物本体を下枠または上枠に添えた上で、仮留め部分をたて枠に打ち付けます。
③付属のビスで接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●たて枠間隔が狭い箇所で、たて枠側のビスが打ちづらい場合があります。その場合は予めたて枠側に金物を取付けておくことをお勧めします。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
TC-11 002350 1個 100個/ケース 構造 330

材質 微細粒熱延鋼板 NFG700TG
表面処理 溶融亜鉛めっき鋼板(Z27)
付属品 たて枠専用ビス…CPQ-75(Mブルー)×4本
横架材(土台、床根太)専用ビス…CPQ-120(Mブロンズ)×3本
承認等 ハウスプラス確認検査(株)性能試験 HP13-KT022

この製品に関するQ&A

Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
Q
外周部で使用する帯金物のかわりにツーバイコーナー・Ⅱやツーバイリブは使用できますか。
A
ご使用いただけます。ただし、ご使用前に納まりを確認したうえでご使用ください。
