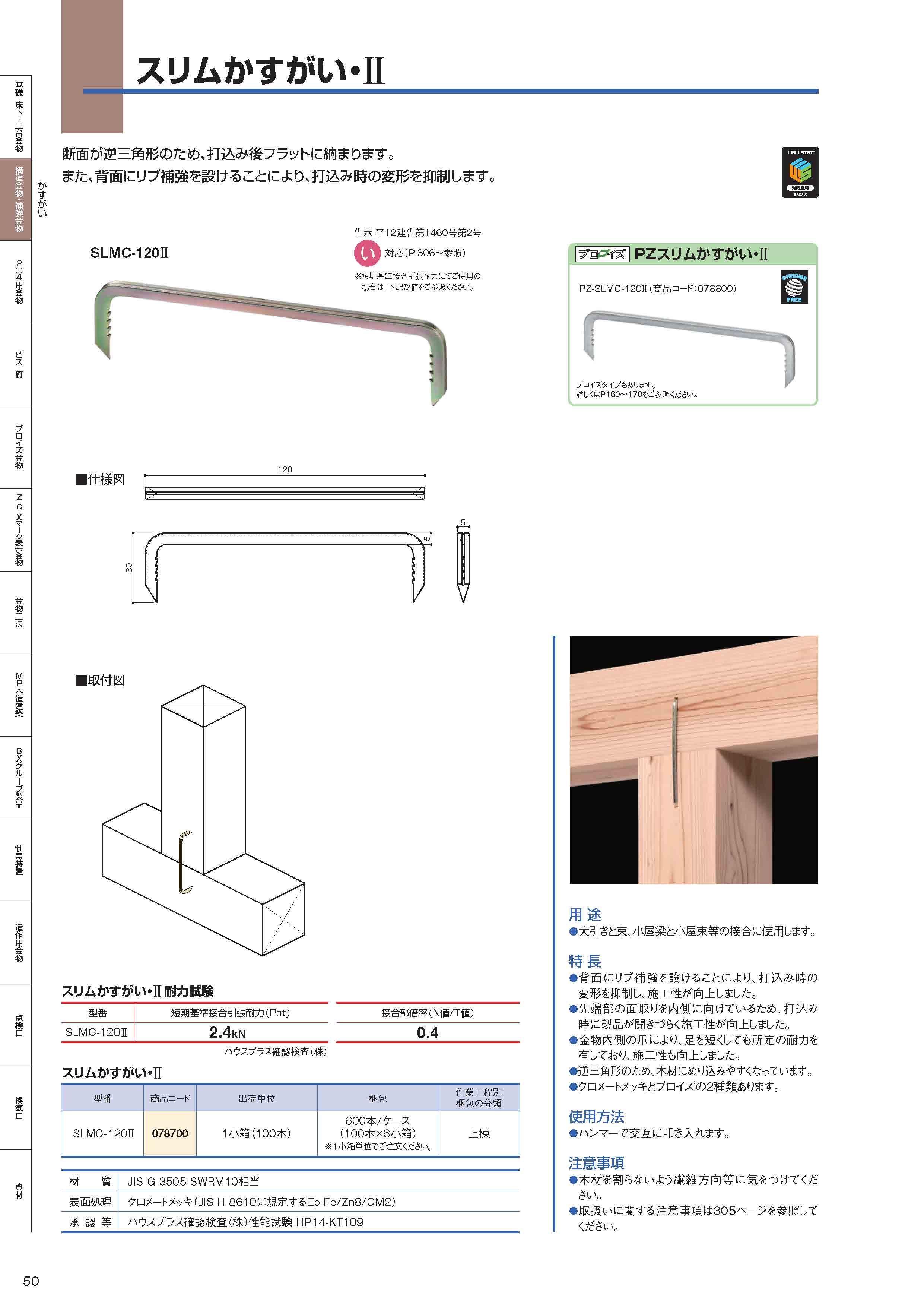

スリムかすがい・Ⅱ

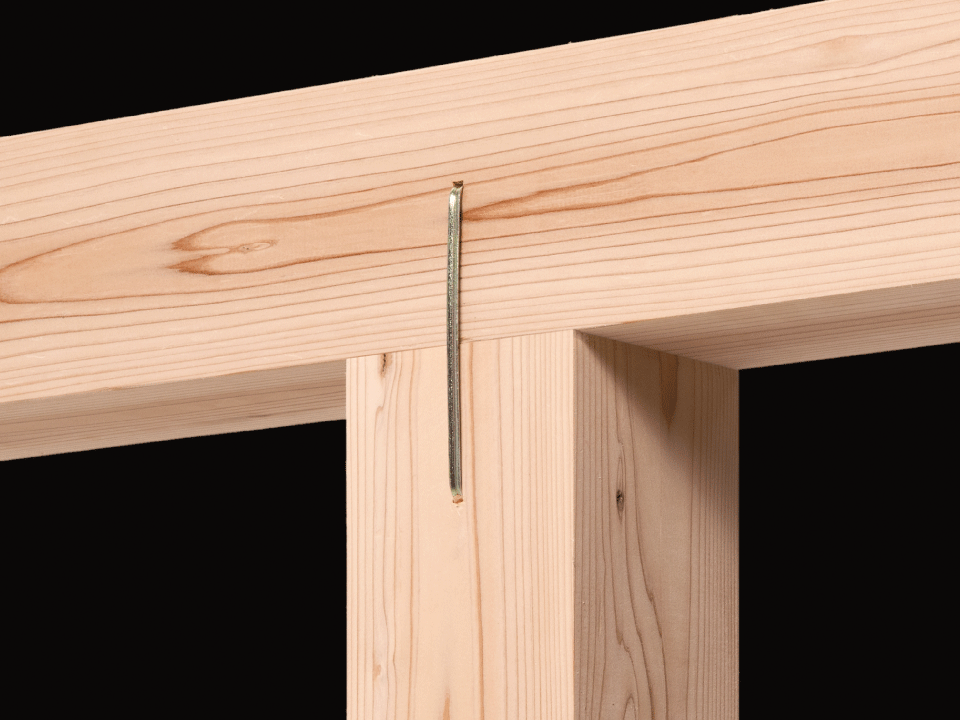

大引きと束、小屋梁と小屋束等の接合に使用するかすがいの金物です。断面が逆三角形のため、打込み後フラットに納まります。また、背面にリブ補強を設けることにより、打込み時の変形を抑制します。

用途・特長

大引きと束、小屋梁と小屋束等の接合に使用します。
●背面にリブ補強を設けることにより、打込み時の変形を抑制し、施工性が向上しました。
●先端部の面取りを内側に向けているため、打込み時に製品が開きづらく施工性が向上しました。
●金物内側の爪により、足を短くしても所定の耐力を有しており、施工性も向上しました。
●逆三角形のため、木材にめり込みやすくなっています。

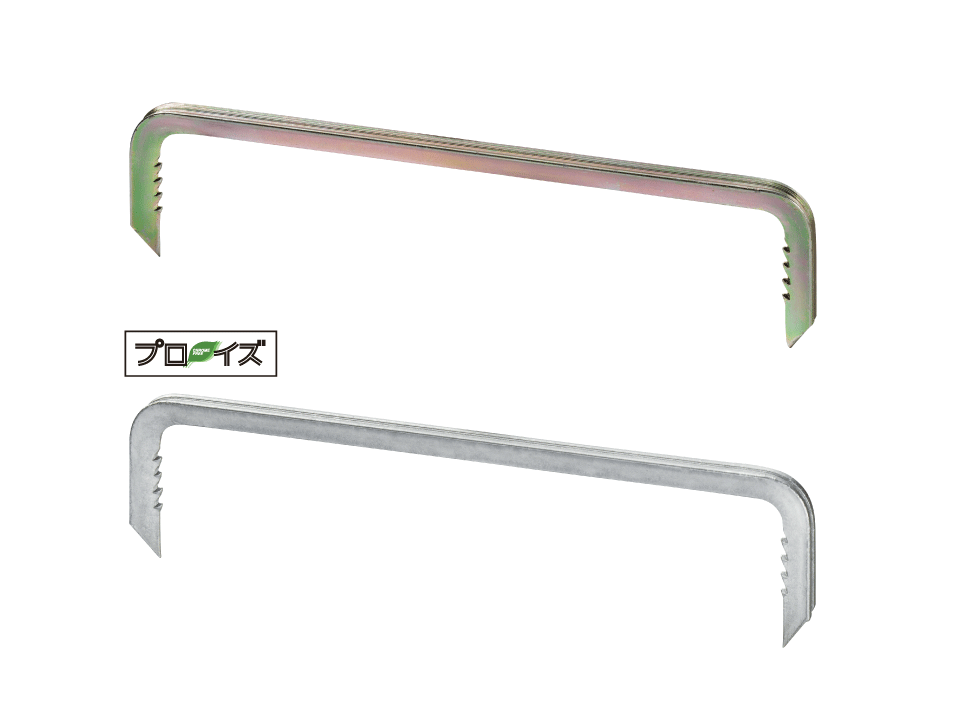

●クロメートメッキとプロイズの2種類あります。
●PZスリムかすがい・Ⅱはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
SLMC-120Ⅱ
PZ-SLMC-120Ⅱ
2.4kN 0.4

使用方法

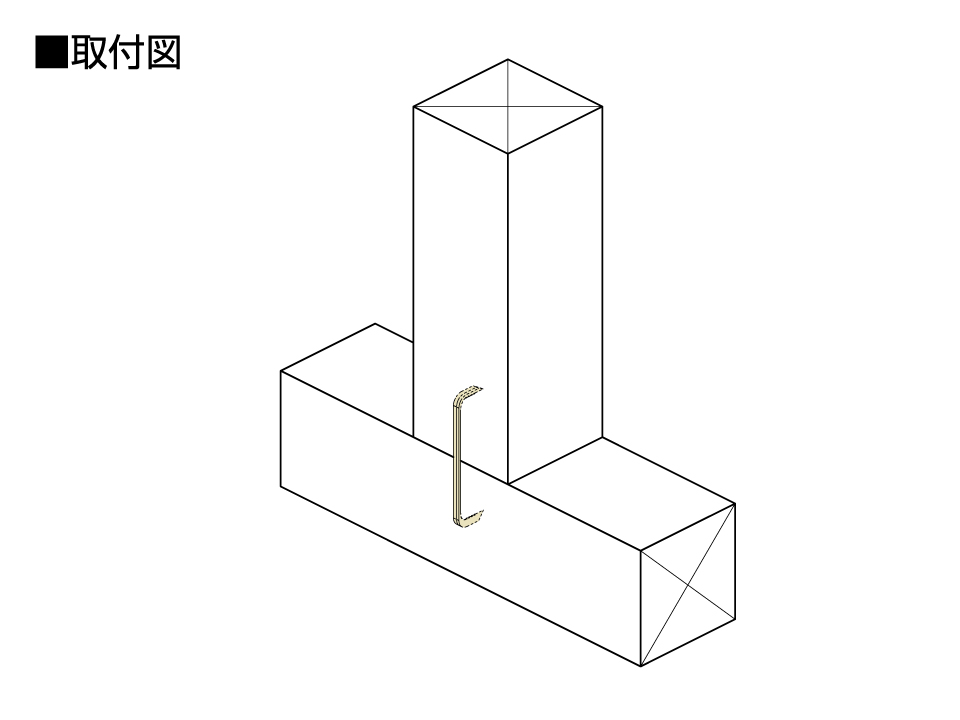

ハンマーで交互に叩き入れます。

注意事項

木材を割らないよう繊維方向等に気をつけてください。

基本情報/メーカー希望小売価格(税抜き)

①スリムかすがい・Ⅱ
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
SLMC-120Ⅱ 078700 1小箱
(100本)
600本/ケース
(100本×6小箱)
※1小箱単位でご注文ください。
上棟 65

材質 JIS G 3505 SWRM10相当
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
承認等 ハウスプラス確認検査(株)性能試験 HP14-KT109


②PZスリムかすがい・Ⅱ
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
PZ-SLMC-120Ⅱ 078800 1小箱
(100本)
600本/ケース
(100本×6小箱)
※1小箱単位でご注文ください。
上棟 70

材質 JIS G 3505 SWRM10相当
表面処理 プロイズ処理
承認等 ハウスプラス確認検査(株)性能試験 HP14-KT109

この製品に関するQ&A

Q

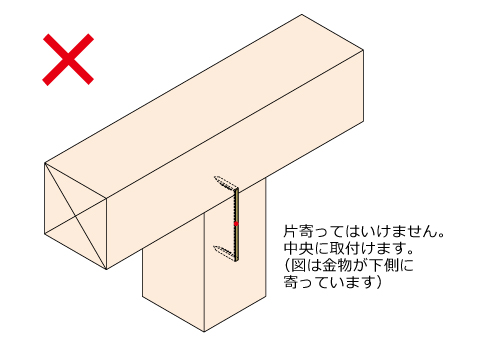

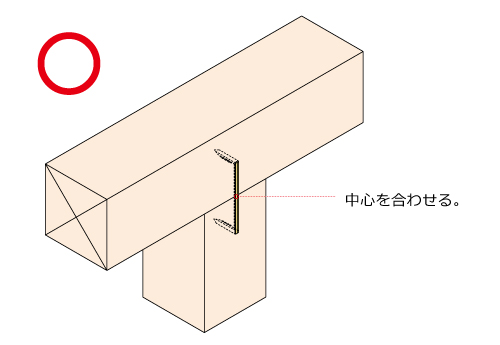

スリムかすがい・Ⅱは柱の片側に寄ってしまったのですが、問題ないですか。
A
片側に寄ってはいけません。中央に取り付けてください。
