製品情報

ツーバイヘビー15

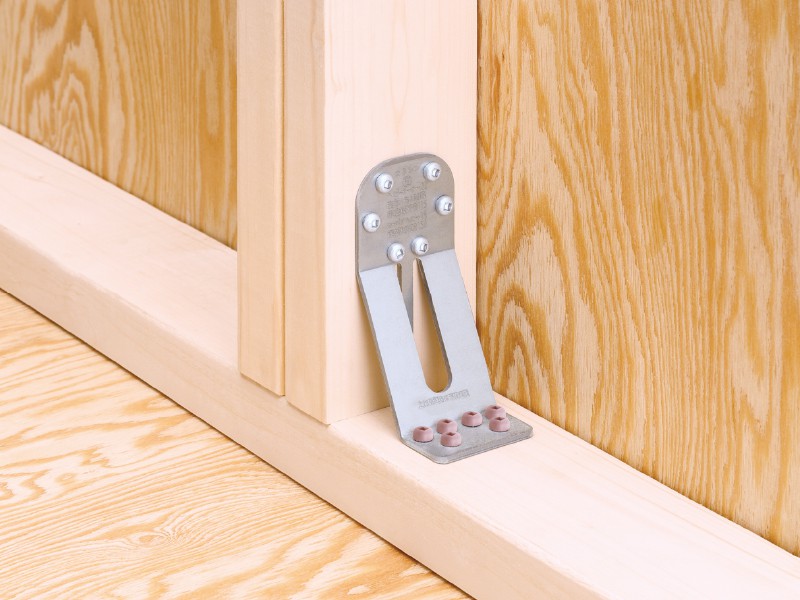

ツーバイフォー工法で、横架材(土台、床根太)とたて枠の接合に使用し、ホールダウン15kN用金物相当の耐力を有する金物です。構造躯体内部で使用ができ、ビスのみで簡単に施工できます。帯金物やホールダウン金物(15kNまで)で施工しづらい部分での使用が可能です。

用途・特長

ツーバイフォー工法において横架材(土台、床根太)とたて枠の接合に使用します。
●ハウスプラス確認検査(株)において性能試験を行い、ホールダウン金物15kN相当耐力品の確認をしております。
●取付け箇所を選ばないため、ホールダウン15kN用金物で施工しづらい部分での使用が可能です。
●壁内に収まる金物となっているため、建物内周部でも使えます。
●Z27クロムフリーを採用し、環境に配慮した製品です。

耐力

型番 短期許容耐力
TBHV15 15.27kN

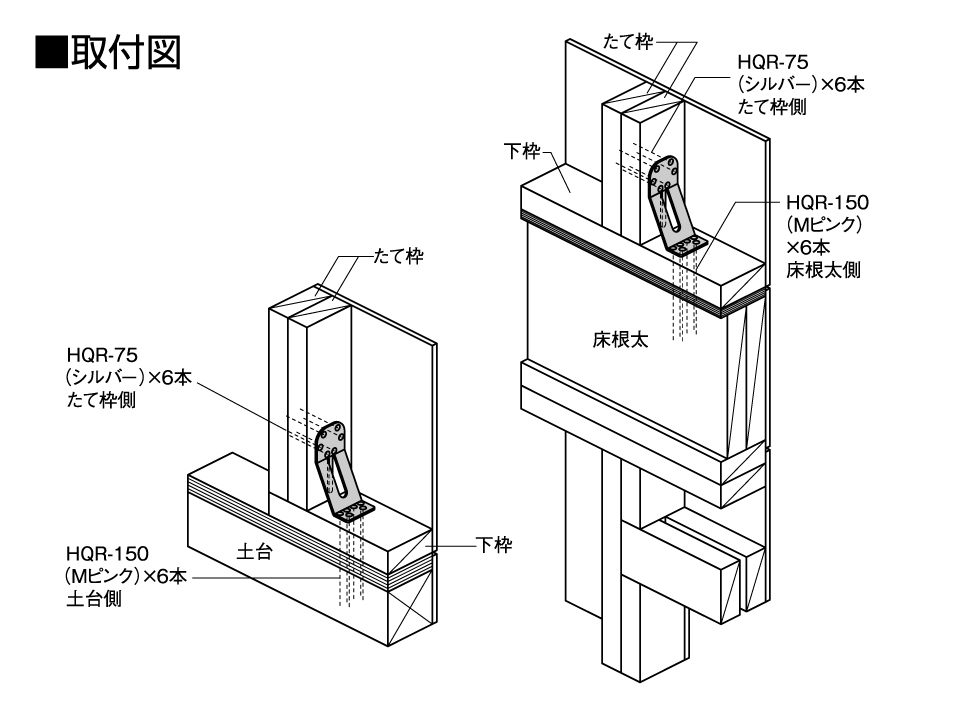

使用方法

①取付け箇所によっては、横架材(土台、床根太)と下枠及びたて枠の幅が違いますので、注意して取付けます。
②本体の“柱”と刻印があるほうをたて枠側にして、付属のビスで接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●たて枠間隔が狭い箇所で、たて枠側のビスが打ちづらい場合があります。その場合は予めたて枠側に金物を取付けておくことをお勧めします。
●本製品はヘビーコーナー20、ヘビーコーナー20合板タイプと金物を共用していますが、接合ビスが異なりますのでご注意ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
TBHV15 002510 1個 30個/ケース 構造 920

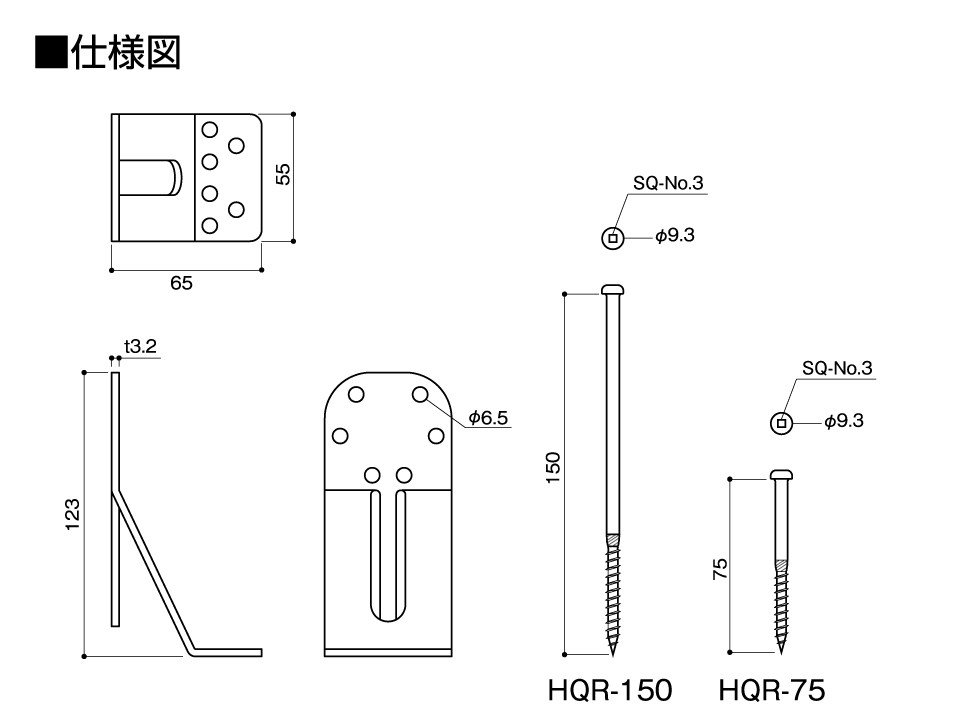

材質 JIS G 3302 SGH400またはSGC400
表面処理 溶融亜鉛めっき鋼板(Z27 クロムフリー)
付属品 たて枠専用ビス…HQR-75(シルバー)×6本
横架材(土台、床根太)専用ビス…HQR-150(Mピンク)×6本
承認等 ハウスプラス確認検査(株) 性能試験 HP14-KT149

この製品に関するQ&A

Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
