親子フィラー

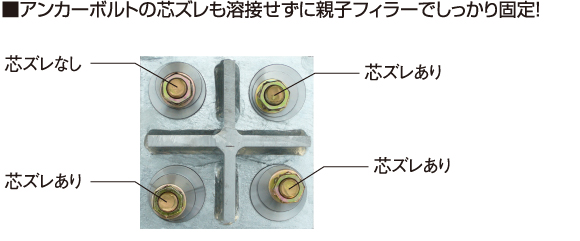

ルーズホールの溶接不要!柱脚金物に親子フィラーを組み込むだけで、アンカーの芯ズレを最大±9mmまで許容できます。

〔アンカー芯ズレ補正金物〕

※受注生産品です。納期を事前にお問合せください。



用途・特長

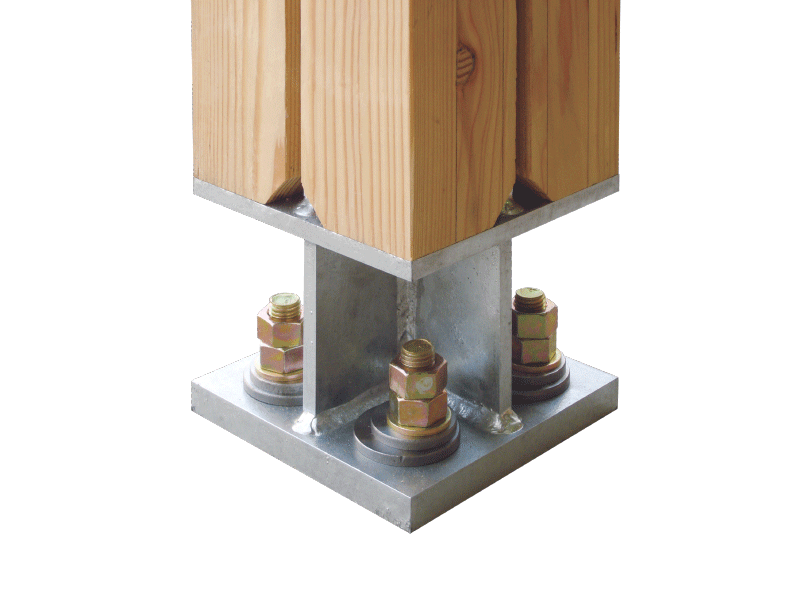

芯ずれしたアンカーボルトと柱脚金物を接合する金物です。
●一般の柱脚に親子フィラーを組み込むだけで、過大孔による施工が可能です。
●角柱、丸柱等、柱脚の形状は設計者が決めることができます。
●ルーズホールの溶接が不要になり、施工性が向上します。
●(一社)建築鉄骨構造技術支援協会(SASST)による技術評価を取得しています。

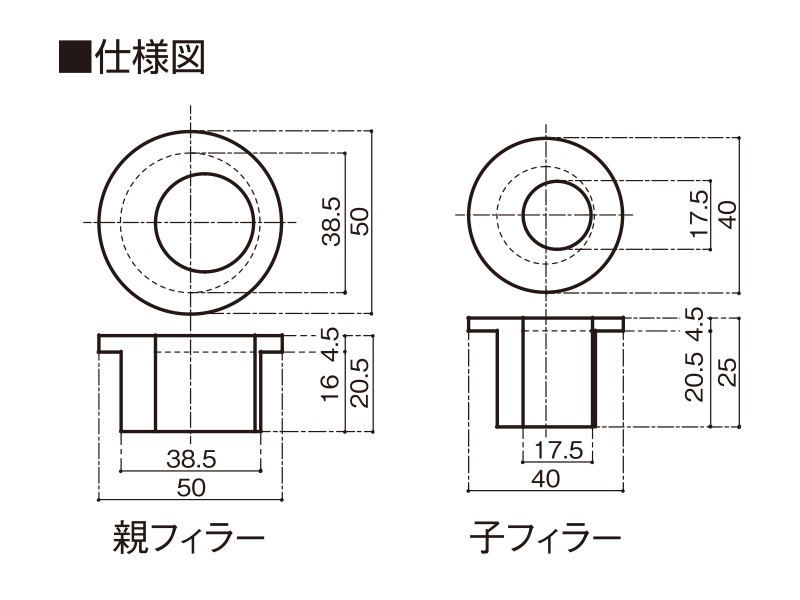

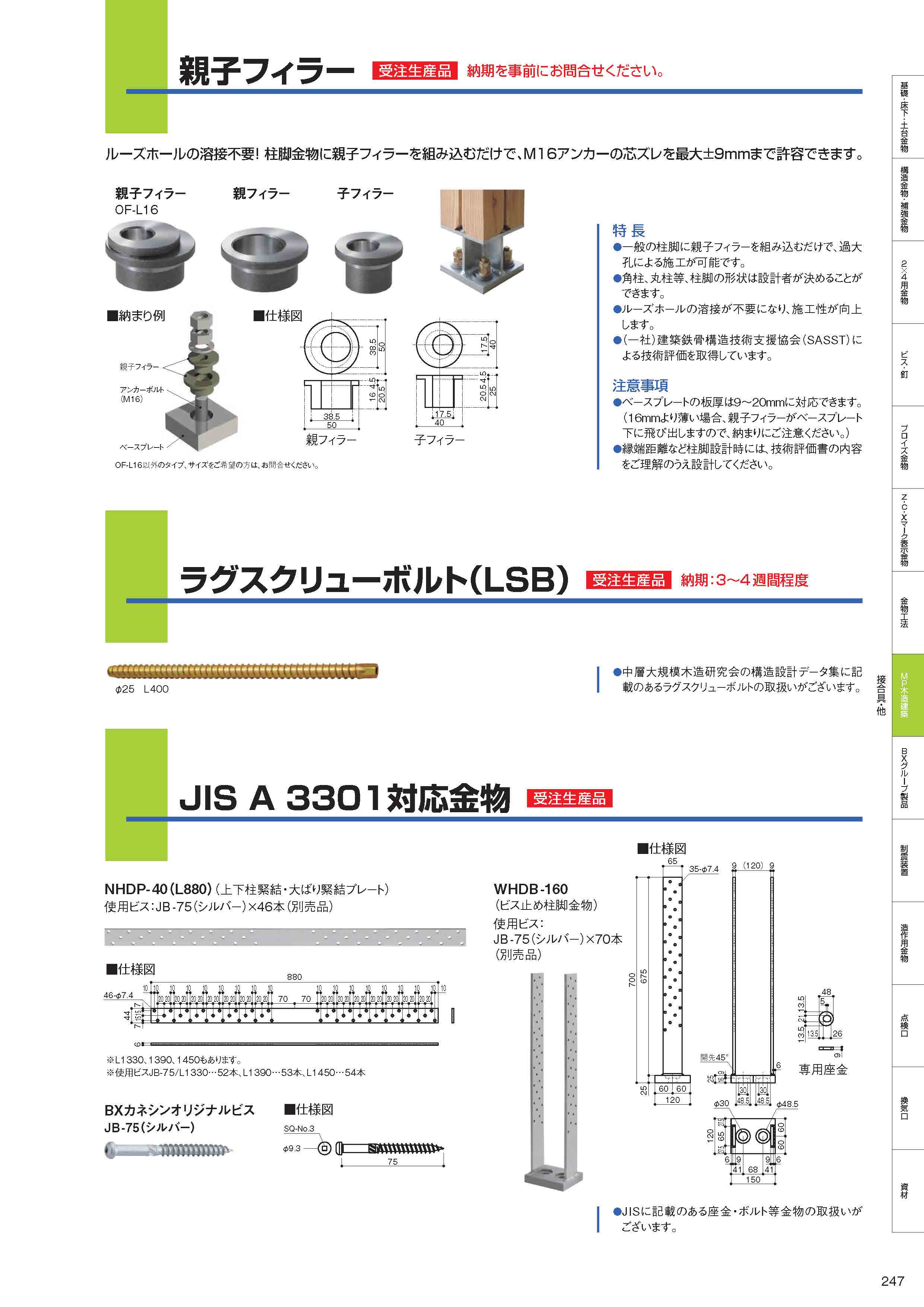

仕様





使用方法

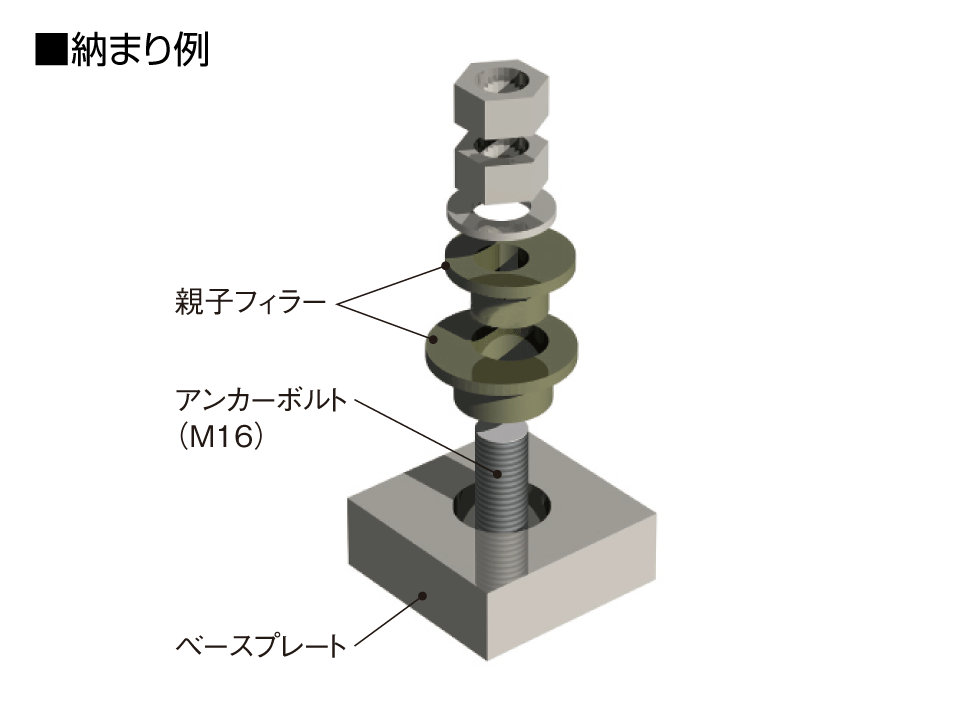

①あらかじめアンカーボルト(M16)に柱脚金物をセットしておきます。
②アンカーボルトに親フィラー、子フィラーの順で組み込みます。

注意事項

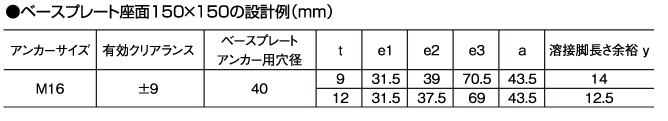

●ベースプレートの板厚は9~20mmに対応できます。(16mmより薄い場合、親子フィラーがベースプレート下に飛び出しますので、納まりに注意してください。)

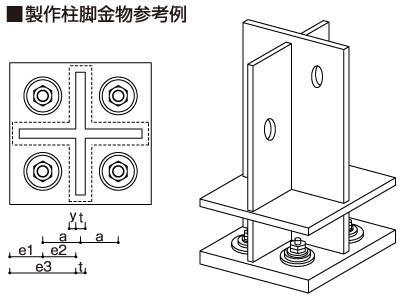

●縁端距離など柱脚設計時には、技術評価書の内容をご理解のうえ設計してください。

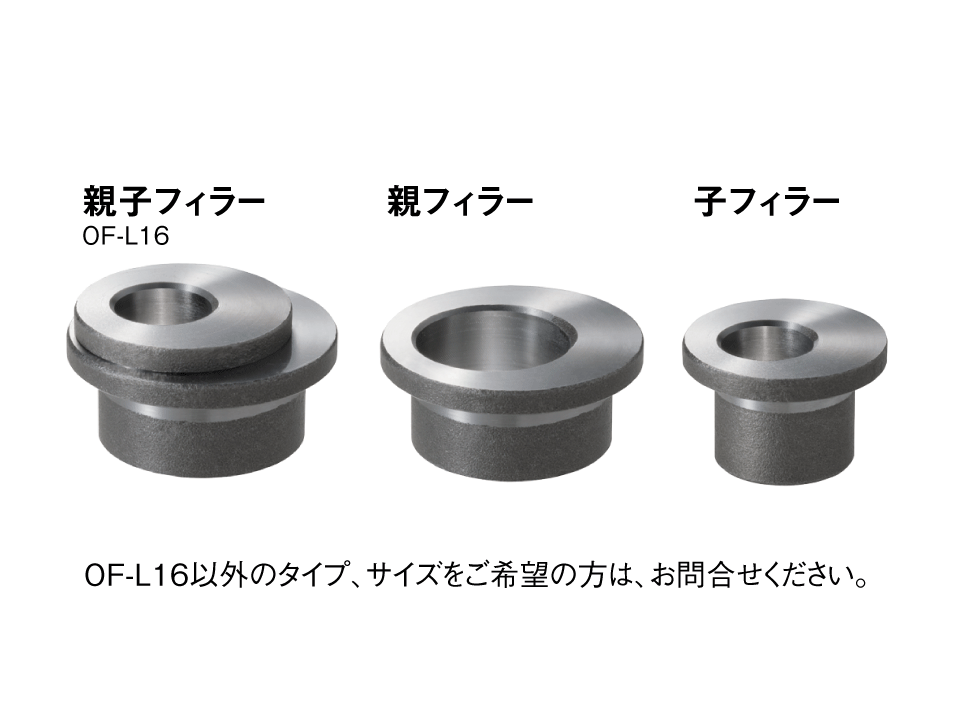

●親フィラーと子フィラーはセット販売です。

基本情報/メーカー希望小売価格(税抜き)

型番
OF-L16
OF-L16以外のタイプ、サイズをご希望の方は、お問合せください。

材質 S45C JIS G 4051 機械構造用炭素鋼鋼材
表面処理 JIS H 8641 溶融亜鉛めっき HDZ55
承認等 (一社)建築鉄骨構造技術支援協会(SASST) 技術評価第14-01号
