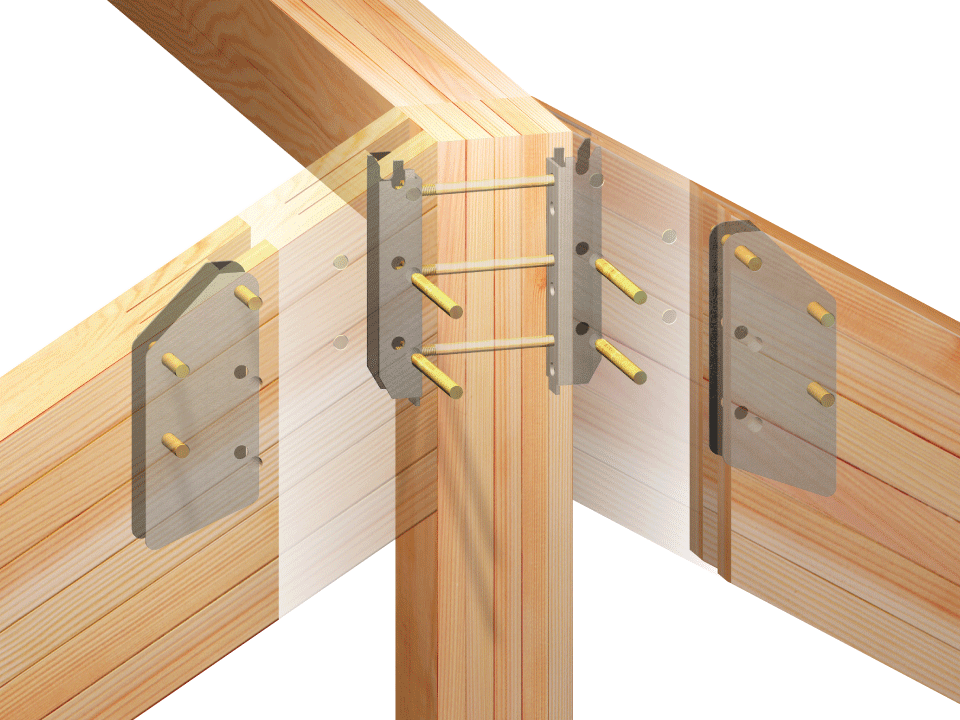

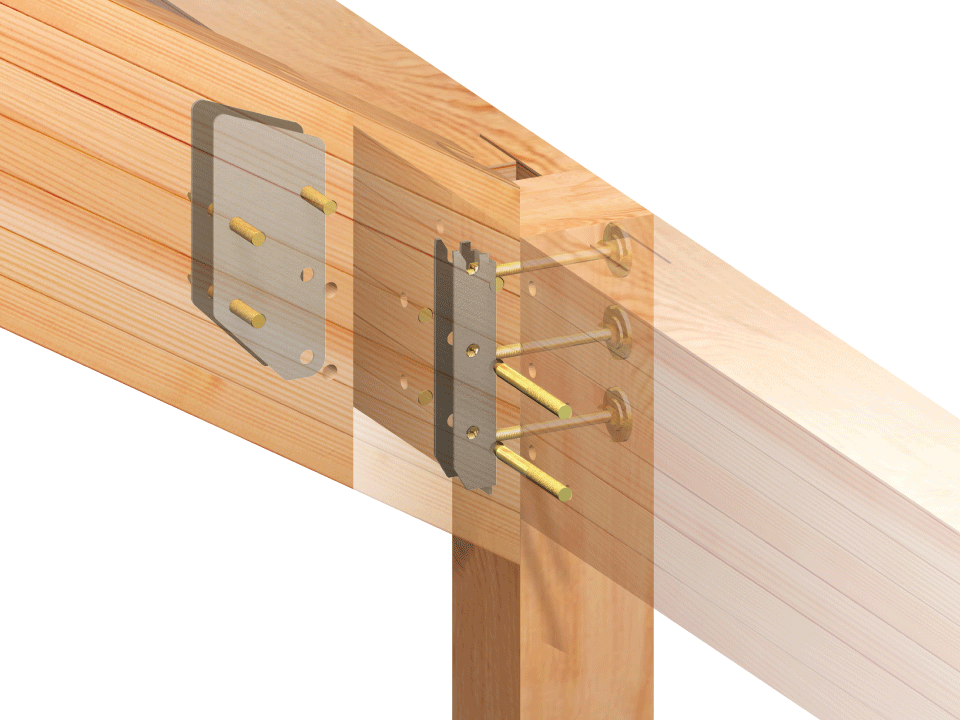

4寸勾配から10寸勾配までの登り梁を支えます。

●詳細は技術情報ページをご参照ください。

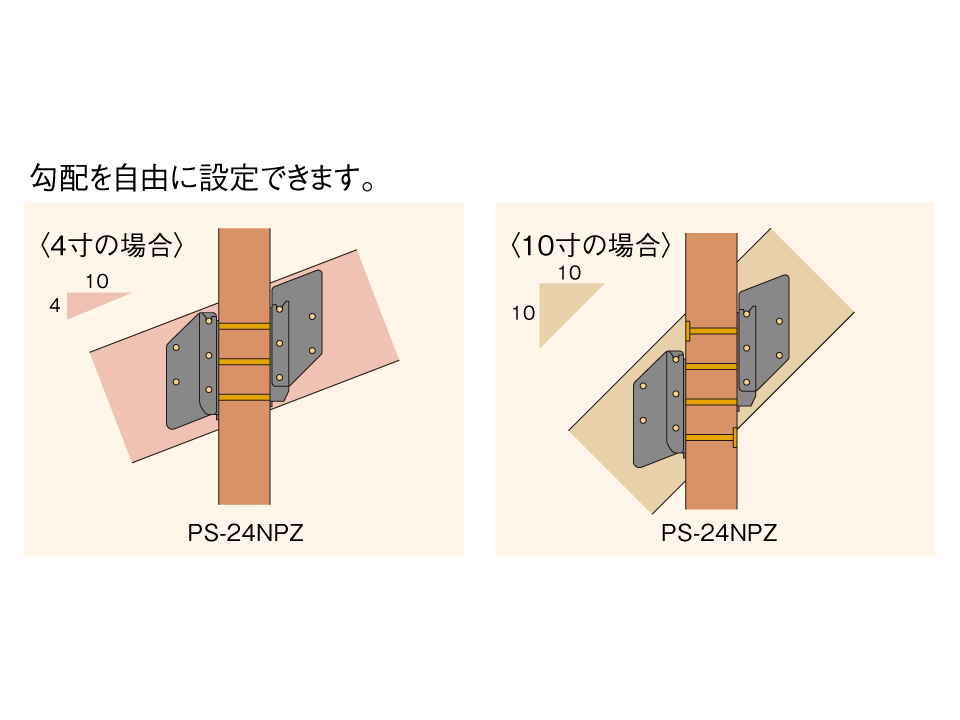

●柱への本体の取付位置とプレートの天地を反転させることで勾配を自由に設定することができます。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

柱-梁/スプルース集成材
※勾配での試験のため、金物は上下で使用方法が異なります。そのため、金物1個あたりではなく試験体1体あたりの評価となります。

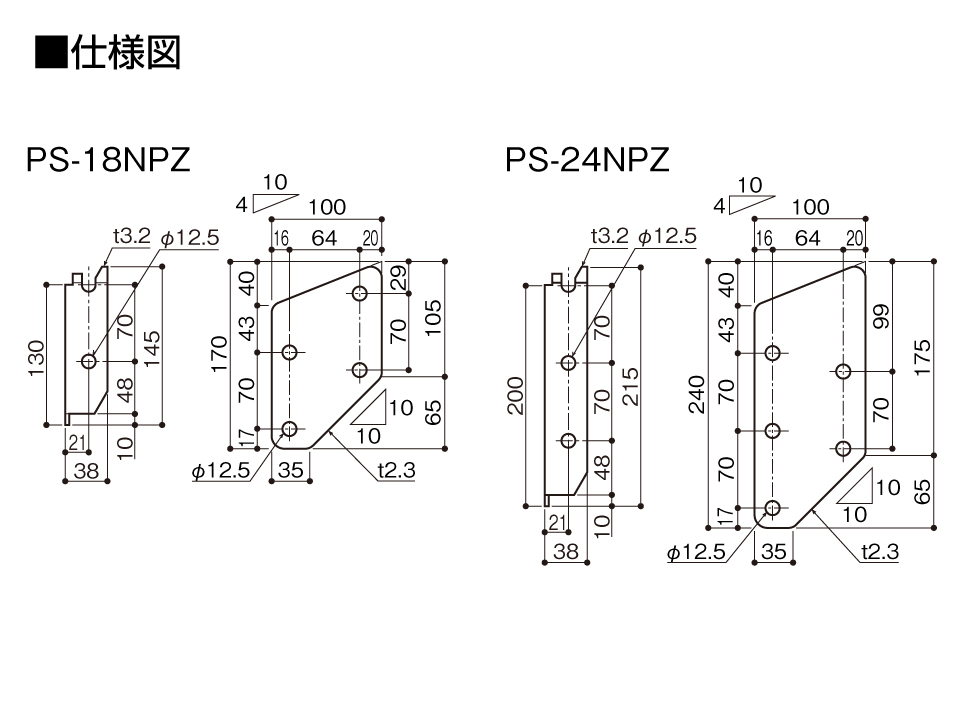

	PS-18NPZ		PS-24NPZ
	4寸勾配	10寸勾配	4寸勾配	10寸勾配
短期基準引張耐力（kN）	22.4	25.3	31.7	31.9
短期基準せん断耐力（kN）※	42.2	36.4	52.4	57.2
短期基準逆せん断耐力（kN）※	48.0	44.7	60.5	61.4

プレセッターマニュアルをご確認ください。

●ご使用前に必ずマニュアルをご確認ください。
●先行ピンのみの時点では上記耐力はありません。建方の際、過剰な負荷を掛けないよう組み建ててください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／セット（税抜）
PS-18NPZ	901051	1セット	40セット/ケース	上棟	1,360
PS-24NPZ	901056		20セット/ケース		1,870



材質	JIS G 3131 SPHC
表面処理	プロイズ処理
承認等	（公財）日本住宅・木材技術センター ※認定番号、試験成績書番号は「品質・性能評価一覧表」をご参照ください。 品質・性能評価一覧表はこちら
