MP引張ジョイント(上階用)

CLT壁パネル(厚さ90mm)同士またはCLT壁パネル(厚さ90mm)とCLT床パネルを接合する金物です。CLT壁パネルの内部に金物が納まり、木材の現し仕上げに最適です。また、MP上階用BOXを壁面へ合わせることにより木質パネルで金物を隠すことができます。

※受注生産品です。納期:6~7週間程度

用途・特長

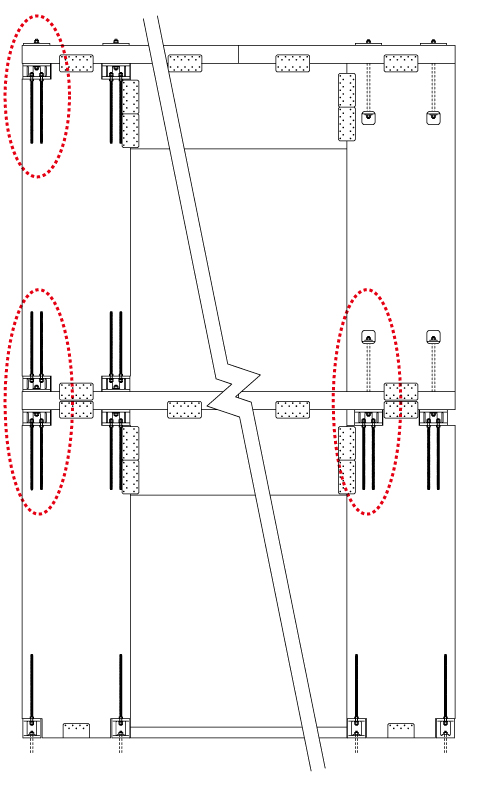

CLT壁パネル(厚さ90mm)同士またはCLT壁パネル(厚さ90mm)とCLT床パネルの接合に使用します。
●LSBを使用しているため金物が内部に納まり、CLT壁パネルの表面に接合具がなくきれいに納まります。
●MP上階用BOXを壁の側面どちらかに合わせることにより約10mmの段差ができ、木質パネル等で仕上げることができます。

耐力

型番 短期基準接合引張耐力(P0t) 終局引張耐力(Pu0
MP-JYK2 121.3kN 199.3kN
※トリリニア曲線による算定値はホームページのマニュアルをご確認ください。

仕様

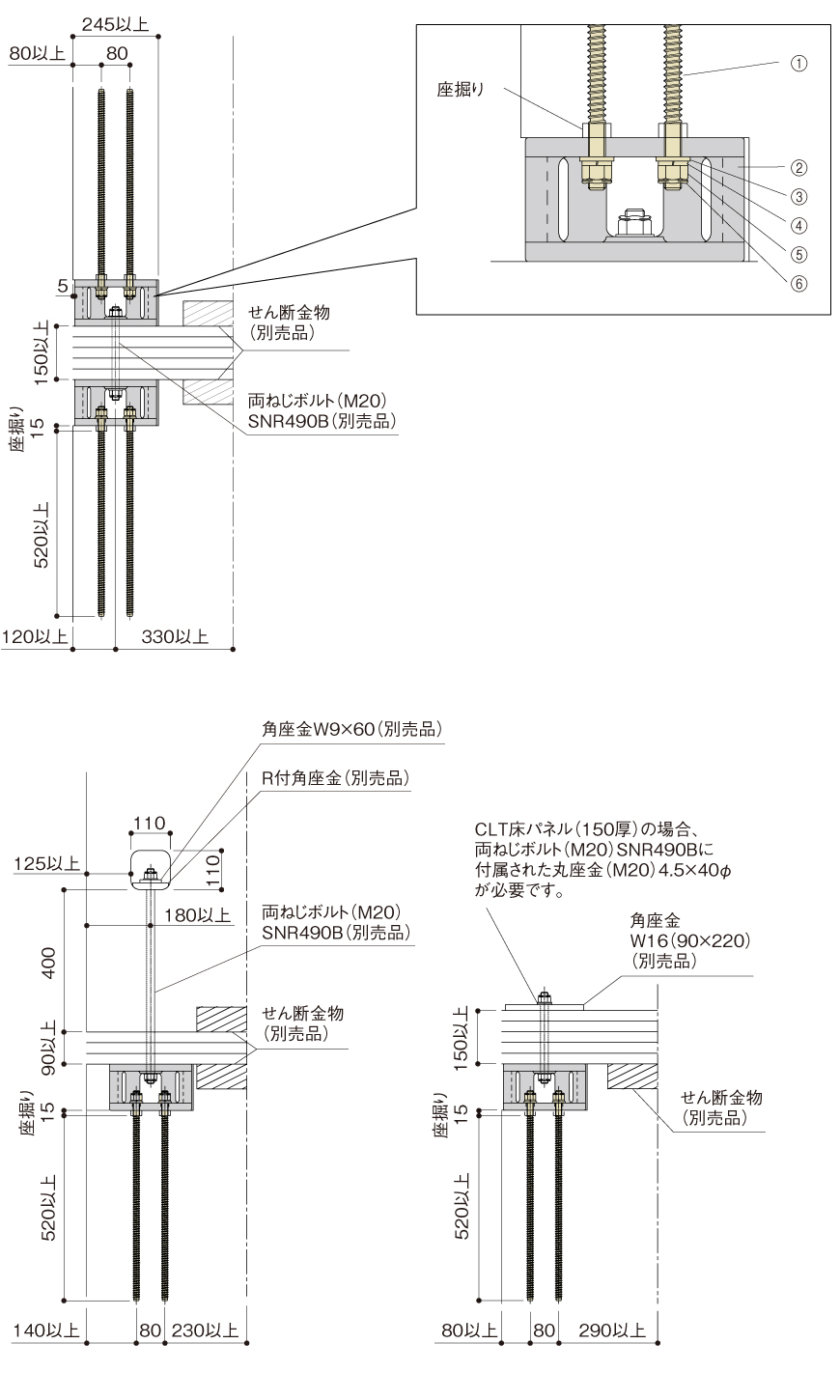

■取付図





使用方法

ホームページのマニュアルをご確認ください。(資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。)

注意事項

●ご使用前に必ずホームページのマニュアルをご確認ください。
●必ず付属品をご使用ください。

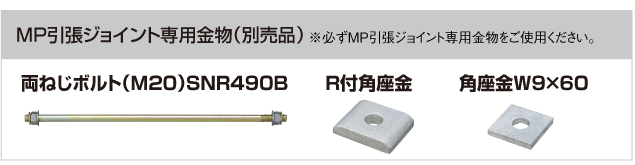

●両ねじボルト(M20)SNR490Bのねじの出寸法にご注意ください。
 ※ハイブリッドナット(M20)は両ねじボルト(M20)SNR490Bのネジ切25mmの短い方を下階側にし、目一杯ねじ込んでから上階側を取付けてください。
●LSBφ19×590の打ち込み用工具は、TONE製スクリューランナー SCR101(常用最大トルク100N・m)を推奨します。
●上階にCLT壁パネルを設置する場合、両ねじボルト(M20)SNR490Bは、上階のCLT壁パネル設置前にセットしてください。

基本情報/メーカー希望小売価格(税抜き)

※納品に6〜7週間程度かかります。ご注文の際は必ず納期を確認してください。
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
MP-JYK2 901810 1セット 1セット 上棟 89,800

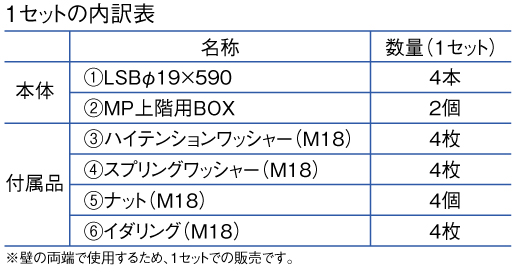

※1セットの内容は、上部の「1セットの内訳表」を参照してください。
※1セットでご注文いただくと、2梱包にわかれて納品されます。


材質 LSBφ19×590:JIS G 3138 建築構造用圧延棒鋼 SNR490B
MP基礎用BOX:JIS G 5102 SCW480(溶接構造用鋳鋼品)
表面処理 LSBφ19×590:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
MP基礎用BOX:JIS H 8641(溶融亜鉛めっき)HDZ35

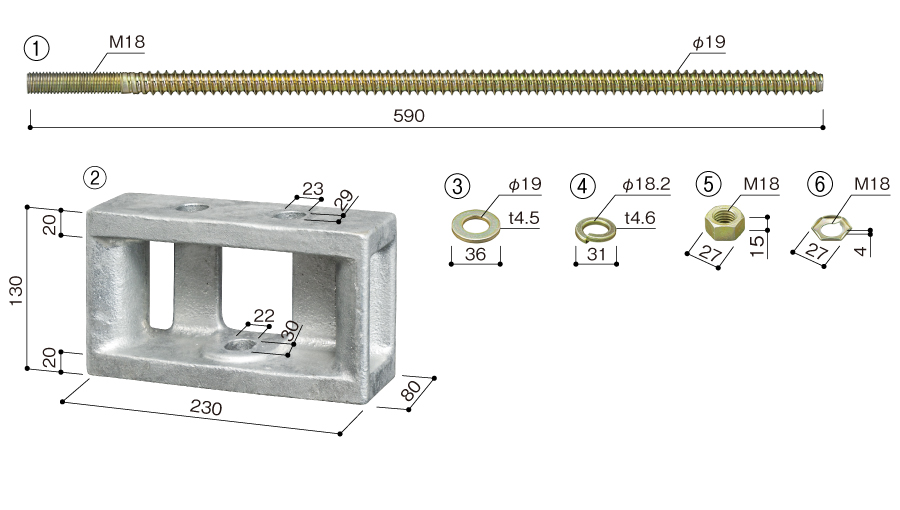

付属品 仕様欄の1セットの内訳表参照
承認等 ハウスプラス確認検査(株)性能試験 HP20-KT010
