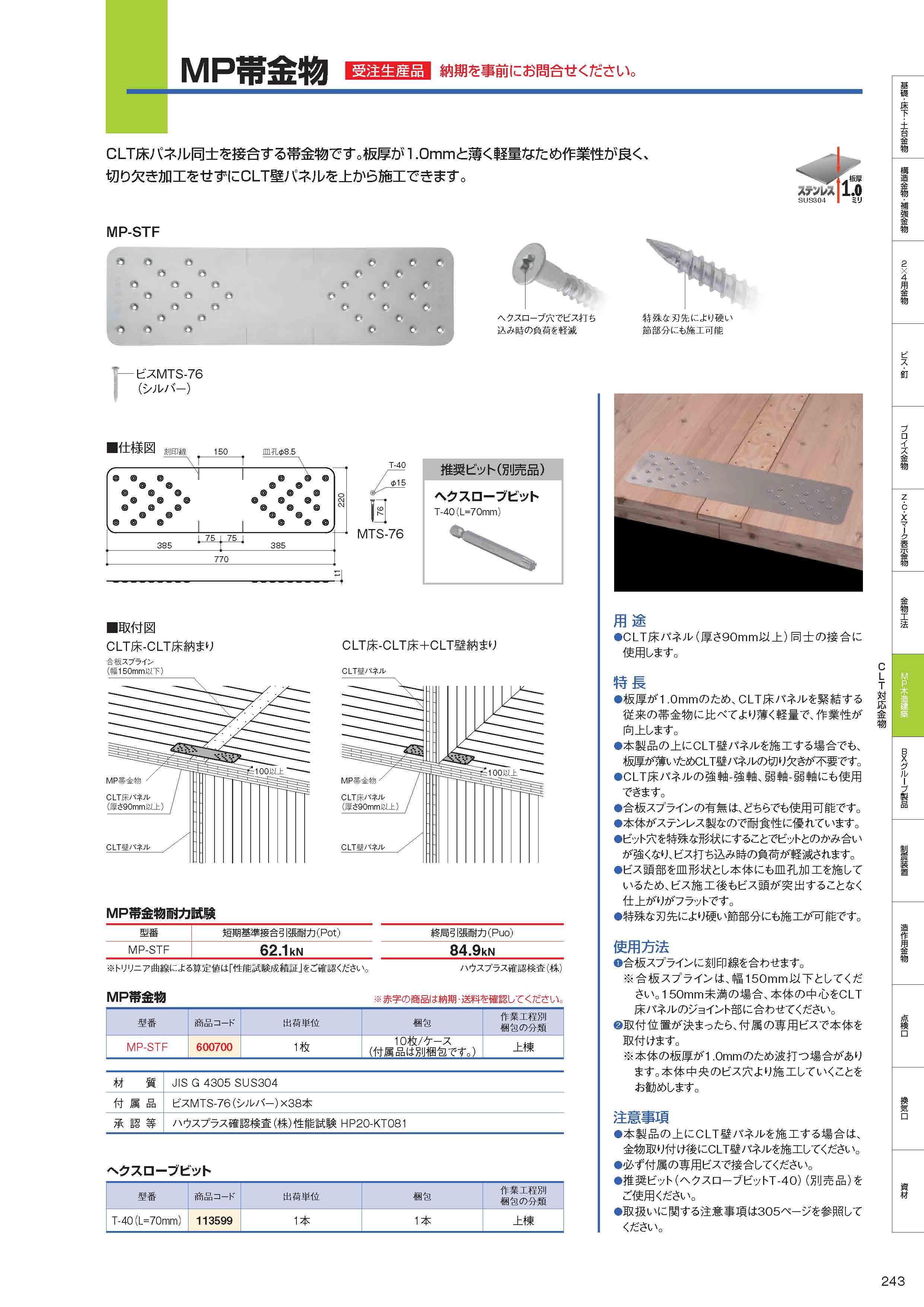

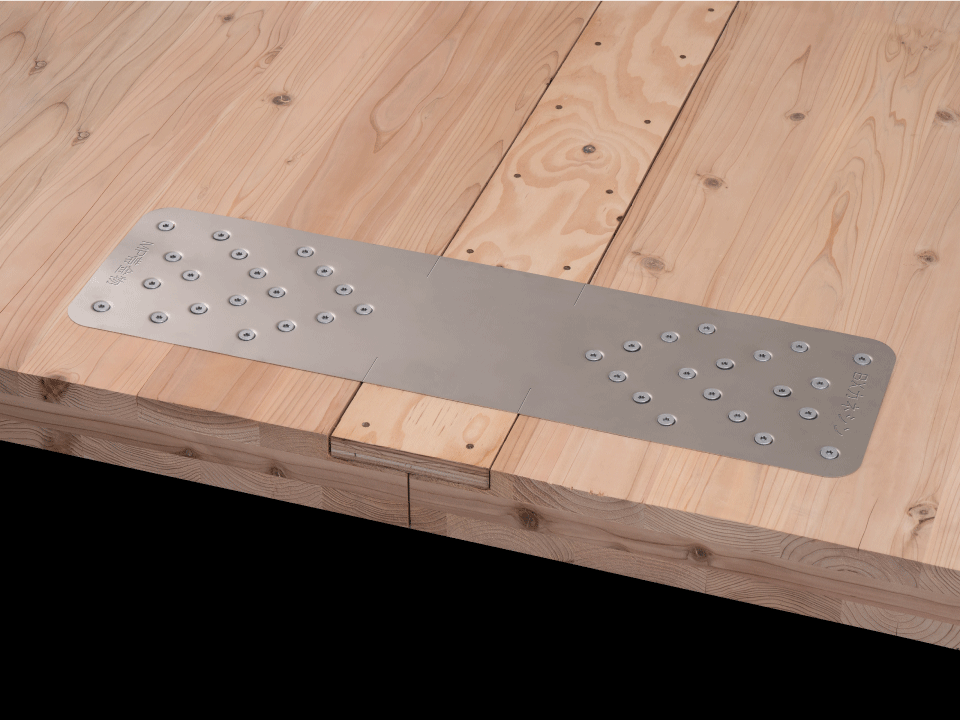

CLT床パネル（厚さ90mm以上）同士の接合に使用します。

●板厚が1.０ｍｍのため、CLT床パネルを緊結する従来の帯金物に比べてより薄く軽量で、作業性が向上します。
●本製品の上にCLT壁パネルを施工する場合でも、板厚が薄いためCLT壁パネルの切り欠きが不要です。
●CLT床パネルの強軸-強軸、弱軸-弱軸にも使用できます。
●合板スプラインの有無は、どちらでも使用可能です。
●本体がステンレス製なので耐食性に優れています。

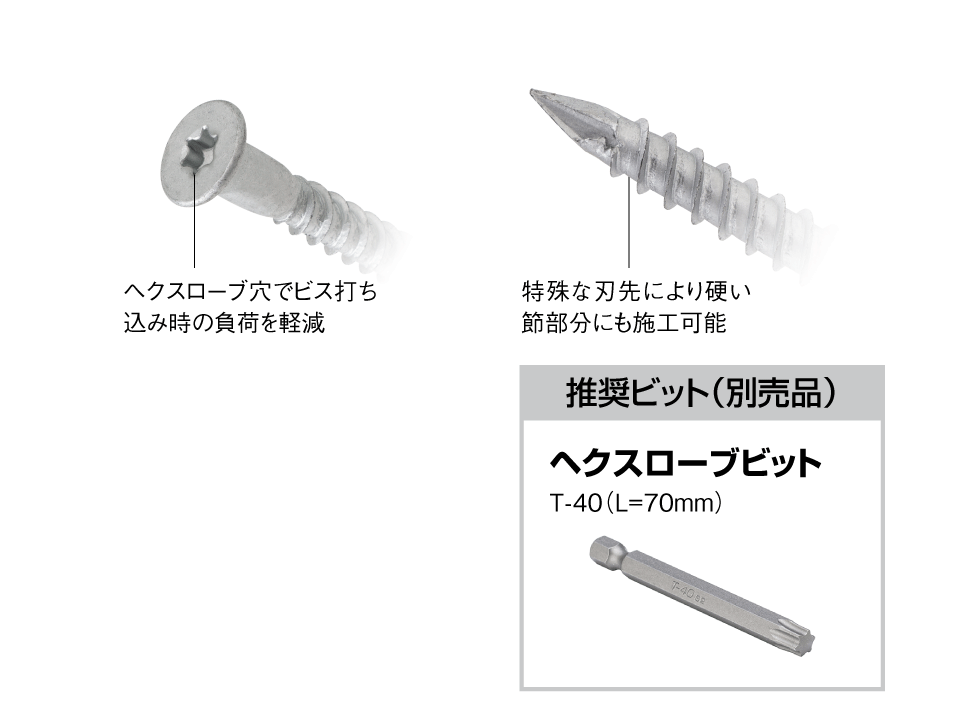

●ビット穴を特殊な形状にすることでビットとのかみ合いが強くなり、ビス打ち込み時の負荷が軽減されます。
●ビス頭部を皿形状とし本体にも皿孔加工を施しているため、ビス施工後もビス頭が突出することなく仕上がりがフラットです。
●特殊な刃先により硬い節部分にも施工が可能です。

型番	短期基準接合引張耐力（P0t）	終局引張耐力（Pu0）
MP-STF	62.1kN	84.9kN

※トリリニア曲線による算定値は「性能試験成績証」をご確認ください。

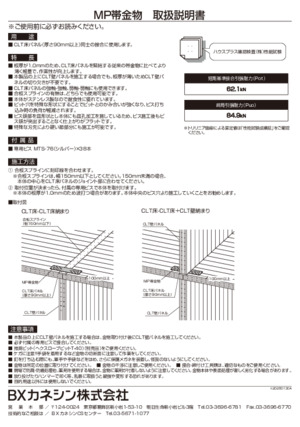

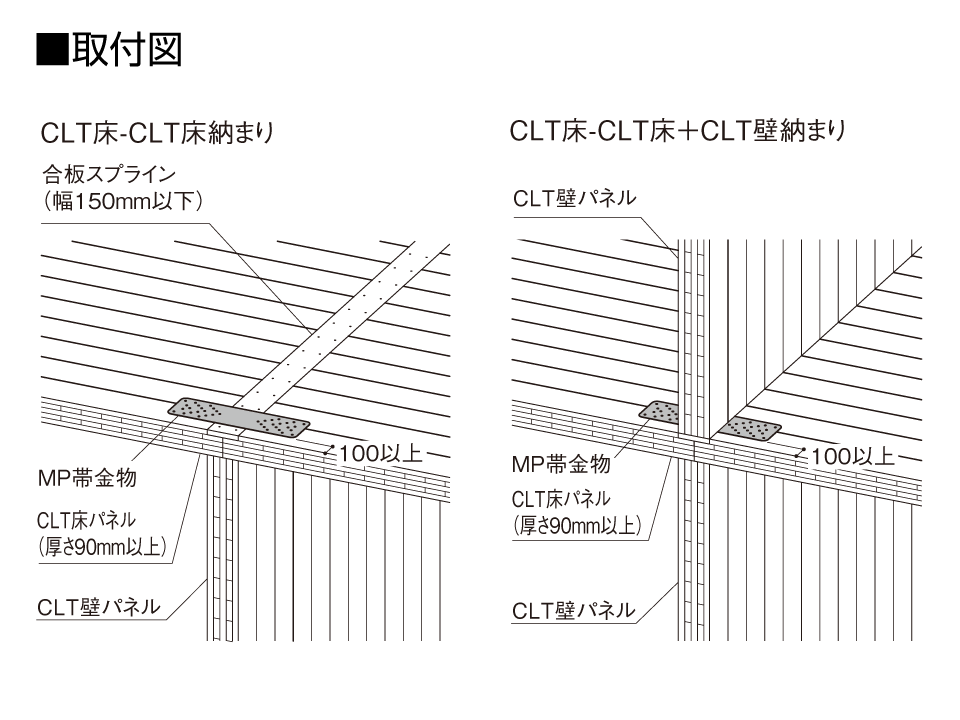

①合板スプラインに刻印線を合わせます。

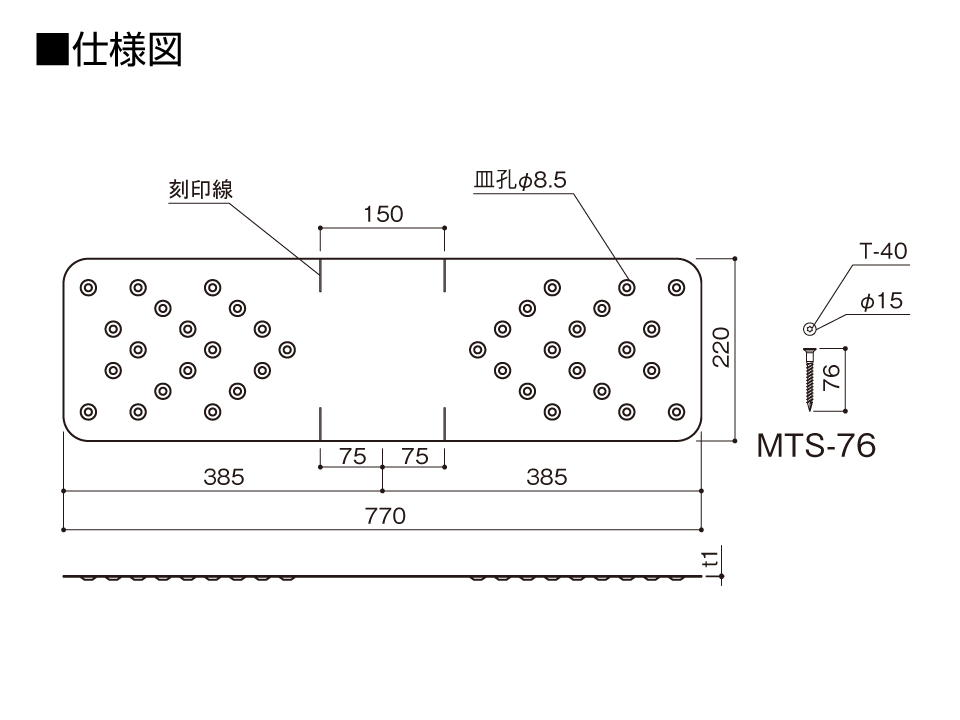

　※合板スプラインは、幅150mm以下としてください。150mm未満の場合、本体の中心をCLT床パネルのジョイント部に合わせてください。
②取付位置が決まったら、付属の専用ビスで本体を取付けます。
　※本体の板厚が1.0mmのため波打つ場合があります。本体中央のビス穴より施工していくことをお勧めします。

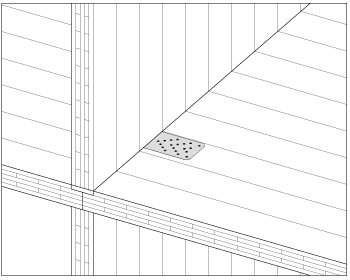

●本製品の上にCLT壁パネルを施工する場合は、金物取り付け後にCLT壁パネルを施工してください。
●必ず付属の専用ビスで接合してください。
●専用ビット（ヘクスローブビットT-40）（別売品）をご使用ください。

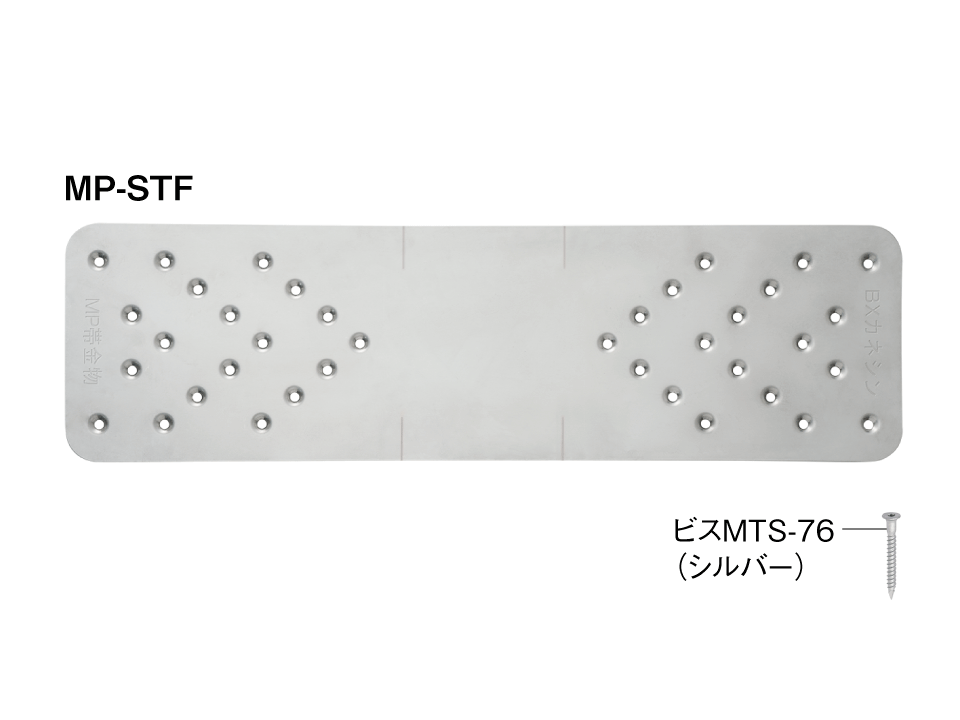

①MP帯金物
※赤字の商品は納期・送料を確認してください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／枚（税抜）
MP-STF	600700	1枚	10枚/ケース （付属品は別梱包です。）	上棟	7,540



材質	JIS G 4305 SUS304
付属品	ビスMTS-76（シルバー）×38本
承認等	ハウスプラス確認検査（株）性能試験 HP20-KT081

②へクスローブビット

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格
T-40（L=70mm）	113599	1本	1本	上棟	オープン価格
