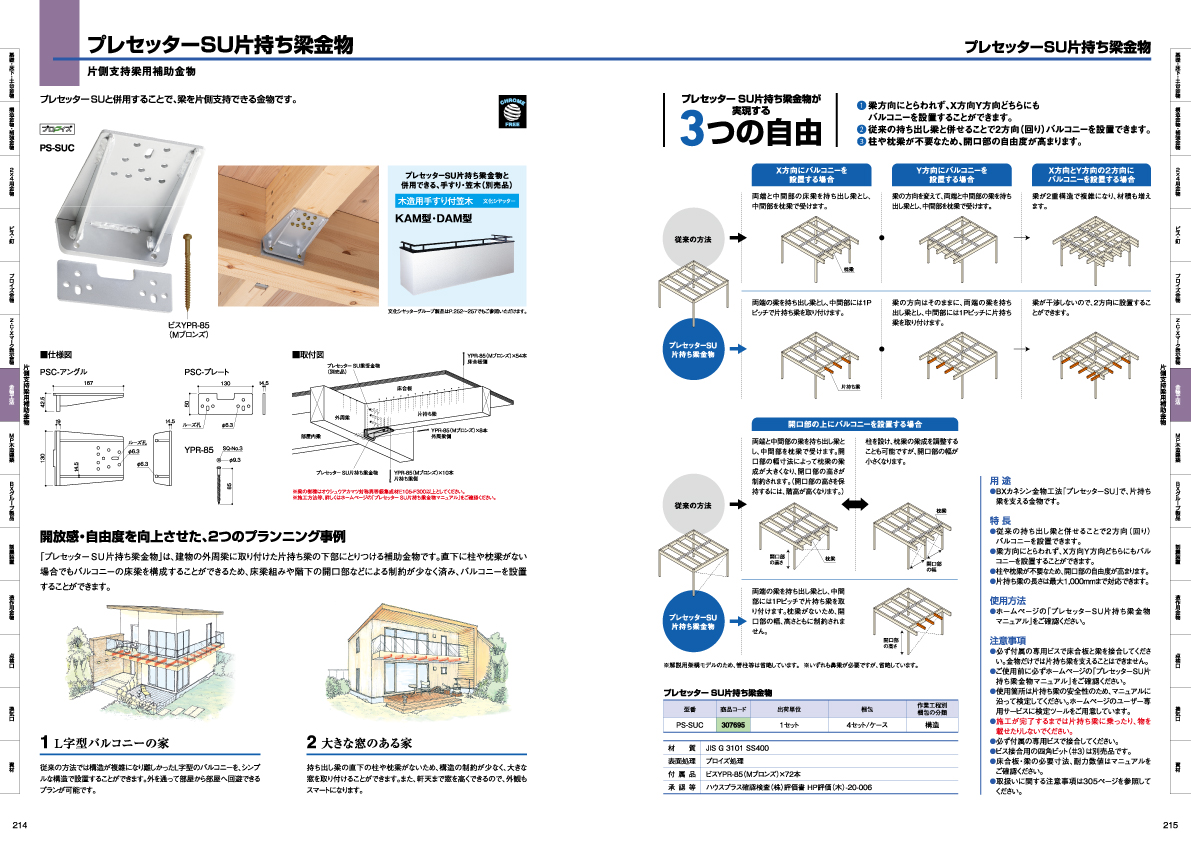

プレセッターSU片持ち梁金物で
開放感・自由度を向上させた、2つのプランニング事例

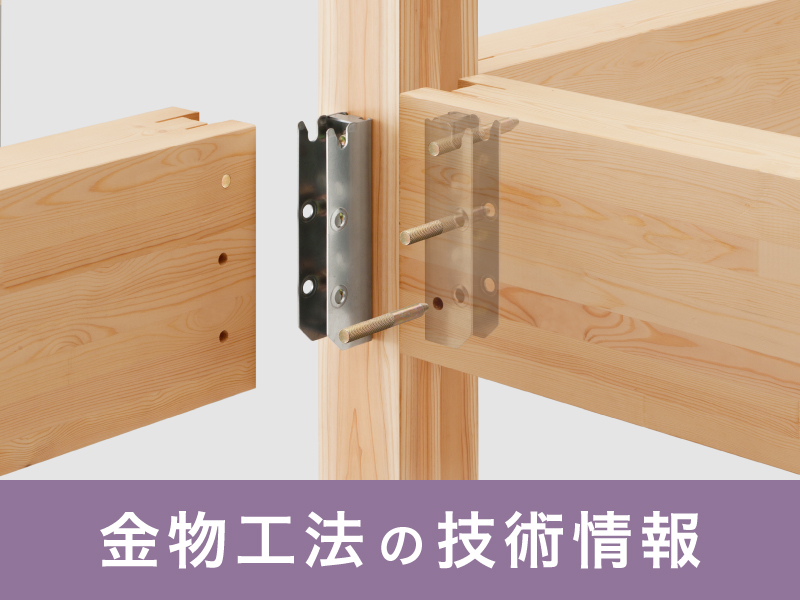

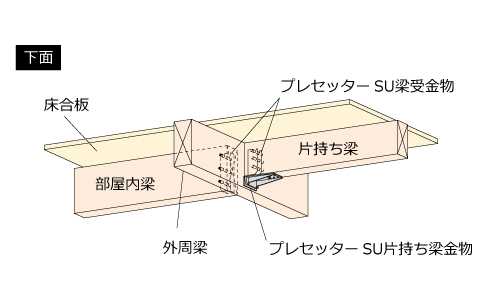

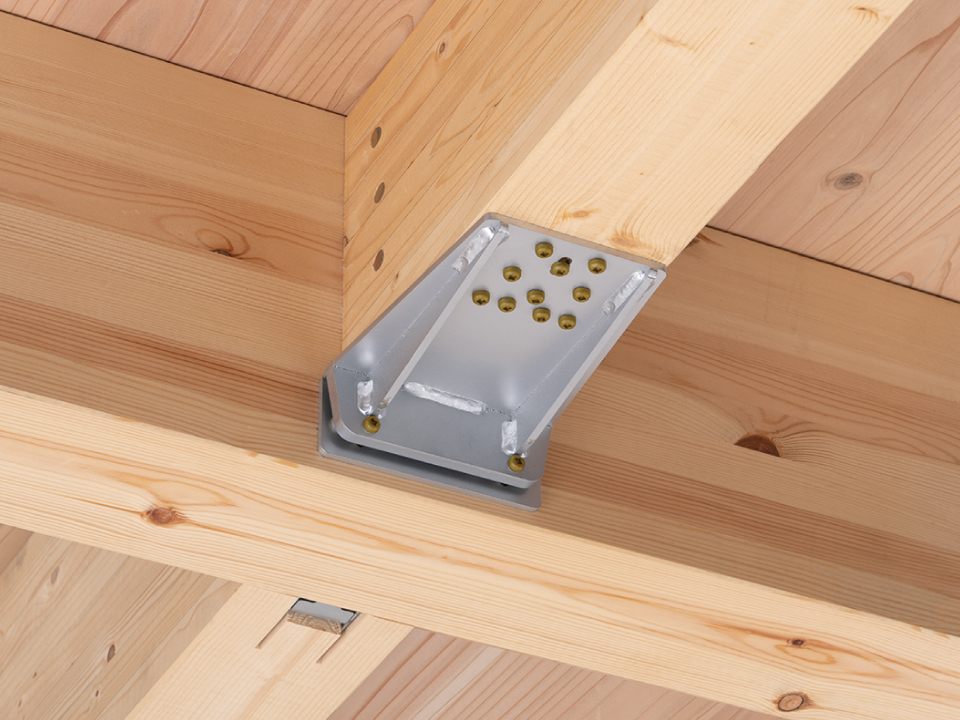

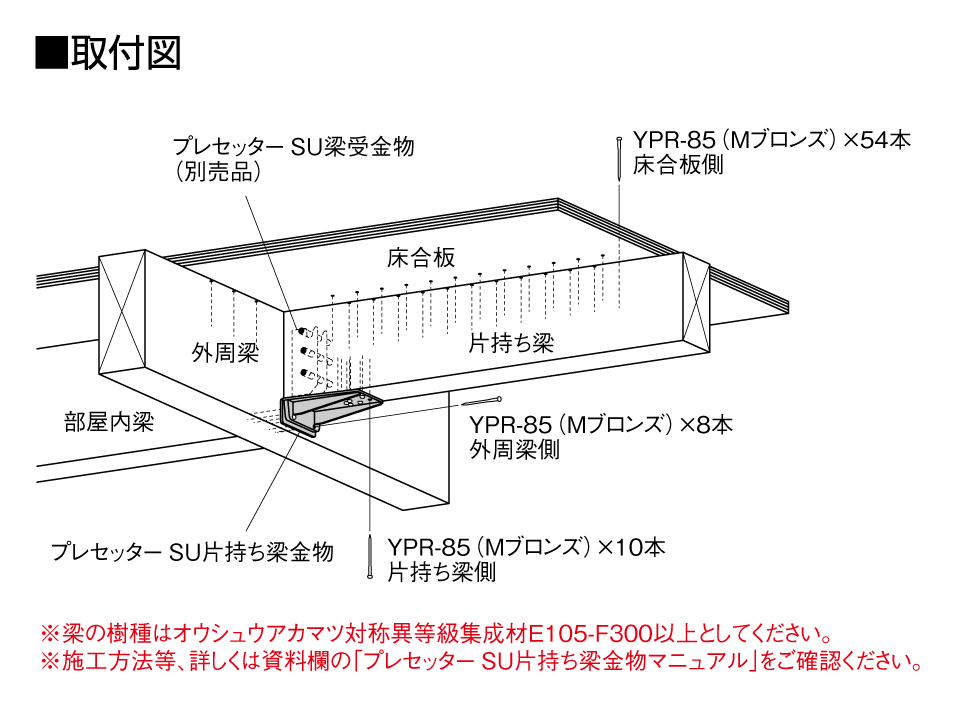

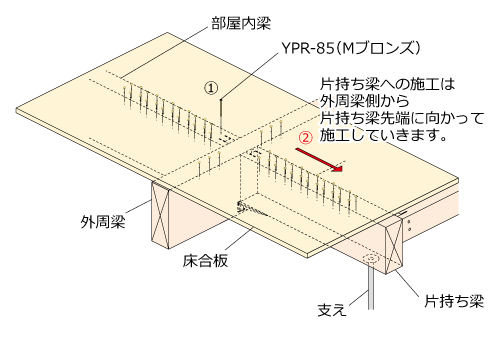

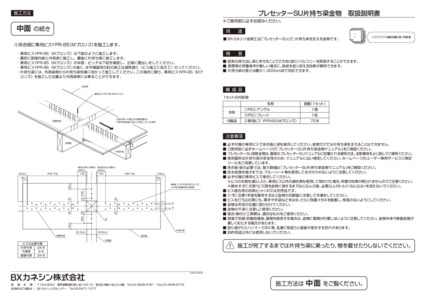

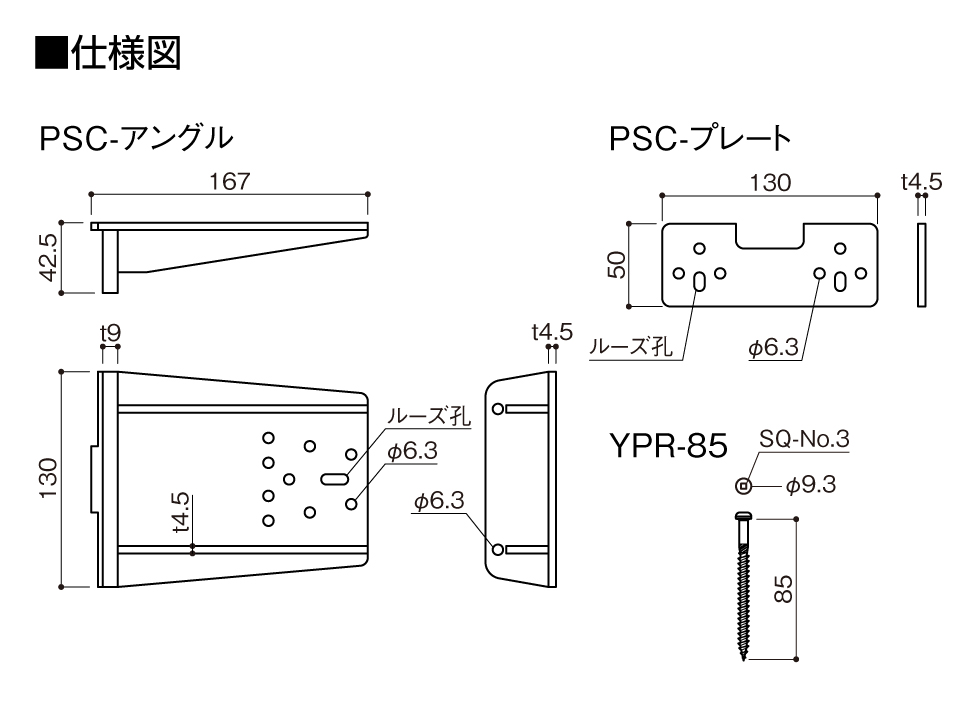

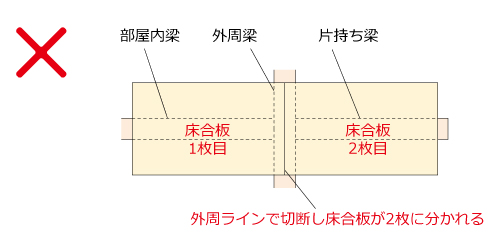

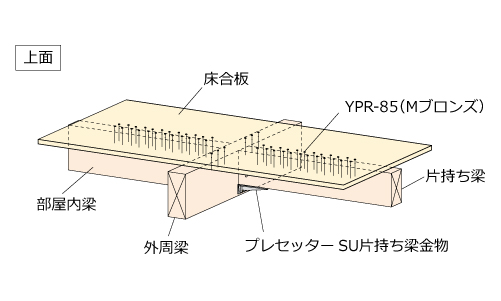

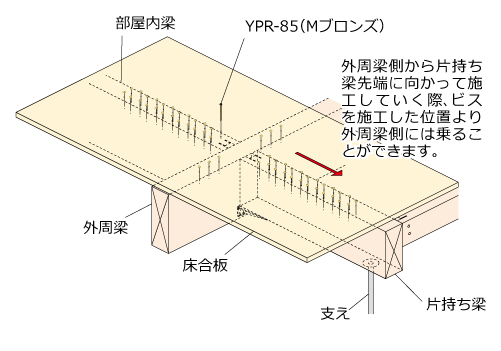

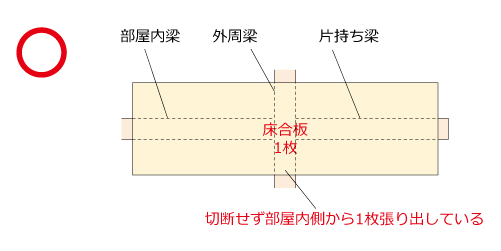

「プレセッターSU片持ち梁金物」は、建物の外周梁に取り付けた片持ち梁の下部にとりつける補助金物です。
直下に柱や枕梁がない場合でもバルコニーの床梁を構成することができるため、
床梁組みや階下の開口部などによる制約が少なく済み、バルコニーを設置することができます。

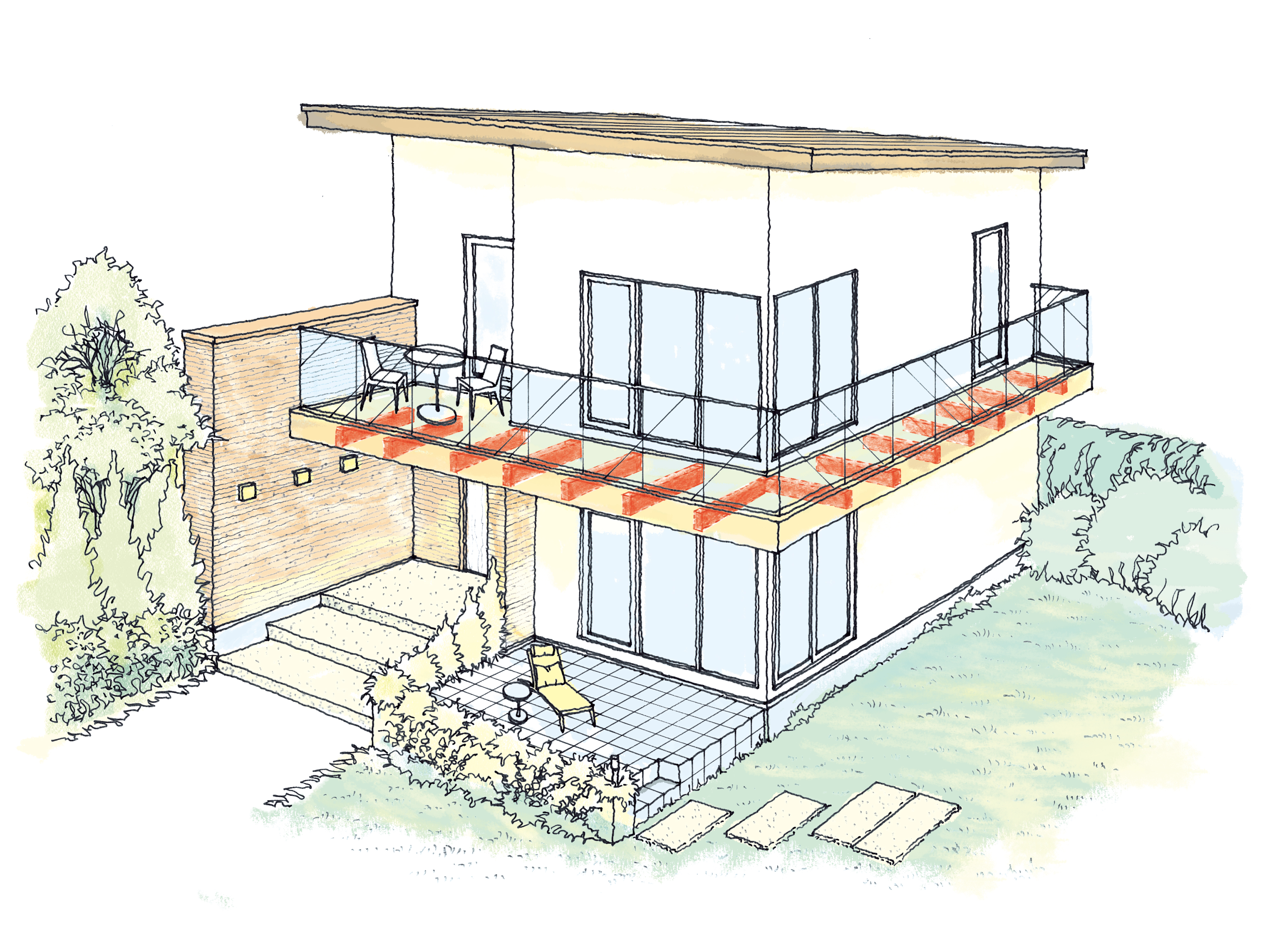

①L字型バルコニーの家
従来の方法では構造が複雑になり難しかったL字型のバルコニーを、シンプルな構造で設置することができます。
外を通って部屋から部屋へ回遊できるプランが可能です。



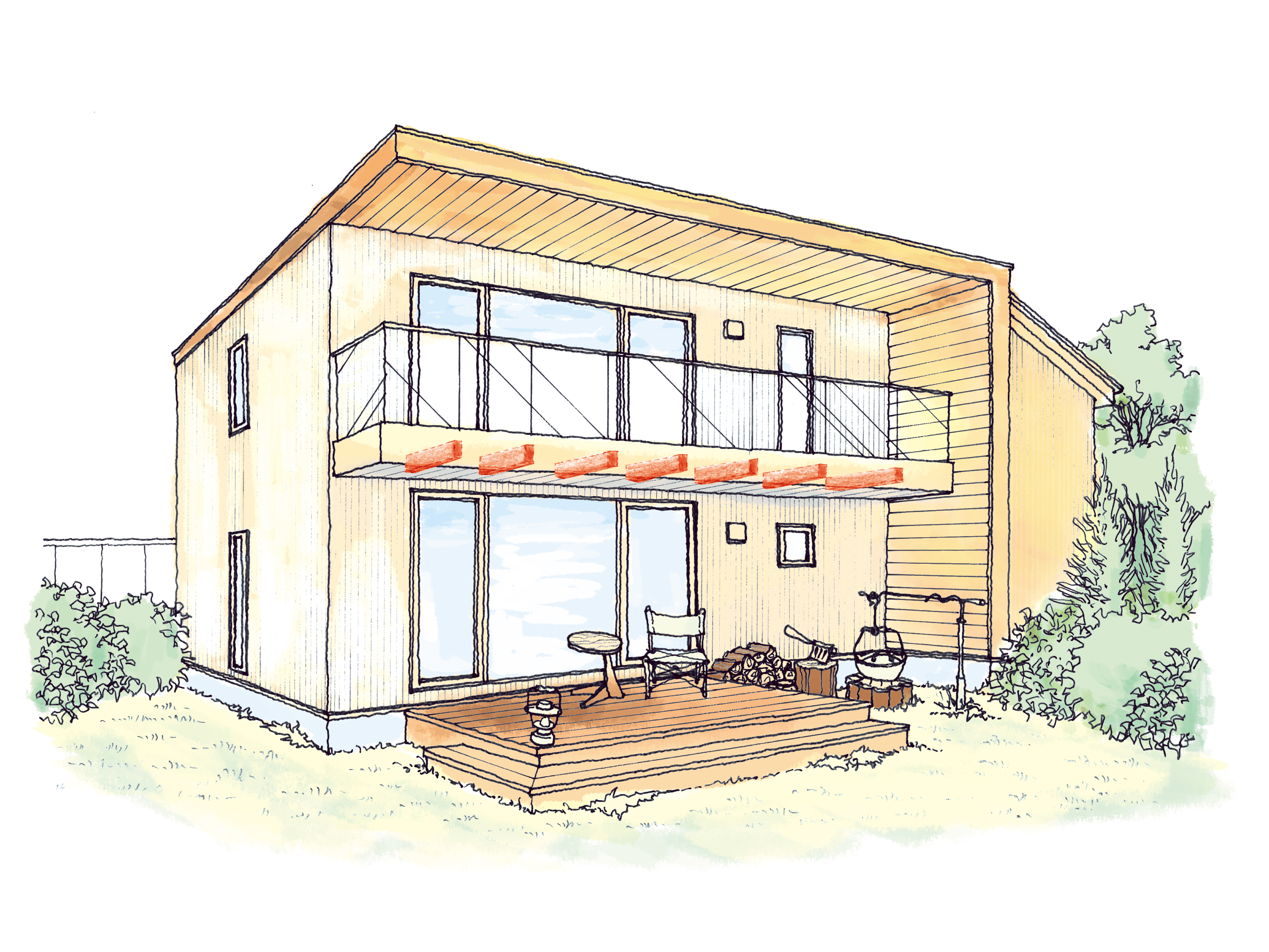

②大きな窓のある家
持ち出し梁の直下の柱や枕梁がないため、構造の制約が少なく、大きな窓を取り付けることができます。
また、軒天まで窓を高くできるので、外観もスマートになります。



プレセッターSU片持ち梁金物が実現する3つの自由

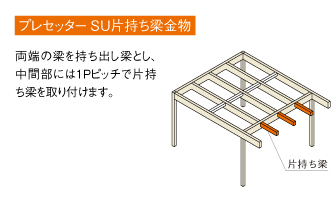

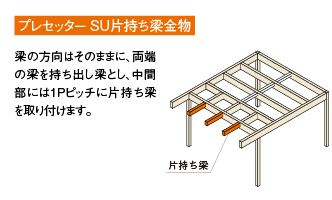

①梁方向にとらわれず、X方向Y方向どちらにもバルコニーを設置することができます。

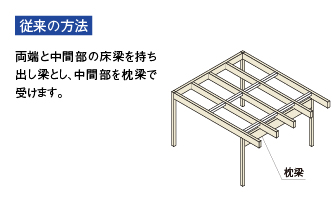

　■X方向にバルコニーを設置する場合
　　　　


　■Y方向にバルコニーを設置する場合
　　　　

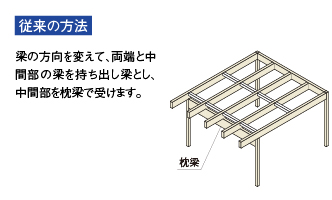

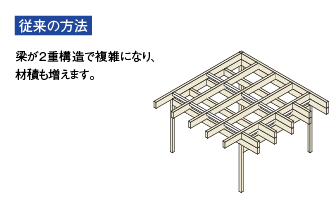

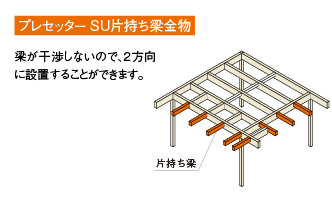

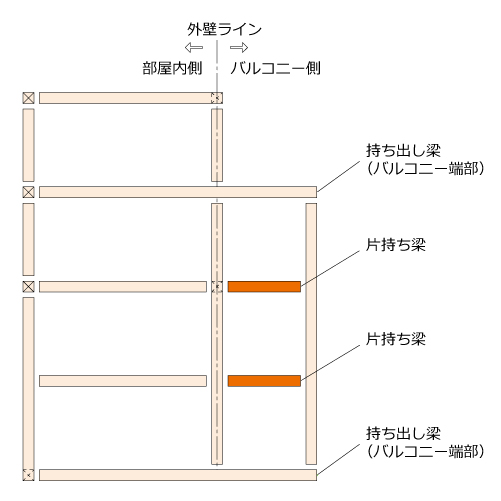

②従来の持ち出し梁と併せることで2方向（廻り）バルコニーを設置できます。

　■X方向とY方向の2方向にバルコニーを設置する場合
　　　　

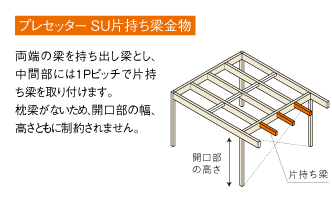

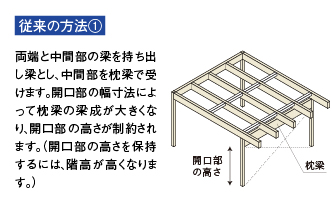

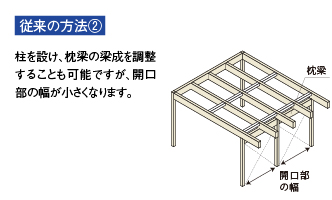

③柱や枕梁が不要なため、開口部の自由度が高まります。

　■開口部の上にバルコニーを設置する場合
　　　　　　　　




※解説用架構モデルのため、管柱等は省略しています。
※いずれも鼻梁が必要ですが、省略しています。
