BXパイルパイクビス NEW
木-木、金物-木を接合する木質構造用ねじです。使用目的に応じてビス形状や長さをお選びいただけます。
お知らせ
用途・特長
●合わせ梁や束ね柱など、木材同士の接合に使用します。
●木材の割れ防止として使用します。
●金物を木材にとめ付けます。（主にPPFH8）
●木材の割れ防止として使用します。
●金物を木材にとめ付けます。（主にPPFH8）

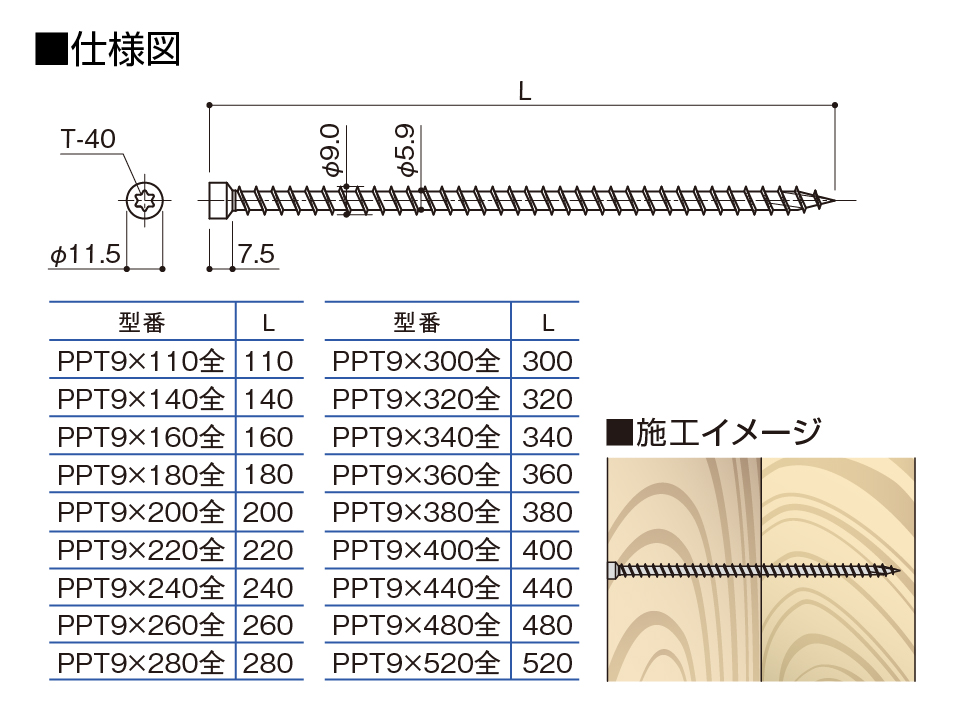

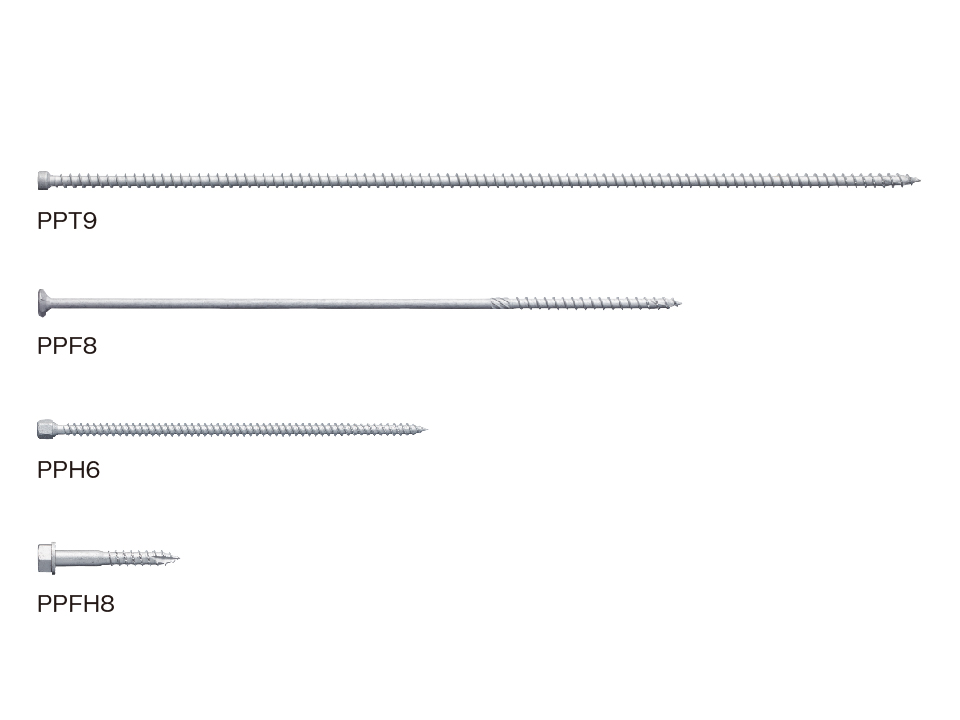

PPT9
●木-木の接合等に使用します。
●全ねじなので、引張力やせん断力など複合的な荷重に対し高い強度性能を有します。
●長さは520mmまでご用意しており、大断面の木材にも対応します。
PPF8
●木-木の接合等に使用します。
●半ねじなので、木材同士を強く引き寄せます。
●引張およびせん断に対して十分な強度性能を有します。
PPH6
●木-木の接合等に使用します。
●他の接合と併用して、木材の割れ防止などに使用できます。

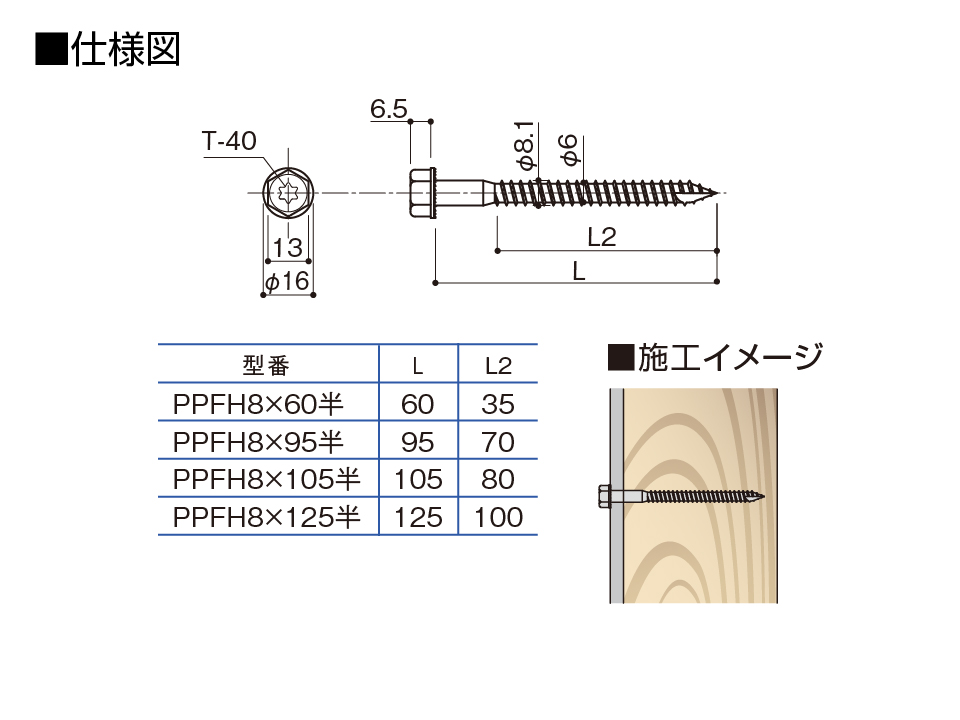

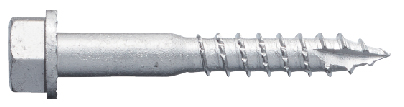

PPFH8
●金物-木の接合等に使用します。
●太い軸で高いせん断力を有するため、中・大規模木造建築用の高強度な金物の接合に適しています。
耐力
ビス単体の引張、せん断耐力の試験データをご用意しています。詳しくはお問合せください。
仕様
■自由なカラーリング（特注対応）
標準色はシルバーですが、サイズや種類別に着色が可能です。※
色分けを行うことで、施工間違い防止や施工後の正誤確認が容易になります。
標準色はシルバーですが、サイズや種類別に着色が可能です。※
色分けを行うことで、施工間違い防止や施工後の正誤確認が容易になります。
使用方法

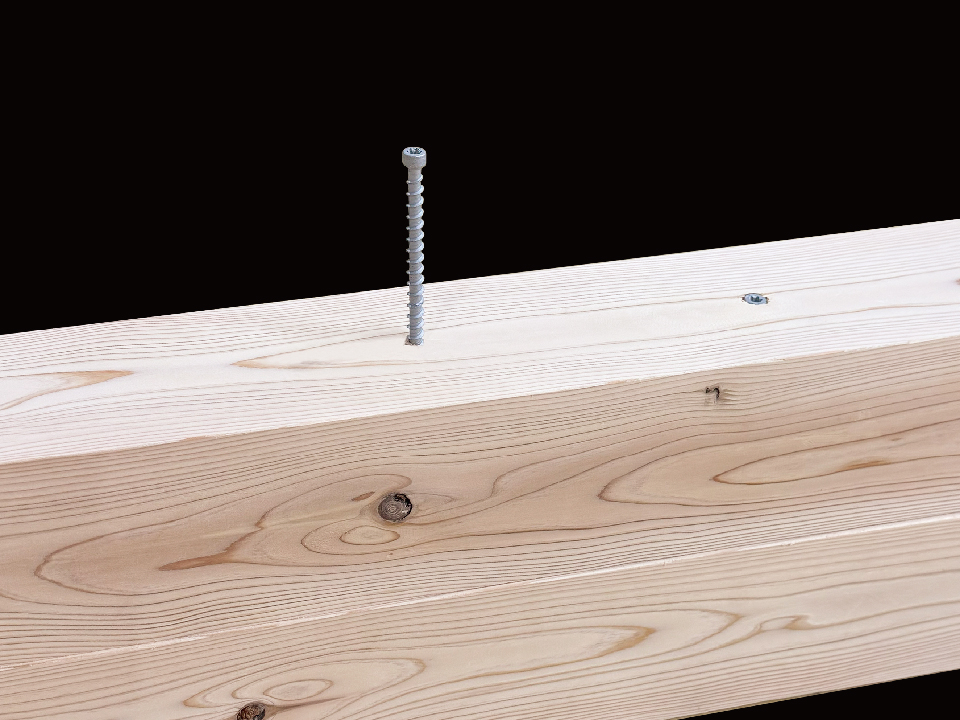

使用目的に合わせて、ビスを打ち込みます。
注意事項
●各ビスに対応したビットをご使用ください。
●締めすぎに注意してください。必要以上のトルク（ねじ込み）を加えないでください。
●ご検討の際は納期を事前にお問合せください。数量によっては納品まで6カ月程度かかる場合があります。
●使用後にタッチアップ補修が必要になる場合があります。
●各種性能試験のご相談はお問合せください。
●締めすぎに注意してください。必要以上のトルク（ねじ込み）を加えないでください。
●ご検討の際は納期を事前にお問合せください。数量によっては納品まで6カ月程度かかる場合があります。
●使用後にタッチアップ補修が必要になる場合があります。
●各種性能試験のご相談はお問合せください。
基本情報/メーカー希望小売価格（税抜き）
①BXパイルパイクビス PPT9
※赤字の商品は納期・送料を確認してください。
②BXパイルパイクビス PPF8
※赤字の商品は納期・送料を確認してください。
③BXパイルパイクビス PPH6
※赤字の商品は納期・送料を確認してください。
④BXパイルパイクビス PPFH8
※赤字の商品は納期・送料を確認してください。
⑤へクスローブビット
※赤字の商品は納期・送料を確認してください。
| 型番 | 商品コード | カラー | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| PPT9×110全 | 113800 | シルバー | 1袋 （50本） |
350本/ケース | 上棟 | オープン価格 |
| PPT9×140全 | 113801 | 250本/ケース | ||||
| PPT9×160全 | 113802 | |||||
| PPT9×180全 | 113803 | |||||
| PPT9×200全 | 113804 | |||||
| PPT9×220全 | 113805 | 150本/ケース | ||||
| PPT9×240全 | 113806 | |||||
| PPT9×260全 | 113807 | |||||
| PPT9×280全 | 113808 | |||||
| PPT9×300全 | 113809 | |||||
| PPT9×320全 | 113810 | |||||
| PPT9×340全 | 113811 | |||||
| PPT9×360全 | 113812 | |||||
| PPT9×380全 | 113813 | |||||
| PPT9×400全 | 113814 | |||||
| PPT9×440全 | 113815 | |||||
| PPT9×480全 | 113816 | |||||
| PPT9×520全 | 113817 |
| 材質 | 10B21（SAE規格） |
| 表面処理 | 電気亜鉛めっき及び塗装による複合被膜 |

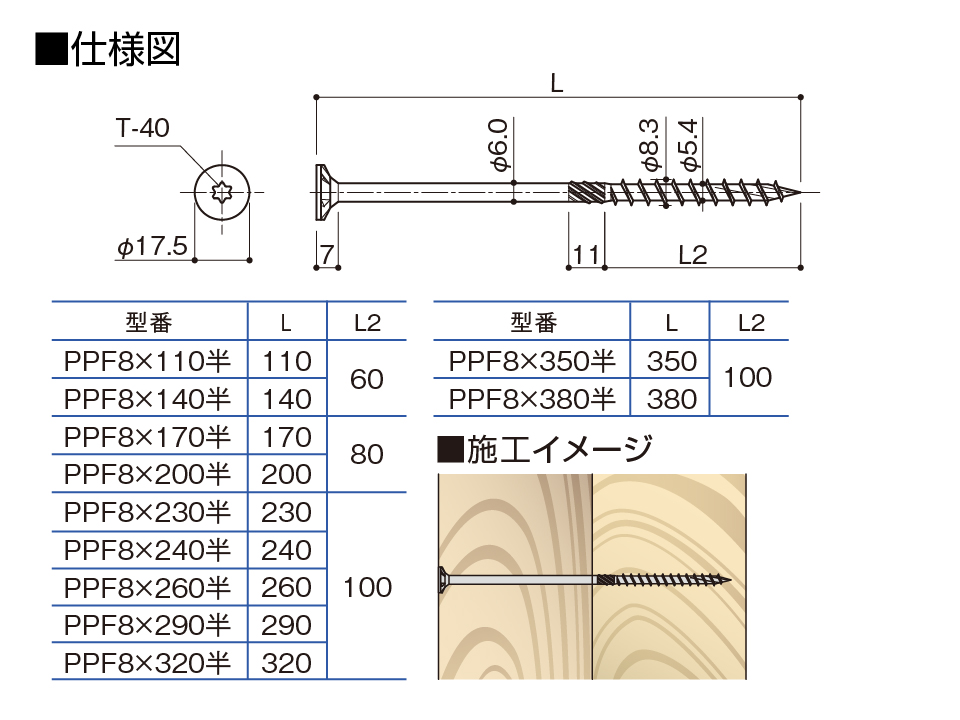

②BXパイルパイクビス PPF8
※赤字の商品は納期・送料を確認してください。
| 型番 | 商品コード | カラー | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| PPF8×110半 | 113850 | シルバー | 1袋 （50本） |
350本/ケース | 上棟 | オープン価格 |
| PPF8×140半 | 113851 | 250本/ケース | ||||
| PPF8×170半 | 113852 | |||||
| PPF8×200半 | 113853 | |||||
| PPF8×230半 | 113854 | 150本/ケース | ||||
| PPF8×240半 | 113855 | |||||
| PPF8×260半 | 113856 | |||||
| PPF8×290半 | 113857 | |||||
| PPF8×320半 | 113858 | |||||
| PPF8×350半 | 113859 | |||||
| PPF8×380半 | 113860 |
| 材質 | 10B21（SAE規格） |
| 表面処理 | 電気亜鉛めっき及び塗装による複合被膜 |

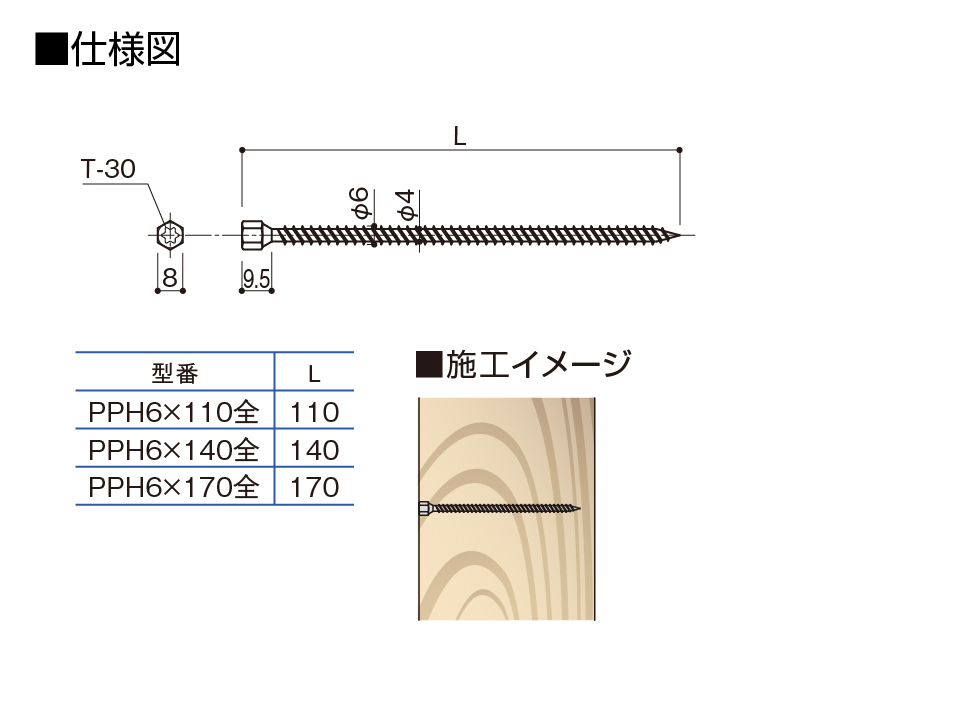

③BXパイルパイクビス PPH6
※赤字の商品は納期・送料を確認してください。
| 型番 | 商品コード | カラー | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| PPH6×110全 | 113830 | シルバー | 1袋 （100本） |
1000本/ケース | 上棟 | オープン価格 |
| PPH6×140全 | 113831 | 900本/ケース | ||||
| PPH6×170全 | 113832 | 700本/ケース |
| 材質 | 10B21（SAE規格） |
| 表面処理 | 電気亜鉛めっき及び塗装による複合被膜 |
④BXパイルパイクビス PPFH8
※赤字の商品は納期・送料を確認してください。
| 型番 | 商品コード | カラー | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| PPFH8×60半 | 113870 | シルバー | 1袋 （50本） |
500本/ケース | 上棟 | オープン価格 |

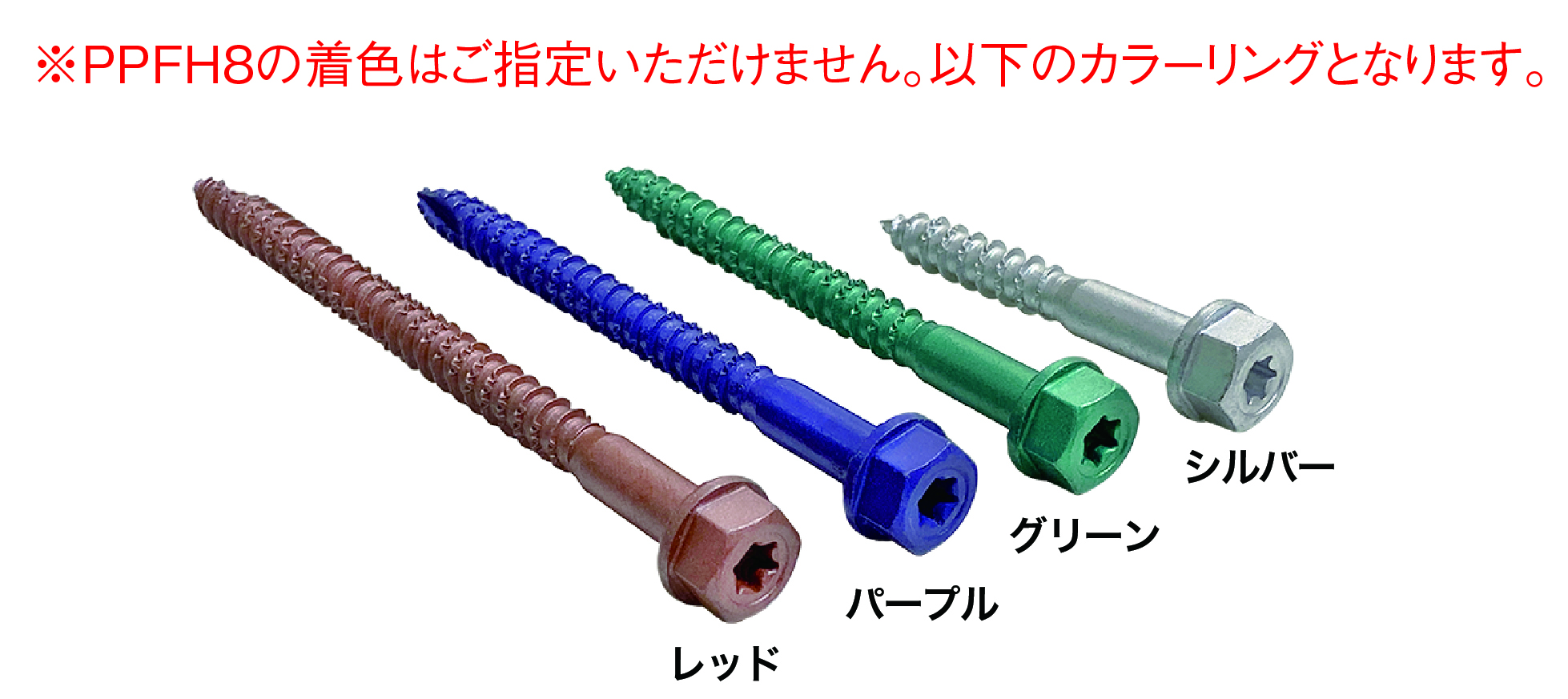

| PPFH8×95半 | 113871 | グリーン | ||||
| PPFH8×105半 | 113872 | パープル | ||||
| PPFH8×125半 | 113873 | レッド |
| 材質 | 10B21（SAE規格） |
| 表面処理 | 電気亜鉛めっき及び塗装による複合被膜 |

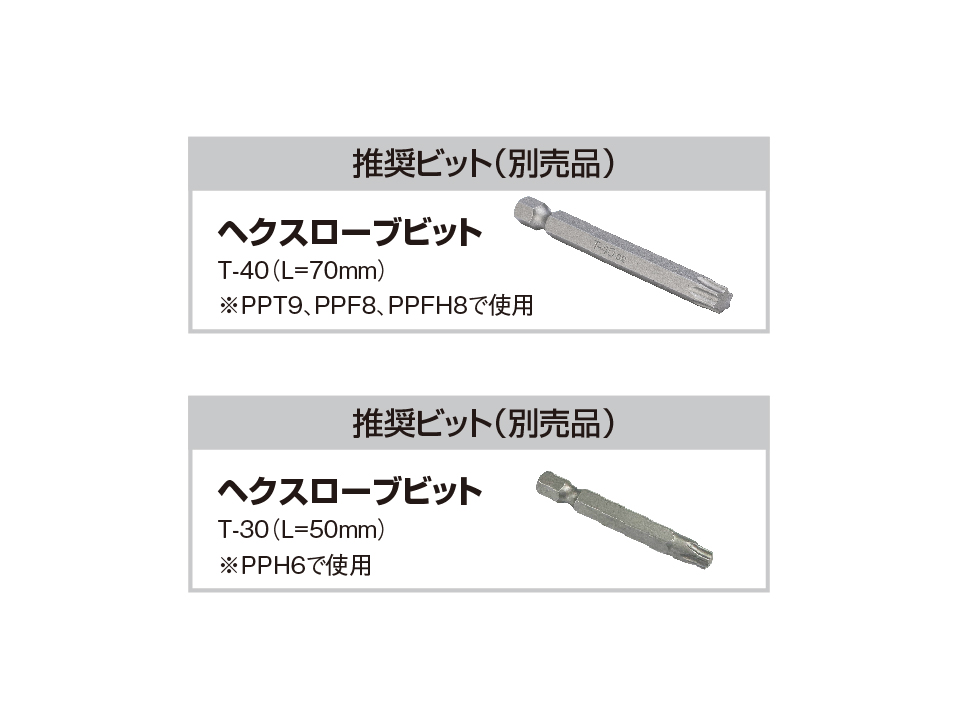

⑤へクスローブビット
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| T-40（L=70mm） | 113599 | 1本 | 1本 | 上棟 | オープン価格 |
| T-30（L=50mm） | 113595 |
