継手、仕口等の仕様規定について 金物の使い方

第47条　構造耐力上主要な部分である継手又は仕口は、ボルト締、かすがい打、込み栓打その他の国土交通大臣が定める構造方法によりその部分の存在応力を伝えるように緊結しなければならない。この場合において、横架材の丈が大きいこと、柱と鉄骨の横架材とが剛に接合していること等により柱に構造耐力上支障のある局部応力が生ずるおそれがあるときは、当該柱を添木等によって補強しなければならない。

2 略

木造の継手及び仕口の構造方法を定める件

建築基準法施行令（昭和25年政令第338号）第47条第1項の規定に基づき、木造の継手及び仕口の構造方法を次のように定める。建築基準法施行令（以下「令」という。）第47条に規定する木造の継手及び仕口の構造方法は、次に定めるところによらなければならない。 ただし、令第82条第一号から第三号までに定める構造計算によって構造耐力上安全であることが確かめられた場合においては、この限りでない。

一.

筋かいの端部における仕口にあっては、次に掲げる筋かいの種類に応じ、それぞれ イから ホ までに定める接合方法又はこれらと同等以上の引張耐力を有する接合方法によらなければならない。

二.

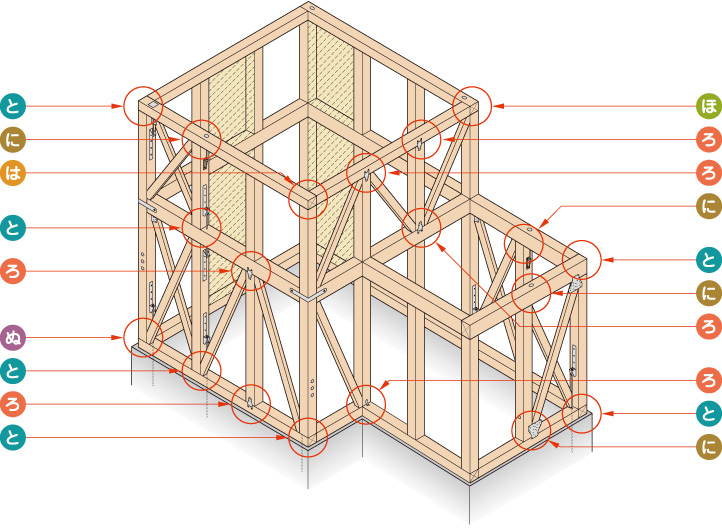

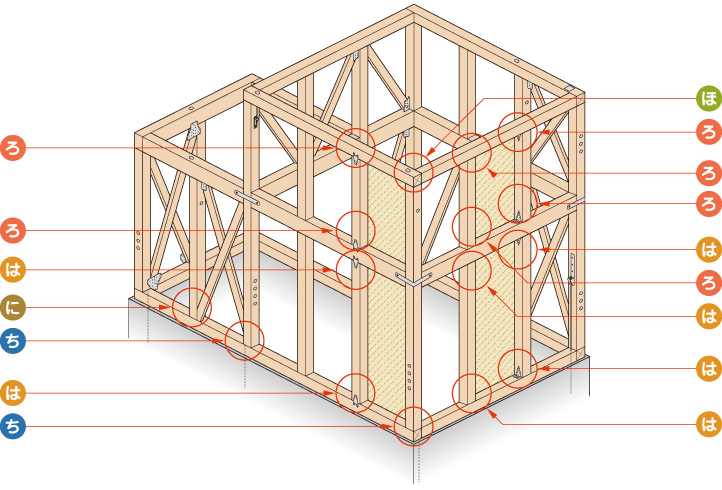

壁を設け又は筋かいを入れた軸組の柱の柱脚及び柱頭の仕口にあっては、軸組の種類と柱の配置に応じて、平家部分又は最上階の柱にあっては次の表一に、その他の柱にあっては次の表二に、それぞれ掲げる表三 い から ぬ までに定めるところによらなければならない。ただし、当該仕口の周囲の軸組の種類及び配置を考慮して、柱頭又は柱脚に必要とされる引張力が、当該部分の引張耐力を超えないことが確かめられた場合においては、この限りでない。

表一

表二

表三

三.

前二号に掲げるもののほか、その他の構造耐力上主要な部分の継手又は仕口にあっては、ボルト締、かすがい打、込み栓打その他の構造方法によりその部分の存在応力を伝えるように緊結したものでなくてはならない。
