変わらない制震力で家族・家・暮らしを守る！EQ GUARD 新発売
製品情報 2020.08.03
ＢＸカネシン株式会社（代表取締役：二村一久）は、変わらない制震力で大地震から家族も、家も、暮らしも守る「EQ GUARD」を8月3日に発売しました。本製品は在来軸組工法用の制震装置で、軸組変形時に鋼板ダンパー部が変形することで地震エネルギーを吸収します。
鋼板ダンパー部の変形により繰り返し地震エネルギーを吸収する制震装置
本製品は地震力が作用すると鋼板ダンパー部が変形し、建物の揺れにブレーキをかける仕組みです。鋼板ダンパー部は他の部分より変形しやすい機構となっており、鋼板ダンパー部が変形することで、周辺の木軸部の損傷を抑え、繰り返し地震のエネルギーを吸収します。

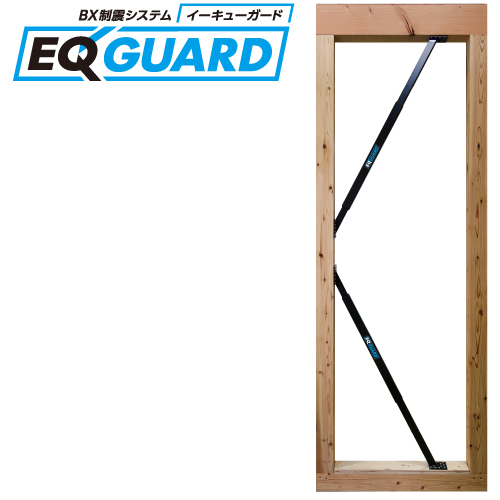

■地震力の向きによる「EQ GUARD」の変形イメージ
■鋼板ダンパー部の伸縮イメージ
※青色部分が鋼板ダンパー部
製品の特長
①高性能で繰り返しの地震にも安心
「EQ GUARD」は、京都大学と共同開発した制震装置です。「EQ GUARD」の変形抑制効果を確認するために「耐震のみ」の試験体と「耐震＋制震」の試験体を用意し、10回連続でKobe-NS100%の地震波を入力する振動台実験を行いました。耐力壁は筋かい耐力壁（壁倍率4倍）と面材耐力壁（壁倍率5倍）を使用しました。
その結果、3回目の結果から筋かい耐力壁、面材耐力壁のどちらも「EQ GUARD」をつけることで90%以上の変形抑制効果があることが確認できました。「耐震のみ」の場合は加振回数を重ねるごとに急激に変形が進むのに対し、「耐震＋制震」は連続で加振しても急激に変形が大きくなることなく一定の変形量を維持することができました。
※振動台実験の詳細は【振動台実験の概要・結果】をご覧ください。
②優れた施工性とコストパフォーマンス
「EQ GUARD」は、鋼板のみを使用した制震装置。接合具はビスのみを使用し、施工性に優れています。また、特殊な材料を使用していないことで、当社従来品比で約35%コストを削減しました。
当社従来品とのコスト比較（メーカー希望小売価格（税抜き）での比較）
1棟4セット使用した場合
約35%コスト削減！
③「EQ GUARD 地震応答シミュレーションツール」と「wallstat」で繰り返しの地震による制震効果を確認できる
「EQ GUARD」は、繰り返しの地震に対する最大応答変位の推移を「EQ GUARD シミュレーションツール」で確認することができます。「EQ GUARD」を設置した場合と設置していない場合のシミュレーションを行いグラフ化することで、制震効果を視覚的に確認することができます。「EQ GUARD シミュレーションツール」は無償でご提供いたします。（8/3現在開発中。9月頃完成予定）
また、木造住宅 倒壊解析ソフトウェア「wallstat（ウォールスタット）」にも対応しています。
EQ GUARD シミュレーションツールのイメージ（現在開発中のため、変更になる可能性があります。）
wallstatのイメージ
→
振動台実験の概要・結果
試験場所：文化シヤッター株式会社 ライフイン環境防災研究所
地震波：神戸海洋波（Kobe NS）100%

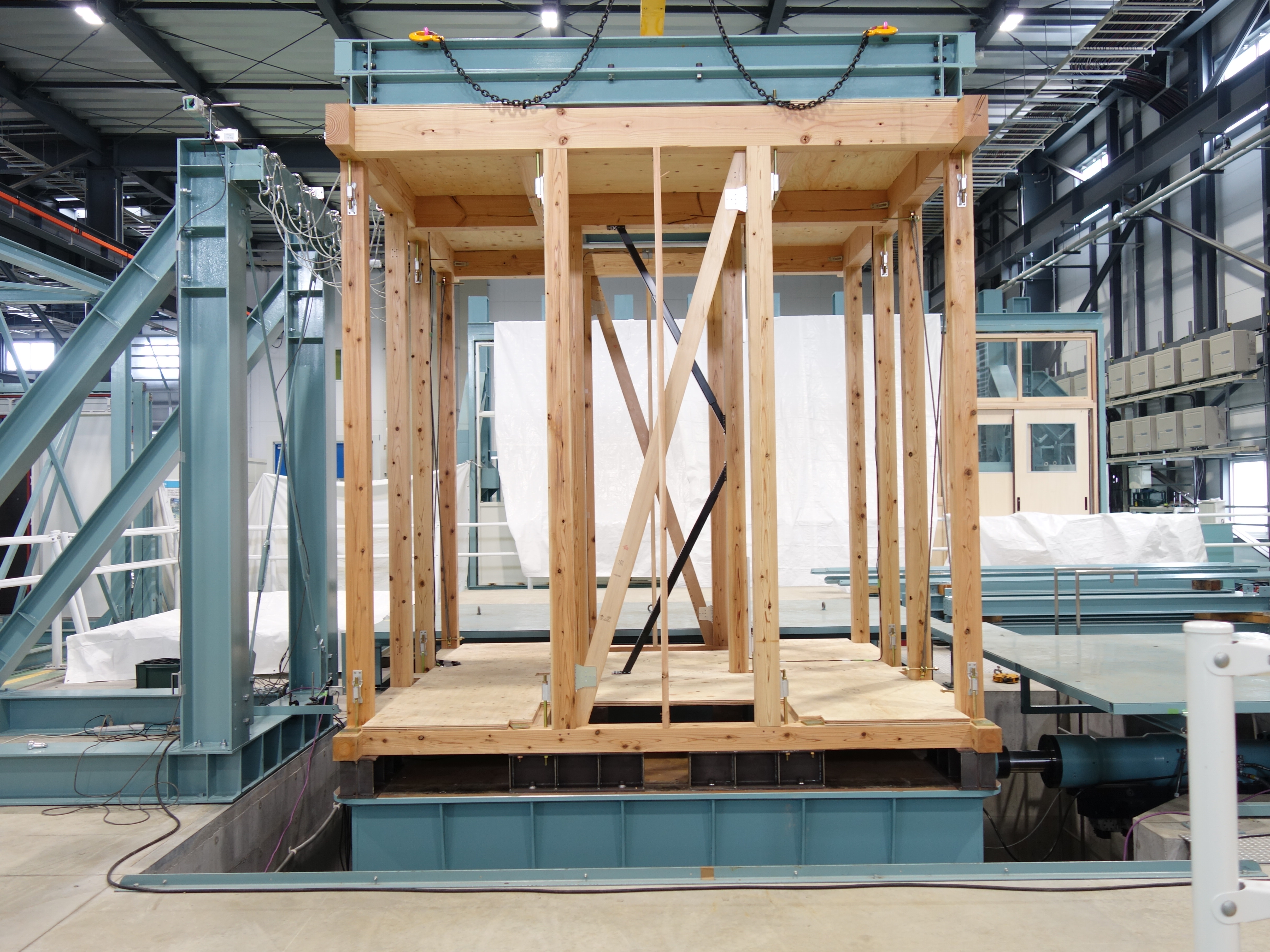

試験① 筋かい耐力壁（錘12kN）での比較実験
■振動台実験の結果
・１回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約84%抑制
・３回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約92%抑制
・３回目の加振では「耐震のみ」の試験体が破壊
・「耐震＋制震」の変形は、繰り返し加振してもほぼ変化なし。

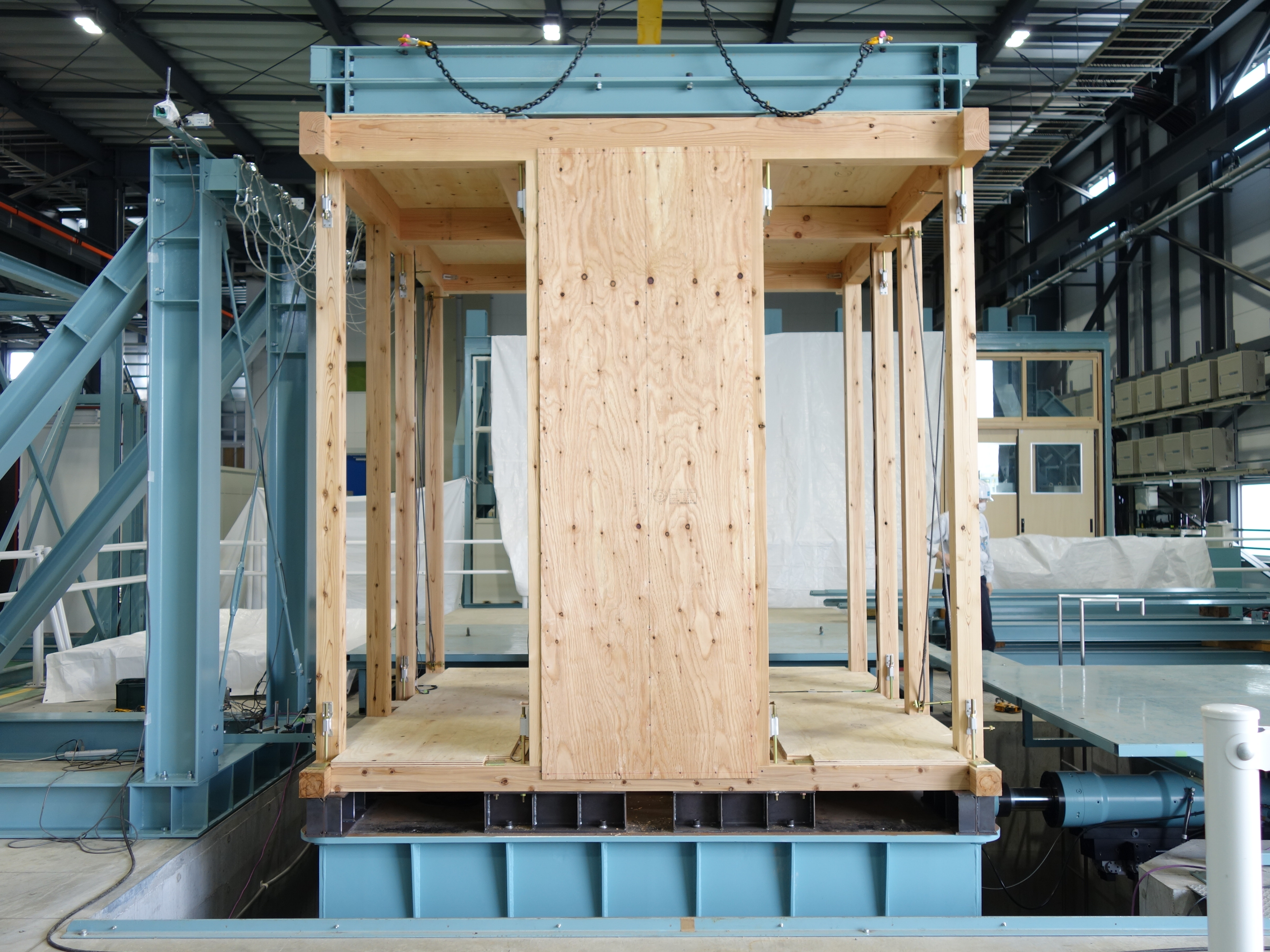

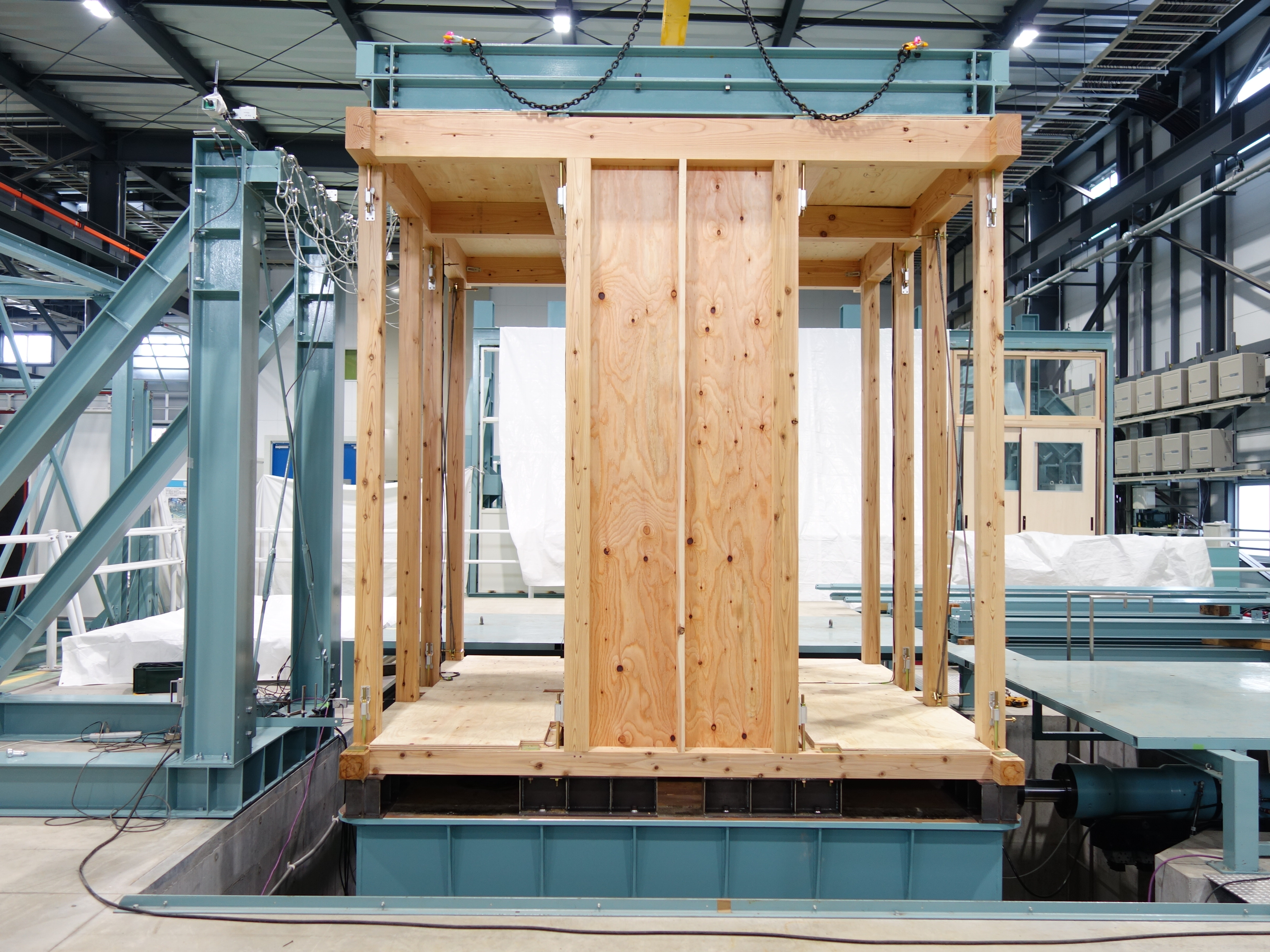

試験② 面材耐力壁（錘13kN）での比較実験
■振動台実験の結果
・１回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約86%抑制
・３回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約96%抑制
・３回目の加振では「耐震のみ」の試験体が破壊
・「耐震＋制震」の変形は、繰り返し加振してもほぼ変化なし。
SDGsの取組み
日本は地震の多い国であり、過去には幾度となく大きな地震に見舞われ、家屋の倒壊や損傷、人的被害が発生してきました。本製品は、「制震」の技術によって住み続けられる家や街づくりを目指し、京都大学との共同研究によって開発しました。日本に限らず、地震は世界でも起こりえる自然災害です。鋼板のみで製造できる本製品は、発展途上国でも製造可能な技術で生産されています。建築現場ではビスどめ作業のみのため、経験の浅い大工や外国人でも作業することができます。
現在の建築基準法では「制震」の設置は求められていません。家を建てるときは間取りやキッチンなど毎日の生活と直結したことに関心が向きがちです。しかし、地震対策は家を建てる時こそがチャンスです。地震対策として制震装置の設置が基本となり、安心安全で理想の暮らしに貢献できるよう「EQ GUARD」の普及に努めてまいります。
製品概要
※「ZAM」は、日本製鉄株式会社の登録商標です。
「ZAM」は、日本製鉄株式会社が開発した溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板の商品名です。
製品ページリンク
・EQ GUARD
●製品に関するお問合せ
ＢＸカネシン株式会社 営業本部
Tel. 0120-106781 Tel. 03-3696-6781
フォームからのお問合せ
鋼板ダンパー部の変形により繰り返し地震エネルギーを吸収する制震装置
本製品は地震力が作用すると鋼板ダンパー部が変形し、建物の揺れにブレーキをかける仕組みです。鋼板ダンパー部は他の部分より変形しやすい機構となっており、鋼板ダンパー部が変形することで、周辺の木軸部の損傷を抑え、繰り返し地震のエネルギーを吸収します。
■地震力の向きによる「EQ GUARD」の変形イメージ
■鋼板ダンパー部の伸縮イメージ
※青色部分が鋼板ダンパー部
製品の特長
①高性能で繰り返しの地震にも安心
「EQ GUARD」は、京都大学と共同開発した制震装置です。「EQ GUARD」の変形抑制効果を確認するために「耐震のみ」の試験体と「耐震＋制震」の試験体を用意し、10回連続でKobe-NS100%の地震波を入力する振動台実験を行いました。耐力壁は筋かい耐力壁（壁倍率4倍）と面材耐力壁（壁倍率5倍）を使用しました。
その結果、3回目の結果から筋かい耐力壁、面材耐力壁のどちらも「EQ GUARD」をつけることで90%以上の変形抑制効果があることが確認できました。「耐震のみ」の場合は加振回数を重ねるごとに急激に変形が進むのに対し、「耐震＋制震」は連続で加振しても急激に変形が大きくなることなく一定の変形量を維持することができました。
※振動台実験の詳細は【振動台実験の概要・結果】をご覧ください。
②優れた施工性とコストパフォーマンス
「EQ GUARD」は、鋼板のみを使用した制震装置。接合具はビスのみを使用し、施工性に優れています。また、特殊な材料を使用していないことで、当社従来品比で約35%コストを削減しました。
当社従来品とのコスト比較（メーカー希望小売価格（税抜き）での比較）
1棟4セット使用した場合
| 1セット単価 | 設置数 | 合計金額 | |
| 従来品 V-RECS〈SG〉 |
10.5万円 | 4セット | 42万円 |
| 新製品 EQ GUARD |
7万円 | 4セット | 28万円 |
③「EQ GUARD 地震応答シミュレーションツール」と「wallstat」で繰り返しの地震による制震効果を確認できる
「EQ GUARD」は、繰り返しの地震に対する最大応答変位の推移を「EQ GUARD シミュレーションツール」で確認することができます。「EQ GUARD」を設置した場合と設置していない場合のシミュレーションを行いグラフ化することで、制震効果を視覚的に確認することができます。「EQ GUARD シミュレーションツール」は無償でご提供いたします。（8/3現在開発中。9月頃完成予定）
また、木造住宅 倒壊解析ソフトウェア「wallstat（ウォールスタット）」にも対応しています。
EQ GUARD シミュレーションツールのイメージ（現在開発中のため、変更になる可能性があります。）
wallstatのイメージ
→振動台実験の概要・結果
試験場所：文化シヤッター株式会社 ライフイン環境防災研究所
地震波：神戸海洋波（Kobe NS）100%
試験① 筋かい耐力壁（錘12kN）での比較実験
| 耐震のみ （筋かい耐力壁のみ） |
耐震＋制震 （筋かい耐力壁＋EQ GUARD） |
 |
 |
■振動台実験の結果
・１回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約84%抑制
・３回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約92%抑制
・３回目の加振では「耐震のみ」の試験体が破壊
・「耐震＋制震」の変形は、繰り返し加振してもほぼ変化なし。
試験② 面材耐力壁（錘13kN）での比較実験
| 耐震のみ （面材耐力壁のみ） |
耐震＋制震 （面材耐力壁＋EQ GUARD） |
 |
 |
■振動台実験の結果
・１回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約86%抑制
・３回目の加振では「耐震＋制震」は「耐震のみ」と比べて変形が約96%抑制
・３回目の加振では「耐震のみ」の試験体が破壊
・「耐震＋制震」の変形は、繰り返し加振してもほぼ変化なし。
SDGsの取組み
日本は地震の多い国であり、過去には幾度となく大きな地震に見舞われ、家屋の倒壊や損傷、人的被害が発生してきました。本製品は、「制震」の技術によって住み続けられる家や街づくりを目指し、京都大学との共同研究によって開発しました。日本に限らず、地震は世界でも起こりえる自然災害です。鋼板のみで製造できる本製品は、発展途上国でも製造可能な技術で生産されています。建築現場ではビスどめ作業のみのため、経験の浅い大工や外国人でも作業することができます。
現在の建築基準法では「制震」の設置は求められていません。家を建てるときは間取りやキッチンなど毎日の生活と直結したことに関心が向きがちです。しかし、地震対策は家を建てる時こそがチャンスです。地震対策として制震装置の設置が基本となり、安心安全で理想の暮らしに貢献できるよう「EQ GUARD」の普及に努めてまいります。
製品概要
| 製品 |  |
| 名称 | EQ GUARD |
| 型番／商品コード | EQ-G／174700 |
| 梱包 | 1セット（2本）/ケース |
| メーカー希望小売価格 （税抜き） |
70,000円 |
| 発売日 | 2020年8月3日 |
| 材質 | JIS G 3101 SS400 / JIS G 3466 STKR400 / ZAM(R)※（MSM-HK400-K-DA90） |
| 表面処理 | カチオン電着塗装 |
| 付属品 | 柱・横架材側専用ビス…YPR-85（Mブロンズ）×31本 土台側専用ビス…………YPR-115（Mグリーン）×11本 |
「ZAM」は、日本製鉄株式会社が開発した溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板の商品名です。
製品ページリンク
・EQ GUARD
●製品に関するお問合せ
ＢＸカネシン株式会社 営業本部
Tel. 0120-106781 Tel. 03-3696-6781
フォームからのお問合せ
