たる木のビス接合のみで、台風・地震対策が可能 BX高耐力たる木ビスが屋根倍率を取得

製品情報 2021.05.06

BXカネシン株式会社(代表取締役:二村一久)は、台風対策として屋根が吹き上げられないようにたる木を強固に接合するビス「BX高耐力たる木ビス」が屋根倍率も確保できるようハウスプラス確認検査株式会社の評価を取得し、5月6日より運用を開始しました。

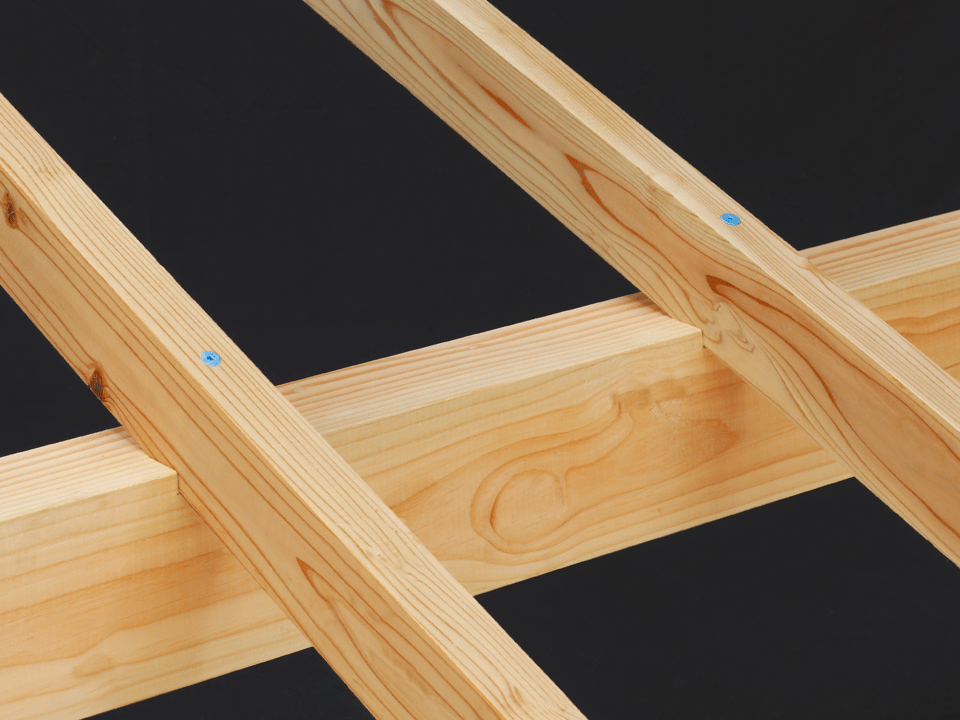

BX高耐力たる木ビス」は、引き寄せ効果を持たせたネジ形状により、たる木と母屋・軒桁・棟木を強固に接合する金物です。屋根倍率を取得したことで、屋根構面としても高耐力を確保し、小屋組みの水平方向の変形を防止します。また、小屋組みの火打ち梁を省略できるため、すっきりとした勾配天井の吹抜けをつくることができます。



対応可能なたる木高さ
BX高耐力たる木ビス」を屋根構面に使用する場合、120mm以下のたる木高さで評価を取得しています。



(単位:mm)

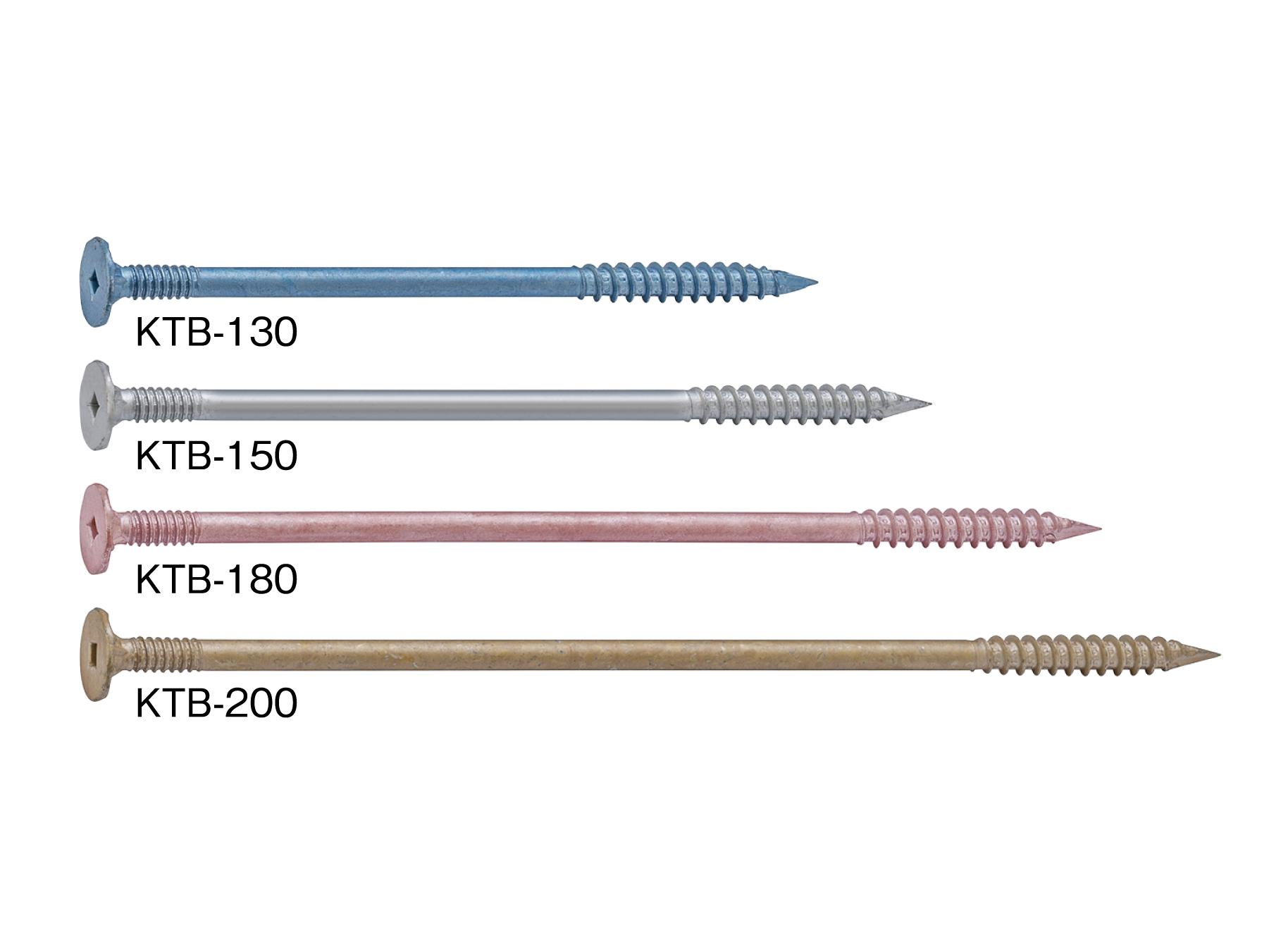

型番 対応たる木高さ L
KTB-130 ~60 130
KTB-150 ~90 150
KTB-180 ~120 180
KTB-200 ~140 200
※屋根倍率を利用する場合、たる木高さが120mmを超えると対応できません。
・たる木勾配や軒の出によっては、対応できない場合がありますのでご注意ください。
・勾配によるビス長さ選定は「サイズ選定表」をご確認ください。

耐力一覧
BX高耐力たる木ビス」を使用することで、屋根倍率1.4~2.2倍まで取得することができます。
たる木ピッチ たる⽊高さ90mm以下の場合 たる⽊高さ90mmを超え120mm以下の場合
屋根倍率 単位長さあたりの短期許容せん断耐⼒ 屋根倍率 単位長さあたりの短期許容せん断耐⼒
455mm以下 1.4倍 2.93kN/m 1.4倍 2.78kN/m
303mm以下 1.9倍 3.86kN/m 1.8倍 3.66kN/m
227.5mm以下 2.2倍 4.44kN/m 2.1倍 4.21kN/m
※上記は勾配なしの数値です。勾配ありの数値は、「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。
