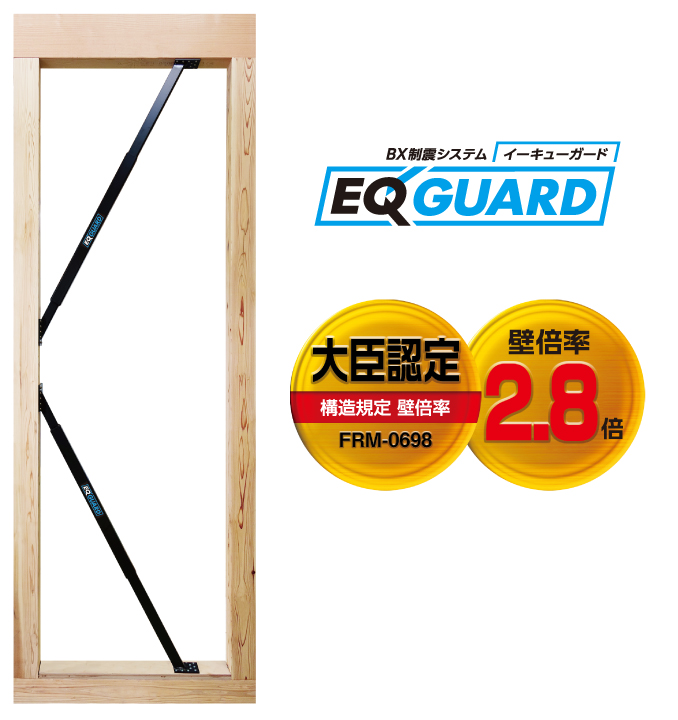

ＢＸカネシン株式会社（代表取締役：二村一久）の制震装置「EQ GUARD」が壁倍率2.8倍の国土交通大臣認定を取得しました。認定取得により、壁倍率2.8倍の耐力壁として使用することができるようになりました。

従来は、90・105×30の片筋かい（壁倍率1.5倍）や大壁仕様の面材耐力壁、雑壁に配置する必要があったため、特に耐力壁確保が難しい狭小住宅や耐震等級3の建物だと設置するスペースがないという課題がありました。今回の認定取得により「EQ GUARD」を設置した壁を壁倍率2.8倍の耐力壁にすることができるようになったことで設置スペースの課題が解消でき、効率よく耐震性を高めることができるようになりました。


「EQ GUARD」とは
鋼板ダンパー部の変形により繰り返し地震エネルギーを吸収する制震装置です。地震力が作用すると鋼板ダンパー部が変形し、建物の揺れにブレーキをかける仕組みです。鋼板ダンパー部は他の部分より変形しやすい機構となっており、鋼板ダンパー部が変形することで、周辺の木軸部の損傷を抑え、繰り返し地震のエネルギーを吸収します。

「EQ GUARD」は、振動台実験を実施し、阪神・淡路大震災の揺れを10回繰り返しても変形が大きくなることなく、一定の変形量を維持することを確認していますので、繰り返しの地震にも安心です。計画中の建物に「EQ GUARD」を設置することでどれくらいの制震効果があるかをシミュレーションツールで視覚化することもできます。

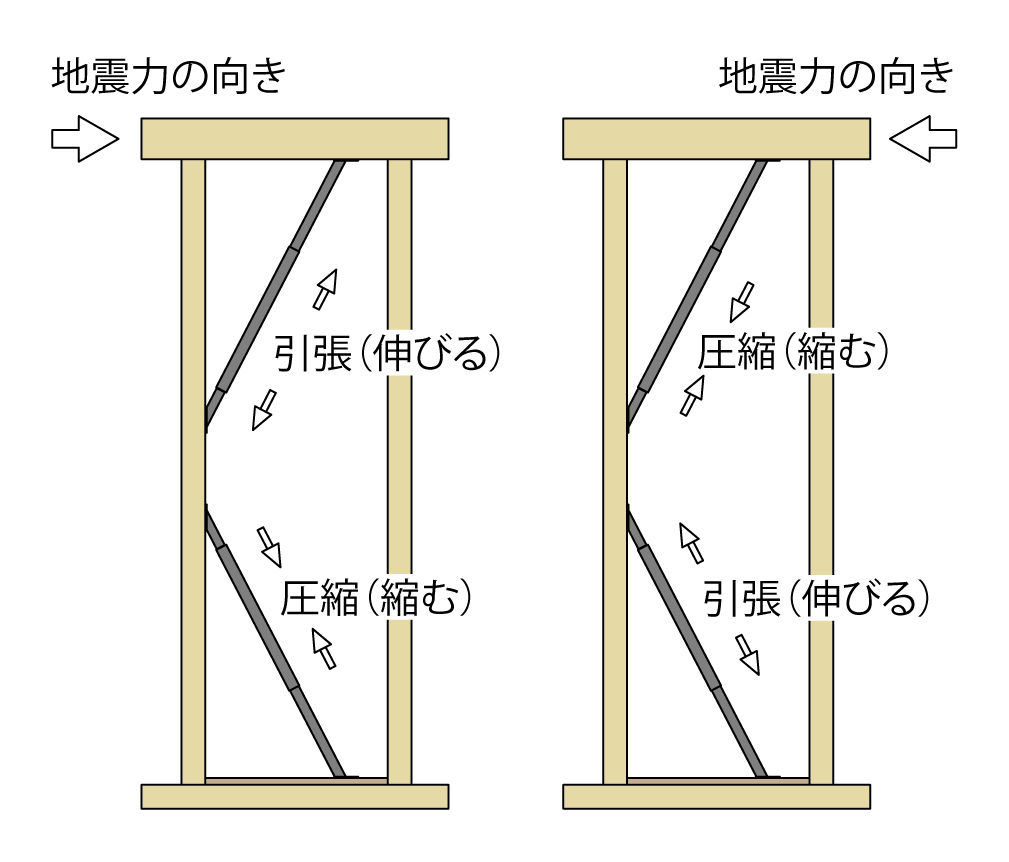

■地震力の向きによる「EQ GUARD」の変形イメージ



製品概要

名称（よみ）	EQ GUARD（イーキューガード）
型番／商品コード	EQ-G／174700
梱包	1セット（2本）/ケース
メーカー希望小売価格 （税抜き）	70,000円
材料規格	JIS G 3101 SS400 / JIS G 3466 STKR400 / 高耐食性溶融めっき鋼板 建築構造材 400N級
表面処理	カチオン電着塗装
付属品	柱・横架材側専用ビス…YPR-85（Mブロンズ）×31本 土台側専用ビス…………YPR-115（Mグリーン）×11本
承認等	国土交通大臣認定 認定番号 FRM-0698
壁倍率	2.8倍
