プレセッターSU梁受金物がCLT壁パネルでの評価を取得!

製品情報 2022.05.09

BXカネシン株式会社(代表取締役:二村一久)は、プレセッターSU梁受金物のCLT壁パネルでの評価を取得し、5月9日より運用を開始しました。本評価の取得により、プレセッターSU梁受金物がCLT壁パネルでも使用可能になります。




プレセッターSU梁受金物とCLT壁パネル接合の特長

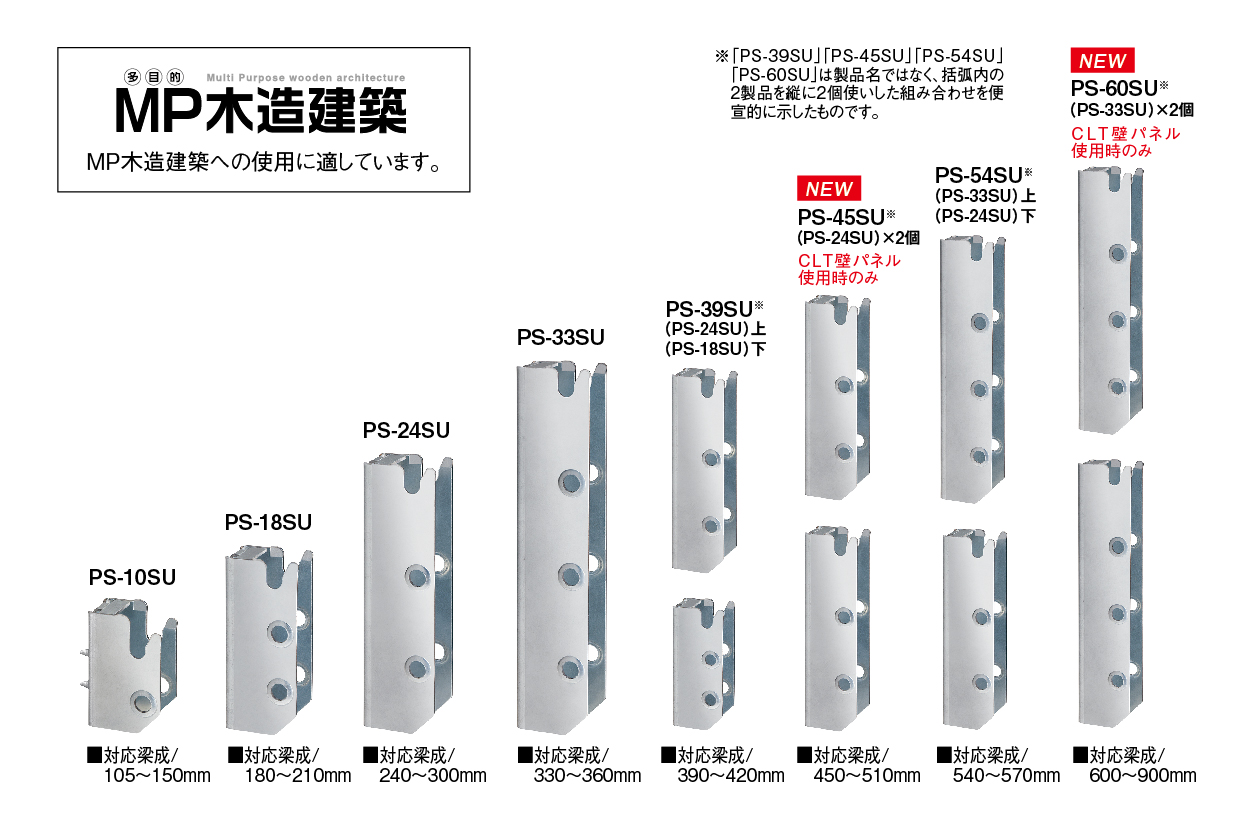

①新サイズを追加した全8サイズをラインナップ

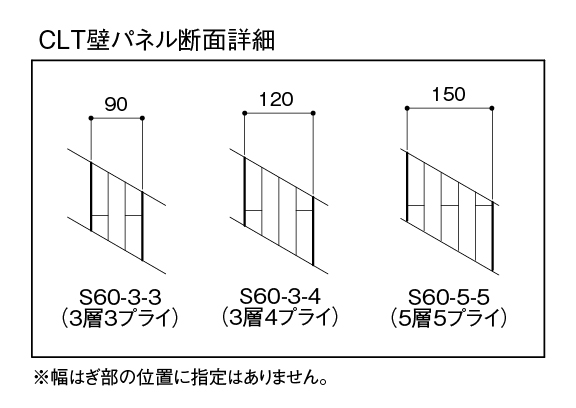

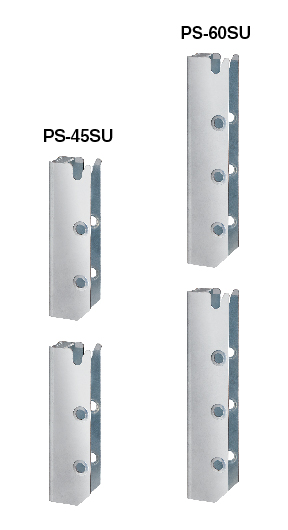

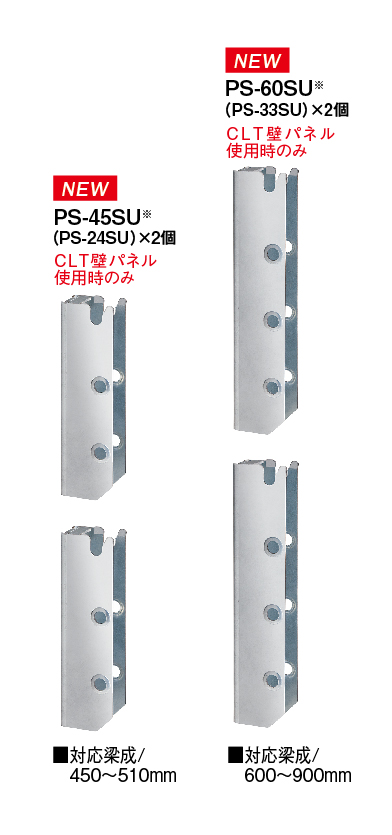

従来の全6サイズに加えて、CLT壁パネル用として新たにPS-45SU、PS-60SUの2サイズを追加しました。全8サイズで、横架材の梁成は105~900mm、CLT壁パネルの厚みは90、120、150mmに対応します。
※PS-45SU、PS-60SUはCLT壁パネル-梁接合でのみご使用いただけます。集成材同士の接合には対応しておりません。

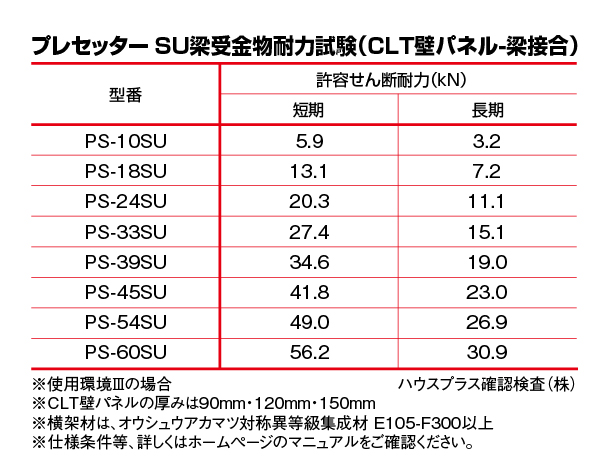

②明確な耐力数値
ハウスプラス確認検査(株)の評価書を取得しています。明確な耐力数値で、CLT壁パネルと集成梁を接合することができます。


③コストを抑え、設計の自由度を向上

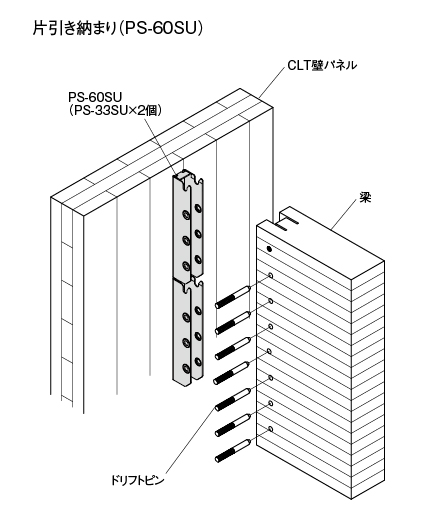

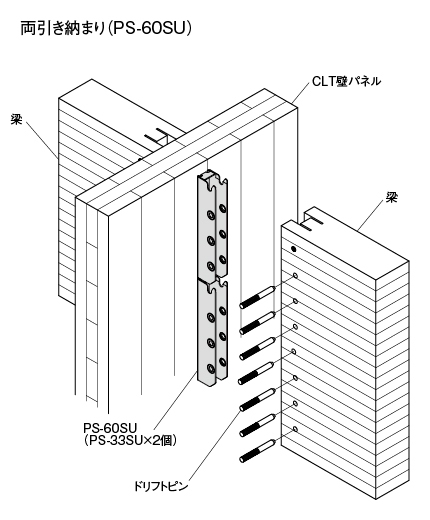

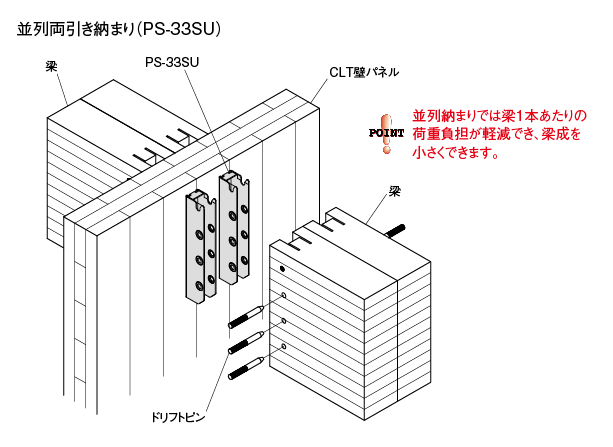

既製品であるプレセッターSU梁受金物をCLT壁パネルに対応させたため、製作金物等を検討する必要がなく、コストを抑えることが可能です。片引き納まり・両引き納まり・並列納まりが可能で、プランの自由度も向上します。並列納まりでは、梁1本あたりの荷重負担を軽減し、梁成を小さくすることで、開放的な空間を確保することができます。

■CLT壁パネル3層3プライ(90mm厚)強軸方向にて比較
TS金物
(TS57A)
プレセッターSU梁受金物
(PS-54SU)
コスト
(TS57Aを1とした場合)
1 0.1

 約9割のコストダウン

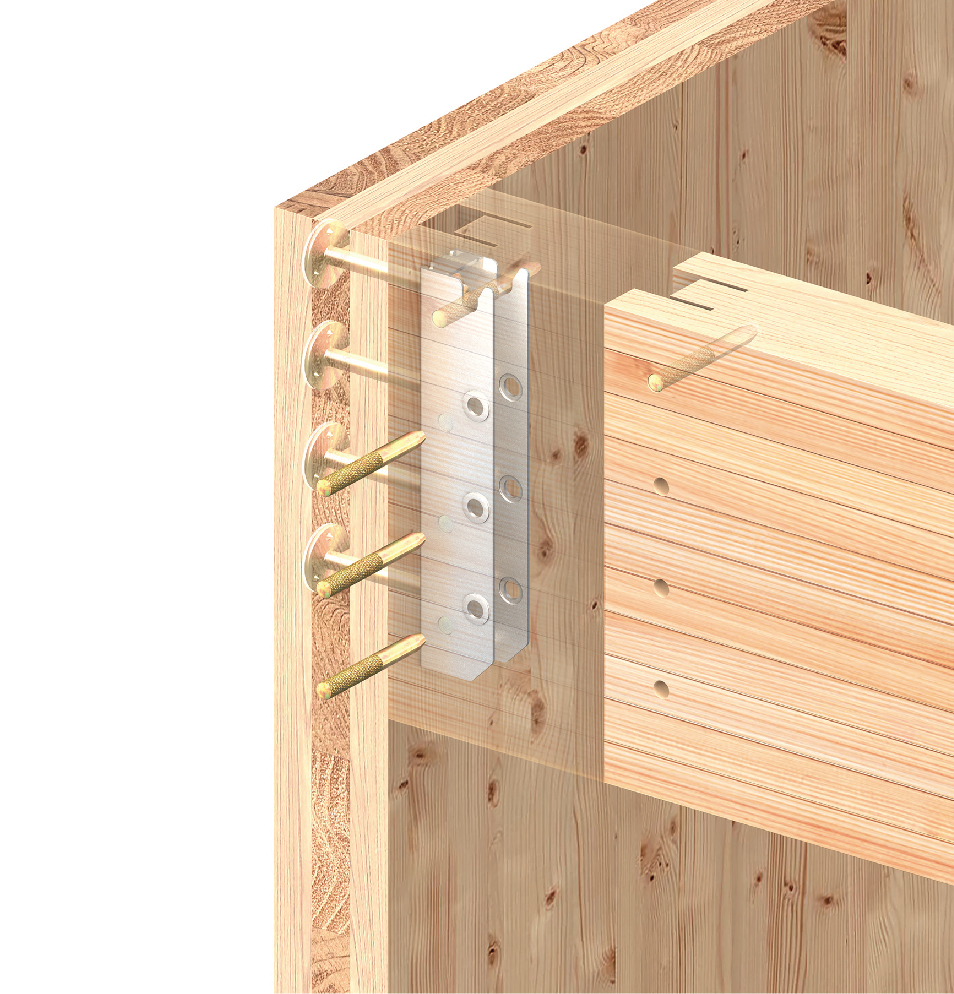

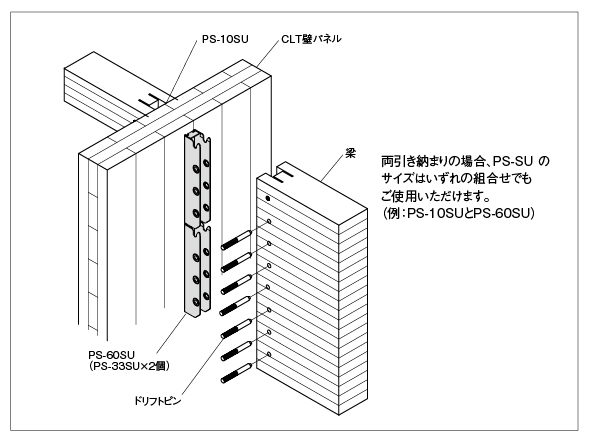

■取付例




④マニュアルを配布
従来からご用意のあるプレセッターSUマニュアルに、CLT壁パネルでの評価内容を追加し、ホームページにて配布しています。

マニュアルはこちら
※初回のみユーザー登録が必要です。


製品概要
製品
名称 プレセッターSU梁受金物
型番/商品コード PS-45SU/920310
PS-60SU/920330
梱包 1セット
メーカー希望小売価格
(税抜き)
PS-45SU⇒990円/セット
PS-60SU⇒1,250円/セット
材料規格 高耐食性溶融めっき鋼板 一般材
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-21-008
(PS-10SU~PS-60SU全て同一)
※PS-45SU、PS-60SUはCLT壁パネル-梁接合でのみご使用いただけます。集成材同士の接合には対応しておりません。


■パンフレットはこちら

■製品ページはこちら
