ＢＸカネシン株式会社（代表取締役：二村一久）は、屋根が吹き飛ばされないよう、たる木を強固に接合するビス「BX高耐力たる木ビス」の野地上打ち込みの評価を取得し、4月3日より運用を開始しました。

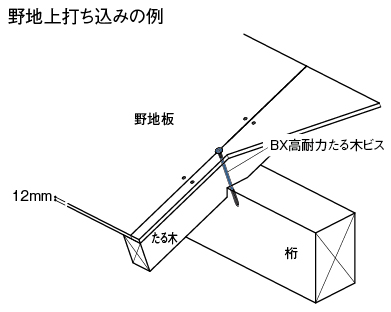

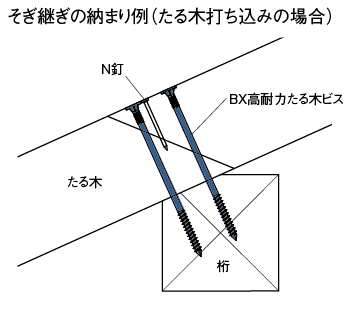

「BX高耐力たる木ビス」は、引き寄せ効果を持たせたネジ形状により、たる木と母屋・軒桁・棟木を強固に接合する金物です。この度、新たに野地上打ち込みの評価を取得し、野地板施工が一般的なパネル工法での使用が可能になりました。また、従来のたる木打ち込みの評価にそぎ継ぎ仕様を追加しました。たる木・野地上打ち込みともに、いも継ぎ・そぎ継ぎでご使用いただけます。

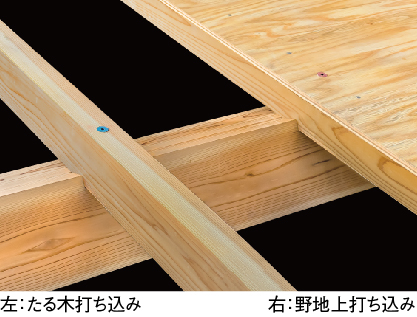

「BX高耐力たる木ビス」は発売以来、評価取得や仕様範囲拡大を進めており、今回のリニューアルにより、たる木打ち込み・野地上打ち込みの2種類で施工が可能になりました。どちらの施工方法においても、短期基準接合引張耐力・床（屋根）倍率の数値を確認し、たる木の継ぎ方は、いも継ぎ・そぎ継ぎに対応します。

　


　　　


①対応可能たる木高さ

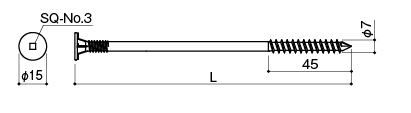

型番	カラー	対応たる木高さ	L
KTB-130	Mブルー	〜60	130
KTB-150	シルバー	～90	150
KTB-180	Mピンク	～120	180
KTB-200	Mブロンズ	～140※	200

※屋根倍率を利用する場合、たる木高さが120mmを超えると対応できません。
※たる木勾配や軒の出によっては対応できない場合がありますのでご注意ください。
※勾配によるビス⻑さ選定はホームページの「サイズ選定表」をご確認ください。




②野地上施工耐力一覧


面材（野地板）	短期基準接合引張耐力（P0t）
構造用合板※	3.4kN
構造用パネル（OSB）	2.8kN

※構造用合板（全層スギ）の耐力数値もございます。詳しくは「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。


面材（野地板）	たる木ピッチ	たる⽊高さ90mm以下の場合		たる⽊高さ90mmを超え120mm以下の場合
		床（屋根）倍率※2	単位長さあたりの 短期許容せん断耐⼒※2	床（屋根）倍率※2	単位長さあたりの 短期許容せん断耐⼒※2
構造用合板※1	455mm以下	1.4倍	2.7kN/m	1.2倍	2.3kN/m
	303mm以下	1.8倍	3.5kN/m	1.5倍	2.9kN/m
	227.5mm以下	2.2倍	4.3kN/m	1.8倍	3.5kN/m
構造用パネル（OSB）	455mm以下	1.4倍	2.7kN/m	1.3倍	2.5kN/m
	303mm以下	2.0倍	3.9kN/m	1.7倍	3.3kN/m
	227.5mm以下	2.2倍	4.3kN/m	1.9倍	3.7kN/m

※1）構造用合板（全層スギ）の耐力数値もございます。詳しくは「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。
※2）上記は勾配なしの数値です。勾配ありの数値は、「BX高耐力たる木ビス 屋根構面説明資料」（資料欄よりダウンロードいただけます。）をご確認ください。


製品概要

製品
名称	BX高耐力たる木ビス

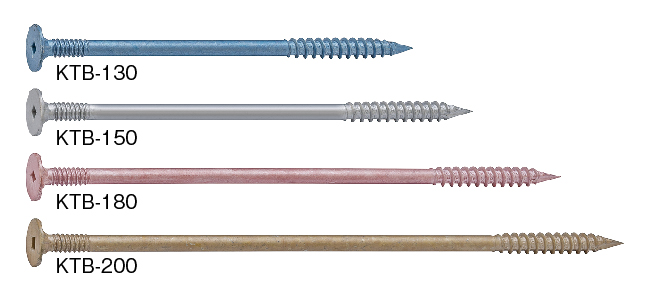

型番／商品コード／カラー	KTB-130／114600／Mブルー KTB-150／114601／シルバー KTB-180／114602／Mピンク KTB-200／114603／Mブロンズ
梱包	400本/ケース（50本×8袋）※1袋単位での出荷
メーカー希望小売価格 （税抜き）	オープン価格
材質	JIS G 3507-2 SWCH22A相当
表面処理	プロイズS処理
承認等	ハウスプラス確認検査（株） 性能試験 HP20-KT021／HP22-KT039／HP22-KT040 ハウスプラス確認検査（株） 評価書 HP評価（木）-20-020-2／HP評価（木）-22-001／ HP評価（木）-22-002

製品ページリンク
・BX高耐力たる木ビス
