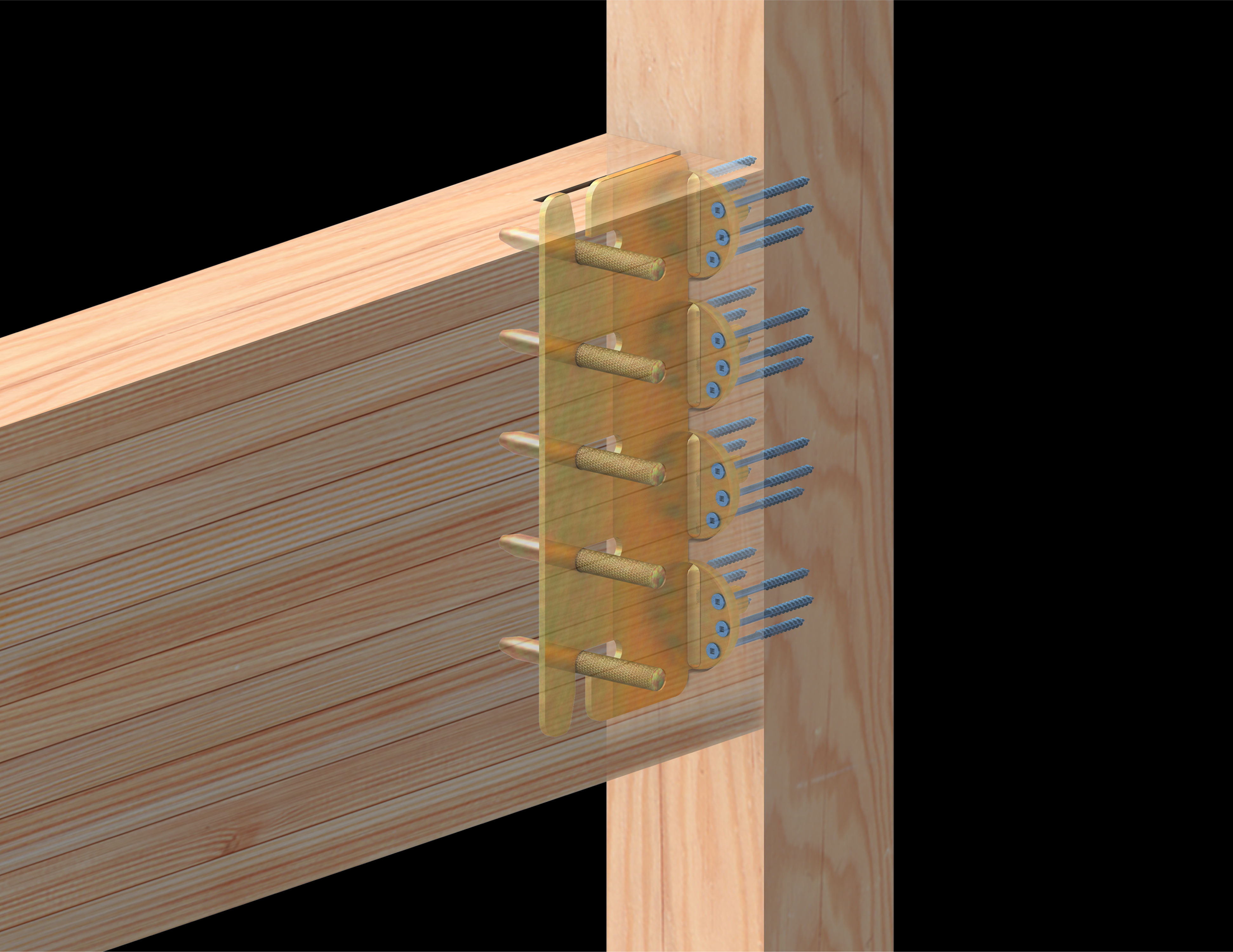

ＢＸカネシン株式会社（代表取締役：二村一久）は、梁の増設を可能にする梁受用金物「後施工金物〈梁受用〉」の新サイズ「後施工金物〈梁受用〉4」を6月1日に発売しました。「後施工金物〈梁受用〉」は、柱と梁、梁と梁をドリフトピンとビスで接合し、梁の増設を可能にする梁受金物です。ボルトを使用しないため、羽子板金物が施工できない既存住宅等のリフォームで使用されるケースが多く、従来品の「後施工金物1/2/3〈梁受用〉」はロングセラーとなっています。
今回発売した「後施工金物4〈梁受用〉」は、従来品と同じ用途、使用方法で、より大きな梁成にも対応できる製品です。サイズにより対応梁成が異なり、従来品の対応梁成が105～300mmなのに対し、本製品はより大きな330・360・390mmの梁成に対応します。また、本製品のみの特長として、正負交番のせん断力を伝える金物（せん断キー）としてもご使用いただけます。
※詳しくはホームページの「後施工金物4 せん断キー用補足資料」をご確認ください。

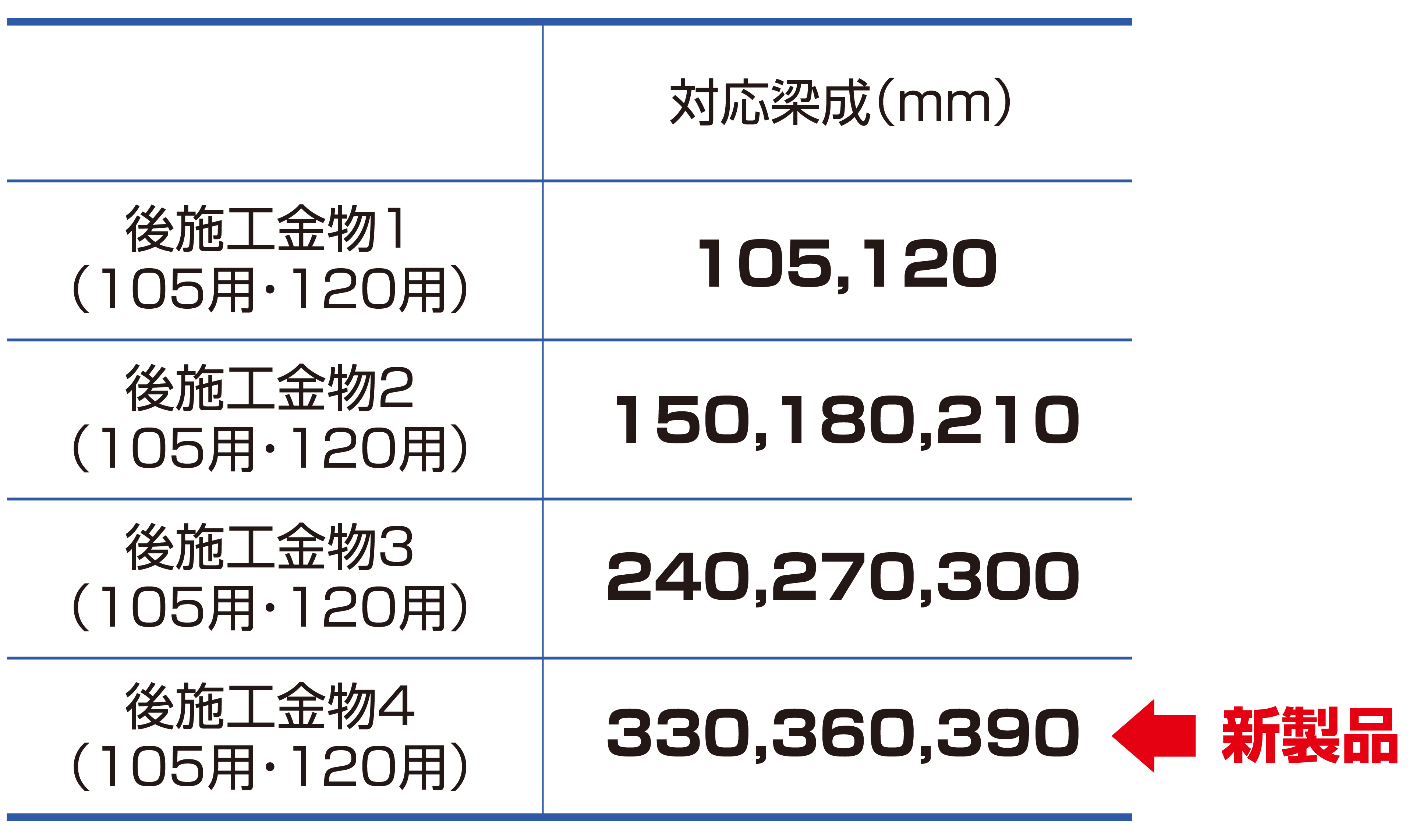

後施工金物〈梁受用〉対応梁成一覧

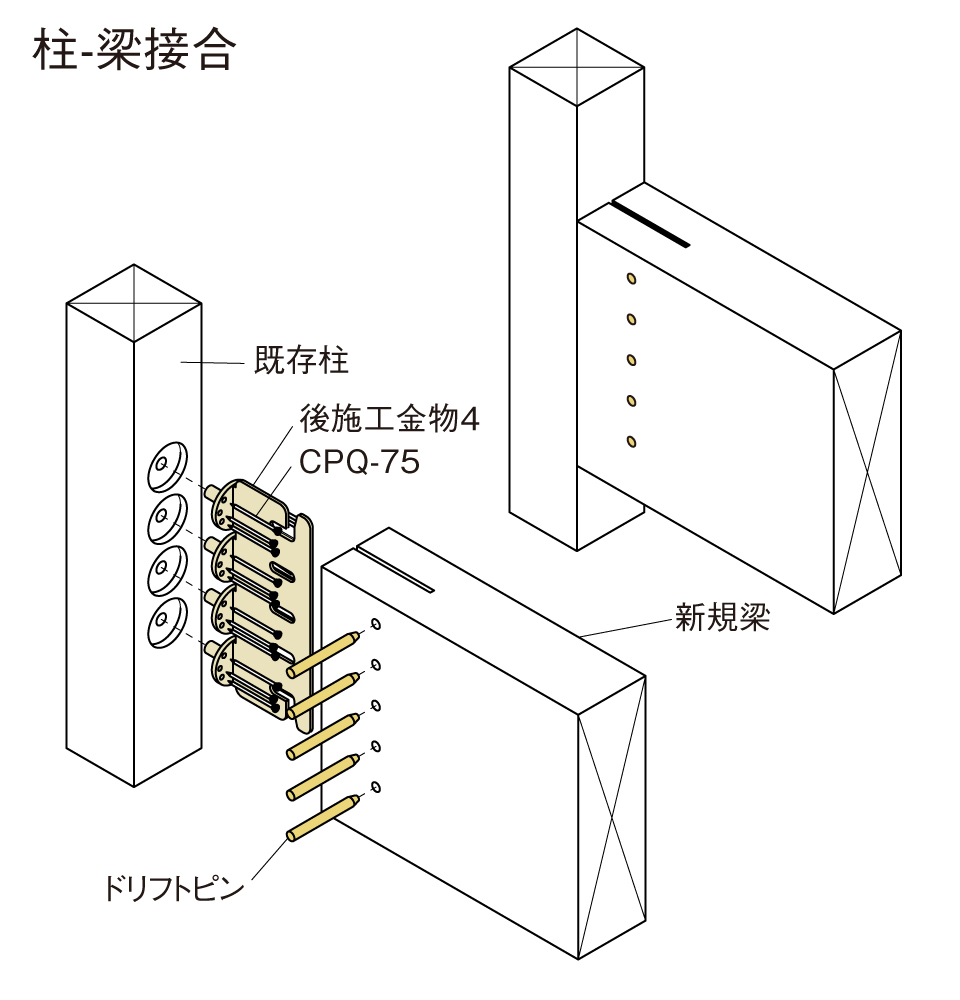

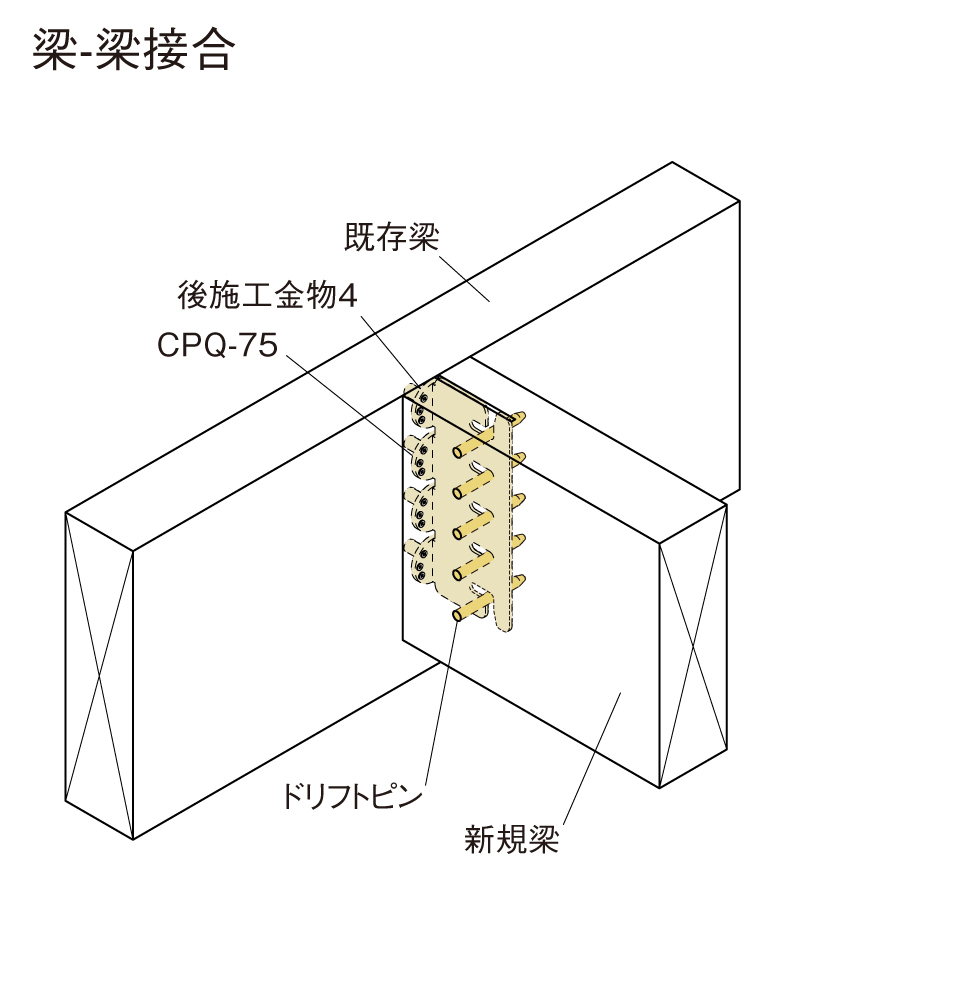

取付図



耐力試験（ＢＸカネシン試験データ）

	柱-梁接合	梁-梁接合
樹種	既存柱／すぎ 新規梁／集成材（おうしゅうあかまつ）	既存梁・新規梁／ 集成材（おうしゅうあかまつ）
短期基準 引張耐力	15.7kN	-
短期基準 せん断耐力	45.2kN	45.6kN

製品概要

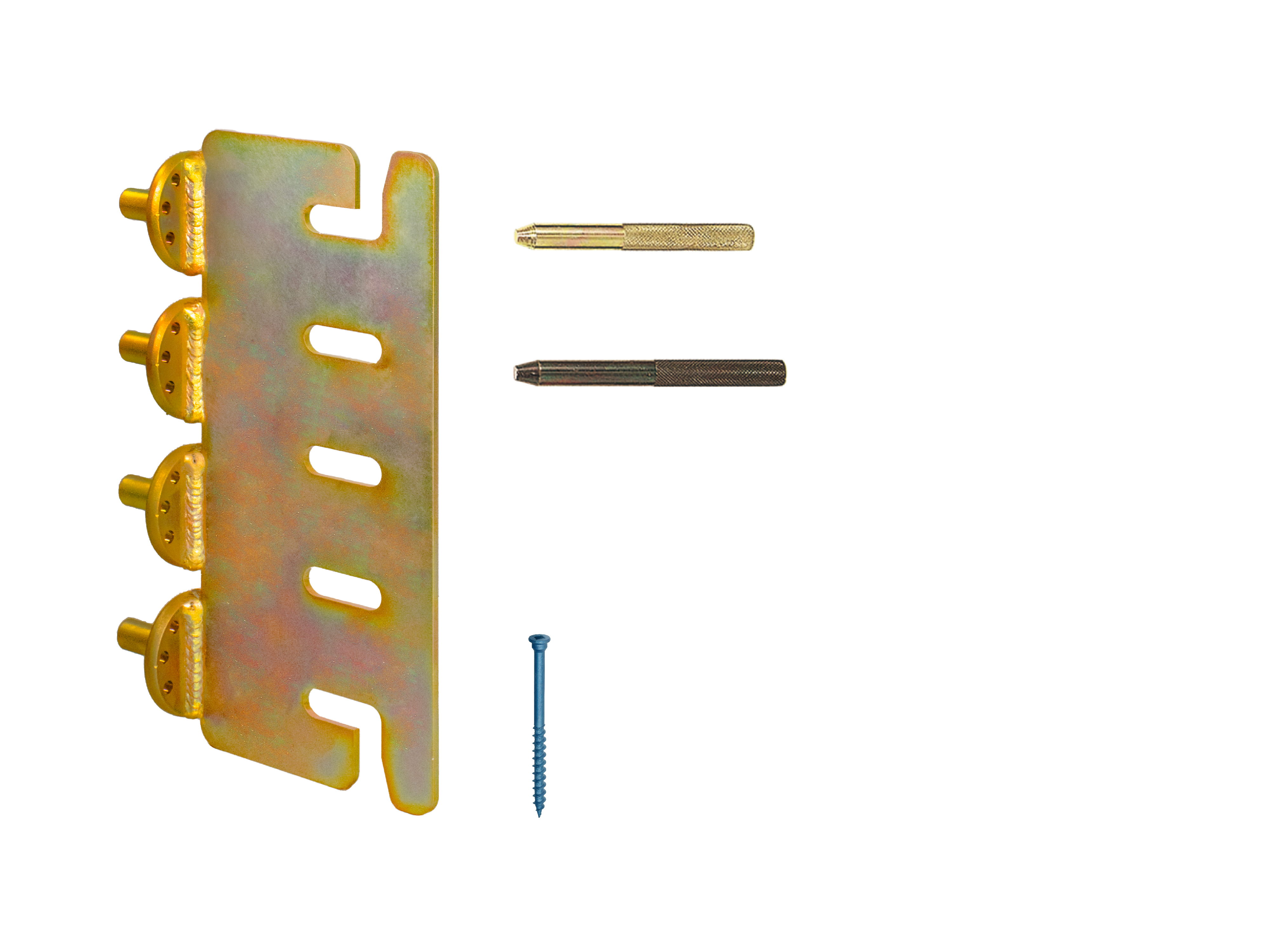

製品
名称	後施工金物4〈梁受用〉
型番／商品コード	後施工金物4（105用）／175140 後施工金物4（120用）／175150
梱包	4個／ケース
メーカー希望小売価格 （税抜き）	後施工金物4（105用）：12,300円／個 後施工金物4（120用）： 12,940円／個
材質	プレート部：JIS G 3131 SPHC 座部：JIS G 3507-1 SWRCH10R相当
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）

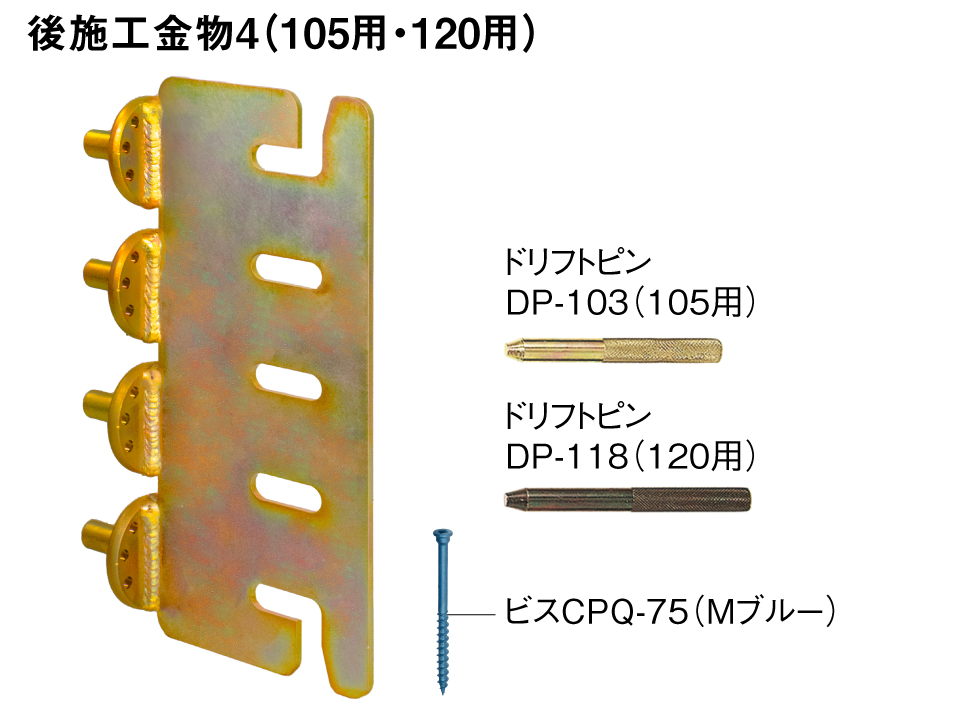

付属品	ビスCPQ-75（Mブルー）×24本、ドリフトピン×5本

製品ページリンク
・後施工金物〈梁受用〉
